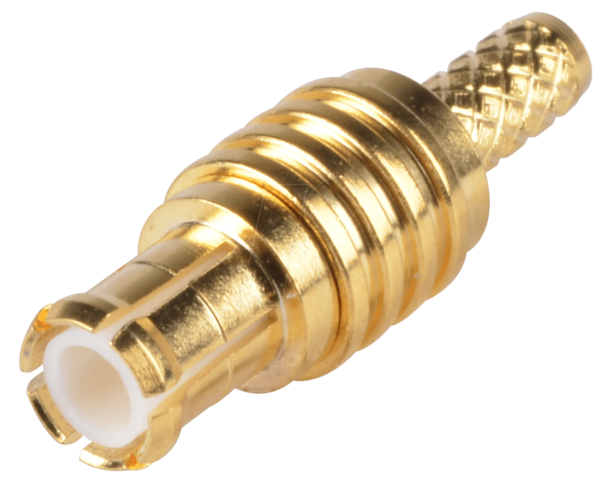

MCX-Crimp-Stecker gerade RG178/196 – Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen
Der MCX-Crimp-Stecker gerade RG178/196 ist die essenzielle Lösung für Techniker und Ingenieure, die eine stabile und verlustarme Signalübertragung in kompakten Systemen benötigen. Dieses präzisionsgefertigte Verbindungselement schließt die Lücke, wo Standardsteckverbinder an ihre Grenzen stoßen, und garantiert eine fehlerfreie Montage auch unter schwierigen Bedingungen. Ideal für Anwendungen in der Messtechnik, Satellitenkommunikation und professionellen Audio-/Videotechnik.
Überlegene Konnektivität durch optimiertes Design
Im Vergleich zu Standardlösungen zeichnet sich der MCX-Crimp-Stecker gerade RG178/196 durch seine konsequente Ausrichtung auf höchste Leistung und einfache Handhabung aus. Die Crimp-Technologie ermöglicht eine mechanisch belastbare und elektrisch sichere Verbindung, die Vibrationen und mechanischen Belastungen widersteht. Dies minimiert Signalverluste und erhöht die Lebensdauer Ihrer Installationen signifikant.
Technische Spitzenleistungen des MCX ST-178
Die Entwicklung des MCX ST-178 zielte darauf ab, die besonderen Anforderungen moderner Hochfrequenzanwendungen zu erfüllen. Dieser gerade MCX-Crimp-Stecker ist speziell für die Verwendung mit Koaxialkabeln vom Typ RG178 und RG196 konzipiert, die sich durch ihren geringen Durchmesser und ihre Flexibilität auszeichnen. Die präzise Passform und die hochwertige Verarbeitung des Steckers gewährleisten eine optimale Anpassung an den Kabelmantel und die Dielektrika, was für die Signalintegrität auf höheren Frequenzen unerlässlich ist.
Hervorragende Eigenschaften für professionelle Anwendungen
- Sichere Crimp-Verbindung: Bietet eine robuste mechanische und elektrische Kopplung, die Schock- und Vibrationsfestigkeit gewährleistet.
- Optimierte Impedanzanpassung: Konzipiert für eine 50-Ohm-Impedanz, was kritisch für die Signalintegrität in HF-Systemen ist.
- Kompaktes Design: Die MCX-Bauform ermöglicht dichte Steckdichte in Geräten und Systemen.
- Einfache Montage: Die Crimp-Technologie reduziert den Zeitaufwand und die Komplexität bei der Installation.
- Hochwertige Materialien: Gewährleistet Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen.
- Vielseitige Einsatzmöglichkeiten: Perfekt geeignet für Telekommunikation, Messtechnik, Militär- und Luftfahrtanwendungen.
Detailanalyse des MCX ST-178 – Material und Verarbeitung
Die Leistungsfähigkeit eines HF-Steckverbinders wird maßgeblich durch die Auswahl und Verarbeitung seiner Materialien bestimmt. Der MCX ST-178 setzt hier auf bewährte Komponenten, die für ihre exzellenten elektrischen und mechanischen Eigenschaften bekannt sind. Der Steckeraufbau ist auf die spezifischen Anforderungen von RG178 und RG196 Koaxialkabeln abgestimmt. RG178 ist ein dünnes, aber robustes Kabel, das häufig in Platz-beschränkten Anwendungen eingesetzt wird. RG196 bietet ähnliche Eigenschaften mit einer etwas höheren Temperaturbeständigkeit. Die präzise Innenkontur des Steckers passt sich perfekt an den Innendurchmesser des Dielektrikums an, während der Außenmantel des Kabels eine sichere Aufnahme durch die Crimpung erfährt. Dies minimiert Reflexionen und Einfügungsdämpfung, was sich direkt in einer besseren Signalqualität niederschlägt.
Der Mittelkontakt des Steckers ist entscheidend für die Signalübertragung. Hier kommen Materialien zum Einsatz, die eine hohe Leitfähigkeit und Korrosionsbeständigkeit aufweisen. Die Oberfläche ist oft versilbert oder vergoldet, um die elektrische Leitfähigkeit zu maximieren und Oxidation zu verhindern. Diese Oberflächenbehandlung schützt nicht nur den Kontakt, sondern erleichtert auch das Crimpen und gewährleistet eine dauerhaft zuverlässige elektrische Verbindung. Der Gehäuseaufbau des MCX-Steckers ist so konzipiert, dass er eine sichere Zentrierung des Koaxialkabels gewährleistet und die Abschirmung des Kabels effektiv mit dem Steckergehäuse verbindet. Dies ist essenziell, um externe Störsignale abzuschirmen und die Integrität des übertragenen Signals zu schützen.
Die Crimp-Verbindung selbst ist ein Schlüsselelement für die mechanische Stabilität. Beim Crimpen wird der Außenleiter des Koaxialkabels fest mit dem Gehäuse des Steckers verbunden. Dies schafft nicht nur eine mechanisch extrem belastbare Verbindung, die Zugkräften und Vibrationen standhält, sondern schließt auch die Abschirmung des Kabels an das Steckergehäuse an. Eine korrekte Crimpung verhindert, dass HF-Signale durch unvollständige Verbindungen entweichen oder unerwünschte Interferenzen eindringen.
Anwendungsbereiche des MCX ST-178
Die Vielseitigkeit des MCX ST-178 macht ihn zu einem unverzichtbaren Bestandteil in einer breiten Palette von technologischen Bereichen:
- Telekommunikation: In Mobilfunkbasisstationen, WLAN-Systemen und anderen drahtlosen Kommunikationsinfrastrukturen für die Verbindung von Antennen mit Transceivern. Die kompakte Bauform ermöglicht eine hohe Dichte der Anschlüsse auf engstem Raum.
- Messtechnik: In Oszilloskopen, Spektrumanalysatoren und Netzwerk-Analysatoren, wo präzise und verlustarme Signalpfade für genaue Messungen unerlässlich sind. Die geringe Einfügungsdämpfung und die gute Rückflussdämpfung sind hier von höchster Bedeutung.
- Satellitenkommunikation und GPS: Für die Verbindung von LNBs (Low-Noise Block Downconverters), Empfängern und Antennen in Satellitenfernseh- und GPS-Systemen. Die Leistungseigenschaften sind entscheidend für den Empfang schwacher Signale.
- Medizintechnik: In bildgebenden Systemen und Diagnosegeräten, die HF-Signale verwenden, wo Zuverlässigkeit und Signalintegrität kritisch sind.
- Professionelle Audio-/Videotechnik: In hochauflösenden Übertragungssystemen und Broadcast-Anwendungen, wo eine klare und unverfälschte Signalübertragung erforderlich ist.
Die Kombination aus geringem Steckmaß und robustem Anschluss macht den MCX ST-178 zur idealen Wahl für professionelle Anwendungen, bei denen Leistung und Zuverlässigkeit keine Kompromisse zulassen.
Technische Spezifikationen – MCX ST-178
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | MCX, gerade Ausführung |
| Anschlussart | Crimp |
| Kompatible Kabeltypen | RG178, RG196 |
| Impedanz | 50 Ohm |
| Material Mittelkontakt | Messing mit Versilberung/Vergoldung (abhängig von der spezifischen Variante) |
| Material Gehäuse | Messing mit Oberflächenveredelung (z.B. Vernickelung) |
| Dielektrisches Material | PTFE (Polytetrafluorethylen) oder vergleichbares Hochfrequenz-Dielektrikum |
| Arbeitsfrequenzbereich | Bis zu 6 GHz (typisch, abhängig von Kabel und Anwendung) |
| Temperaturbereich | -40°C bis +85°C (typisch) |
FAQ – Häufig gestellte Fragen zu MCX ST-178 – MCX-Crimp-Stecker gerade RG178/196
Was ist die Hauptanwendung für diesen MCX-Crimp-Stecker?
Der MCX-Crimp-Stecker gerade RG178/196 ist primär für Anwendungen konzipiert, die eine kompakte und gleichzeitig robuste HF-Verbindung erfordern. Typische Einsatzgebiete sind die Telekommunikation, Messtechnik, Satellitenkommunikation sowie militärische und industrielle Elektronik, wo geringe Signallaufzeiten und hohe Zuverlässigkeit entscheidend sind.
Warum ist die Crimp-Technologie für diesen Stecker wichtig?
Die Crimp-Verbindung stellt eine mechanisch sehr stabile und elektrisch leitfähige Verbindung zwischen dem Koaxialkabel und dem Stecker her. Dies ist essentiell, um Signalverluste durch lose Verbindungen zu minimieren und die Robustheit gegenüber Vibrationen und mechanischen Belastungen zu maximieren, was bei Standardlösungen oft nicht in diesem Maße gegeben ist.
Welche Vorteile bietet die MCX-Bauform im Vergleich zu anderen Steckertypen?
Die MCX-Steckverbinder sind deutlich kleiner als beispielsweise SMA-Stecker, was eine höhere Packungsdichte auf Leiterplatten und in Geräten ermöglicht. Gleichzeitig bieten sie eine gute HF-Leistung für Frequenzen bis zu mehreren Gigahertz, was sie zu einer idealen Wahl für platzbeschränkte Anwendungen macht, die dennoch hohe Anforderungen an die Signalintegrität stellen.
Ist dieser Stecker auch mit anderen Kabeltypen als RG178 und RG196 kompatibel?
Der MCX ST-178 ist speziell für den Einsatz mit RG178 und RG196 Koaxialkabeln optimiert. Aufgrund des spezifischen Innendurchmessers der Kabel und der Geometrie des Steckers ist eine Kompatibilität mit Kabeln mit signifikant abweichenden Außendurchmessern oder Dielektrika nicht garantiert und kann zu Leistungseinbußen oder fehlerhaften Verbindungen führen.
Welche Art von Werkzeug benötige ich für die Montage des Crimp-Steckers?
Für die korrekte Montage des MCX-Crimp-Steckers benötigen Sie ein spezielles Crimpwerkzeug, das für MCX-Steckverbinder und die entsprechenden Kabelabmessungen ausgelegt ist. Zusätzlich ist oft ein Werkzeug zum Abisolieren des Koaxialkabels auf die benötigten Maße erforderlich, um die Innen- und Außenleiter korrekt vorzubereiten.
Wie beeinflusst die Oberflächenveredelung des Steckers die Leistung?
Die Oberflächenveredelung, typischerweise Versilberung oder Vergoldung des Mittelkontakts und Vernickelung des Gehäuses, spielt eine entscheidende Rolle für die Leistung. Sie gewährleistet eine exzellente elektrische Leitfähigkeit, minimiert Übergangswiderstände und schützt vor Korrosion. Dies ist essenziell für die langfristige Zuverlässigkeit und die Aufrechterhaltung der Signalqualität über einen breiten Frequenzbereich.
Kann dieser Stecker auch in rauen Umgebungsbedingungen eingesetzt werden?
Dank der hochwertigen Materialien und der robusten Crimp-Konstruktion ist der MCX ST-178 für den Einsatz in einer Vielzahl von Umgebungsbedingungen geeignet, einschließlich solchen mit Temperaturschwankungen und mechanischer Beanspruchung. Die genauen Spezifikationen zum Temperaturbereich und zur Beständigkeit gegen Umwelteinflüsse sind den detaillierten technischen Datenblättern zu entnehmen.
