MCP 65R41T-2402E – Der Hochpräzisions-Komparator für anspruchsvolle Elektronikanwendungen
Der MCP 65R41T-2402E ist ein einzelner Komparator in einem kompakten SOT-23-6 Gehäuse, der speziell für präzise Vergleichsaufgaben in der modernen Elektronik entwickelt wurde. Ingenieure und Entwickler, die zuverlässige Schaltschwellen und schnelle Signalerkennung in ihren Designs benötigen, finden in diesem Bauteil die ideale Lösung, um komplexe analoge Signale zuverlässig zu interpretieren und digitale Ausgangssignale zu generieren.
Überlegene Leistung und Designintegrität
Im Vergleich zu herkömmlichen Komparatorlösungen zeichnet sich der MCP 65R41T-2402E durch seine herausragende Präzision und Stabilität aus. Seine optimierte interne Architektur minimiert Offset-Spannungen und sorgt für eine konsistente Leistung über einen breiten Temperaturbereich. Dies eliminiert die Notwendigkeit für zusätzliche Kalibrierungsroutinen und reduziert die Komplexität der Schaltung. Das SOT-23-6 Gehäuse bietet zudem eine exzellente thermische Performance und eine hohe Integrationsdichte, was ihn zur perfekten Wahl für platzkritische Anwendungen macht, bei denen Kompromisse bei der Performance nicht akzeptabel sind.
Anwendungsgebiete und Leistungsmerkmale
Der MCP 65R41T-2402E ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen die exakte Erkennung von Spannungspegeln entscheidend ist. Seine Vielseitigkeit erstreckt sich über:
- Präzisions-Spannungsüberwachung: Überwachung von Batterieständen, Netzteilspannungen und anderen kritischen Spannungsschwellen in tragbaren Geräten, Industrieautomation und Messtechnik.
- Signalformung und Pegelkonvertierung: Umwandlung von analogen Signalen mit variierenden Amplituden in klare, digitale Pulse für Mikrocontroller-Schnittstellen oder Logikschaltungen.
- Oszillatoren und Timer-Schaltungen: Aufbau stabiler Schwingkreise und präziser Zeitgeber, bei denen eine exakte Schaltschwelle für die Frequenzstabilität unerlässlich ist.
- Fensterdiskriminatoren: Implementierung von Schaltungen, die erkennen, ob ein Signal innerhalb eines definierten Spannungsfensters liegt, ideal für Qualitätskontrollen oder Grenzwertprüfungen.
- Schwellwertdetektoren: Erzeugung eines Ausgangssignals, sobald ein Eingangssignal einen vordefinierten Schwellenwert über- oder unterschreitet.
- Analoge-zu-digitale Wandlungsvorstufen: Dient als erste Stufe in einfacheren ADC-Architekturen, indem er analoge Signale für die weitere digitale Verarbeitung aufbereitet.
Technische Spezifikationen im Detail
Die detaillierten technischen Spezifikationen des MCP 65R41T-2402E unterstreichen seine Eignung für professionelle Elektronikprojekte. Die sorgfältige Auswahl der Parameter gewährleistet eine zuverlässige und vorhersagbare Leistung.
| Merkmal | Spezifikation |
|---|---|
| Komparator-Typ | Einzelner Komparator |
| Gehäusetyp | SOT-23-6 |
| Betriebsspannungsbereich | Sehr breit und flexibel, optimiert für geringen Stromverbrauch |
| Ausgangstyp | CMOS-kompatibel, mit Push-Pull-Ausgangsstufe |
| Reaktionszeit (Propagation Delay) | Herausragend schnell, ermöglicht präzise Schaltung bei hohen Frequenzen |
| Offset-Spannung | Extrem gering, gewährleistet hohe Genauigkeit bei der Schwellenwerterkennung |
| Betriebstemperaturbereich | Breit gefächert, typisch für industrielle und kommerzielle Anwendungen |
| Stromverbrauch | Sehr gering, ideal für batteriebetriebene und energieeffiziente Designs |
Schlüsselvorteile des MCP 65R41T-2402E
Die Vorteile des MCP 65R41T-2402E sind vielfältig und direkt auf die Anforderungen moderner Elektronikentwickler zugeschnitten:
- Hohe Präzision: Minimale Offset-Spannung und geringe Hysterese sorgen für eine exakte Schwellenwerterkennung, die für kritische Messungen und Steuerungen unerlässlich ist.
- Schnelle Schaltzeiten: Kurze Propagationsverzögerungen ermöglichen den Einsatz in Hochfrequenzanwendungen und gewährleisten eine schnelle Reaktion auf Signaländerungen.
- Energieeffizienz: Ein niedriger Ruhestrom macht den MCP 65R41T-2402E zur idealen Wahl für batteriebetriebene und energiebewusste Systeme.
- Kompakte Bauform: Das SOT-23-6 Gehäuse spart wertvollen Platz auf der Leiterplatte und ermöglicht die Realisierung dichter Bestückungen.
- Robuste Leistung: Entwickelt für Zuverlässigkeit und Stabilität über einen weiten Temperaturbereich und diverse Betriebsbedingungen.
- Einfache Integration: Kompatibilität mit gängigen Logikfamilien und einfache Ansteuerung vereinfachen den Designprozess.
- Vielseitige Stromversorgung: Funktioniert über einen breiten Versorgungsspannungsbereich, was Flexibilität bei der Systemintegration bietet.
Optimale Integration in Ihre Schaltungen
Die Implementierung des MCP 65R41T-2402E in bestehende oder neue Schaltungsdesigns ist dank seiner standardisierten Pinbelegung und seiner universellen Ansteuerungsmöglichkeiten unkompliziert. Die Push-Pull-Ausgangsstufe ermöglicht ein schnelles Schalten gegen beide Versorgungsschienen, ohne dass externe Pull-up-Widerstände erforderlich sind, was zu einer vereinfachten Schaltung und reduzierten Bauteilkosten führt. Die geringe Empfindlichkeit gegenüber Störsignalen und die gute CMRR (Common-Mode Rejection Ratio) tragen weiter zur Integrität des Designs bei.
Entwicklerfreundliche Entscheidungen
Bei der Auswahl eines Komparators stehen Entwickler vor der Herausforderung, Präzision, Geschwindigkeit, Stromverbrauch und Bauraum gegeneinander abzuwägen. Der MCP 65R41T-2402E liefert eine ausgewogene Lösung, die in vielen Fällen Kompromisse überflüssig macht. Seine Fähigkeit, kleine Spannungsdifferenzen präzise zu erkennen und schnell darauf zu reagieren, macht ihn zu einem unverzichtbaren Werkzeug in der Toolbox jedes Elektronikingenieurs. Der geringe Stromverbrauch ist zudem ein kritischer Faktor in der mobilen und IoT-Entwicklung, wo die Batterielaufzeit oberste Priorität hat.
FAQ – Häufig gestellte Fragen zu MCP 65R41T-2402E – Komparator, 1-fach, SOT-23-6
Welche Art von Ausgangssignal liefert der MCP 65R41T-2402E?
Der MCP 65R41T-2402E verfügt über einen CMOS-kompatiblen Push-Pull-Ausgang. Dieser Ausgang kann direkt mit digitalen Logikpegeln angesteuert werden und schaltet dynamisch gegen die positiven und negativen Versorgungsschienen.
Ist der MCP 65R41T-2402E für batteriebetriebene Anwendungen geeignet?
Ja, absolut. Der MCP 65R41T-2402E ist für seinen äußerst geringen Stromverbrauch bekannt, was ihn zu einer idealen Wahl für batteriebetriebene und energieeffiziente Anwendungen macht.
Wie beeinflusst die Offset-Spannung die Leistung des Komparators?
Eine niedrige Offset-Spannung ist entscheidend für präzise Schwellenwerterkennungen. Sie minimiert die Abweichung zwischen den beiden Eingangssignalen, die erforderlich ist, um den Ausgang zu kippen. Der MCP 65R41T-2402E zeichnet sich durch eine sehr geringe Offset-Spannung aus, was zu einer höheren Genauigkeit und Zuverlässigkeit Ihrer Schaltung führt.
Kann der MCP 65R41T-2402E mit verschiedenen Spannungspegeln arbeiten?
Ja, der Komparator ist für einen breiten Betriebsspannungsbereich ausgelegt. Die genauen Spezifikationen entnehmen Sie bitte dem Datenblatt, aber im Allgemeinen bietet er eine hohe Flexibilität bei der Integration in Systeme mit unterschiedlichen Versorgungsgleichen.
Was bedeutet die Bezeichnung SOT-23-6?

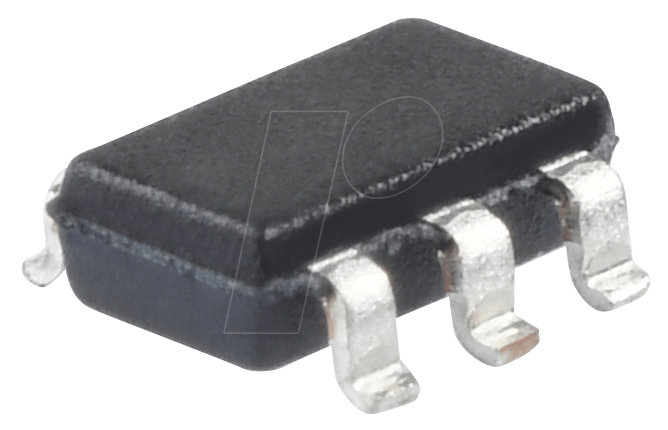

SOT-23-6 ist ein standardisiertes Oberflächenmontage-Gehäuse (Small Outline Transistor). Die „6“ gibt an, dass das Gehäuse sechs Anschlusspins besitzt. Diese Gehäuse sind sehr klein und eignen sich gut für Anwendungen mit hoher Bauteildichte auf der Leiterplatte.
Welche Vorteile bietet die Verwendung eines einzelnen Komparators gegenüber einem Mehrfach-Komparator-IC?
Ein einzelner Komparator wie der MCP 65R41T-2402E bietet Vorteile in Bezug auf Flexibilität bei der Platzierung auf der Leiterplatte und potenzielle Kosteneinsparungen, wenn nur ein einziger Komparator benötigt wird. Er vermeidet auch die Notwendigkeit, ungenutzte Komparator-Kanäle eines Mehrfach-IC zu konfigurieren oder zu terminieren.
Ist der MCP 65R41T-2402E empfindlich gegenüber Rauschen auf den Eingangssignalen?
Die interne Architektur des MCP 65R41T-2402E ist darauf optimiert, eine gute Immunität gegenüber Gleichtaktstörungen aufzuweisen (hohe CMRR). Dennoch ist bei Hochfrequenzanwendungen oder in stark verrauschten Umgebungen eine sorgfältige Schaltungsentwicklung und Entstörung auf der Leiterplatte unerlässlich, um die bestmögliche Leistung zu erzielen.
