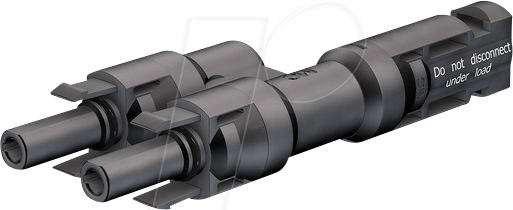

MC4 PV-AZB4 – Die intelligente Abzweiglösung für Ihre Photovoltaikanlage
Benötigen Sie eine zuverlässige und sichere Methode, um mehrere Solarmodule in Ihrer Photovoltaikanlage zu verbinden oder zu erweitern? Die MC4 PV-AZB4 Abzweigbuchse ist die professionelle Lösung für Installateure und ambitionierte Heimwerker, die eine robuste und effiziente Verteilung des erzeugten Solarstroms gewährleisten möchten.
Warum MC4 PV-AZB4 die überlegene Wahl ist
Standard-Verbindungsmethoden können zu Kompromissen bei der Signalintegrität, der Langlebigkeit und der Sicherheit führen. Die MC4 PV-AZB4 wurde speziell entwickelt, um die Herausforderungen moderner PV-Systeme zu meistern. Sie bietet eine nahtlose Integration in bestehende MC4-Stecksysteme und minimiert Verluste durch ihre optimierte Konstruktion und hochwertige Materialien. Im Gegensatz zu weniger spezialisierten Abzweigern schützt die MC4 PV-AZB4 Ihre Anlage vor Umwelteinflüssen und sorgt für eine dauerhaft stabile Stromleitung, was sich direkt in einer höheren Energieausbeute widerspiegelt.
Umfassende Konnektivitätslösungen mit der MC4 PV-AZB4
Die MC4 PV-AZB4 Abzweigbuchse ist das Herzstück vieler PV-Installationen und ermöglicht die parallele Verschaltung von Solarmodulen, um die gewünschte Systemspannung und -leistung zu erzielen. Dieses Bauteil ist essenziell, um die Effizienz und Flexibilität Ihrer Photovoltaikanlage zu maximieren. Durch ihre spezielle Bauform ermöglicht sie eine saubere und geordnete Verkabelung, was die Wartung vereinfacht und das Risiko von Fehlverbindungen minimiert.
Hauptmerkmale und Vorteile der MC4 PV-AZB4
- Maximale Kompatibilität: Entwickelt für die nahtlose Integration mit dem etablierten MC4-Stecksystem, was eine breite Anwendbarkeit mit den meisten Solarmodulen auf dem Markt gewährleistet.
- Hohe Strombelastbarkeit: Konzipiert für den sicheren Betrieb unter den typischen Stromlasten von Photovoltaikanlagen, ohne Überhitzung oder Leistungsverlust.
- Robuste Bauweise: Gefertigt aus hochwertigen, UV-beständigen und witterungsresistenten Materialien, die eine lange Lebensdauer auch unter extremen Umgebungsbedingungen sicherstellen.
- Einfache Installation: Die intuitive Steckverbindung und die klare Kennzeichnung der Anschlüsse reduzieren den Installationsaufwand und minimieren das Fehlerrisiko.
- Sicherheit an erster Stelle: Die MC4-Technologie bietet eine zuverlässige Verriegelung und Schutz vor versehentlichem Trennen, was die elektrische Sicherheit Ihrer Anlage erhöht.
- Effiziente Stromverteilung: Optimierte interne Kontakte reduzieren den Übergangswiderstand und minimieren so Energieverluste, was zu einer messbar höheren Energieausbeute führt.
- IP67-Schutzklasse: Bietet umfassenden Schutz gegen Staub und zeitweiliges Untertauchen, ideal für den Einsatz im Freien unter allen Witterungsbedingungen.
Technische Spezifikationen im Detail
Die MC4 PV-AZB4 Abzweigbuchse ist das Ergebnis sorgfältiger Ingenieurskunst, um höchste Leistung und Zuverlässigkeit zu garantieren. Die genaue Auslegung der einzelnen Komponenten, von der Gehäusematerialwahl bis zur Kontakttechnologie, trägt maßgeblich zur Langlebigkeit und Effizienz Ihrer Photovoltaikanlage bei.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produktname | MC4 PV-AZB4 – Abzweigbuchse |
| Stecksystem-Kompatibilität | MC4-Standard (Multi-Contact) |
| Anzahl der Anschlüsse | 4 (für 4 separate Solarmodule oder Kabelstränge) |
| Maximale Systemspannung | 1000 V DC (gemäß IEC und UL) |
| Nennstrom | 25 A |
| Schutzklasse | IP67 (staubdicht und Schutz gegen zeitweiliges Untertauchen) |
| Temperaturbereich | -40 °C bis +85 °C |
| Material des Gehäuses | Hochwertiges, UV-beständiges Polymer (z.B. PPO/PPE-Basis) |
| Material der Kontakte | Verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Brandschutzklasse des Gehäuses | UL94-V0 (selbstverlöschend) |
| Isolationsklasse | Doppelt isoliert (Class II) |
| Einsatzbereich | Geeignet für den Einsatz im Freien, auf Dächern, in Freiflächenanlagen, für String-Erweiterungen und -Aufteilungen |
| Zertifizierungen | TÜV, UL, CE |
Optimale Anwendungsszenarien für die MC4 PV-AZB4
Die MC4 PV-AZB4 ist vielseitig einsetzbar und spielt eine zentrale Rolle bei der Gestaltung flexibler und leistungsstarker Photovoltaikanlagen. Ihre primäre Funktion ist die Schaffung von Abzweigungen innerhalb eines Solarmodul-Strings, um die Verschaltungsmöglichkeiten zu erweitern.
Erweiterung von Solarmodul-Strings
Wenn die Leistung oder Spannung eines einzelnen Strings nicht ausreicht, erlaubt die MC4 PV-AZB4 das parallele Hinzufügen weiterer Module, um die gewünschten elektrischen Parameter zu erreichen. Dies ist besonders relevant, wenn die verfügbare Dachfläche oder der Installationsbereich eine andere Modulanordnung erfordert.
Aufteilung von Strings
In komplexen Anlagen kann es notwendig sein, einen langen String in mehrere kürzere aufzuteilen, um Leistungsverluste durch lange Kabelwege zu minimieren oder um die Systemarchitektur an die Gegebenheiten anzupassen. Die MC4 PV-AZB4 ermöglicht diese saubere Trennung und Weiterführung.
Integration von Leistungsoptimierern und Wechselrichtern
Obwohl die MC4 PV-AZB4 primär für die direkte Modulverkabelung konzipiert ist, kann sie auch als Schnittstelle zur Integration von Komponenten wie Leistungsoptimierern oder Mikrowechselrichtern dienen, die eine direkte Verbindung zu den Modulausgängen benötigen.
Zuverlässige Verbindungen bei anspruchsvollen Bedingungen
Dank ihrer robusten und wetterfesten Konstruktion (IP67) ist die Abzweigbuchse ideal für Installationen im Freien geeignet, wo sie direkter Sonneneinstrahlung, Regen, Schnee und Temperaturschwankungen ausgesetzt ist. Die Verwendung von UV-beständigem Material und korrosionsresistenten Kontakten stellt die Langlebigkeit und Zuverlässigkeit über viele Jahre hinweg sicher.
Präzision in der Kabelverarbeitung
Die MC4 PV-AZB4 ist darauf ausgelegt, Kabel mit spezifizierten Querschnitten sicher und dauerhaft zu verbinden. Die internen Kontakte sind so konzipiert, dass sie einen geringen Übergangswiderstand gewährleisten. Dies ist entscheidend, um Energieverluste zu minimieren und die Effizienz der gesamten Anlage zu maximieren. Eine unsachgemäße Kabelverarbeitung kann zu erhöhten Widerständen führen, was nicht nur die Energieausbeute reduziert, sondern auch eine potenzielle Brandgefahr darstellt. Die MC4-Technologie mit ihrer bewährten Crimp- und Steckverbindungstechnik bietet hier eine professionelle und sichere Lösung.
Langfristige Investitionssicherheit
Die Auswahl hochwertiger Komponenten wie der MC4 PV-AZB4 ist eine Investition in die Langlebigkeit und Effizienz Ihrer Photovoltaikanlage. Die bewährte MC4-Steckverbinderfamilie ist ein Industriestandard, der sich seit vielen Jahren in tausenden von Anlagen bewährt hat. Die Zertifizierungen durch anerkannte Prüfinstitute wie TÜV und UL unterstreichen die Einhaltung höchster Qualitäts- und Sicherheitsstandards. Dies reduziert das Risiko von Ausfällen und kostenintensiven Reparaturen im Laufe der Lebensdauer Ihrer Anlage.
FAQ – Häufig gestellte Fragen zu MC4 PV-AZB4 – Abzweigbuchse
Was genau ist eine MC4 PV-AZB4 Abzweigbuchse und wofür wird sie verwendet?
Die MC4 PV-AZB4 ist eine Abzweigbuchse, die speziell für Photovoltaikanlagen entwickelt wurde. Sie dient dazu, mehrere Solarmodul-Kabelstränge sicher und effizient miteinander zu verbinden, um beispielsweise Module parallel zu schalten oder bestehende Strings zu erweitern. Sie ermöglicht eine flexible Konfiguration Ihrer PV-Anlage.
Ist die MC4 PV-AZB4 mit allen Solarmodulen kompatibel?
Ja, die MC4 PV-AZB4 ist mit dem weit verbreiteten MC4-Stecksystem kompatibel. Dieses System wird von den meisten führenden Herstellern von Solarmodulen verwendet, wodurch eine hohe Kompatibilität mit einer breiten Palette von PV-Modulen gewährleistet ist.
Welche elektrischen Belastbarkeiten kann die MC4 PV-AZB4 aushalten?
Die MC4 PV-AZB4 ist für eine maximale Systemspannung von 1000 V DC und eine Nennstrombelastbarkeit von 25 A ausgelegt. Diese Spezifikationen sind branchenüblich und stellen sicher, dass die Buchse auch unter normalen Betriebsbedingungen sicher und zuverlässig funktioniert.
Wie schützt die MC4 PV-AZB4 die angeschlossenen Kabel und Verbindungen?
Die MC4 PV-AZB4 verfügt über die Schutzklasse IP67, was bedeutet, dass sie staubdicht ist und gegen zeitweiliges Untertauchen in Wasser geschützt ist. Dies schützt die empfindlichen elektrischen Verbindungen vor Umwelteinflüssen wie Regen, Staub und Feuchtigkeit, was die Lebensdauer und Sicherheit der Anlage erhöht.
Ist die Installation der MC4 PV-AZB4 kompliziert?
Nein, die Installation ist für Fachleute und ambitionierte Heimwerker relativ einfach. Die MC4-Steckverbindungen sind so konzipiert, dass sie einfach und sicher gesteckt werden können. Eine klare Kennzeichnung der Anschlüsse minimiert das Risiko von Fehlern bei der Verkabelung.
Welche Vorteile bietet die Verwendung der MC4 PV-AZB4 gegenüber einfacheren Verbindungsmethoden?
Die MC4 PV-AZB4 bietet eine deutlich höhere Sicherheit, Langlebigkeit und Effizienz. Die spezielle MC4-Stecktechnologie minimiert Übergangswiderstände, schützt vor Witterungseinflüssen und verhindert versehentliches Lösen. Dies führt zu geringeren Energieverlusten und einer höheren Gesamteffizienz und Zuverlässigkeit Ihrer PV-Anlage im Vergleich zu improvisierten oder weniger robusten Lösungen.
Was bedeutet die Brandschutzklasse UL94-V0 für die MC4 PV-AZB4?
Die UL94-V0 Klassifizierung bedeutet, dass das Gehäusematerial der MC4 PV-AZB4 als selbstverlöschend gilt. Im Falle einer Entzündung stoppt das Material den Verbrennungsprozess von selbst, was die Brandgefahr in der Photovoltaikanlage erheblich reduziert und ein wichtiges Sicherheitsmerkmal darstellt.
