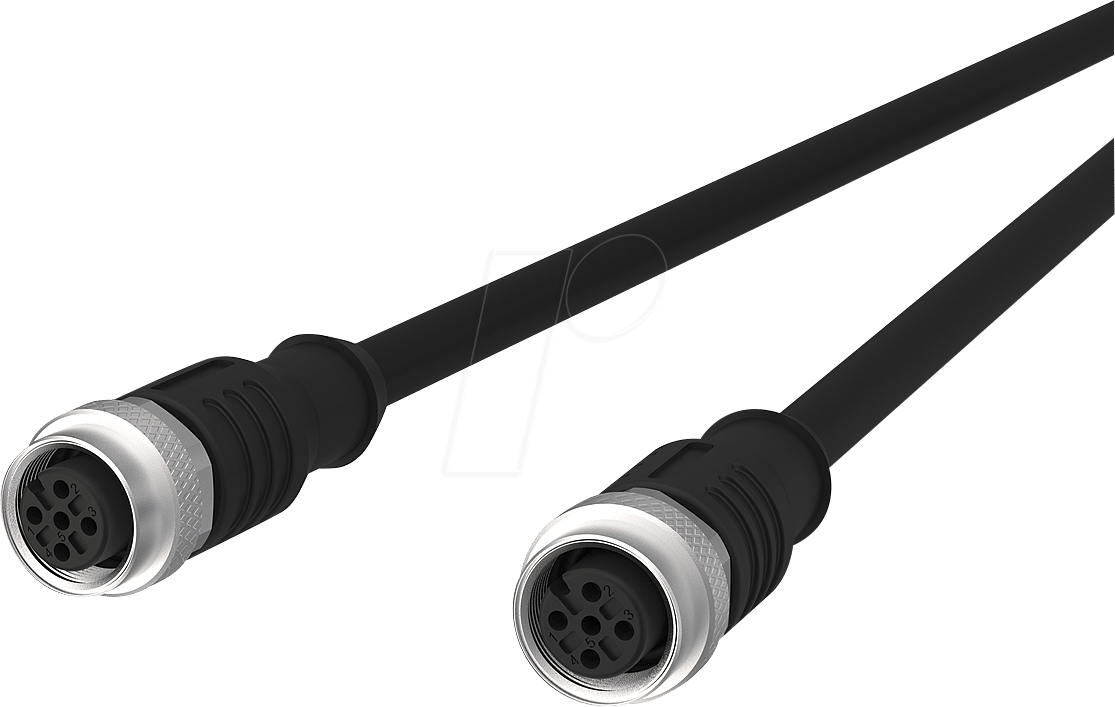

MC 142MCA22050: Präzise Sensoranbindung für höchste Ansprüche
Diese Sensorleitung MC 142MCA22050 ist die ideale Lösung für zuverlässige und stabile Datenübertragung in anspruchsvollen Automatisierungs- und Steuerungsumgebungen. Entwickelt für Ingenieure, Systemintegratoren und Techniker, die eine robuste und fehlerfreie Verbindung zwischen Sensoren und Steuergeräten benötigen, minimiert sie Ausfallzeiten und maximiert die Präzision Ihrer industriellen Prozesse.
Überlegene Konnektivität durch M12-Standard
Die MC 142MCA22050 übertrifft Standardlösungen durch die konsequente Anwendung des M12-Steckverbindungsstandards. Dieser Industrie-Standard steht für Robustheit, Vibrationsfestigkeit und zuverlässige Dichtigkeit gegen Umwelteinflüsse wie Staub und Wasser, was ihn zur bevorzugten Wahl in industriellen Anwendungen macht. Die 4-polige Ausführung ermöglicht eine vielseitige Signalübertragung, die für die meisten gängigen Sensor- und Aktorkonzepte optimiert ist. Im Gegensatz zu universellen oder weniger spezifizierten Kabeltypen bietet die MC 142MCA22050 eine garantierte Kompatibilität und Leistung, die speziell auf die Anforderungen moderner Sensorik zugeschnitten ist. Die Kupplung-zu-Kupplung-Konfiguration vereinfacht die Integration, indem sie eine direkte Verbindung zwischen zwei Komponenten ermöglicht, ohne dass zusätzliche Adapter oder Kabelkonfektionierungen nötig sind.
Technische Exzellenz und robuste Konstruktion
Die MC 142MCA22050 ist mehr als nur ein Verbindungskabel; sie ist ein präzise gefertigtes Bauteil, das auf Langlebigkeit und maximale Performance ausgelegt ist. Die sorgfältige Auswahl der Materialien und die optimierte Konstruktion stellen sicher, dass Ihre Sensordaten unverfälscht und mit höchster Integrität an ihr Ziel gelangen.
- Hochwertige Leiter: Die internen Leiter sind aus sauerstofffreiem Kupfer gefertigt, was eine optimale Signalübertragung mit minimalen Verlusten gewährleistet und Korrosion vorbeugt.
- Robuste Isolierung: Die Isolierung der einzelnen Leiter sowie die Ummantelung des Kabels sind aus widerstandsfähigen Materialien gefertigt, die Beständigkeit gegenüber mechanischer Beanspruchung, chemischen Einflüssen und Temperaturschwankungen bieten. Dies schützt die empfindliche Elektronik vor äußeren Störfaktoren.
- Zuverlässige Steckverbindungen: Die M12-Kupplungen sind mit präzisen Gewinden ausgestattet und verfügen über eine sichere Verriegelungsmechanik, die ein unbeabsichtigtes Lösen selbst unter extremen Betriebsbedingungen verhindert.
- Hohe Schutzart: Die Konstruktion der M12-Steckverbinder gewährleistet eine Schutzart von mindestens IP67, was einen vollständigen Schutz gegen Staub und ein zeitweiliges Untertauchen in Wasser sicherstellt.
- Optimierte Kabellänge: Mit 5 Metern bietet die MC 142MCA22050 eine flexible Reichweite für die Anbindung von Sensoren, ohne unnötige Kabellängen zu verursachen, die zu Signalverlusten oder Komplexität bei der Installation führen könnten.
Vielseitige Einsatzgebiete und Anwendungsbereiche
Die MC 142MCA22050 ist konzipiert für eine breite Palette von industriellen Anwendungen, bei denen präzise und zuverlässige Sensorerfassung unerlässlich ist. Ihre robuste Bauweise und die M12-Spezifikation machen sie zur perfekten Wahl für anspruchsvolle Umgebungen.
- Industrielle Automatisierung: Perfekt für die Anbindung von Näherungsschaltern, fotoelektrischen Sensoren, induktiven Sensoren und anderen Feldbus-Komponenten in Produktionslinien, Fertigungsstraßen und Montagestationen.
- Robotik: Gewährleistet eine stabile Datenverbindung für Sensoren an Roboterarmen und Greifsystemen, wo Bewegungsfreiheit und mechanische Belastung kritisch sind.
- Prozesstechnik: Eignet sich für die Überwachung von Parametern wie Druck, Temperatur oder Füllstand in chemischen Anlagen, Wasseraufbereitungsanlagen oder der Lebensmittel- und Getränkeindustrie.
- Fahrzeugtechnik und mobile Maschinen: Widerstandsfähig gegenüber Vibrationen und Umwelteinflüssen, ideal für den Einsatz in Baumaschinen, Landmaschinen und Nutzfahrzeugen zur Erfassung von Betriebsdaten.
- Gebäudeautomation: Zuverlässige Sensoranbindung für Überwachungssysteme, Klimatechnik und Sicherheitstechnik, wo Langlebigkeit und Schutz vor Umwelteinflüssen entscheidend sind.
Qualitätsmerkmale im Detail
| Merkmal | Details |
|---|---|
| Steckertyp | M12, 4-polig, Kupplung > Kupplung |
| Kabellänge | 5 Meter |
| Material der Leiter | Hochreines, sauerstofffreies Kupfer (OFC) für optimale Leitfähigkeit |
| Isolationsmaterial | Hochbeständige Polymere, optimiert für mechanische und chemische Resistenz |
| Mantelmaterial | PVC oder PUR (Polyurethan), je nach spezifischer Ausführung, für hohe Abriebfestigkeit und Flexibilität |
| Schutzart (Stecker) | IP67 / IP69K – Staubdicht und Schutz gegen zeitweiliges und starkes Strahlwasser |
| Betriebstemperatur | Breiter Temperaturbereich, üblicherweise von -25°C bis +75°C (spezifische Werte können je nach Mantelmaterial variieren) |
| Vibrationsfestigkeit | Hohe Beständigkeit durch M12-Verriegelungsmechanismus und flexible Kabelkonstruktion |
Erweiterte Informationen und Spezifikationen
Die MC 142MCA22050 wurde unter Berücksichtigung der gängigen Normen und Standards für industrielle Verbindungstechnik entwickelt. Dies gewährleistet nicht nur eine einfache Integration in bestehende Systeme, sondern auch eine hohe Zuverlässigkeit und Langlebigkeit. Die 4-polige Ausführung mit M12-Anschluss ist besonders verbreitet und ermöglicht die Übertragung von Signalen wie Spannungsversorgung, Masse sowie zwei unabhängigen Signalleitungen. Dies ist typisch für viele NPN- und PNP-Sensoren, aber auch für bestimmte Aktoren.
Die Wahl von PUR (Polyurethan) als Mantelmaterial, wo zutreffend, bietet eine überlegene Beständigkeit gegenüber Ölen, Fetten und vielen aggressiven Chemikalien, was sie für den Einsatz in rauen Umgebungsbedingungen wie Werkzeugmaschinen oder der chemischen Industrie prädestiniert. PVC (Polyvinylchlorid) bietet hingegen eine gute Flexibilität und Kosteneffizienz für weniger extreme Anwendungen.
Die präzise gefertigten Kontakte innerhalb der M12-Steckverbinder sorgen für eine geringe Übergangsresistenz, was für die Signalintegrität, insbesondere bei kleinen Sensorsignalen, von entscheidender Bedeutung ist. Die 5-Meter-Länge wurde als optimaler Kompromiss zwischen Flexibilität und Signalqualität gewählt. Längere Kabel können zu einer erhöhten Wahrscheinlichkeit von Rauschen und Signalabschwächung führen, während kürzere Kabel die Flexibilität bei der Platzierung von Sensoren einschränken können.
FAQ – Häufig gestellte Fragen zu MC 142MCA22050 – Sensorleitungen, M12, 4 pol, Kupplung > Kupplung, 5 m
Welche Art von Signalen kann die 4-polige M12-Kupplung übertragen?
Die 4-polige M12-Kupplung ist üblicherweise konfiguriert, um die Spannungsversorgung (oft +Vcc), Masse (GND) und zwei unabhängige Signalleitungen zu übertragen. Dies ist ideal für die meisten Standardsensoren wie Näherungsschalter, Lichtschranken oder auch für die Ansteuerung einfacher Aktoren.
Ist die Leitung für den Außeneinsatz geeignet?
Ja, dank der M12-Steckverbinder mit einer Schutzart von mindestens IP67 ist die Leitung gegen Staub und zeitweiliges Untertauchen in Wasser geschützt. Das robuste Mantelmaterial (oft PUR oder widerstandsfähiges PVC) bietet zudem Schutz gegen Umwelteinflüsse, was sie für den Außeneinsatz unter normalen Bedingungen qualifiziert.
Wie ist die mechanische Belastbarkeit des Kabels?
Die MC 142MCA22050 ist für industrielle Anwendungen konzipiert und bietet eine hohe mechanische Belastbarkeit. Das robuste Mantelmaterial schützt vor Abrieb und Zugbelastung, während die M12-Steckverbinder mit ihrer sicheren Verriegelung ein unbeabsichtigtes Lösen verhindern.
Was bedeutet die Kupplung > Kupplung Konfiguration?
Die Kupplung > Kupplung Konfiguration bedeutet, dass beide Enden des Kabels M12-Kupplungen sind. Dies ermöglicht eine direkte Verbindung zwischen zwei Komponenten, die jeweils über einen M12-Stecker verfügen, ohne dass zusätzliche Adapter oder Buchsen benötigt werden.
Wie wirkt sich die Kabellänge von 5 Metern auf die Signalqualität aus?
Eine Kabellänge von 5 Metern ist für die meisten industriellen Sensoranwendungen gut geeignet und bietet einen guten Kompromiss zwischen Flexibilität und Signalverlusten. Bei sehr empfindlichen Signalen oder extrem langen Leitungswegen könnten längere Kabel zu einem erhöhten Rauschen oder einer Signalabschwächung führen, was hier jedoch durch die hochwertige Konstruktion minimiert wird.
Kann die Leitung in Umgebungen mit Ölen oder Chemikalien eingesetzt werden?
Die Beständigkeit gegenüber Ölen und Chemikalien hängt stark vom verwendeten Mantelmaterial ab. Wenn die Leitung mit einem PUR-Mantel ausgestattet ist, bietet sie in der Regel eine sehr gute Resistenz gegenüber vielen Industrieölen und Reinigungsmitteln. Bei PVC-ummantelten Leitungen ist die Beständigkeit geringer.
Bietet die Leitung Schutz vor elektromagnetischen Störungen (EMI)?
Eine effektive Abschirmung gegen elektromagnetische Störungen ist bei industriellen Sensorleitungen entscheidend. Ob die MC 142MCA22050 über eine interne Abschirmung verfügt, hängt vom spezifischen Produktdesign ab, aber hochwertige M12-Kabel sind in der Regel darauf ausgelegt, eine gewisse Immunität gegen EMI zu bieten.
