Manganin Widerstände: Präzision für anspruchsvolle Anwendungen
Entdecken Sie unsere erlesene Auswahl an Manganin Widerständen, konzipiert für höchste Präzision und Zuverlässigkeit in kritischen elektronischen Systemen. Ob für präzise Messtechnik, anspruchsvolle Strommessanwendungen oder als temperaturkompensierte Referenzwiderstände – unser Sortiment bietet Lösungen, die selbst unter extremen Bedingungen eine stabile Performance garantieren. Diese Kategorie richtet sich an Ingenieure, Entwickler, Labore und Unternehmen, die auf kompromisslose Genauigkeit angewiesen sind und die besonderen thermischen Eigenschaften von Manganin zu schätzen wissen.
Was sind Manganin Widerstände und ihre Vorteile?
Manganin Widerstände basieren auf einer Kupfer-Nickel-Mangan-Legierung, die sich durch einen äußerst niedrigen und vor allem sehr konstanten Temperaturkoeffizienten (TK) auszeichnet. Dies macht sie zur idealen Wahl für Anwendungen, bei denen sich die Umgebungstemperatur ändert und eine stabile Widerstandsmessung oder -regelung unerlässlich ist. Im Gegensatz zu vielen anderen Widerstandsmaterialien, deren Widerstandswert mit der Temperatur stark variiert, behält Manganin seine elektrischen Eigenschaften über einen weiten Temperaturbereich nahezu unverändert bei. Diese Stabilität ist entscheidend für die Genauigkeit von Messinstrumenten wie Amperemeter-Shunts, Präzisionsstromversorgungen und Kalibratoren. Darüber hinaus weisen Manganin-Legierungen eine geringe thermoelektrische Spannungsdifferenz gegenüber Kupfer auf, was in empfindlichen Messschaltungen unerwünschte Fehlerströme minimiert.
Worauf müssen Kunden beim Kauf von Manganin Widerständen achten?
Beim Kauf von Manganin Widerständen sind mehrere Faktoren zu berücksichtigen, um die optimale Komponente für Ihre spezifische Anwendung zu wählen. An erster Stelle steht die Widerstandstoleranz. Je geringer die Toleranz (z.B. ±0,1% oder ±0,05%), desto präziser ist der Widerstandswert. Für hochpräzise Anwendungen sind geringe Toleranzen unerlässlich.
Der Temperaturkoeffizient (TK) ist ein weiteres entscheidendes Kriterium. Achten Sie auf Werte im Bereich von wenigen ppm/K (parts per million per Kelvin). Je niedriger der TK, desto stabiler ist der Widerstandswert bei Temperaturschwankungen. Normen wie IEC 60115 geben hierbei Klassifizierungen an.
Die Nennbelastbarkeit (Power Rating) gibt an, wie viel Leistung der Widerstand dauerhaft verarbeiten kann, ohne beschädigt zu werden. Überschreiten Sie diese Leistung nicht, um eine Überhitzung und damit eine Veränderung des Widerstandswertes oder eine Beschädigung des Bauteils zu vermeiden.
Die Maximale Betriebsspannung ist ebenfalls wichtig, um sicherzustellen, dass der Widerstand auch bei den höchsten im System auftretenden Spannungen sicher funktioniert.
Die Bauform und Anschlussart müssen zu Ihrem Schaltungsdesign passen. Ob axial bedrahtet, SMD-Bauform (Surface Mount Device) oder als hochstromfähiger Shunt-Widerstand – die Montage und elektrische Anbindung sind entscheidend.
Berücksichtigen Sie auch die Umgebungseinflüsse. Manganin ist zwar stabil, aber extreme Feuchtigkeit oder aggressive chemische Umgebungen können die Lebensdauer und Genauigkeit beeinträchtigen. Achten Sie auf entsprechende Schutzbeschichtungen oder Gehäuse, falls erforderlich.
Schließlich spielen die Hersteller und Zertifizierungen eine Rolle. Renommierte Hersteller wie Vishay, Caddock oder HTR bieten oft eine hohe Qualität und Dokumentation, die für professionelle Anwendungen unerlässlich ist.
Technische Spezifikationen und Klassifizierungen von Manganin Widerständen
Manganin Widerstände werden in verschiedenen Ausführungen angeboten, die sich in ihren technischen Spezifikationen und Anwendungsbereichen unterscheiden. Die Auswahl des richtigen Typs hängt maßgeblich von den Anforderungen an Präzision, Leistung und Umgebungsbedingungen ab.
Shunt-Widerstände: Dies sind spezialisierte Manganin Widerstände, die für die präzise Strommessung konzipiert sind. Sie zeichnen sich durch sehr niedrige Widerstandswerte (oft im Milliohm- oder sogar Mikroohm-Bereich) und eine hohe Nennbelastbarkeit aus, um auch hohe Ströme ohne signifikante Erwärmung messen zu können. Ihre geringe thermoelektrische Spannung gegenüber Kupfer ist hier besonders vorteilhaft.
Präzisions-Referenzwiderstände: Diese Widerstände sind auf höchste Stabilität und Genauigkeit optimiert. Sie werden oft in Kalibriergeräten, Präzisionsmessschaltungen und Standards eingesetzt, wo der Widerstandswert über lange Zeit und unter wechselnden Bedingungen konstant bleiben muss. Die Auswahl erfolgt hier primär über die niedrigste Toleranz und den geringsten Temperaturkoeffizienten.
Temperaturkompensierte Widerstände: Auch wenn Manganin von Natur aus einen niedrigen TK aufweist, gibt es spezielle Bauformen, die diesen Effekt weiter optimieren oder für spezifische Temperaturbereiche kalibriert sind. Dies ist relevant für Anwendungen, bei denen die Temperatur zwar schwankt, aber der Widerstandswert dennoch extrem linear bleiben muss.
Bauformen:
- Axial bedrahtete Widerstände: Klassische Bauform, gut geeignet für Lochrasterplatinen und universelle Anwendungen.
- SMD-Widerstände (Surface Mount Device): Kompakte Bauform für automatisierte Bestückung auf Leiterplatten, ideal für platzsparende Designs. Hierbei muss die thermische Anbindung an die Platine besonders gut sein, um die Nennbelastbarkeit sicherzustellen.

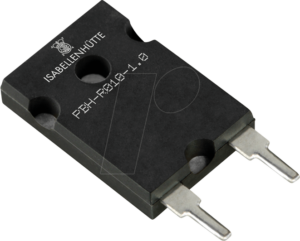

- Leistungswiderstände: Widerstände mit höherer Nennbelastbarkeit, oft mit Kühlkörpern oder speziellen Gehäusen, für den Einsatz in Hochstromanwendungen oder Leistungselektronik.
| Kriterium | Beschreibung | Relevanz für Manganin | Typische Werte/Bereiche | Anwendungsbeispiele |
|---|---|---|---|---|
| Widerstandstoleranz | Abweichung des tatsächlichen vom Nennwiderstandswert. | Extrem wichtig für präzise Messungen und Referenzanwendungen. | ±0,01% bis ±5% (für Manganin typisch im niedrigen Bereich) | Präzisions-Strommessung, Kalibratoren, Analysatoren |
| Temperaturkoeffizient (TK) | Änderung des Widerstandswertes pro Kelvin Temperaturänderung. | Hauptvorteil von Manganin: sehr gering und stabil. | ±5 ppm/K bis ±50 ppm/K (oft deutlich darunter bei hochwertigen Manganin-Widerständen) | Temperaturkompensierte Schaltungen, Messtechnik, Langzeitstabilität |
| Nennbelastbarkeit (Power Rating) | Maximale Dauerleistung, die der Widerstand umsetzen kann, ohne Schaden zu nehmen. | Wichtig für Shunt-Widerstände und Leistungselektronik. | 0,1 W bis >100 W (je nach Bauform und Kühlung) | Strommessung, Lastwiderstände, Leistungselektronik |
| Maximale Betriebsspannung | Höchste Spannung, die der Widerstand sicher aushält. | Sicherheitsaspekt für alle Anwendungen. | Einige Volt bis mehrere hundert Volt | Steuerungen, Messgeräte, Stromversorgungen |
| Thermoelektrische Spannung (Seebeck-Effekt) | Generierte Spannung an der Kontaktstelle unterschiedlicher Metalle bei Temperaturdifferenz. | Gering bei Manganin im Vergleich zu Kupfer, minimiert Fehler in empfindlichen Schaltungen. | Wenige µV/K (bei Manganin gegenüber Kupfer) | Präzisions-Strommessung, niederohmige Messbrücken |
| Temperaturbereich | Betriebstemperaturbereich des Widerstands. | Manganin ist generell für breite Bereiche geeignet. | -55°C bis +150°C oder höher (je nach Isolation und Bauform) | Industrielle Anwendungen, Automobiltechnik, Medizintechnik |
| Material-Zusammensetzung | Genaues Verhältnis von Kupfer, Nickel und Mangan. | Bestimmt die spezifischen elektrischen und thermischen Eigenschaften. | Typische Zusammensetzung: ca. 84% Cu, 12% Ni, 4% Mn (kann variieren) | Entwicklung von Legierungen für spezifische Kennlinien |
Anwendungsbereiche für Manganin Widerstände
Die einzigartigen Eigenschaften von Manganin Widerständen eröffnen eine breite Palette anspruchsvoller Einsatzmöglichkeiten:
- Präzisions-Strommessung: Als Shunt-Widerstände in Amperemetern, Stromsensoren und Überwachungssystemen für elektronische Geräte, Ladegeräte und Energieverteilungsnetze. Die hohe Genauigkeit und Stabilität sind hierbei unerlässlich.
- Kalibriertechnik: In Kalibratoren und Referenzgeräten, die für die präzise Einstellung und Überprüfung anderer Messinstrumente verwendet werden. Manganin Widerstände liefern hier die notwendige Stabilität über lange Zeiträume.
- Messtechnik und Sensorik: Als Bestandteil von Messbrücken und Dehnungsmessstreifen (DMS), wo geringe Änderungen des Widerstandes präzise erfasst werden müssen.
- Labor- und Forschungseinrichtungen: Für Experimente und Entwicklungsprojekte, die exakte elektrische Werte unter variablen Bedingungen erfordern.
- Stromversorgungen und Netzteile: Zur Stabilisierung von Ausgangsströmen und Spannungen, insbesondere in Labornetzteilen und hochpräzisen Stromversorgungen.
- Automobil- und Luftfahrttechnik: In Systemen, die eine hohe Zuverlässigkeit und Genauigkeit unter widrigen Umgebungsbedingungen benötigen.
- Medizintechnik: In Diagnosegeräten und Patientenüberwachungssystemen, wo jede Messung kritisch ist.
Wichtige Normen und Richtlinien für Widerstände
Bei der Auswahl und Anwendung von Widerständen, insbesondere in professionellen und sicherheitskritischen Bereichen, spielen Normen und Richtlinien eine entscheidende Rolle. Für Manganin Widerstände sind unter anderem folgende relevant:
- IEC 60115: Diese internationale Normenreihe legt die Anforderungen an Durchgangswiderstände fest, einschließlich der Klassifizierung nach Temperaturkoeffizienten und Toleranzen. Sie bietet eine Grundlage für den Vergleich und die Spezifikation von Widerständen.
- RoHS-Richtlinie (Restriction of Hazardous Substances): Stellt sicher, dass bestimmte gefährliche Stoffe in elektronischen und elektrischen Geräten auf ein Minimum beschränkt werden. Hochwertige Manganin Widerstände sind in der Regel RoHS-konform.
- REACH-Verordnung (Registration, Evaluation, Authorisation and Restriction of Chemicals): Reguliert die Herstellung und Verwendung chemischer Stoffe und ihre potenziellen Auswirkungen auf die menschliche Gesundheit und die Umwelt.
- DIN EN 60204: Enthält Sicherheitsanforderungen für elektrische Ausrüstungen von Maschinen und berücksichtigt auch die Auswahl und Anwendung von Bauteilen wie Widerständen.
Die Einhaltung dieser Normen gewährleistet nicht nur die Qualität und Sicherheit der Komponenten, sondern auch die Kompatibilität und Zuverlässigkeit im Gesamtsystem. Viele Hersteller geben an, welche Normen ihre Produkte erfüllen, was bei der Auswahl für kritische Anwendungen hilfreich ist.
FAQ – Häufig gestellte Fragen zu Manganin Widerstände
Was ist der Hauptvorteil von Manganin gegenüber anderen Widerstandsmaterialien?
Der Hauptvorteil von Manganin ist sein extrem niedriger und stabiler Temperaturkoeffizient. Das bedeutet, dass sich sein Widerstandswert über einen weiten Temperaturbereich kaum ändert, was für präzise Messungen und stabile Schaltungen entscheidend ist.
In welchen Anwendungen sind Manganin Widerstände besonders wichtig?
Sie sind besonders wichtig in der präzisen Strommessung (als Shunts), in Kalibriergeräten, für Referenzwiderstände und überall dort, wo Temperaturänderungen die Messgenauigkeit beeinträchtigen könnten.
Gibt es Nachteile bei der Verwendung von Manganin Widerständen?
Manganin ist nicht für sehr hohe Frequenzen oder Anwendungen geeignet, bei denen extrem schnelle Temperaturänderungen auftreten, da es hier zu geringen zeitlichen Verzögerungen in der Widerstandsänderung kommen kann. Auch ist die spezifische Leitfähigkeit von Manganin geringer als bei Kupfer, was für sehr niederohmige Anwendungen eine Rolle spielen kann.
Wie wird die Nennbelastbarkeit eines Manganin Widerstands sichergestellt?
Die Nennbelastbarkeit wird durch die richtige Dimensionierung des Widerstandselements und durch die thermische Anbindung an die Umgebung oder einen Kühlkörper sichergestellt. Bei geringer thermischer Anbindung sinkt die zulässige Dauerleistung.
Können Manganin Widerstände in jeder beliebigen Umgebung eingesetzt werden?
Während Manganin selbst sehr stabil ist, hängt die Langlebigkeit des gesamten Widerstands von der umgebenden Isolierung und der Bauform ab. Extreme Feuchtigkeit, aggressive Chemikalien oder mechanische Belastungen können die Leistung beeinträchtigen. Eine entsprechende Schutzbeschichtung oder ein Gehäuse kann hier Abhilfe schaffen.
Welche Bedeutung hat die Legierungszusammensetzung von Manganin?
Die genaue Zusammensetzung von Kupfer, Nickel und Mangan (typischerweise um 84% Cu, 12% Ni, 4% Mn) bestimmt maßgeblich die exzellenten thermischen und elektrischen Eigenschaften, insbesondere den niedrigen und konstanten Temperaturkoeffizienten.
