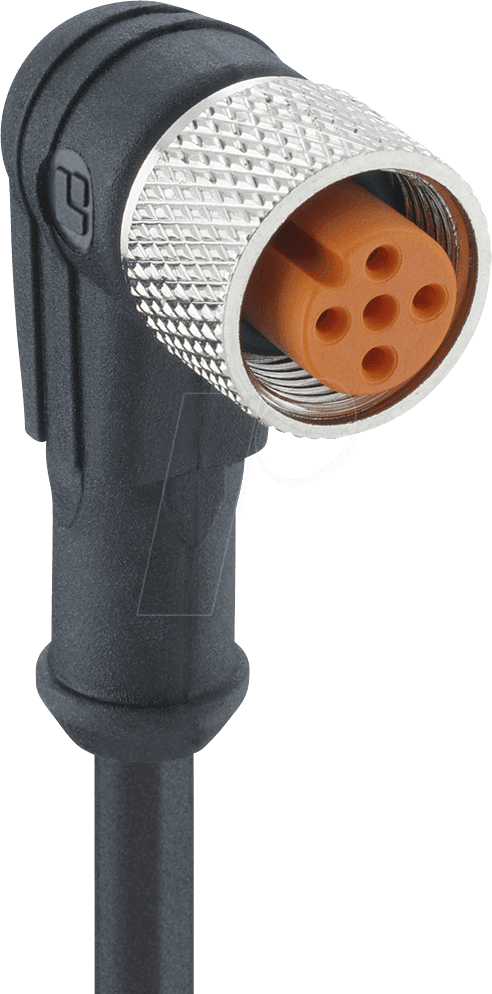

Zuverlässige Signalübertragung für anspruchsvolle Industrieanwendungen: LUT 1205 004 10 – Sensorleitungen M12
Sie suchen nach einer robusten und zuverlässigen Verbindungslösung für Ihre Sensoren und Aktoren in industriellen Umgebungen? Die LUT 1205 004 10 Sensorleitung mit M12-Stecker, 4-poliger Ausführung und offenem Leitungsende über 10 Meter ist die präzise Antwort auf die Anforderung stabiler und störungsfreier Datenübertragung in Produktionsstraßen, Automatisierungstechnik und Maschinenbau.
Präzision und Robustheit für professionelle Vernetzung
Die LUT 1205 004 10 Sensorleitung wurde entwickelt, um den Herausforderungen moderner Industrieanwendungen standzuhalten. Sie gewährleistet eine sichere und verlustfreie Übertragung von Sensorsignalen, was für die präzise Steuerung und Überwachung von Prozessen unerlässlich ist. Durch die 4-polige M12-Kupplung wird eine universelle Kompatibilität mit einer Vielzahl von Sensoren und Steuergeräten sichergestellt, während das offene Leitungsende maximale Flexibilität bei der Integration in bestehende Systeme bietet.
Vorteile der LUT 1205 004 10 Sensorleitung
- Robuste M12-Kupplung: Die M12-Schnittstelle ist bekannt für ihre Widerstandsfähigkeit gegen Vibrationen, Stöße und Umwelteinflüsse wie Staub und Feuchtigkeit, was eine dauerhaft sichere Verbindung garantiert.
- Vierpolige Konfiguration: Ermöglicht die Übertragung von Strom und Signalen über eine einzige Leitung, was die Verkabelung vereinfacht und Platz spart. Ideal für Sensoren, die sowohl eine Spannungsversorgung als auch ein Datensignal benötigen.
- 10 Meter Kabellänge: Bietet ausreichend Reichweite für die flexible Installation von Sensoren in größeren Maschinen und Anlagen, ohne Kompromisse bei der Signalqualität eingehen zu müssen.
- Offenes Leitungsende: Ermöglicht eine maßgeschneiderte Anpassung an verschiedene Anschlussarten und Steuergeräte. Einfache Integration in Klemmenkästen oder direkte Verdrahtung.
- Hohe Schutzart: Typischerweise mit IP67/IP69K zertifiziert, schützt diese Leitung empfindliche Elektronik vor eindringendem Wasser und Staub, selbst unter extremen Bedingungen.
- Optimierte Signalintegrität: Hochwertige Leiter und eine sorgfältige Abschirmung minimieren elektromagnetische Störungen und gewährleisten eine klare und präzise Signalübertragung.
- Langlebigkeit und Zuverlässigkeit: Gefertigt aus verschleißfesten Materialien, ist diese Leitung für den Dauereinsatz in anspruchsvollen Umgebungen konzipiert, was Ausfallzeiten reduziert und die Betriebssicherheit erhöht.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation / Beschreibung | |
|---|---|---|
| Produkttyp | Sensorleitung mit M12-Anschluss | |
| Modellnummer | LUT 1205 004 10 | |
| Anschluss 1 | M12-Steckverbinder, 4-polig, Kupplung (weiblich) | |
| Anschluss 2 | Offenes Leitungsende | |
| Kabellänge | 10 Meter | |
| Kabelaufbau | 4 Adern, typischerweise flexibel und mehrdrähtig für hohe Bewegungsfreiheit und Widerstandsfähigkeit gegen mechanische Beanspruchung.
|
Hochwertiges PUR (Polyurethan) oder PVC (Polyvinylchlorid), je nach spezifischer Ausführung für optimale Abriebfestigkeit, chemische Beständigkeit und Temperaturbeständigkeit. |
| Betriebstemperatur (Umgebung) | Breiter Temperaturbereich, typischerweise von -25°C bis +80°C, um den Einsatz in unterschiedlichen Klimazonen zu ermöglichen. | |
| Nennspannung | Standardmäßig für 30V AC / 60V DC ausgelegt, für gängige Sensoranwendungen. | |
| Nennstrom | Bis zu 4A pro Pol, ausreichend für die meisten Standardsensoren. | |
| Schutzart (Steckverbinder) | IP67/IP69K für optimalen Schutz gegen Staub und Wassereintritt. | |
| Kontaktmaterial | Vergoldete Kontakte für geringen Übergangswiderstand und Korrosionsbeständigkeit. | |
| Isolationsmaterial | Hochwertige Isolatoren für zuverlässige Spannungsfestigkeit und Signalintegrität. | |
| Einsatzgebiet | Automatisierungstechnik, industrielle Vernetzung, Maschinenbau, Sensorik, Aktorik, Prozessüberwachung. |
Optimale Anwendungsbereiche für die LUT 1205 004 10
Die LUT 1205 004 10 Sensorleitung ist prädestiniert für den Einsatz in allen Bereichen, in denen eine zuverlässige und langlebige Signalübertragung unter anspruchsvollen Bedingungen erforderlich ist. Dies umfasst:
- Fertigungsautomatisierung: Verbindung von Sensoren für die Objekterkennung, Abstandsmessung, Temperaturerfassung und Drucküberwachung in Roboterzellen, Montagelinien und Verpackungsmaschinen.
- Prozessindustrie: Einsatz in chemischen Anlagen, Lebensmittelverarbeitung und pharmazeutischer Produktion, wo Beständigkeit gegen Chemikalien und hohe Reinigungsstandards (CIP/SIP) gefordert sind.
- Mobile Anwendungen: In Fahrzeugen, Landmaschinen und Baumaschinen, wo Vibrationen und extreme Witterungsbedingungen herrschen.
- Gebäudemanagement: Vernetzung von Sicherheitssensoren, Brandmeldern und Umweltüberwachungssystemen.
- Logistik und Lagertechnik: Anbindung von Sensoren in Förderanlagen, Regalbediengeräten und Sortiersystemen.
Die Entscheidung für die LUT 1205 004 10 bedeutet die Wahl eines Produkts, das auf maximale Betriebssicherheit und minimalen Wartungsaufwand ausgelegt ist. Die 4-polige M12-Kupplung bietet hierbei einen Standard, der eine einfache Austauschbarkeit und Erweiterbarkeit Ihrer Systeme ermöglicht. Das offene Leitungsende eröffnet zudem vielfältige Möglichkeiten zur individuellen Anpassung an Ihre spezifischen Anforderungen, sei es durch einfache Anbindung an eine Anschlussklemme oder durch die Integration in eine kundenspezifische Verkabelungslösung.
FAQ – Häufig gestellte Fragen zu LUT 1205 004 10 – Sensorleitungen, M12, 4 pol, Kupplung > offenes Ende, 10 m
Was bedeutet die 4-polige Konfiguration bei dieser M12-Leitung?
Die 4-polige Konfiguration bedeutet, dass die Leitung vier separate Leiter für die Signalübertragung besitzt. Dies ermöglicht in der Regel die gleichzeitige Übertragung von Stromversorgung und Sensorsignal, was die Verkabelung vereinfacht und die Anzahl der benötigten Kabel reduziert.
Ist die LUT 1205 004 10 für den Außeneinsatz geeignet?
Ja, die M12-Schnittstelle ist typischerweise nach IP67 oder IP69K zertifiziert, was einen sehr hohen Schutz gegen das Eindringen von Staub und Wasser bietet. Die verwendete Kabelummantelung ist zudem auf Beständigkeit gegenüber Umwelteinflüssen ausgelegt, was sie für den Außeneinsatz qualifiziert.
Welche Vorteile bietet das offene Leitungsende gegenüber einem festen Stecker?
Das offene Leitungsende bietet maximale Flexibilität bei der Installation. Es ermöglicht die direkte Verdrahtung in Klemmenkästen, Anschlussdosen oder die Anbindung an kundenspezifische Steckerlösungen, was eine maßgeschneiderte Integration in bestehende Systeme erlaubt und Anpassungsarbeiten erleichtert.
Welche Arten von Sensoren können mit dieser Leitung verbunden werden?
Diese Leitung ist ideal für eine breite Palette von 4-poligen Sensoren und Aktoren, wie z.B. Näherungsschalter, photoelektrische Sensoren, induktive Sensoren, Drucksensoren, Ventile und viele andere Komponenten, die eine Standard-M12-Verbindung benötigen.
Kann die Leitung gekürzt oder verlängert werden?
Die Leitung kann bei Bedarf gekürzt werden. Eine Verlängerung ist ebenfalls möglich, erfordert jedoch spezielle M12-Kupplungsdosen oder Verlängerungskabel, um die Schutzart und Signalintegrität aufrechtzuerhalten. Es wird empfohlen, Verlängerungen von einem Fachmann durchführen zu lassen.
Welche Kabelummantelung wird typischerweise verwendet und welche Vorteile bietet sie?
Die Kabelummantelung besteht meist aus PUR (Polyurethan) oder PVC (Polyvinylchlorid). PUR bietet hervorragende mechanische Eigenschaften wie Abriebfestigkeit und Flexibilität, während PVC eine gute chemische Beständigkeit und ein breites Temperaturspektrum aufweist. Beide Materialien sind für den industriellen Einsatz optimiert.
Was ist der Unterschied zwischen einer Kupplung und einem Stecker bei M12-Verbindern?
Bei M12-Verbindern ist die Kupplung (weiblich) in der Regel die Seite mit den Buchsenkontakten, die in ein Gerät oder einen Sensor gesteckt wird. Der Stecker (männlich) hat die Stiftkontakte und wird oft an Kabelenden montiert oder ist Teil eines festen Gerätes. In diesem Fall ist die LUT 1205 004 10 eine Kupplung, die mit einem Kabel endet, das an einem Gerät angeschlossen wird.
