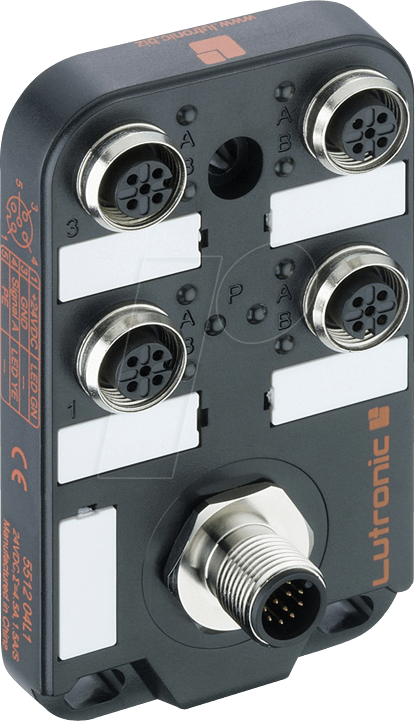

LUT 04L1 – Der passive M12 Verteiler für effiziente Signalverteilung
Der LUT 04L1 – ein passiver Verteiler mit M12-Anschluss, der vierfach auf vier Pole ausgelegt ist – wurde entwickelt, um komplexe Verkabelungsstrukturen in industriellen Umgebungen zu vereinfachen und die Zuverlässigkeit von Signalübertragungen zu maximieren. Dieses essenzielle Bauteil richtet sich an Automatisierungstechniker, Elektroinstallateure und Systemintegratoren, die eine robuste und wartungsarme Lösung für die Verteilung von Sensordaten oder Steuerbefehlen benötigen. Er adressiert die Herausforderung in Schaltschränken, wo die ordentliche und sichere Verbindung zahlreicher Aktoren und Sensoren unerlässlich ist, und bietet eine effiziente Alternative zu herkömmlichen Punkt-zu-Punkt-Verkabelungen.
Optimierte Signalintegrität und einfache Installation
Im Vergleich zu Standard-Verteilerlösungen zeichnet sich der LUT 04L1 durch seine dedizierte M12-Schnittstelle aus, die einen standardisierten und hochzuverlässigen Anschluss in rauen Umgebungen gewährleistet. Seine passive Natur eliminiert die Notwendigkeit einer externen Stromversorgung, was die Installation vereinfacht und potenzielle Fehlerquellen reduziert. Die 4-fach-Aufteilung auf 4 Pole ermöglicht eine klare und übersichtliche Signalzuweisung, die Fehler bei der Fehlersuche und Wartung minimiert und gleichzeitig die Effizienz des Gesamtsystems steigert.
Hervorragende Konnektivität und Robustheit
Der LUT 04L1 ist konzipiert, um den anspruchsvollen Bedingungen industrieller Anwendungen standzuhalten. Seine M12-Steckverbinder sind für ihre Langlebigkeit und ihre Fähigkeit, sicheren Halt auch bei Vibrationen zu gewährleisten, bekannt. Die 4-polige Ausführung unterstützt eine breite Palette von Signaltypen, von einfachen Schaltsignalen bis hin zu komplexeren Sensorwerten, und bietet so maximale Flexibilität für verschiedene Automatisierungskonzepte. Die passive Funktionsweise bedeutet, dass keine aufwendige Konfiguration erforderlich ist; der Verteiler ist sofort einsatzbereit, sobald er physisch verbunden ist.
Technische Überlegenheit und Anwendungsbereiche
Die Kernkompetenz des LUT 04L1 liegt in seiner Fähigkeit, ein Eingangssignal auf vier separate Ausgangspfade zu verteilen. Dies ist insbesondere nützlich, wenn ein einzelner Sensorwert oder Steuersignal von mehreren Auswerteeinheiten oder Aktoren benötigt wird. Die 4-polige Konfiguration ermöglicht dabei die Übertragung von Plus, Minus, Signal und oft auch einer Masseleitung, was eine vollständige Signalführung erlaubt. Dies ist entscheidend für die präzise Steuerung von Maschinen und Anlagen, wo eine zuverlässige und störungsfreie Signalübertragung unabdingbar ist.
Vorteile des LUT 04L1 im Überblick
- Vereinfachte Verkabelung: Reduziert die Anzahl der benötigten Kabel und Steckverbindungen erheblich, was zu einem aufgeräumteren Schaltschrank und geringeren Installationskosten führt.
- Erhöhte Zuverlässigkeit: Standardisierte M12-Steckverbinder bieten eine sichere und robuste Verbindung, die unempfindlich gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit ist.
- Passive Funktionsweise: Kein externer Stromanschluss erforderlich, was die Installation beschleunigt und die Betriebskosten senkt.
- Intuitive Signalzuweisung: Klare 4-fach Aufteilung auf 4 Pole erleichtert die Identifikation und Zuordnung von Signalen.
- Flexibilität: Geeignet für eine Vielzahl von Sensoren und Aktoren in unterschiedlichen industriellen Automatisierungsanwendungen.
- Fehlerminimierung: Reduziert das Risiko von Verkabelungsfehlern und erleichtert die Fehlersuche und Wartung.
- Kompaktes Design: Platzsparende Bauweise, die auch in dicht belegten Schaltschränken eingesetzt werden kann.
Produktspezifikationen und Qualitätsmerkmale
Der LUT 04L1 ist mehr als nur ein Verbindungsstück; er ist ein integraler Bestandteil einer robusten Automatisierungsarchitektur. Die Auswahl hochwertiger Materialien für die Gehäuse und Kontakte gewährleistet eine lange Lebensdauer und Beständigkeit gegenüber chemischen Einflüssen und mechanischer Beanspruchung. Die M12-Schnittstelle, ein Industriestandard für robuste Verbindungen, bietet Schutzklassen, die für den Einsatz in rauen Umgebungen wie der Lebensmittelindustrie, der chemischen Fertigung oder der Fertigungsautomatisierung unerlässlich sind.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Passiver Verteiler |
| Anschlussstandard | M12 |
| Polung | 4-polig |
| Verteilung | 1 Eingang auf 4 Ausgänge (jeweils 4-polig) |
| Gehäusematerial | Hochwertiger Kunststoff (z.B. PBT oder PA), beständig gegen Öle und Chemikalien |
| Kontaktmaterial | Vergoldete oder vernickelte Kontakte für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Schutzart | Typischerweise IP67/IP68 (abhängig von der korrekten Verschraubung und Kabelqualität) |
| Betriebstemperatur | -25 °C bis +85 °C (variiert je nach Hersteller und spezifischem Modell) |
| Anwendungsbereiche | Industrielle Automatisierung, Sensorik, Aktorik, Steuerungstechnik, Schaltschrankbau |
| Schutz gegen Überlastung | Als passives Bauteil bietet der Verteiler selbst keinen Überlastungsschutz; dieser muss auf Systemebene implementiert werden. |
Maximierung der Systemeffizienz durch präzise Signalverteilung
Die Effizienzsteigerung, die durch den Einsatz des LUT 04L1 erzielt wird, manifestiert sich auf mehreren Ebenen. Zunächst reduziert die Konzentration der Anschlüsse in einem einzigen Verteiler die Kabellänge und somit den Materialverbrauch. Dies führt zu einer direkteren Signalübertragung mit geringeren potenziellen Störeinflüssen. Weiterhin vereinfacht die klare Strukturierung des Verteilers die Fehlersuche erheblich. Anstatt einzelne Kabelwege über lange Distanzen zu verfolgen, können Techniker die Signalwege direkt am Verteiler überprüfen, was die Stillstandszeiten im Fehlerfall drastisch verkürzt.
Die 4-polige Konfiguration ist für die universelle Anwendung ausgelegt. Sie ermöglicht die gleichzeitige Übertragung von verschiedenen Signalarten, wie z.B. Spannungsversorgung, Rückmeldesignal eines Sensors, ein Steuerkommando und die Masse. Diese Flexibilität ist entscheidend in modernen Automatisierungssystemen, wo eine Vielzahl von Geräten miteinander kommunizieren muss. Der LUT 04L1 fungiert hier als zentraler Knotenpunkt, der die Komplexität der Verkabelung auf ein handhabbares Maß reduziert und gleichzeitig die Integrität der übertragenen Daten gewährleistet.
Darüber hinaus ist der LUT 04L1 ein Beispiel für intelligente passive Komponenten, die in der Industrie 4.0 immer wichtiger werden. Ohne eigene Intelligenz oder Stromverbrauch trägt er maßgeblich zur Effizienz und Zuverlässigkeit der gesamten Anlage bei. Seine robuste Bauweise, basierend auf Industriestandards wie M12, garantiert Langlebigkeit und minimiert Ausfallrisiken selbst unter extremen Betriebsbedingungen, was ihn zu einer vertrauenswürdigen Wahl für kritische Anwendungen macht.
FAQ – Häufig gestellte Fragen zu LUT 04L1 – passiver Verteiler, M12, 4 x 4 pol
Was genau bedeutet „passiver Verteiler“?
Ein passiver Verteiler benötigt keine externe Stromversorgung, um zu funktionieren. Er nimmt ein Eingangssignal auf und verteilt es lediglich auf mehrere Ausgänge, ohne eigene Verarbeitung oder Energieumwandlung.
Für welche Art von Signalen ist der 4-polige M12-Anschluss geeignet?
Der 4-polige M12-Anschluss ist vielseitig einsetzbar und unterstützt typischerweise die Übertragung von Gleichspannung (Plus und Minus), einem Standardsignal (wie z.B. ein Schaltsignal oder ein analoger Sensorwert) und der Masse.
Kann der LUT 04L1 in Umgebungen mit hoher Feuchtigkeit oder Staub eingesetzt werden?
Ja, M12-Steckverbinder sind für ihre Robustheit bekannt und bieten, wenn sie korrekt montiert und mit kompatiblen Kabeln verbunden sind, in der Regel Schutzarten wie IP67 oder IP68, die sie gegen Staub und zeitweiliges Untertauchen in Wasser schützen.
Wie vereinfacht der LUT 04L1 die Verkabelung in einem Schaltschrank?
Der Verteiler ersetzt mehrere Punkt-zu-Punkt-Verbindungen durch eine zentrale Verteilung. Anstatt beispielsweise vier Sensoren einzeln zum Steuergerät zu führen, werden die vier Sensorkabel am Verteiler angeschlossen, der dann mit einem einzigen Kabel zum Steuergerät führt.
Ist eine spezielle Konfiguration oder Software für die Inbetriebnahme des LUT 04L1 erforderlich?
Nein, da es sich um ein passives Bauteil handelt, ist keine Konfiguration oder Software erforderlich. Der Verteiler ist nach der physischen Installation und Verkabelung sofort einsatzbereit.
Welche Vorteile bietet die M12-Schnittstelle im Vergleich zu anderen Anschlussarten in industriellen Anwendungen?
Die M12-Schnittstelle ist standardisiert, bietet hohe mechanische Stabilität, eine sichere Verriegelung und ausgezeichneten Schutz gegen Umwelteinflüsse. Dies macht sie ideal für den Einsatz in industriellen Umgebungen, wo Zuverlässigkeit und Langlebigkeit entscheidend sind.
Muss ich beim Kauf von Kabeln auf bestimmte Spezifikationen achten, um die volle Funktionalität des LUT 04L1 zu gewährleisten?
Ja, es ist wichtig, Kabel mit passenden M12-Steckverbindern und der korrekten Pinbelegung zu verwenden. Zudem sollte die Kabelspezifikation (z.B. Querschnitt, Abschirmung) auf die zu übertragenden Signale und die Umgebungsbedingungen abgestimmt sein, um eine optimale Signalqualität zu gewährleisten.
