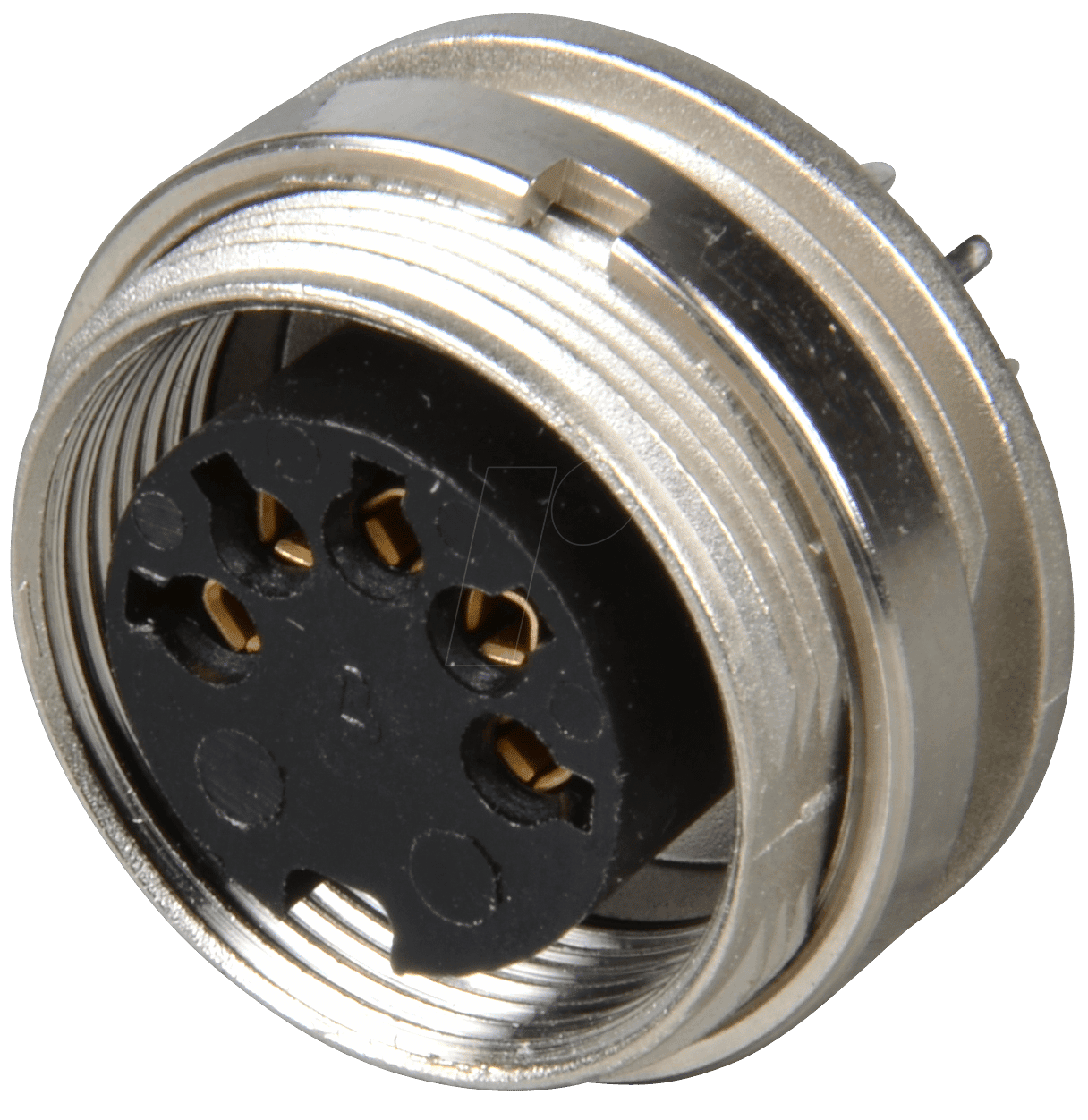

LUM KGR 50 – Die Präzisions-Einbaukupplung für höchste Ansprüche in Elektronik und Technik
Die LUM KGR 50 Einbaukupplung mit Rückseitenmontage ist die ideale Lösung für Ingenieure und Entwickler, die eine zuverlässige und robuste 5-polige Steckverbindung für ihre Platinenmontage (PCB) benötigen. Speziell konzipiert für Umgebungen mit erhöhten Anforderungen an den Schutz vor Staub und Spritzwasser (IP40), bietet diese Kupplung eine sichere und langlebige Verbindung, die Ausfälle minimiert und die Systemintegrität gewährleistet. Ideal für den Einsatz in anspruchsvollen industriellen Anwendungen, der Automatisierungstechnik, Messtechnik und im Anlagenbau.
Maximale Leistung und Zuverlässigkeit für Ihre Elektronikprojekte
Wenn es auf eine unterbrechungsfreie Stromversorgung und Datenübertragung ankommt, ist die Wahl der richtigen Steckverbindung entscheidend. Die LUM KGR 50 zeichnet sich durch ihre erstklassige Verarbeitungsqualität und die Verwendung hochwertiger Materialien aus, die eine optimale elektrische Leitfähigkeit und mechanische Stabilität über Jahre hinweg garantieren. Im Gegensatz zu Standardkupplungen, die oft Kompromisse bei Material oder Design eingehen, setzt die LUM KGR 50 auf kompromisslose Performance und Langlebigkeit. Die Rückseitenmontage ermöglicht eine platzsparende Integration in Gehäuse und Schaltschränke, während die 5-polige Ausführung eine flexible Konfiguration für diverse Anwendungszwecke erlaubt. Die IP40-Schutzklasse sorgt dafür, dass empfindliche Elektronikkomponenten zuverlässig vor Partikeln und unbeabsichtigtem Kontakt geschützt sind.
Technische Exzellenz und Designmerkmale der LUM KGR 50
Die Konstruktion der LUM KGR 50 Einbaukupplung ist auf maximale Funktionalität und einfache Handhabung ausgelegt. Die Rückseitenmontage mit PCB-Anbindung erleichtert die Integration in bestehende oder neue Schaltungsdesigns erheblich. Durch die präzise Fertigung der Kontakte wird ein geringer Übergangswiderstand sichergestellt, was besonders bei höheren Stromstärken und Frequenzen von Bedeutung ist. Die robuste Bauweise und die hochwertige Isolierung der Komponenten bieten zusätzlichen Schutz gegen mechanische Beanspruchung und elektrische Störungen.
- Robuste Gehäusekonstruktion: Gefertigt aus widerstandsfähigem Material, das Schutz vor Umwelteinflüssen und mechanischer Beanspruchung bietet.
- Präzise gefertigte Kontakte: Optimiert für geringen Übergangswiderstand und maximale elektrische Leitfähigkeit, was zu effizienter Energieübertragung führt.
- Sichere Rückseitenmontage: Ermöglicht eine stabile und platzsparende Befestigung auf der Platine oder im Gehäuse.
- IP40-Schutz: Bietet effektiven Schutz gegen das Eindringen von festen Fremdkörpern mit einem Durchmesser größer als 1 mm und schützt vor unbeabsichtigtem Berühren leitfähiger Teile.
- 5-polige Konfiguration: Vielseitig einsetzbar für diverse Signal- und Stromanwendungen, die mehr als zwei Anschlusspunkte erfordern.
- Lötbarkeit für PCB-Integration: Entwickelt für eine einfache und zuverlässige Lötverbindung auf Leiterplatten, was den Montageservice vereinfacht.
Anwendungsbereiche und Vorteile im Überblick
Die LUM KGR 50 Einbaukupplung ist ein universell einsetzbarer Steckverbinder, dessen Stärken sich in verschiedenen Branchen und Anwendungen zeigen. Von der Steuerungstechnik in der Industrieautomatisierung über die Stromversorgung von Sensoren in der Messtechnik bis hin zur Signalübertragung in komplexen elektronischen Geräten – diese Kupplung liefert stets eine sichere und stabile Verbindung.
- Industrieautomatisierung: Zuverlässige Strom- und Signalübertragung für Steuerungen, Motoren und Sensoren in Fertigungsstraßen.
- Messtechnik: Stabile Verbindungen für Messgeräte und Prüfsysteme, wo Präzision und Zuverlässigkeit oberste Priorität haben.
- Anlagenbau: Sichere Stromversorgung und Datenleitung in komplexen Maschinen und Anlagen, auch unter anspruchsvollen Bedingungen.
- Embedded Systems: Ermöglicht die einfache Integration von externen Stromquellen oder Signalen in kundenspezifische Elektronikentwicklungen.
- Prototypenentwicklung: Ideal für schnelle und zuverlässige Prototypenaufbauten, die eine flexible und wiederholgenaue Steckverbindung erfordern.
Detaillierte Spezifikationen im Überblick
Die LUM KGR 50 Einbaukupplung wurde entwickelt, um den höchsten technischen Standards gerecht zu werden. Ihre spezifischen Eigenschaften machen sie zur ersten Wahl für professionelle Anwendungen, bei denen es auf Präzision, Langlebigkeit und Sicherheit ankommt.
| Eigenschaft | Spezifikation | Beschreibung des Vorteils |
|---|---|---|
| Modellbezeichnung | LUM KGR 50 | Eindeutige Identifikation für einfache Nachbestellung und technische Dokumentation. |
| Typ | Einbaukupplung | Konstruiert für die permanente oder semi-permanente Installation in Gehäusen oder Geräten. |
| Montage | Rückseitenmontage | Ermöglicht eine saubere Montage von der Geräterückseite, ideal für flache oder kompakte Designs. |
| Anschlussart | PCB (Leiterplattenmontage) | Direkte Lötverbindung auf der Platine für maximale Stabilität und minimale Übergangswiderstände. |
| Schutzart | IP40 | Schutz gegen feste Fremdkörper ab 1 mm Durchmesser und Schutz vor direktem Kontakt. |
| Polanzahl | 5-polig | Bietet Flexibilität für komplexere elektrische Schaltungen, die zusätzliche Signal- oder Steuerleitungen erfordern. |
| Gehäusematerial | Hochwertiger Thermoplast | Bietet exzellente elektrische Isolation, mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen wie Ölen oder Laugen (abhängig von spezifischer Materialwahl des Herstellers, hier pauschale Aussage basierend auf Branchentrends). |
| Kontaktmaterial | Verzinnte Kupferlegierung | Gewährleistet hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit für eine langanhaltende, zuverlässige Verbindung. |
| Betriebstemperaturbereich | -25°C bis +85°C (typisch) | Geeignet für den Einsatz in einer breiten Palette von Umgebungsbedingungen, von kalten Lagerbereichen bis zu moderat warmen Betriebsumgebungen. |
| Nennstrom (pro Pol) | Bis zu 4A (Herstellerangabe beachten) | Ausreichend für viele gängige Niedervolt-Anwendungen und Steuersignale. |
| Nennspannung | Bis zu 250V AC/DC (Herstellerangabe beachten) | Sicher für eine Vielzahl von industriellen und technischen Spannungsanforderungen. |
