Zuverlässige Signalentkopplung für anspruchsvolle Elektronikanwendungen
Der LTV 356T-SMD – 1-fach Optokoppler ist die ideale Lösung für Ingenieure und Techniker, die eine hochzuverlässige und galvanische Trennung zwischen Stromkreisen benötigen. Er adressiert das kritische Problem von Potenzialunterschieden und unerwünschten Störspannungen, die empfindliche elektronische Komponenten beschädigen oder die Signalintegrität beeinträchtigen können. Ob in industriellen Steuerungen, Stromversorgungen oder Kommunikationssystemen, dieser Optokoppler gewährleistet eine sichere und störungsfreie Signalübertragung.
Überlegene Leistung und Sicherheit durch fortschrittliche Optokoppler-Technologie
Im Vergleich zu herkömmlichen Kopplungsverfahren, die anfällig für elektrische Störungen und begrenzte Spannungsfestigkeiten sind, bietet der LTV 356T-SMD – 1-fach Optokoppler eine überlegene Leistung durch seine innovative Halbleitertechnologie. Die hohe Durchschlagsfestigkeit von 3,75kV stellt eine robuste Barriere gegen transiente Überspannungen dar. Mit einer Nennspannung von 80V und einem Betriebsstrom von 50mA ist er für eine Vielzahl von Applikationen geeignet, bei denen präzise und sichere Signalübertragung unerlässlich ist. Das breite Übertragungsverhältnis von 50-600% ermöglicht eine flexible Anpassung an unterschiedliche Ausgangsbedingungen, was ihn zu einer universelleren und effizienteren Wahl macht.
Maximale Signalintegrität und Schutz
Der LTV 356T-SMD – 1-fach Optokoppler nutzt die Prinzipien der Optokopplung, um eine strikte galvanische Trennung zu erreichen. Ein interner Leuchtdiode (LED) wandelt elektrische Eingangssignale in Lichtimpulse um. Diese Lichtimpulse werden anschließend von einem lichtempfindlichen Halbleiterdetektor (Fototransistor) auf der Ausgangsseite in elektrische Signale zurückverwandelt. Diese physikalische Trennung eliminiert jede direkte elektrische Verbindung, was Schutz vor Überspannungen, Erdfehlern und Gleichtaktstörungen bietet. Dies ist entscheidend für die Langlebigkeit Ihrer Geräte und die Zuverlässigkeit Ihrer Systeme.
Vorteile des LTV 356T-SMD – 1-fach Optokopplers
- Galvanische Trennung: Bietet vollständige Isolation zwischen Eingangs- und Ausgangsschaltungen und schützt vor Spannungsspitzen und Fehlerströmen.
- Hohe Durchschlagsfestigkeit: Mit 3,75kV sicherer Schutz gegen hohe Spannungsdifferenzen und transiente Ereignisse.
- Robuste Betriebsbedingungen: Geeignet für Anwendungen mit bis zu 80V und 50mA Ausgangsstrom, was eine breite Einsatzfähigkeit gewährleistet.
- Flexibles Übertragungsverhältnis: Ein Bereich von 50-600% ermöglicht eine adaptive Signalverstärkung oder -dämpfung nach Bedarf.
- Kompakte Bauform (SMD): Die Surface-Mount-Device (SMD)-Bauweise ermöglicht eine einfache Integration in moderne Leiterplattenlayouts und spart Platz.
- Zuverlässige Signalübertragung: Präzise und stabile Signalweitergabe über die galvanische Trennung hinweg.
- Störungsunterdrückung: Reduziert effektiv die Übertragung von Rauschen und unerwünschten elektrischen Störungen zwischen Schaltungsblöcken.
Technische Spezifikationen im Detail
Der LTV 356T-SMD – 1-fach Optokoppler zeichnet sich durch seine präzisen technischen Parameter aus, die eine zuverlässige Performance in anspruchsvollen Umgebungen garantieren. Seine Konstruktion ist auf Langlebigkeit und Stabilität ausgelegt, um die Integrität Ihrer elektronischen Systeme zu gewährleisten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|

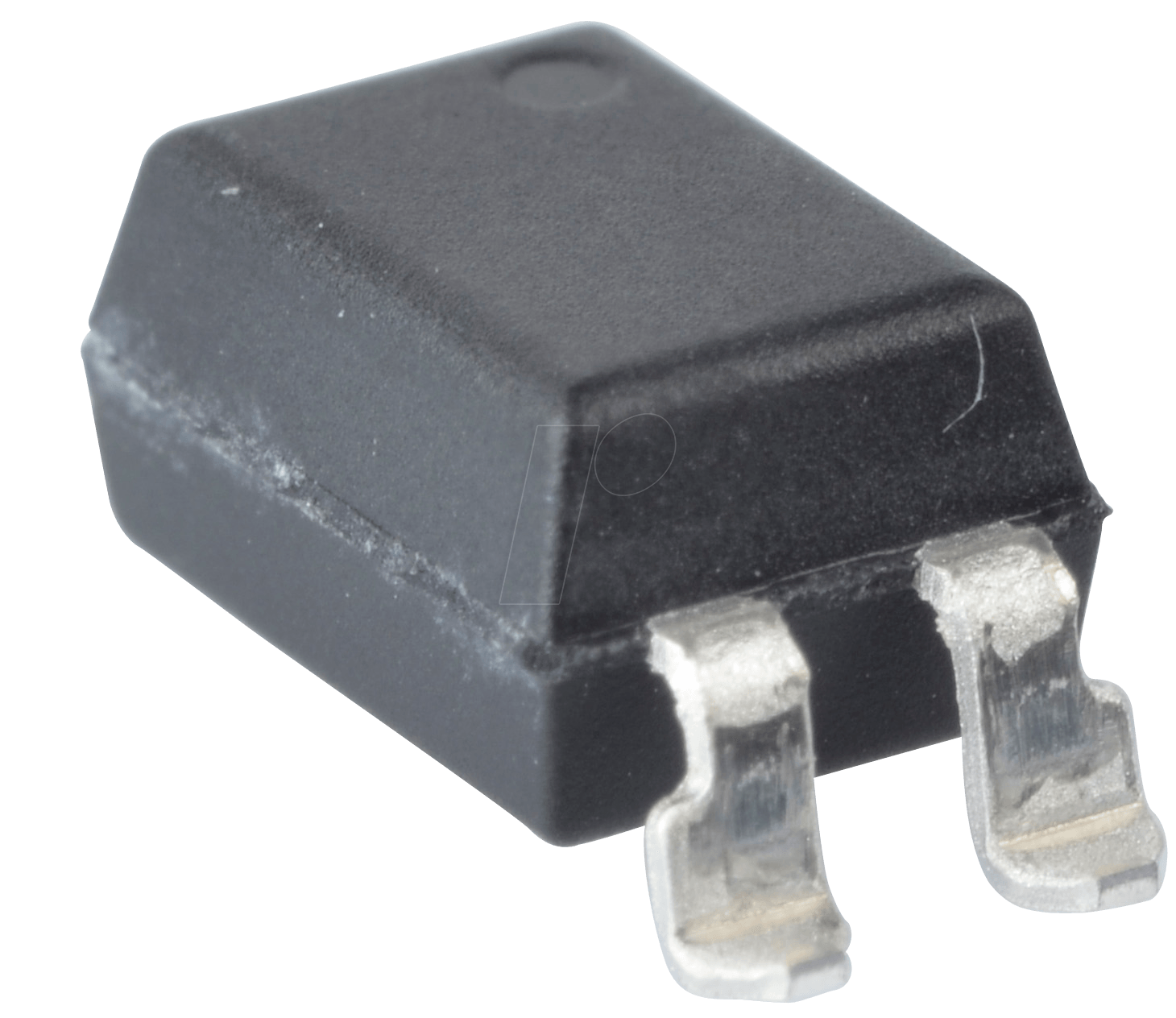

| Produktbezeichnung | LTV 356T-SMD – 1-fach Optokoppler |
| Anzahl Kanäle | 1 |
| Durchschlagsfestigkeit (RMS) | 3,75kV |
| Nennspannung (V_CE) | 80V |
| Maximaler Ausgangsstrom (I_C) | 50mA |
| Übertragungsverhältnis (CTR) | 50-600% |
| Bauform | SMD (Surface-Mount Device) |
| Gehäusetyp | MFP-4 (Multi-Function Package) |
| Isolationsspannung | Die durch die Durchschlagsfestigkeit definierte Isolationsspannung ist ein Schlüsselmerkmal für die Sicherheit. Sie trennt zuverlässig bis zu 3,75kV zwischen der Eingangs- und Ausgangsseite. |
| Betriebstemperaturbereich | Die genauen Temperaturbereiche sind für die Langzeitstabilität in verschiedenen Umgebungen entscheidend. Dieser Optokoppler ist für typische industrielle Temperaturbereiche ausgelegt, was seine Zuverlässigkeit auch unter wechselnden Bedingungen sicherstellt. |
| Eingangsstrom (I_F) | Die Spezifikation für den Vorwärtsstrom der internen LED ist maßgeblich für die Aktivierung und die Helligkeit des Lichtsignals, welches wiederum das Übertragungsverhältnis beeinflusst. Typischerweise im Bereich weniger Milliampere für optimale Leistung. |
| Ausgangsstrom (I_C) | Bis zu 50mA Ausgangsstrom ermöglichen die Ansteuerung einer Vielzahl von nachgeschalteten Komponenten wie Transistoren oder Logikgattern. |
Anwendungsbereiche und Einsatzmöglichkeiten
Der LTV 356T-SMD – 1-fach Optokoppler findet breite Anwendung in verschiedenen Segmenten der Elektronikindustrie, wo eine zuverlässige Signalentkopplung und Schutz vor Hochspannung unerlässlich sind:
- Industrielle Automatisierung und Steuerungstechnik: Zur Entkopplung von SPS-Signalen, Sensorik, Aktuatorik und Motorsteuerungen, um Störungen aus der rauen industriellen Umgebung fernzuhalten.
- Stromversorgungen und Netzteile: Sicherstellung der galvanischen Trennung zwischen Primär- und Sekundärseite, was die Sicherheit des Benutzers erhöht und die Kompatibilität mit verschiedenen Stromnetzen verbessert.
- Medizintechnik: Einsatz in medizinischen Geräten, bei denen Patientensicherheit oberste Priorität hat. Die galvanische Trennung verhindert gefährliche Stromschläge.
- Kommunikationstechnik: Entkopplung von Schnittstellen, um empfindliche Kommunikationschips vor Überspannungen und Rauschen zu schützen.
- Labor- und Messtechnik: Gewährleistung der Signalintegrität und des Schutzes von Messgeräten in Umgebungen mit potenziell instabilen oder gefährlichen elektrischen Bedingungen.
- Audio- und Videotechnik: Minimierung von Brummschleifen und Rauschen in professionellen Audio- und Videosystemen durch galvanische Trennung.
Die technische Raffinesse hinter der Entkopplung
Die Wahl des richtigen Optokopplers beeinflusst maßgeblich die Leistungsfähigkeit und Zuverlässigkeit einer Schaltung. Der LTV 356T-SMD – 1-fach Optokoppler ist nicht nur ein einfaches Bauteil; er repräsentiert eine durchdachte Ingenieursleistung, die auf den Prinzipien der Halbleiterphysik und optischen Signalübertragung basiert. Die präzise Abstimmung zwischen der Emissionsstärke der internen LED und der Empfindlichkeit des Fototransistors ist entscheidend für das angegebene Übertragungsverhältnis von 50-600%. Dieses breite Spektrum ermöglicht es, dass eine kleine Änderung des Eingangsstroms eine entsprechend skalierte Änderung des Ausgangsstroms bewirkt, was Flexibilität in der Schaltungsgestaltung bietet.
Die Konstruktion im MFP-4 Gehäuse ist typisch für hochzuverlässige SMD-Komponenten. Dieses Gehäuseformat bietet nicht nur eine kompakte Grundfläche auf der Leiterplatte, was für moderne, platzsparende Designs unerlässlich ist, sondern auch eine robuste mechanische Integrität. Die thermischen Eigenschaften des Gehäuses sind ebenfalls optimiert, um die Betriebstemperatur des Bauteils unter Kontrolle zu halten und somit die Lebensdauer und Konsistenz der Leistung zu gewährleisten. Die hohe Durchschlagsfestigkeit von 3,75kV wird durch sorgfältig gestaltete Isolationsbarrieren innerhalb des Gehäuses erreicht, die eine physikalische Trennung der internen Komponenten sicherstellen.
Die Auswahl von hochwertigen Halbleitermaterialien für die LED und den Fototransistor ist von zentraler Bedeutung für die Performance. Spezifische GaAlAs- oder ähnliche Materialien, die für ihre Effizienz bei der Umwandlung von elektrischer Energie in Licht und umgekehrt bekannt sind, kommen hier zum Einsatz. Dies trägt zu einem geringen Leckstrom und einer stabilen Charakteristik über einen weiten Temperaturbereich bei. Die garantierte Mindestspannung von 80V am Kollektor-Emitter des Fototransistors (V_CE) unterstreicht die Fähigkeit des Bauteils, auch in Systemen mit höheren Spannungsniveaus eingesetzt zu werden, ohne die Integrität des Ausgangssignals zu gefährden.
FAQ – Häufig gestellte Fragen zu LTV 356T-SMD – 1-fach Optokoppler, 3,75kV, 80V, 50mA, 50-600%, MFP-4
Was bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass zwei Stromkreise elektrisch voneinander isoliert sind, aber dennoch Signale austauschen können. Dies ist entscheidend für die Sicherheit, da es verhindert, dass gefährliche Spannungen von einem Stromkreis auf einen anderen überspringen. Sie schützt auch empfindliche elektronische Bauteile vor Störungen und Überspannungen.
Welche Vorteile bietet die hohe Durchschlagsfestigkeit von 3,75kV?
Eine Durchschlagsfestigkeit von 3,75kV bedeutet, dass der Optokoppler Spannungsdifferenzen bis zu diesem Wert sicher isolieren kann. Dies schützt die nachgeschalteten Schaltungen vor schädlichen transienten Überspannungen, die beispielsweise durch Schaltvorgänge, Blitzeinschläge oder Erdfehler entstehen können.
Ist der LTV 356T-SMD – 1-fach Optokoppler für alle Arten von Signalübertragungen geeignet?
Der Optokoppler ist für digitale und analoge Signalübertragungen konzipiert, solange die Spitzenwerte von Spannung und Strom innerhalb der Spezifikationen bleiben. Das breite Übertragungsverhältnis von 50-600% ermöglicht eine flexible Anpassung an verschiedene Signalpegel und Verstärkungsanforderungen.
Was bedeutet das Übertragungsverhältnis (CTR) von 50-600%?
Das Übertragungsverhältnis (CTR – Current Transfer Ratio) gibt das Verhältnis des Ausgangsstroms (Kollektorstrom) zum Eingangsstrom (LED-Vorwärtsstrom) an. Ein Wert von 50-600% bedeutet, dass der Ausgangsstrom ein Vielfaches des Eingangsstroms betragen kann, was eine effektive Signalverstärkung ermöglicht oder eine Anpassung an unterschiedliche Stromquellen erlaubt.
Ist die SMD-Bauform für die Bestückung auf Leiterplatten vorteilhaft?
Ja, die SMD-Bauform (Surface-Mount Device) ist für moderne automatisierte Bestückungsprozesse optimiert. Sie ermöglicht eine höhere Packungsdichte auf der Leiterplatte, reduziert die Größe der gesamten Schaltung und erleichtert die Herstellung von kompakten und leichten elektronischen Geräten.
Wo liegen die Hauptunterschiede zu älteren oder einfacheren Optokoppler-Lösungen?
Der LTV 356T-SMD – 1-fach Optokoppler unterscheidet sich durch seine höhere Durchschlagsfestigkeit, präzisere elektrische Charakteristika und eine optimierte Bauform für moderne Fertigungsprozesse. Die breite CTR-Spanne bietet zudem mehr Flexibilität als Optokoppler mit festen Übertragungsverhältnissen.
Welche Art von Anwendungen profitieren am meisten von diesem spezifischen Optokoppler?
Anwendungen, die eine hohe Sicherheit, Störfestigkeit und präzise Signalentkopplung erfordern, wie z.B. industrielle Steuerungen, Stromversorgungen, medizinische Geräte und Telekommunikationssysteme, profitieren am meisten von den Eigenschaften dieses Optokopplers.
