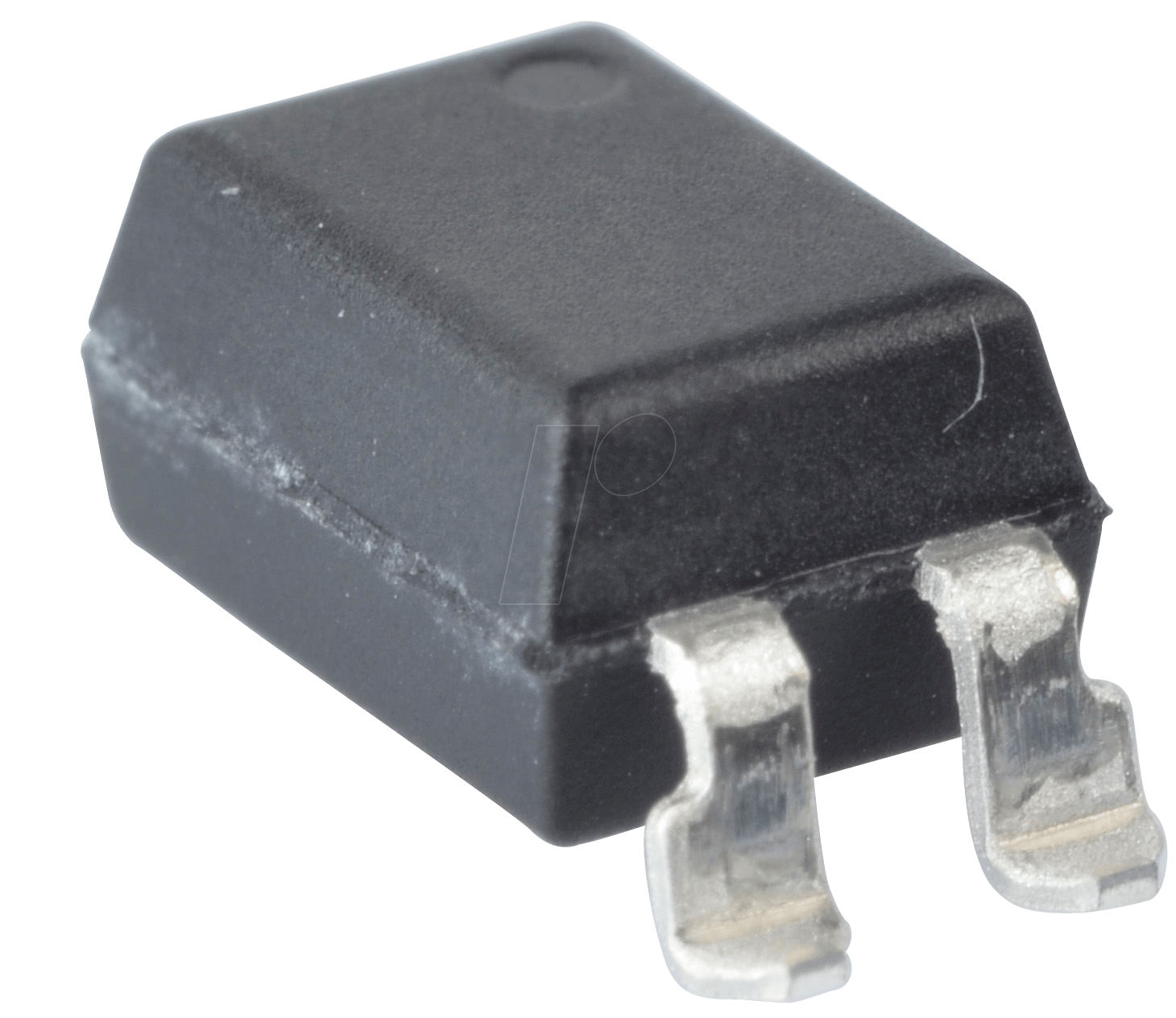

Optimale Signalentkopplung und Schutz für Ihre Elektronik: LTV 354T-SMD Optokoppler
Der LTV 354T-SMD ist die professionelle Lösung für Elektronikentwickler und Systemintegratoren, die eine zuverlässige galvanische Trennung zwischen verschiedenen Schaltungsteilen benötigen. Dieses hochleistungsfähige Bauteil schützt empfindliche Steuerkreise effektiv vor Überspannungen, Rauschen und schädlichen elektrischen Störungen, die in industriellen Umgebungen oder bei der Anbindung an Netzspannung häufig auftreten. Mit seiner kompakten Bauform und seinen exzellenten elektrischen Eigenschaften ist der LTV 354T-SMD die überlegene Wahl für Anwendungen, bei denen Sicherheit, Stabilität und Langlebigkeit oberste Priorität haben.
Höchste Standards in galvanischer Trennung: Die Vorteile des LTV 354T-SMD
Im Vergleich zu herkömmlichen Trennlösungen bietet der LTV 354T-SMD eine herausragende Isolationsspannung von 3,75 kV und eine integrierte Isolationsbarriere, die eine signifikant höhere Zuverlässigkeit und Sicherheit gewährleistet. Die präzise Steuerung des Stromflusses mit einer Ausgangsspannung von bis zu 35V und einem maximalen Ausgangsstrom von 50mA ermöglicht eine feinfühlige Anpassung an verschiedenste Schaltungsanforderungen. Die hohe Stromübertragungsrate (CTR) von 20-400% sichert eine effiziente Signalübertragung auch bei geringen Eingangssignalen und diversen Temperaturbedingungen. Die Verwendung im MFP-4 Gehäuse garantiert zudem eine einfache Handhabung und Integration in moderne Leiterplattenlayouts.
Leistungsmerkmale, die überzeugen
- Galvanische Trennung: Schützt empfindliche Steuersysteme durch vollständige elektrische Entkopplung von Hochspannungsbereichen.
- Hohe Isolationsspannung: Mit 3,75 kV supraleitetem Isolationspotential bietet er erstklassigen Schutz gegen Spannungsspitzen und Transienten.
- Präzise Signalsteuerung: Ermöglicht eine genaue Steuerung von Ausgangsströmen bis 50 mA bei einer Ausgangsspannung von bis zu 35 V.
- Flexible Stromübertragungsrate (CTR): Der Bereich von 20-400% erlaubt eine optimale Anpassung an unterschiedliche Eingangssignalstärken und gewährleistet eine robuste Signalintegrität.
- Kompakte Bauform (MFP-4): Vereinfacht die Integration in platzkritische Designs und optimiert das Leiterplattendesign.
- Zuverlässigkeit und Langlebigkeit: Konstruiert für anspruchsvolle Umgebungen und langfristigen Einsatz unter wechselnden Bedingungen.
- Geräuschreduktion: Minimiert elektromagnetische Interferenzen (EMI) und sorgt für ein sauberes Signalrauschen.
Anwendungsbereiche für maximale Sicherheit und Effizienz
Der LTV 354T-SMD Optokoppler ist prädestiniert für eine breite Palette von anspruchsvollen Anwendungen. In der Industriellen Automatisierung dient er zur sicheren Anbindung von Sensoren und Aktoren an speicherprogrammierbare Steuerungen (SPS), um gefährliche Spannungen von der Steuerelektronik fernzuhalten. Bei der Entwicklung von Stromversorgungen und Netzteilen ist er unerlässlich, um die Niederspannungs-Sekundärseite von der hochspannungsführenden Primärseite zu entkoppeln, was sowohl die Sicherheit des Bedieners als auch die Langlebigkeit des Geräts erhöht. Im Bereich der Medizintechnik, wo höchste Sicherheitsstandards gelten, ermöglicht er die sichere Isolation von Patientenmessgeräten von störenden externen Signalen und potenziellen Fehlerströmen. Auch in der Kommunikationstechnik und bei der Entwicklung von Test- und Messgeräten gewährleistet er die Integrität und Sicherheit von Datenleitungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | 1-fach Optokoppler-AC |
| Modell | LTV 354T-SMD |
| Gehäuseform | MFP-4 |
| Maximale Isolationsspannung (RMS) | 3,75 kV |
| Maximale Ausgangsspannung (V_OUT) | 35 V |
| Maximaler Ausgangsstrom (I_OUT) | 50 mA |
| Stromübertragungsrate (CTR) | 20 – 400 % |
| Optische Kopplungstechnologie | Standard-LED und Fototransistor |
| Anwendungsumgebung | Industrielle Anwendungen, Stromversorgungen, Medizintechnik, Automatisierung, Telekommunikation |
| Betriebstemperaturbereich | Typisch -40°C bis +85°C (abhängig vom spezifischen Datenblatt des Herstellers) |
| Montageart | Oberflächenmontage (SMD) |
FAQ – Häufig gestellte Fragen zu LTV 354T-SMD – 1-fach Optokoppler-AC, 3,75kV, 35V, 50mA, 20-400%, MFP-4
Was ist die Hauptfunktion eines Optokopplers wie des LTV 354T-SMD?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Stromkreisen. Dies bedeutet, dass die beiden Stromkreise elektrisch voneinander isoliert sind, während Signale über Licht (mittels einer LED und eines Fototransistors) übertragen werden. Dies schützt empfindliche Schaltungen vor Spannungsspitzen und Störungen aus dem getrennten Stromkreis.
Welche Vorteile bietet die hohe Isolationsspannung von 3,75 kV?
Die hohe Isolationsspannung von 3,75 kV bietet einen signifikanten Schutz gegen hochfrequente Störungen und transiente Spannungsspitzen. Dies ist entscheidend in Umgebungen mit Netzspannung oder in industriellen Anwendungen, wo solche Störungen häufig auftreten und empfindliche Elektronik beschädigen können.
Wie beeinflusst die variable Stromübertragungsrate (CTR) von 20-400% die Anwendung?
Eine variable CTR bietet eine hohe Flexibilität. Ein niedrigerer CTR-Wert kann für stromsparende Anwendungen nützlich sein, während ein höherer CTR-Wert eine stärkere Signalübertragung auch bei schwachen Eingangssignalen ermöglicht. Dieser breite Bereich erlaubt eine präzise Anpassung des Optokopplers an die spezifischen Anforderungen verschiedener Schaltungen.
Für welche Art von Schaltungen ist das MFP-4 Gehäuse besonders geeignet?
Das MFP-4 Gehäuse ist ein Standard für Oberflächenmontage (SMD). Es ist ideal für moderne Leiterplattenlayouts, bei denen Platz eine wichtige Rolle spielt. Die kompakte Bauweise erleichtert die automatische Bestückung und integriert sich nahtlos in dicht gepackte elektronische Designs.
Kann der LTV 354T-SMD in sicherheitskritischen Anwendungen eingesetzt werden?
Ja, aufgrund seiner robusten galvanischen Trennung und hohen Isolationsspannung eignet sich der LTV 354T-SMD hervorragend für sicherheitskritische Anwendungen, wie beispielsweise in der Medizintechnik oder in industriellen Steuerungs- und Sicherheitssystemen, wo die Trennung von gefährlichen Spannungen unerlässlich ist.
Was bedeutet AC-Kopplung im Kontext dieses Optokopplers?
AC-Kopplung in diesem Kontext bezieht sich auf die Fähigkeit des Optokopplers, Wechselstromsignale zu übertragen, während die Gleichstromkomponenten getrennt bleiben. Dies ist vorteilhaft in Anwendungen, wo sowohl AC- als auch DC-Signale vorhanden sind und eine präzise Trennung erforderlich ist.
Welche typischen Probleme werden durch den Einsatz dieses Optokopplers gelöst?
Der LTV 354T-SMD löst Probleme wie die Beschädigung empfindlicher Steuergeräte durch Überspannungen und Rauschen, die Gefahr von Stromschlägen durch mangelnde Isolation, sowie die fehlerhafte Signalübertragung durch elektrische Störungen. Er schafft eine zuverlässige und sichere Schnittstelle zwischen unterschiedlichen Spannungsebenen.
