Leiterplattenverbinder (LPV): Präzision und Zuverlässigkeit für Ihre Elektronikprojekte

Bei Lan.de bieten wir Ihnen eine exklusive Auswahl an hochwertigen Leiterplattenverbindern (LPV), die das Rückgrat jeder modernen elektronischen Baugruppe bilden. Ob Sie ein erfahrener Ingenieur sind, der komplexe Industrieanwendungen realisiert, ein kreativer Entwickler, der innovative Prototypen entwirft, oder ein ambitionierter Hobby-Elektroniker – unser Sortiment deckt eine breite Palette an Anforderungen ab. Von kompakten Steckverbindern für platzkritische Designs bis hin zu robusten Lösungen für anspruchsvolle Umgebungen finden Sie hier die perfekte Verbindungstechnologie, um Signalintegrität und mechanische Stabilität zu gewährleisten.

Entdecken Sie die Vielfalt an Leiterplattenverbindern (LPV)

Das Feld der Leiterplattenverbinder ist beeindruckend vielfältig, und wir haben für Sie die wichtigsten Kategorien zusammengestellt, um Ihnen die Auswahl zu erleichtern. Unsere LPV-Lösungen umfassen verschiedenste Anschlussarten, Montageoptionen und technische Spezifikationen, die auf spezifische Branchenanforderungen zugeschnitten sind. Dazu gehören unter anderem:

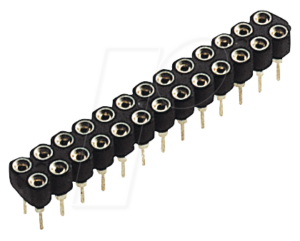

• Stiftleisten und Buchsenleisten: Ideal für modulare Designs und einfache Steckverbindungen auf der Leiterplatte.
• Reihenklemmen und Schraubklemmen: Bieten eine sichere und feste Verbindung, oft für höhere Stromstärken und in industriellen Umgebungen.

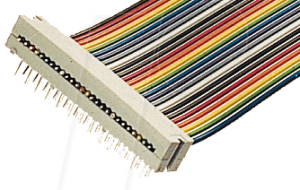

• Flachbandkabelverbinder: Perfekt für die Datenübertragung zwischen Komponenten oder Baugruppen, wo Flexibilität und Platzersparnis gefragt sind.

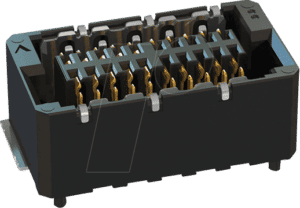

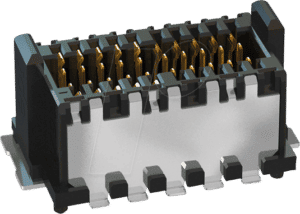

• Wafer und Steckverbinder-Systeme: Komplexe Lösungen für anspruchsvolle Anwendungen, die oft mehrere Signale und Stromversorgungen bündeln.
• IDC-Verbinder (Insulation Displacement Connectors): Ermöglichen schnelles und werkzeugloses Anschluss von Flachbandkabeln.
• Koaxialverbinder: Spezialisiert auf die Übertragung von Hochfrequenzsignalen, essenziell für Telekommunikations- und HF-Anwendungen.
• Steckverbinder für Schalttafeln: Konzipiert für die Frontplattenmontage und den einfachen Zugang von außen.

Jede dieser Kategorien bietet spezifische Vorteile, sei es in Bezug auf Einfachheit, Robustheit, Anzahl der Pole, Strombelastbarkeit oder Übertragungsgeschwindigkeit. Wir führen Produkte von renommierten Herstellern wie Molex, TE Connectivity, Würth Elektronik und Phoenix Contact, die für ihre herausragende Qualität und Zuverlässigkeit bekannt sind.

Worauf müssen Kunden beim Kauf von Leiterplattenverbindern (LPV) achten?

Die Auswahl des richtigen Leiterplattenverbinders ist entscheidend für die Funktionalität, Langlebigkeit und Sicherheit Ihrer elektronischen Geräte. Berücksichtigen Sie folgende Punkte, um eine fundierte Entscheidung zu treffen:

• Elektrische Anforderungen: Achten Sie auf die Nennspannung (Voltage Rating) und den maximalen Strom, den der Verbinder sicher handhaben kann. Die Kontaktwiderstände sind ebenfalls wichtig für die Signalintegrität.
• Anzahl der Pole/Kontakte: Wählen Sie einen Verbinder mit der exakt benötigten Anzahl an Kontakten, um unnötige Komplexität oder Einschränkungen zu vermeiden.
• Montageart: Sollen die Verbinder auf der Leiterplatte durchkontaktiert (Through-Hole) oder oberflächenmontiert (SMD) werden? Manche Verbinder werden auch direkt auf die Leiterplatte gelötet oder geschraubt.
• Rastermaß (Pitch): Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Es ist entscheidend für die mechanische Kompatibilität und die Packungsdichte auf der Leiterplatte. Gängige Rastermaße sind z.B. 2,54 mm, 2,00 mm oder 1,27 mm.
• Mechanische Stabilität und Gehäuse: Überlegen Sie, ob der Verbinder mechanischen Belastungen wie Vibrationen, Zugkräften oder Stößen ausgesetzt ist. Die Gehäusematerialien (z.B. PBT, PA66) und die Verriegelungsmechanismen (z.B. Rastzungen, Schraubsicherung) spielen hier eine Rolle.
• Umgebungsbedingungen: Berücksichtigen Sie Temperatur, Luftfeuchtigkeit, chemische Einflüsse oder Staub. Spezielle Beschichtungen oder IP-Schutzklassen können erforderlich sein.
• Zulassungen und Normen: Für sicherheitskritische Anwendungen sind Zertifizierungen wie UL, CSA oder VDE unerlässlich. Achten Sie auf die Einhaltung relevanter Industriestandards (z.B. IEC-Normen).
• Material und Verarbeitung: Die Kontakte bestehen oft aus Kupferlegierungen mit galvanischer Veredelung (z.B. Verzinnung, Versilberung, Vergoldung) zur Verbesserung der Leitfähigkeit und Korrosionsbeständigkeit.
• Anschlussart des Gegenstücks: Stellen Sie sicher, dass das Gegenstück zum LPV-Verbinder kompatibel ist (z.B. Kabelstecker, Buchsen).

Technologische Aspekte und branchenspezifische LPV-Lösungen

Moderne Leiterplattenverbinder sind weit mehr als einfache elektrische Koppler. Sie sind integraler Bestandteil intelligenter Systeme und müssen anspruchsvolle technische Herausforderungen meistern. Die Weiterentwicklung von miniaturisierten LPVs ermöglicht eine höhere Integrationsdichte auf der Leiterplatte, was insbesondere in der Konsumerelektronik und Medizintechnik von großer Bedeutung ist. Für Anwendungen im Automobilbereich oder in der Industrie sind extrem robuste und vibrationsfeste Verbindungen gefragt, die auch unter widrigsten Bedingungen zuverlässig funktionieren. Dies wird oft durch spezielle Gehäusematerialien wie glasfaserverstärkte Kunststoffe und präzise Verriegelungsmechanismen erreicht.

Im Bereich der Datenübertragung gewinnen verbesserte elektrische Eigenschaften an Bedeutung. So sind LPVs für hohe Frequenzen (GHz-Bereich) oder für die Übertragung schneller serieller Schnittstellen wie USB 3.x, Ethernet oder PCIe immer gefragter. Diese erfordern eine optimierte Impedanzanpassung und eine geringe Signalreflexion. Die Entwicklung von Hochstromverbindern, die hohe Amperezahlen sicher und effizient führen können, ist ebenfalls ein wichtiger Trend, der durch die zunehmende Elektrifizierung in vielen Branchen getrieben wird.

Darüber hinaus spielen ökologische Aspekte eine zunehmend wichtige Rolle. Hersteller setzen vermehrt auf RoHS-konforme Materialien und halogenfreie Gehäuse. Die Entwicklung von LPVs, die eine längere Lebensdauer haben und somit die Notwendigkeit häufiger Austauschzyklen reduzieren, trägt ebenfalls zur Nachhaltigkeit bei.

Vergleichstabelle: Leiterplattenverbinder (LPV) nach Einsatzgebiet

FAQ – Häufig gestellte Fragen zu Leiterplattenverbindern (LPV)

Was ist der Unterschied zwischen SMD- und THT-Leiterplattenverbindern?

SMD steht für Surface Mount Technology, was bedeutet, dass der Verbinder direkt auf die Oberfläche der Leiterplatte gelötet wird. THT steht für Through-Hole Technology, hier werden die Anschlusspins durch Bohrlöcher in der Leiterplatte gesteckt und auf der Rückseite verlötet. SMD-Verbinder sind oft kleiner und eignen sich für automatisierte Bestückung, während THT-Verbinder in der Regel eine mechanisch robustere Verbindung bieten und oft für höhere Stromstärken oder in Umgebungen mit Vibrationen bevorzugt werden.

Welche Bedeutung hat das Rastermaß (Pitch) bei LPVs?

Das Rastermaß (Pitch) gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf dem Verbinder an. Es ist ein entscheidendes Kriterium für die Größe des Verbinders und die Anzahl der Kontakte, die auf einer bestimmten Fläche untergebracht werden können. Ein kleineres Rastermaß ermöglicht eine höhere Packungsdichte, erfordert aber präzisere Fertigungsprozesse und kann die Strombelastbarkeit und Robustheit beeinflussen. Gängige Rastermaße sind 2,54 mm (0,1 Zoll), 2,00 mm, 1,27 mm und noch kleinere.

Was bedeutet RoHS-Konformität bei Leiterplattenverbindern?

RoHS (Restriction of Hazardous Substances) ist eine EU-Richtlinie, die die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten einschränkt. RoHS-konforme LPVs enthalten keine oder nur sehr geringe Mengen an Blei, Quecksilber, Cadmium, sechswertigem Chrom, polybromierten Biphenylen (PBB) und polybromierten Diphenylethern (PBDE). Dies ist wichtig für die Einhaltung gesetzlicher Vorschriften und für umweltfreundliche Produkte.

Wie wähle ich den richtigen Strombelastungswert (Current Rating) für einen LPV?

Die Strombelastbarkeit (Current Rating) eines LPV gibt den maximalen Strom an, den ein einzelner Kontakt oder der gesamte Verbinder sicher und ohne Überhitzung führen kann. Es ist wichtig, diesen Wert basierend auf der maximal erwarteten Stromstärke in Ihrer Schaltung zu wählen. Ein zu niedriger Wert kann zu Überhitzung, Beschädigung des LPV oder sogar zu Brandgefahr führen. Berücksichtigen Sie auch Faktoren wie die Umgebungstemperatur und die Art der Strombelastung (Dauerstrom, Pulsstrom).

Was sind IDC-Verbinder und wann werden sie eingesetzt?

IDC steht für Insulation Displacement Connector. Diese Verbinder ermöglichen das schnelle und werkzeuglose Anschließen von Adern eines Flachbandkabels, indem die Isolierung der Leiter durch scharfe Klingen des Steckverbinders durchdrungen wird. Sie sind ideal für Anwendungen, bei denen viele Leiter gleichzeitig und schnell verbunden werden müssen, z. B. in der Datenübertragung zwischen Hauptplatinen und Peripheriegeräten oder in automatisierten Fertigungsprozessen.

Warum ist die Wahl des Gehäusematerials bei LPVs wichtig?

Das Gehäusematerial beeinflusst die mechanische Stabilität, die Temperaturbeständigkeit, die chemische Resistenz und die elektrischen Isoliereigenschaften des LPV. Gängige Materialien sind thermoplastische Kunststoffe wie PBT (Polybutylenterephthalat), PA66 (Polyamid 66) oder PPS (Polyphenylensulfid), oft verstärkt mit Glasfasern. Die Wahl des richtigen Materials hängt stark von den Umgebungsbedingungen und den Anforderungen der Anwendung ab. Beispielsweise sind glasfaserverstärkte Kunststoffe für höhere Festigkeit und Temperaturbeständigkeit geeignet.

Welche Rolle spielen Zertifizierungen wie UL oder VDE bei LPVs?

Zertifizierungen wie UL (Underwriters Laboratories) oder VDE (Verband der Elektrotechnik Elektronik Informationstechnik) sind wichtige Qualitäts- und Sicherheitsnachweise. Sie bestätigen, dass der LPV unabhängig geprüft wurde und bestimmte Sicherheitsstandards erfüllt. Diese Zertifizierungen sind oft unerlässlich für die Vermarktung von Produkten in bestimmten Regionen oder Branchen, insbesondere in sicherheitskritischen Bereichen wie der Medizintechnik oder der Automatisierungstechnik.
