Leiterplattenklemmen: Präzise Verbindungen für Ihre Elektronikprojekte
Entdecken Sie in unserem Sortiment eine umfassende Auswahl an Leiterplattenklemmen, die für höchste Ansprüche an Zuverlässigkeit und Leistung konzipiert sind. Ob Sie in der Industrieautomatisierung, der Medizintechnik, der Unterhaltungselektronik oder im Prototyping tätig sind, unsere Klemmen bieten die ideale Lösung für eine sichere und effiziente elektrische Verbindung. Wir haben diese Kategorie sorgfältig zusammengestellt, um Ingenieuren, Entwicklern und Technikern eine breite Palette an Anschlussmöglichkeiten, von klassischen Schraubklemmen bis hin zu innovativen Push-in-Technologien, zur Verfügung zu stellen.
Der Kern jeder Schaltung: Was sind Leiterplattenklemmen?
Leiterplattenklemmen, oft auch als Steckverbinder für Leiterplatten oder PCB-Klemmen bezeichnet, sind essenzielle Komponenten in der modernen Elektronikfertigung. Sie dienen dazu, elektrische Verbindungen zwischen verschiedenen Bauteilen oder Systemen herzustellen. Ihre Hauptaufgabe ist es, Drähte oder Kabel sicher und zuverlässig mit den Kontaktflächen auf einer Leiterplatte zu verbinden. Dies ermöglicht eine modulare Bauweise von Geräten und vereinfacht Montage- sowie Wartungsprozesse erheblich. Die Auswahl der richtigen Klemme ist entscheidend für die Signalintegrität, die elektrische Sicherheit und die Langlebigkeit des Endprodukts.
Worauf Sie beim Kauf von Leiterplattenklemmen achten sollten
Die Auswahl der passenden Leiterplattenklemme ist von zentraler Bedeutung für die Funktionalität und Sicherheit Ihrer elektronischen Geräte. Berücksichtigen Sie folgende kritische Kriterien:
- Anschlussart: Bevorzugen Sie Schraubklemmen für maximale mechanische Stabilität und Vibrationsfestigkeit? Oder ist eine schnelle und werkzeuglose Montage mittels Push-in-Technologie für Sie vorteilhafter? Andere Optionen umfassen Federklemmen, Crimpverbindungen oder IDC-Anschlüsse (Insulation Displacement Connector).
- Anzahl der Pole (Anzahl der Anschlüsse): Wie viele individuelle Verbindungen benötigen Sie auf engstem Raum? Die Anzahl der Pole bestimmt die Komplexität und Leistungsfähigkeit des Anschlusses.
- Rastermaß (Pitch): Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte an. Es ist entscheidend für die Platzierung auf der Leiterplatte und die Miniaturisierung. Gängige Rastermaße reichen von unter 2 mm bis über 10 mm.
- Maximaler Strom und Spannung: Jede Klemme ist für bestimmte Strom- und Spannungswerte ausgelegt. Überprüfen Sie stets die technischen Spezifikationen, um sicherzustellen, dass die Klemme den Anforderungen Ihrer Anwendung entspricht und Sicherheitsmargen vorhanden sind.
- Anschlussquerschnitt (AWG / mm²): Welchen Querschnitt müssen die zu verbindenden Kabel oder Litzen aufweisen? Die Klemme muss diesen Querschnitt sicher aufnehmen und eine dauerhaft geringe Übergangswiderstand gewährleisten.
- Schutzart (IP-Rating): In Umgebungen mit Staub, Feuchtigkeit oder Spritzwasser ist eine Klemme mit entsprechender IP-Schutzart unerlässlich, um die Langlebigkeit und Zuverlässigkeit der Verbindung zu gewährleisten.
- Material und Isolierung: Hochwertige Materialien wie thermoplastische Kunststoffe (z.B. PA, PBT) mit guten elektrischen und thermischen Eigenschaften sind Standard. Achten Sie auf UL-Zulassungen und flammhemmende Eigenschaften (z.B. nach UL 94-V0).
- Zulassungen und Normen: Für sicherheitsrelevante Anwendungen sind Zertifizierungen wie VDE, UL oder IEC von entscheidender Bedeutung.
- Umweltanforderungen: Berücksichtigen Sie Temperaturbereiche, Feuchtigkeitsbeständigkeit und eventuell benötigte RoHS-Konformität oder REACH-Konformität für den Einsatz in spezifischen Märkten.
Vielfalt der Anschlussmöglichkeiten: Ein Überblick
Unser Sortiment an Leiterplattenklemmen deckt eine breite Palette an Technologien ab, um den spezifischen Anforderungen jeder Anwendung gerecht zu werden. Die Wahl der richtigen Technologie beeinflusst nicht nur die Installationsgeschwindigkeit, sondern auch die Langzeitstabilität der Verbindung.

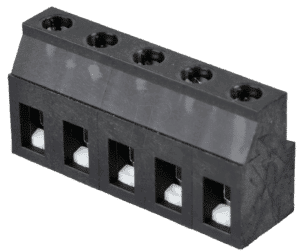

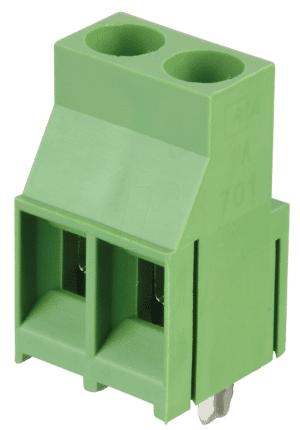

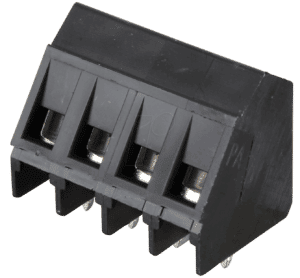

Schraubklemmen: Die bewährte Lösung
Schraubklemmen sind seit Jahrzehnten ein Standard in der Industrie. Sie bieten eine robuste und zuverlässige Verbindung durch mechanisches Anpressen des Leiters an eine Anschlussklemme mittels einer Schraube. Dies gewährleistet eine hohe mechanische Festigkeit und ist besonders geeignet für Anwendungen, bei denen Vibrationen auftreten können. Sie sind in verschiedenen Ausführungen erhältlich, darunter Reihenklemmen, Winkelklemmen und Einzelelemente.

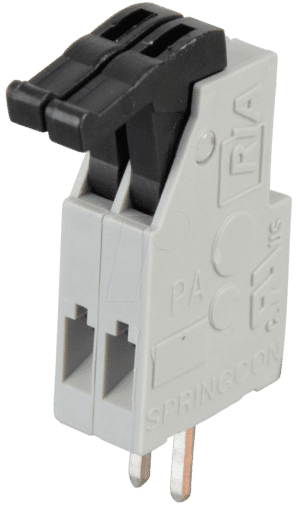

Federklemmen: Schnelle und sichere Verbindungen
Federklemmen nutzen eine integrierte Feder, um den Leiter fest gegen die Kontaktfläche zu drücken. Dies eliminiert die Notwendigkeit, Schrauben anzuziehen, was die Montagezeit erheblich verkürzt. Sie bieten eine gute Vibrationsfestigkeit und sind eine beliebte Wahl für Anwendungen, bei denen Effizienz im Vordergrund steht.
Push-in-Klemmen: Werkzeuglose Montage auf höchstem Niveau
Die Push-in-Technologie repräsentiert eine moderne und effiziente Methode zum Anschluss von Leitern. Hierbei wird der abisolierte Draht einfach in die dafür vorgesehene Öffnung gesteckt, wo eine interne Klemmfeder den Leiter sicher fixiert. Diese Technologie ermöglicht eine schnelle, werkzeuglose Installation und ist ideal für Massenproduktionen und Anwendungen, bei denen Zeitdruck herrscht. Sie minimiert das Risiko von Montagefehlern und reduziert die Kosten.
IDC-Klemmen (Insulation Displacement Connectors)
IDC-Klemmen eignen sich hervorragend für den Anschluss von Flachbandkabeln. Sie verfügen über scharfe Kontakte, die durch die Isolierung des Kabels dringen und so eine elektrische Verbindung herstellen, ohne dass die Adern abisoliert werden müssen. Dies spart Zeit und ist eine sehr effiziente Methode für bestimmte Anwendungen.
Vergleichstabelle: Leiterplattentypen im Überblick
Um Ihnen die Auswahl zu erleichtern, finden Sie hier eine Übersicht typischer Klassifizierungen und Vergleichskriterien für Leiterplattenklemmen:
| Merkmal | Schraubklemmen | Federklemmen | Push-in-Klemmen | IDC-Klemmen |
|---|---|---|---|---|
| Montageart | Werkzeug erforderlich (Schraubendreher) | Werkzeuglos (oft mit Entriegelungswerkzeug) | Werkzeuglos (einfaches Stecken) | Werkzeuglos (Press-Werkzeug für Massenapplikationen) |
| Montagegeschwindigkeit | Mittel | Schnell | Sehr schnell | Sehr schnell |
| Vibrationsfestigkeit | Hoch | Gut | Gut | Mittel |
| Anschluss von Massiv-/Feindrähten | Gut bis sehr gut | Gut bis sehr gut (oft mit Aderendhülse) | Sehr gut (oft ohne Aderendhülse für massive/feindrähtige Drähte) | Speziell für Flachbandkabel |
| Wiederholtes Anschluss/Lösen | Gut | Gut | Gut | Begrenzt (kann Isolierung beschädigen) |
| Temperaturbereich | Breit | Mittel bis Breit | Mittel bis Breit | Mittel |
| Kosten | Gering bis Mittel | Mittel | Mittel bis Hoch | Mittel |
| Typische Anwendungen | Industrie, Stromversorgung, Motorsteuerung | Automatisierung, Steuerungstechnik, Haushaltsgeräte | Beleuchtungstechnik, Schaltschrankbau, schnelle Prototypen | Datenübertragung, interne Verbindungen bei Geräten |
Marken und Standards: Qualität, auf die Sie bauen können
Bei Lan.de setzen wir auf renommierte Hersteller, die für ihre Qualität, Innovationskraft und Zuverlässigkeit bekannt sind. Dazu gehören unter anderem Phoenix Contact, Wago, Weidmüller, TE Connectivity und Mennekes. Diese Hersteller legen Wert auf die Einhaltung internationaler Normen wie IEC, UL, VDE und CSA, was Ihnen die Sicherheit gibt, dass die von Ihnen gewählten Komponenten höchsten Sicherheits- und Leistungsstandards entsprechen. Achten Sie auf die spezifischen Zertifizierungen, die für Ihre Zielmärkte relevant sind.
Materialien und Technologie: Das Rückgrat der Langlebigkeit
Die Auswahl der richtigen Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer von Leiterplattenklemmen. Hochwertige Thermoplaste wie Polyamid (PA) und Polybutylenterephthalat (PBT) kommen häufig zum Einsatz, da sie ausgezeichnete elektrische Isolationseigenschaften, hohe Temperaturbeständigkeit und gute mechanische Festigkeit bieten. Für die Kontaktierung werden oft verzinntes oder versilbertes Messing, Kupferlegierungen oder auch Spezialmetalle verwendet, um eine geringe Übergangswiderstand und Korrosionsbeständigkeit zu gewährleisten. Moderne Technologien wie die Verwendung von Kupferlegierungen mit hoher Leitfähigkeit und die Optimierung der Klemmgeometrie tragen zur Minimierung von Leistungsverlusten und zur Erhöhung der Energieeffizienz Ihrer Schaltungen bei.
FAQ – Häufig gestellte Fragen zu Leiterplattenklemmen
Welche Leiterplattentypen eignen sich für den Außeneinsatz?
Für den Außeneinsatz oder in Umgebungen mit hoher Feuchtigkeit und Staub sollten Sie Leiterplattenklemmen mit einer entsprechenden IP-Schutzart (z.B. IP65 oder höher) wählen. Diese Klemmen sind speziell abgedichtet, um das Eindringen von Wasser und Partikeln zu verhindern. Achten Sie auch auf korrosionsbeständige Materialien.
Was bedeutet das Rastermaß (Pitch) und warum ist es wichtig?
Das Rastermaß (Pitch) bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Anschlusspunkte auf der Leiterplatte oder auf der Klemme selbst. Es ist ein kritischer Parameter für die Designflexibilität und die Miniaturisierung Ihrer elektronischen Schaltungen. Ein kleineres Rastermaß ermöglicht eine höhere Packungsdichte, erfordert aber präzisere Fertigungstoleranzen.
Kann ich verschiedene Kabeltypen mit einer einzigen Leiterplattenklemme verbinden?
Die Kompatibilität mit verschiedenen Kabeltypen hängt von der Konstruktion der spezifischen Leiterplattenklemme ab. Viele moderne Schraub- und Push-in-Klemmen sind so konzipiert, dass sie sowohl massive als auch feindrähtige Leiter, mit oder ohne Aderendhülse, aufnehmen können. Überprüfen Sie stets die technischen Spezifikationen des Herstellers.
Welche Vorteile bieten Push-in-Klemmen gegenüber Schraubklemmen?
Push-in-Klemmen bieten den entscheidenden Vorteil einer werkzeuglosen Montage, was die Installationszeit erheblich verkürzt und die Fehleranfälligkeit reduziert. Sie sind ideal für die Massenproduktion und Anwendungen, bei denen schnelle Verbindungen erforderlich sind. Schraubklemmen hingegen bieten oft eine höhere mechanische Festigkeit und sind besser für Umgebungen mit starken Vibrationen geeignet.
Sind Leiterplattenklemmen RoHS-konform?
Die meisten namhaften Hersteller bieten RoHS-konforme Leiterplattenklemmen an. RoHS (Restriction of Hazardous Substances) beschränkt die Verwendung bestimmter gefährlicher Materialien in Elektro- und Elektronikgeräten. Achten Sie auf die Produktkennzeichnungen oder fragen Sie gezielt nach RoHS-Konformität, wenn dies für Ihre Anwendung relevant ist.
Welche Rolle spielen Aderendhülsen bei der Verwendung von Leiterplattenklemmen?
Aderendhülsen werden verwendet, um die einzelnen Drähte einer Litze zu bündeln und zu stabilisieren, bevor sie in eine Klemme eingeführt werden. Sie verhindern ein Aufspreizen der Litzen, gewährleisten eine sichere und dauerhafte Verbindung und schützen die Klemme vor Beschädigungen. Bei vielen modernen Push-in-Klemmen ist die Verwendung von Aderendhülsen nicht zwingend erforderlich, sie wird aber oft empfohlen, um die Zuverlässigkeit zu erhöhen.
Wie kann ich die Lebensdauer meiner Leiterplattenklemmen maximieren?
Die Maximierung der Lebensdauer Ihrer Leiterplattenklemmen erreichen Sie durch die sorgfältige Auswahl einer Klemme, die für die spezifischen Umgebungs- und Belastungsbedingungen ausgelegt ist. Dies beinhaltet die Beachtung von maximaler Strom- und Spannungsbelastung, Temperaturbereichen, Feuchtigkeitsbeständigkeit und mechanischer Beanspruchung. Korrektes Abisolieren der Drähte und fachgerechte Montage gemäß den Herstellerangaben sind ebenfalls essenziell.
