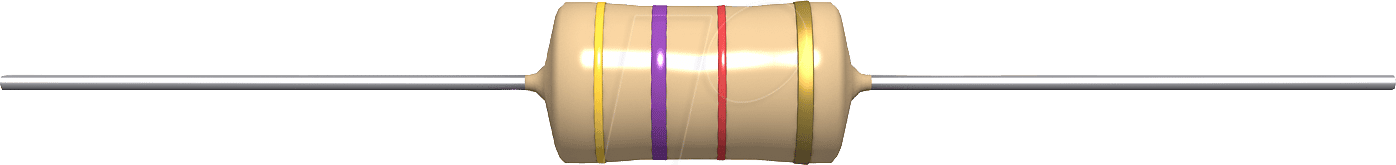

Optimale Signalintegrität und Rauschunterdrückung mit der L-XHBCC 220u axialen Ferrit-Festinduktivität
Die L-XHBCC 220u ist die ideale Lösung für Entwickler und Ingenieure, die höchste Anforderungen an Signalintegrität und effektive Rauschunterdrückung in ihren elektronischen Schaltungen stellen. Wenn es darum geht, unerwünschte hochfrequente Störungen zu minimieren und die Leistung empfindlicher Komponenten zu gewährleisten, bietet diese axiale Ferrit-Festinduktivität eine überlegene Performance gegenüber konventionellen Bauteilen.
Was macht die L-XHBCC 220u zur überlegenen Wahl?
Im Gegensatz zu herkömmlichen Induktivitäten, die oft Kompromisse bei der Frequenzantwort oder der Sättigungsstromstärke eingehen, zeichnet sich die L-XHBCC 220u durch ihre präzise gefertigte Ferritkernkonstruktion und optimierte Wicklung aus. Dies ermöglicht eine herausragende Dämpfung von EMI (elektromagnetischen Interferenzen) über einen breiten Frequenzbereich, ohne dabei signifikante Signalverluste zu verursachen. Die axiale Bauform erleichtert zudem die Integration in platzbeschränkte Leiterplattenlayouts, was sie zu einer bevorzugten Komponente für anspruchsvolle Applikationen macht.
Hochleistungs-Rauschunterdrückung und Signalfilterung
Die primäre Funktion der L-XHBCC 220u liegt in ihrer Fähigkeit, unerwünschte hochfrequente Störsignale effizient zu dämpfen. Dies ist entscheidend für die Aufrechterhaltung der Signalqualität in digitalen und analogen Schaltungen, insbesondere in Bereichen, in denen die Einhaltung strenger EMV-Richtlinien (elektromagnetische Verträglichkeit) gefordert ist.
- Präzise Dämpfung von EMI: Die spezielle Ferritmaterialzusammensetzung bietet eine exzellente Absorption von elektromagnetischen Störungen, was zu einer sauberen und stabilen Signalübertragung führt.
- Optimierte Frequenzcharakteristik: Die Induktivität ist so konzipiert, dass sie ihre Dämpfungsfunktion über einen breiten Frequenzbereich beibehält, was sie für vielfältige Anwendungen geeignet macht.
- Schutz empfindlicher Komponenten: Durch die effektive Filterung werden empfindliche Bauteile wie Mikrocontroller, Analog-Digital-Wandler oder RF-Module vor schädlichen Störungen geschützt, was die Zuverlässigkeit und Lebensdauer erhöht.
- Verbesserte Systemstabilität: Die Reduzierung von Rauschen führt direkt zu einer stabileren und vorhersagbareren Funktion der gesamten elektronischen Schaltung.
Axiale Bauform für effiziente Leiterplattenintegration
Die axiale Bauform der L-XHBCC 220u ist ein entscheidender Designvorteil, der eine effiziente und flexible Platzierung auf Leiterplatten ermöglicht. Diese Bauform ist besonders vorteilhaft in Situationen, in denen der Platz auf der Platine begrenzt ist oder wenn eine durchgängige Bestückung entlang einer Linie erforderlich ist.
- Platzsparendes Design: Die kompakte axiale Form minimiert den benötigten Platz auf der Leiterplatte und erlaubt dichtere Bestückungsdesigns.
- Einfache Montage: Axiale Bauteile lassen sich unkompliziert durch standardmäßige Durchsteckmontage-Prozesse (THT – Through-Hole Technology) verarbeiten.
- Optimale Signalpfade: Die axiale Anordnung kann dazu beitragen, kürzere und direktere Signalpfade zu realisieren, was die Signalintegrität weiter verbessert.
- Robustheit: Die Konstruktion mit axialen Anschlüssen bietet in der Regel eine gute mechanische Stabilität und Widerstandsfähigkeit gegen Vibrationen.
Hochwertiges Ferrit-Material für maximale Leistung
Das Herzstück der L-XHBCC 220u bildet ihr sorgfältig ausgewählter Ferritkern. Ferrit ist ein keramisches Material mit ferrimagnetischen Eigenschaften, das sich durch seine hohe Permeabilität und geringen Verluste bei hohen Frequenzen auszeichnet. Diese Eigenschaften sind essentiell für die effektive Funktion von Induktivitäten im Bereich der Signalfilterung.
- Hohe Permeabilität: Ermöglicht die Erzeugung eines starken Magnetfeldes bei geringem Strom, was zu einer hohen Induktivität bei kompakten Abmessungen führt.
- Niedrige Verluste bei hohen Frequenzen: Reduziert die Erwärmung des Bauteils und minimiert Energieverluste, was für energieeffiziente Designs unerlässlich ist.
- Effektive EMI-Absorption: Ferritkerne sind bekannt für ihre Fähigkeit, hochfrequente Störungen zu absorbieren und in Wärme umzuwandeln, was die Rauschunterdrückung signifikant verbessert.
- Stabilität unter verschiedenen Betriebsbedingungen: Das Ferritmaterial bietet eine gute Stabilität über einen weiten Temperaturbereich und bei unterschiedlichen Stromstärken.
Anwendungsbereiche der L-XHBCC 220u
Die vielseitigen Eigenschaften der L-XHBCC 220u machen sie zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Anwendungen. Ihre Fähigkeit, Rauschen zu minimieren und Signalintegrität zu gewährleisten, ist in modernen High-Speed-Designs von entscheidender Bedeutung.
- Datenschnittstellen: Schutz von USB-, Ethernet-, HDMI- und anderen Hochgeschwindigkeits-Datenleitungen vor Störungen.
- Stromversorgungen: Glättung von Ausgangsspannungen in Schaltnetzteilen und Linearegulaten, um Ripple-Rauschen zu reduzieren.
- Audio- und Videogeräte: Verbesserung der Klang- und Bildqualität durch Unterdrückung von Störsignalen.
- Telekommunikation: Gewährleistung der Signalreinheit in Basisstationen, Mobiltelefonen und Netzwerkgeräten.
- Automobil-Elektronik: Zuverlässiger Betrieb in anspruchsvollen Umgebungen, wo EMV-Konformität kritisch ist.
- Industrielle Steuerungen: Stabile Funktion von Sensoren, Aktoren und Kommunikationsmodulen in industriellen Umgebungen.
- Medizintechnik: Gewährleistung präziser Messungen und zuverlässiger Funktionen in medizinischen Geräten.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Festinduktivität |
| Serie | XHBCC |
| Induktivitätswert | 220 µH (Mikrohenry) |
| Bauform | Axial |
| Kernmaterial | Hochleistungs-Ferrit |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch) |
| Toleranz des Induktivitätswertes | ±10% (typisch) |
| Anschlussart | Durchsteckmontage (THT) |
FAQ – Häufig gestellte Fragen zu L-XHBCC 220u – Festinduktivität, axial, XHBCC, Ferrit, 220 uH
Was ist der Hauptvorteil der L-XHBCC 220u gegenüber einer Standard-Induktivität?
Der Hauptvorteil der L-XHBCC 220u liegt in ihrer spezialisierten Ferritkernkonstruktion, die eine überlegene Dämpfung von hochfrequenten Störungen und eine optimierte Frequenzantwort bietet. Dies führt zu einer höheren Signalintegrität und besseren Rauschunterdrückung im Vergleich zu Standard-Ferrit- oder Luftspulen.
Für welche Arten von Schaltungen ist die L-XHBCC 220u besonders gut geeignet?
Die L-XHBCC 220u eignet sich hervorragend für alle Schaltungen, die eine effektive Rauschfilterung und den Schutz vor elektromagnetischen Interferenzen erfordern. Dazu gehören insbesondere Hochgeschwindigkeits-Datenleitungen, Stromversorgungen, Audio-/Videoverarbeitungsschaltungen und generell Designs, bei denen die Einhaltung von EMV-Standards kritisch ist.
Was bedeutet die axiale Bauform und welche Vorteile bietet sie?
Die axiale Bauform bedeutet, dass die Anschlüsse des Bauteils an beiden Stirnseiten parallel zur Längsachse der Induktivität angeordnet sind. Dies ermöglicht eine einfache Montage durch die Leiterplatte und ist besonders platzsparend, da die Komponente flach auf der Platine liegt und sich gut in automatisierten Bestückungsprozessen integrieren lässt.
Kann die L-XHBCC 220u auch in Hochstromanwendungen eingesetzt werden?
Während die L-XHBCC 220u primär für Signalfilterungsanwendungen konzipiert ist, verfügen Ferrit-Induktivitäten im Allgemeinen über eine gute Strombelastbarkeit. Für spezifische Hochstromanwendungen ist es jedoch ratsam, die maximal zulässige Stromstärke (Sättigungsstrom) der jeweiligen Bauteilvariante zu prüfen, um eine zuverlässige Funktion zu gewährleisten.
Wie beeinflusst die Induktivität den Frequenzgang eines Signals?
Eine Induktivität wirkt wie ein Tiefpassfilter, wenn sie in Serie mit einem Signalpfad geschaltet wird. Sie lässt niederfrequente Signale weitgehend unverändert passieren, während sie hochfrequente Signale zunehmend dämpft. Die L-XHBCC 220u ist speziell darauf optimiert, diese Dämpfung dort zu maximieren, wo sie am meisten benötigt wird (z. B. im Bereich von MHz bis GHz), ohne dabei kritische Signalkomponenten zu beeinträchtigen.
Welche Vorteile bietet Ferrit als Kernmaterial gegenüber anderen Materialien?
Ferrit bietet eine hohe magnetische Permeabilität, was bedeutet, dass es ein starkes Magnetfeld mit relativ wenigen Windungen erzeugen kann, was zu einer höheren Induktivität bei kleinerer Bauform führt. Gleichzeitig weisen Ferritkerne für Hochfrequenzanwendungen einen niedrigen Energieverlust auf und sind sehr effektiv bei der Absorption von EMI. Dies macht sie ideal für Signalfilterungsaufgaben, bei denen andere Materialien wie Eisenpulver oder Moly Permalloy Nachteile bei hohen Frequenzen hätten.
Wie unterscheidet sich die L-XHBCC 220u von einer L-XHBCC mit einem anderen Induktivitätswert?
Der Induktivitätswert (hier 220 µH) bestimmt die Stärke des Magnetfeldes, das die Spule erzeugt, und damit ihre Fähigkeit, hochfrequente Störungen zu blockieren. Ein höherer Induktivitätswert bedeutet in der Regel eine stärkere Filterwirkung bei niedrigeren Frequenzen, während ein niedrigerer Wert eher für höhere Frequenzen optimiert ist. Die Wahl des korrekten Induktivitätswertes hängt spezifisch von den Frequenzbereichen ab, in denen Rauschunterdrückung erforderlich ist.
