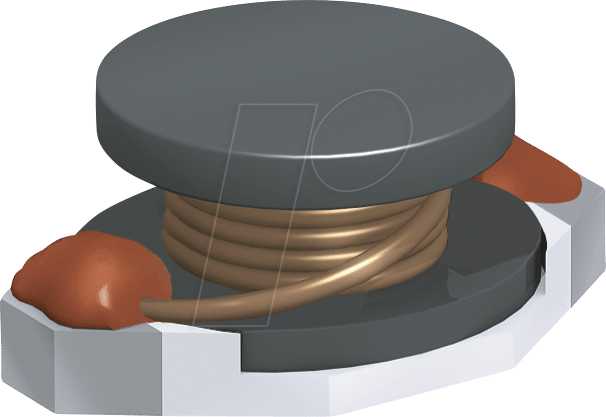

Leistungsstarke Signalintegrität für Ihre anspruchsvollsten Schaltungen: L-PISG 4,7u SMD-Power-Induktivität
Die L-PISG 4,7u SMD-Power-Induktivität ist die essenzielle Komponente für Entwickler und Ingenieure, die eine zuverlässige und effiziente Stromversorgung sowie eine optimierte Signalintegrität in kompakten elektronischen Systemen benötigen. Wenn herkömmliche Induktivitäten an ihre Grenzen stoßen, bietet dieses Präzisionsbauteil die entscheidende Lösung zur Glättung von Stromschwankungen und zur Filterung unerwünschter Frequenzen.
Warum L-PISG 4,7u die überlegene Wahl ist
Im Gegensatz zu Standard-Induktivitäten, die oft Kompromisse bei Leistung, Größe oder thermischem Verhalten eingehen müssen, wurde die L-PISG 4,7u speziell für höchste Ansprüche entwickelt. Ihre Konstruktion aus hochwertigem Ferritmaterial und ihre SMD-Bauweise ermöglichen eine beispiellose Leistungsdichte und Robustheit. Dies resultiert in einer überragenden Effizienz, geringeren Verlusten und einer verbesserten EMI-Unterdrückung, die für die Stabilität und Zuverlässigkeit moderner elektronischer Geräte unerlässlich sind.
Kernvorteile der L-PISG 4,7u SMD-Power-Induktivität
- Optimierte Stromversorgung: Effiziente Glättung von Gleichstrom, Reduzierung von Ripple-Strömen und Stabilisierung der Spannung, was zu einer verbesserten Leistung und Langlebigkeit der angeschlossenen Komponenten führt.
- Hervorragende Signalintegrität: Effektive Filterung hochfrequenter Störungen und unerwünschter Rauschanteile, um die Klarheit und Integrität von Datensignalen zu gewährleisten.
- Kompakte Bauform: Die Surface-Mount-Device (SMD)-Technologie ermöglicht eine signifikante Platzersparnis auf der Leiterplatte, ideal für miniaturisierte und hochintegrierte Designs.
- Hohe Leistungsdichte: Trotz ihrer geringen Größe kann die L-PISG 4,7u hohe Ströme verarbeiten, was sie für anspruchsvolle Energieanwendungen prädestiniert.
- Robustheit und Zuverlässigkeit: Gefertigt aus speziellem Ferritkernmaterial, das exzellente magnetische Eigenschaften mit hoher thermischer Stabilität kombiniert.
- Breiter Anwendungsbereich: Geeignet für eine Vielzahl von Applikationen, von DC/DC-Wandlern und Spannungsreglern bis hin zu Filterkreisen in Audio-, Video- und Kommunikationsgeräten.
- Effiziente Wärmeableitung: Durch die durchdachte Konstruktion und das Material wird die Wärmeentwicklung minimiert, was die Betriebssicherheit und Lebensdauer erhöht.
Technische Spezifikationen und Konstruktionsdetails
Die L-PISG 4,7u zeichnet sich durch ihren spezifischen Induktivitätswert von 4,7 Mikrohenry (uH) aus, der sorgfältig kalibriert wurde, um eine breite Palette von Filtereinsatzbereichen abzudecken. Der verwendete Ferritkern ist kein gewöhnliches Magnetmaterial; er wurde aufgrund seiner herausragenden Permeabilität bei hohen Frequenzen und seiner geringen Kernverluste ausgewählt. Diese Eigenschaften sind entscheidend, um Energieeffizienz zu maximieren und unerwünschte parasitäre Effekte zu minimieren. Die Wicklung des Kupferdrahtes wurde unter Berücksichtigung von Wicklungsdichte, Isolationswiderstand und Gleichstromwiderstand (DCR) optimiert, um sowohl die Induktivitätspräzision als auch die Stromtragfähigkeit zu maximieren. Die SMD-Bauweise, mit standardisierten Abmessungen, ermöglicht eine automatisierte Bestückung auf Leiterplatten und gewährleistet eine präzise Platzierung für optimale elektrische Verbindungen und thermische Leistung.
Einsatzmöglichkeiten und Anwendungsgebiete
Die Vielseitigkeit der L-PISG 4,7u macht sie zu einer unverzichtbaren Komponente in zahlreichen modernen elektronischen Systemen:
- DC/DC-Wandler: Als Energiespeicher und Glättungsfilter in Schaltnetzteilen und Wandlermodulen zur Stabilisierung der Ausgangsspannung.
- Leistungsfilter: Zur Unterdrückung von hochfrequenten Störungen (EMI/RFI) in Stromleitungen und Signalwegen.
- Signalfilterung: In Audio- und Videoverarbeitungssystemen zur Verbesserung der Signalqualität und zur Reduzierung von Rauschen.
- Stromversorgungsglättung: Zur Minimierung von Welligkeit und Rauschen in empfindlichen analogen Schaltungen.
- Kopplung und Entkopplung: Zur effizienten Übertragung oder Blockierung von Signalen in spezifischen Frequenzbereichen.
- HF-Schaltungen: In Hochfrequenzanwendungen, wo präzise Induktivitätswerte und geringe Verluste kritisch sind.
Qualität und Materialbeschaffenheit
Bei der L-PISG 4,7u steht die kompromisslose Qualität im Vordergrund. Der Ferritkern, das Herzstück dieser Induktivität, ist ein hochspezialisiertes Verbundmaterial, das für seine exzellenten magnetischen Eigenschaften über einen weiten Frequenzbereich bekannt ist. Dieses Material bietet eine hohe Sättigungsinduktion und geringe Hysterese-Verluste, was zu einer effizienten Energieübertragung und minimaler Wärmeentwicklung führt. Die verwendete Kupferlackdraht-Wicklung ist auf hohe Strombelastbarkeit und geringen Gleichstromwiderstand (DCR) ausgelegt, um Leistungsverluste zu minimieren und die Gesamteffizienz des Systems zu verbessern. Die äußere Verkapselung ist robust und schützt die interne Struktur vor Umwelteinflüssen wie Feuchtigkeit und Staub, während sie gleichzeitig eine optimale Wärmeableitung zur Leiterplatte hin gewährleistet. Jede Induktivität durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass sie den exakten Spezifikationen entspricht und eine konsistente Leistung über ihre gesamte Lebensdauer erbringt.
Konstruktion und Fertigungspräzision
Die L-PISG 4,7u repräsentiert die Spitze der modernen SMD-Fertigungstechnik. Ihre präzise gefertigten Abmessungen und Lötflächen gewährleisten eine optimale und zuverlässige Verbindung mit der Leiterplatte. Die interne Konstruktion ist darauf ausgelegt, mechanischen Belastungen und thermischen Stress standzuhalten, was für den Einsatz in anspruchsvollen Umgebungen unerlässlich ist. Die Wicklung wird mit höchster Präzision durchgeführt, um exakte Induktivitätswerte zu erzielen und Wicklungsfehler zu vermeiden, die zu unerwünschten Impedanzschwankungen oder Leistungseinbußen führen könnten. Die Ferritkern-Konstruktion ist darauf optimiert, magnetische Streufelder zu minimieren und somit die elektromagnetische Kompatibilität (EMV) des Gesamtsystems zu verbessern.
Produktdetails im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | SMD-Power-Induktivität |
| Modellreihe | PISG |
| Induktivitätswert | 4,7 µH |
| Kernmaterial | Hochleistungs-Ferrit |
| Bauform | SMD (Surface Mount Device) |
| Max. Betriebstemperatur | Beschreibt die Fähigkeit, auch bei erhöhten Umgebungstemperaturen zuverlässig zu funktionieren. Die genaue Spezifikation hängt vom spezifischen Ferritmaterial ab, liegt aber typischerweise über 100°C für Power-Induktivitäten. |
| Gleichstromwiderstand (DCR) | Dieser Wert wird durch die Qualität und den Querschnitt des Wicklungsdrahtes bestimmt und ist entscheidend für die Energieverluste. Ein niedriger DCR ist ein Indikator für hohe Effizienz. |
| Sättigungsstrom (Isat) | Gibt den Strom an, bei dem die Induktivität beginnt, signifikant abzufallen. Ein hoher Isat-Wert ist für Power-Anwendungen kritisch. |
| Anwendungen | DC/DC-Wandler, Leistungsfilter, Signalfilterung, Rauschunterdrückung |
FAQ – Häufig gestellte Fragen zu L-PISG 4,7u – SMD-Power-Induktivität, PISG, Ferrit, 4,7u
Was ist der Hauptvorteil der Verwendung von Ferrit im Kernmaterial dieser Induktivität?
Ferrit bietet eine hohe magnetische Permeabilität bei hohen Frequenzen und gleichzeitig geringe Kernverluste. Dies ermöglicht eine effiziente Energiespeicherung und -weiterleitung bei gleichzeitiger Minimierung von unerwünschten Energieverlusten in Form von Wärme, was für Leistungselektronik entscheidend ist.
Wie beeinflusst die SMD-Bauform die Leistung der Induktivität?
Die SMD-Bauform ermöglicht eine präzise und kompakte Montage auf der Leiterplatte. Dies reduziert die Länge der Leiterbahnen, was parasitäre Induktivitäten und Kapazitäten minimiert. Zudem erleichtert sie die automatisierte Fertigung und sorgt für eine verbesserte Wärmeableitung zur Leiterplatte.
In welchen Anwendungen ist eine Induktivität mit 4,7 µH besonders vorteilhaft?
Ein Wert von 4,7 µH ist typisch für Glättungsfilter in DC/DC-Wandlern, insbesondere bei moderaten Stromstärken und Schaltfrequenzen. Er eignet sich auch hervorragend für Signalfilterungen, um bestimmte Frequenzbereiche zu unterdrücken oder durchzulassen, und zur Reduzierung von Rauschen in empfindlichen elektronischen Schaltungen.
Was bedeutet „Power-Induktivität“ im Gegensatz zu einer Standard-Induktivität?
Eine „Power-Induktivität“ ist speziell für den Einsatz in Stromversorgungskreisen konzipiert. Sie zeichnet sich durch höhere Stromtragfähigkeiten, geringere Gleichstromwiderstände (DCR) und eine optimierte Konstruktion zur Wärmeableitung aus, um den anspruchsvollen Bedingungen von Leistungselektronik standzuhalten.
Wie unterscheidet sich die L-PISG 4,7u von anderen Ferrit-Induktivitäten auf dem Markt?
Die L-PISG 4,7u hebt sich durch die spezifische Auswahl des Ferritkernmaterials und die präzise Wicklung ab, die auf eine optimierte Leistung in Bezug auf Effizienz, Strombelastbarkeit und Frequenzverhalten ausgelegt sind. Die Serie PISG ist auf maximale Signalintegrität und zuverlässige Stromglättung in anspruchsvollen Applikationen ausgelegt.
Was sind die typischen Probleme, die durch den Einsatz von L-PISG 4,7u gelöst werden?
Die Induktivität löst Probleme wie unzureichende Spannungsstabilisierung, übermäßiges Ripple in Gleichstromversorgungen, unerwünschte elektromagnetische Störungen (EMI) und Rauschen in Signalwegen. Sie sorgt für eine saubere und stabile Stromversorgung, was die Zuverlässigkeit und Leistung der angeschlossenen Komponenten verbessert.
Kann diese Induktivität in Hochfrequenzanwendungen eingesetzt werden?
Ja, die L-PISG 4,7u ist aufgrund ihres speziell ausgewählten Ferritkernmaterials und der präzisen Konstruktion auch für bestimmte Hochfrequenzanwendungen geeignet, bei denen eine zuverlässige Filterung und Energiespeicherung bei hohen Frequenzen erforderlich ist. Die genaue Eignung hängt von den spezifischen Parametern der HF-Schaltung ab.
