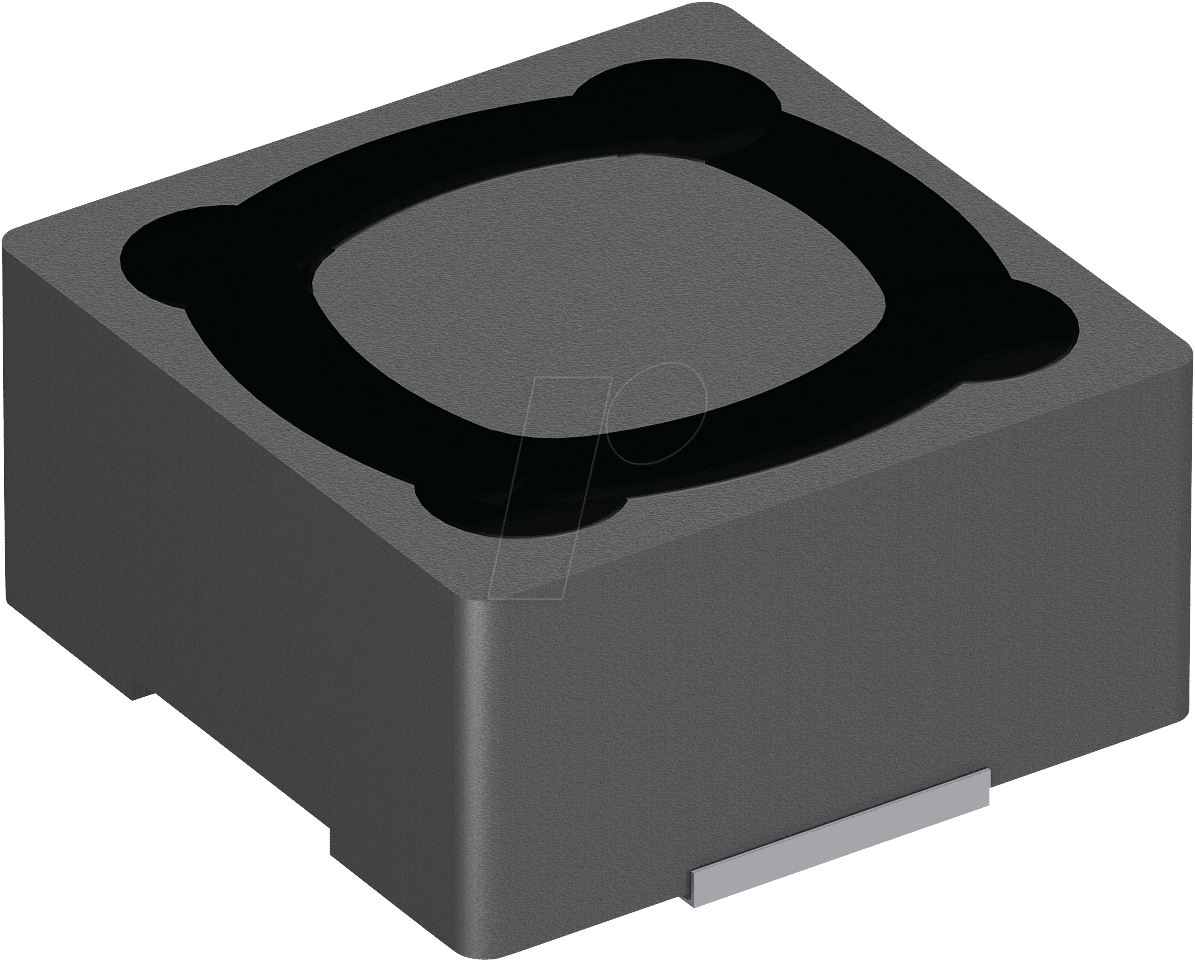

Maximieren Sie die Effizienz Ihrer Schaltungen mit der L-PISA4720 220u SMD-Power-Induktivität
Wenn Sie in der Entwicklung von Elektronikprojekten tätig sind, wissen Sie, wie entscheidend die Auswahl der richtigen passiven Komponenten für die Leistungsfähigkeit und Zuverlässigkeit Ihrer Schaltungen ist. Die L-PISA4720 220u SMD-Power-Induktivität, basierend auf einem hochwertigen Ferritkern mit einer Induktivität von 220µH, wurde speziell entwickelt, um Energieeffizienz zu steigern und unerwünschte elektromagnetische Störungen (EMI) in anspruchsvollen Anwendungen zu minimieren. Sie ist die ideale Lösung für Ingenieure und Entwickler, die höchste Ansprüche an Leistung und Platzersparnis stellen.
Überlegene Leistung und Zuverlässigkeit dank Ferrit-Technologie
Die L-PISA4720 220u übertrifft Standardlösungen durch die gezielte Wahl eines Ferritkerns. Ferritkerne bieten eine hohe Permeabilität, was bedeutet, dass sie magnetische Flüsse sehr effizient leiten können. Dies führt zu einer geringeren magnetischen Sättigung bei hohen Strömen und somit zu einer stabileren Induktivität über einen breiteren Betriebsbereich. Im Gegensatz zu Luftspulen oder Kernen aus anderen Materialien minimiert die Ferrit-Konstruktion der PISA4720 Energieverluste durch Hysterese und Wirbelströme, was sich direkt in einer verbesserten Energieeffizienz Ihrer Stromversorgung niederschlägt. Darüber hinaus trägt die hervorragende EMI-Unterdrückungsfähigkeit des Ferritmaterials dazu bei, die Einhaltung strenger elektromagnetischer Verträglichkeitsstandards (EMV) zu gewährleisten, was in modernen Geräten von entscheidender Bedeutung ist.
Herausragende Eigenschaften der L-PISA4720 220u
- Optimale Energieeffizienz: Durch den Einsatz eines hochwertigen Ferritkerns wird die Verlustleistung minimiert, was zu einer gesteigerten Gesamteffizienz von Stromversorgungsschaltungen führt.
- Hervorragende EMI-Unterdrückung: Das Ferritmaterial absorbiert und dämpft unerwünschte hochfrequente Störungen effektiv und trägt so zur Einhaltung von EMV-Richtlinien bei.
- Kompaktes SMD-Design: Die Bauform ermöglicht eine platzsparende Bestückung auf Leiterplatten, ideal für moderne, miniaturisierte Elektronik.
- Hohe Strombelastbarkeit: Konzipiert für den Einsatz in anspruchsvollen Stromversorgungsanwendungen, bei denen auch hohe Stromstärken bewältigt werden müssen.
- Präzise Induktivitätswerte: Die 220µH Nenninduktivität gewährleistet eine präzise Filterung und Energiespeicherung.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Zuverlässigkeit unter verschiedenen Betriebsbedingungen.
Anwendungsbereiche und Synergien
Die L-PISA4720 220u SMD-Power-Induktivität ist prädestiniert für eine breite Palette von Anwendungen, in denen eine stabile und effiziente Energieversorgung unerlässlich ist. Typische Einsatzgebiete umfassen:
- DC/DC-Wandler und Schaltnetzteile, wo sie als Energiespeicher und Filterelement fungiert.
- Leistungsfilter und Rauschunterdrückung in Audio- und Videogeräten zur Verbesserung der Signalqualität.
- Stromversorgungsmodule für eingebettete Systeme und IoT-Geräte, bei denen Energieeffizienz und geringer Platzbedarf entscheidend sind.
- Filterung und Glättung von Ausgangsströmen in industriellen Steuerungs- und Automatisierungssystemen.
- Applikationen im Automobilbereich, wo Zuverlässigkeit und EMV-Konformität höchste Priorität haben.
In Kombination mit hochwertigen Kondensatoren und MOSFETs bildet die L-PISA4720 220u das Rückgrat robuster und effizienter Stromversorgungsdesigns. Ihre Fähigkeit, sowohl als Energiespeicher als auch als EMI-Filter zu agieren, macht sie zu einer multifunktionalen Komponente, die den Designaufwand reduzieren kann.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | L-PISA4720 220u |
| Typ | SMD-Power-Induktivität |
| Serienbezeichnung | PISA4720 |
| Kernmaterial | Hochwertiges Ferrit |
| Induktivität | 220µH (Mikrohenry) |
| Bauform | SMD (Surface Mount Device) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +125°C (abhängig von spezifischer Derivat und maximaler Strombelastbarkeit) |
| Maximale Gleichstrombeständigkeit (DCR) | Optimiert für geringen Widerstand zur Effizienzsteigerung; spezifischer Wert variiert nach Derivat und Strombelastbarkeit. Die Konstruktion zielt auf minimierten DCR ab. |
| Sättigungsstrom (Isat) | Ausgelegt für hohe Strombelastbarkeit, sodass die Induktivität auch unter Last stabil bleibt. Die genauen Werte sind anwendungsspezifisch und hängen vom spezifischen Derivat ab. |
| Qualität & Langlebigkeit | Fertigung nach Industriestandards mit Fokus auf Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen thermischen und elektrischen Bedingungen. |
FAQ – Häufig gestellte Fragen zu L-PISA4720 220u – SMD-Power-Induktivität, PISA4720, Ferrit, 220u
Was ist der Hauptvorteil der Verwendung einer Ferrit-Induktivität gegenüber anderen Materialien?
Ferritkerne bieten eine hohe Permeabilität und ausgezeichnete magnetische Eigenschaften, die zu einer besseren Energieeffizienz, höheren Strombelastbarkeit und effektiveren Unterdrückung elektromagnetischer Interferenzen (EMI) führen als Materialien wie Luft oder Eisenpulver. Dies macht sie ideal für leistungsstarke und kompakte Schaltungen.
In welchen Arten von Stromversorgungen ist die L-PISA4720 220u besonders geeignet?
Die L-PISA4720 220u eignet sich hervorragend für eine Vielzahl von Stromversorgungen, einschließlich Schaltnetzteilen (SMPS), DC/DC-Wandlern und Ausgangsfiltern. Ihre Fähigkeit zur Energiespeicherung und Rauschunterdrückung macht sie zu einer Schlüsselkomponente in diesen Anwendungen, um stabile und saubere Ausgansspannungen zu gewährleisten.
Wie wirkt sich das SMD-Design auf die Anwendung aus?
Das Surface Mount Device (SMD) Design ermöglicht eine automatisierte Bestückung auf Leiterplatten und reduziert den Platzbedarf erheblich. Dies ist entscheidend für die Miniaturisierung moderner elektronischer Geräte und bietet Vorteile bei der Implementierung von Hochfrequenzschaltungen durch kürzere Signalwege.
Was bedeutet die Angabe 220u bei dieser Induktivität?
Die Angabe 220u steht für 220 Mikrohenry (µH). Dies ist der Nennwert der Induktivität, der angibt, wie gut die Komponente magnetische Energie speichern kann und wie stark sie der Änderung des Stromflusses entgegenwirkt. Der Wert ist entscheidend für die Filter- und Energiespeicherfunktion in Schaltungen.
Wie kann die L-PISA4720 220u zur Einhaltung von EMV-Richtlinien beitragen?
Ferritkerne besitzen inhärente Dämpfungseigenschaften, insbesondere im Hochfrequenzbereich. Die L-PISA4720 220u kann als Teil eines Filterkreises eingesetzt werden, um unerwünschte hochfrequente Störsignale zu absorbieren und abzuleiten. Dies hilft, die Abstrahlung von EMI aus dem Gerät zu reduzieren und die Empfindlichkeit gegenüber externen Störungen zu verringern, was für die Erfüllung von EMV-Standards wie CE oder FCC unerlässlich ist.
Welche Faktoren beeinflussen die maximale Strombelastbarkeit einer solchen Induktivität?
Die maximale Strombelastbarkeit wird hauptsächlich durch die thermische Belastung (Erwärmung durch den Wicklungswiderstand) und die magnetische Sättigung des Kernmaterials bestimmt. Wenn die Stromstärke zu hoch wird, kann der Ferritkern in Sättigung geraten, was zu einem drastischen Abfall der Induktivität führt. Die spezifischen Sättigungs- und thermischen Stromwerte sind für jedes Derivat der PISA4720 detailliert spezifiziert und sollten bei der Auslegung der Schaltung berücksichtigt werden.
Ist diese Induktivität für Anwendungen mit hohen Schaltfrequenzen geeignet?
Ja, die L-PISA4720 220u ist aufgrund ihres Ferritkerns und ihrer Bauform sehr gut für Anwendungen mit hohen Schaltfrequenzen geeignet. Ferritmaterialien weisen geringe Verluste bei hohen Frequenzen auf, was sie ideal für den Einsatz in modernen Hochfrequenz-Schaltnetzteilen und Wandlern macht, wo Effizienz und geringe Wärmeentwicklung kritisch sind.
