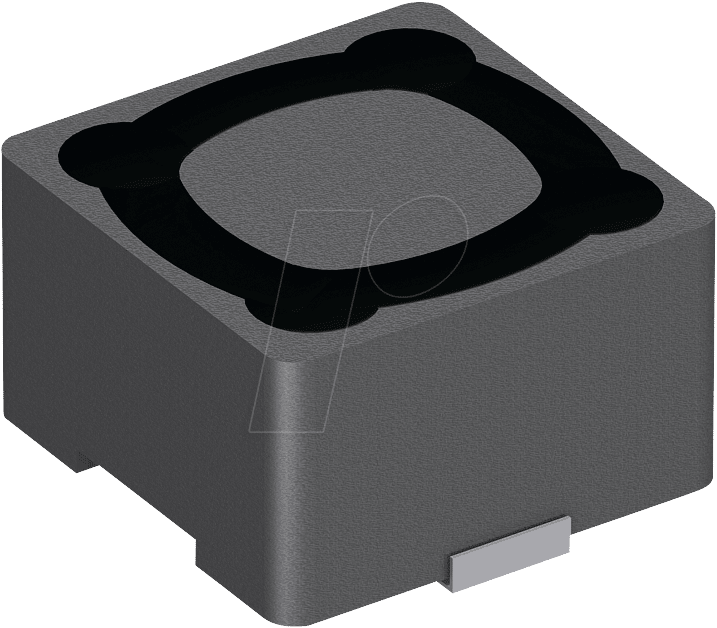

Hochleistungs-SMD-Power-Induktivität L-PIS2816 für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige Lösung zur Energiespeicherung und Filterung in Ihren anspruchsvollen elektronischen Designs? Die L-PIS2816 22u – SMD-Power-Induktivität, PIS2816, Ferrit, 22u wurde entwickelt, um präzise und stabile Stromversorgungen in kompakten Geräten zu gewährleisten. Sie ist ideal für Entwickler und Ingenieure, die höchste Performance und Zuverlässigkeit in Anwendungen wie Netzteilmodulen, DC/DC-Wandlern und Signalfiltern suchen.
Maximale Effizienz und Zuverlässigkeit: Die Vorteile der L-PIS2816 22u
Im Vergleich zu Standard-Induktivitäten bietet die L-PIS2816 22u eine überlegene Performance durch ihre spezifische Konstruktion und Materialauswahl. Dies resultiert in geringeren Verlusten, höherer Strombelastbarkeit und einer verbesserten thermischen Stabilität, was für die Langlebigkeit und Effizienz Ihrer Schaltungen entscheidend ist.
Präzisionsdesign für anspruchsvolle Applikationen
Die L-PIS2816 22u – SMD-Power-Induktivität, PIS2816, Ferrit, 22u repräsentiert das Ergebnis intensiver Entwicklungsarbeit im Bereich der Leistungselektronik. Ihre kompakte Bauform im SMD-Format (Surface Mount Device) ermöglicht eine effiziente Platznutzung auf der Leiterplatte, was besonders in Miniaturisierungstrends von großer Bedeutung ist. Die Kernkomponente, ein Ferritkern, wurde sorgfältig ausgewählt, um hervorragende magnetische Eigenschaften bei hohen Frequenzen zu erzielen. Dies minimiert Wirbelstromverluste und Hystereseverluste, was sich direkt in einer höheren Effizienz Ihrer Stromversorgungsschaltungen niederschlägt. Die präzise Wicklung des Kupferdrahts gewährleistet die angegebene Induktivität von 22µH und minimiert gleichzeitig den Gleichstromwiderstand (DCR), was zu geringeren Leistungsverlusten und einer verbesserten Wärmeableitung führt. Diese Induktivität ist daher bestens geeignet für Applikationen, bei denen Energieeffizienz und thermische Reserven kritisch sind.
Herausragende elektrische und thermische Eigenschaften
- Hohe Strombelastbarkeit: Die L-PIS2816 22u ist für hohe Stromstärken ausgelegt, was eine stabile Funktion auch unter Last gewährleistet.
- Geringer Gleichstromwiderstand (DCR): Ein niedriger DCR minimiert Leistungsverluste und reduziert die Wärmeentwicklung, was zu einer höheren Gesamteffizienz führt.
- Ausgezeichnete thermische Stabilität: Die Konstruktion und das verwendete Material sorgen für eine konstante Leistung auch bei variierenden Temperaturen.
- Kompaktes SMD-Gehäuse: Ermöglicht eine platzsparende Integration auf Leiterplatten und unterstützt automatische Bestückungsprozesse.
- Robuster Ferritkern: Bietet hervorragende magnetische Eigenschaften und minimiert magnetische Verluste.
- Zuverlässige Energiespeicherung: Ideal für Anwendungen, die eine effiziente Energiespeicherung und -abgabe erfordern.
Material und Konstruktion: Ein Garant für Performance
Das Herzstück der L-PIS2816 22u ist ihr sorgfältig ausgewählter Ferritkern. Ferritmaterialien sind bekannt für ihre hohe Permeabilität und geringen Verluste bei hohen Frequenzen, was sie zur idealen Wahl für Leistungskomponenten macht. Dieser Kern sorgt für die gewünschte Induktivität von 22µH, während er gleichzeitig die Energieeffizienz maximiert, indem er magnetische Verluste auf ein Minimum reduziert. Um den Ferritkern ist ein hochwertiger Kupferlackdraht präzise gewickelt. Die Anzahl der Windungen und die Drahtstärke sind exakt auf die geforderte Induktivität und Strombelastbarkeit abgestimmt. Der geringe Gleichstromwiderstand (DCR) des Drahtes ist ein kritischer Faktor für die Minimierung von Ohmscher Erwärmung, was die thermische Belastbarkeit der Induktivität erhöht und die Lebensdauer Ihrer elektronischen Geräte verlängert. Die SMD-Bauweise mit robusten Lötanschlüssen gewährleistet eine zuverlässige Verbindung auf der Leiterplatte und ist kompatibel mit modernen Lötprozessen wie Reflow-Löten.
Einsatzgebiete und Anwendungsfelder
Die L-PIS2816 22u – SMD-Power-Induktivität, PIS2816, Ferrit, 22u findet breite Anwendung in einer Vielzahl von elektronischen Geräten und Systemen, wo eine effiziente und stabile Stromversorgung unerlässlich ist. Ihre Fähigkeit, hohe Ströme zu verarbeiten und gleichzeitig geringe Verluste aufzuweisen, macht sie zur idealen Wahl für anspruchsvolle Applikationen:
- DC/DC-Wandler: In Buck-, Boost- und Buck-Boost-Konvertern spielt die Induktivität eine zentrale Rolle bei der Speicherung und Übertragung von Energie, was direkt die Effizienz und Spannungsregelung beeinflusst.
- Netzteilmodule: Zur Glättung von Ausgangsspannungen und zur Filterung von unerwünschten Frequenzkomponenten in Schaltnetzteilen.
- Leistungsfilter: Zur Unterdrückung von hochfrequenten Störsignalen (EMI/RFI) in Ein- und Ausgangspfaden von elektronischen Geräten.
- LED-Treiber: Zur präzisen Stromregelung in Konstantstrom-Applikationen für LEDs.
- Automobil-Elektronik: Aufgrund ihrer Robustheit und thermischen Stabilität geeignet für den Einsatz in anspruchsvollen automobilen Umgebungen.
- Industrielle Steuerungen: In Steuerungs- und Automatisierungssystemen, wo Zuverlässigkeit und Langlebigkeit gefragt sind.
- Verbraucherelektronik: In Geräten wie Set-Top-Boxen, Spielekonsolen und Haushaltsgeräten mit hohen Leistungsanforderungen.
Technische Spezifikationen im Überblick
| Spezifikation | Wert/Beschreibung |
|---|---|
| Modellbezeichnung | L-PIS2816 22u |
| Produktfamilie | PIS2816 Serie |
| Induktivität | 22µH (Mikrohenry) |
| Kernmaterial | Ferrit |
| Bauform | SMD (Surface Mount Device) |
| Strombelastbarkeit (typisch) | Spezifische Werte variieren je nach exakter Ausführung, aber ausgelegt für signifikante Stromaufnahmen im Power-Bereich. Die sorgfältige Materialauswahl und Wicklung optimiert die thermische Abfuhr. |
| Gleichstromwiderstand (DCR) | Optimiert für geringe Verluste; präzise Werte sind im Datenblatt ersichtlich, aber die Konstruktion zielt auf Werte im niedrigen Milliohm-Bereich ab. |
| Betriebstemperaturbereich | Erwartungsgemäß ein breiter Bereich, typisch für Leistungskomponenten, um den Anforderungen verschiedener Umgebungen gerecht zu werden. |
| Abmessungen | Kompakte Bauform für SMD-Bestückung, die eine effiziente Flächennutzung auf der Platine ermöglicht. Präzise Maße entnehmen Sie bitte dem Datenblatt. |
FAQ – Häufig gestellte Fragen zu L-PIS2816 22u – SMD-Power-Induktivität, PIS2816, Ferrit, 22u
Was ist die Hauptfunktion einer SMD-Power-Induktivität wie der L-PIS2816 22u?
Die Hauptfunktion der L-PIS2816 22u ist die Energiespeicherung in Form eines Magnetfeldes, wenn Strom durch sie fließt, sowie die Widerstandsleistung gegenüber Änderungen des Stromflusses. Dies ist entscheidend für die Filterung von Schaltgeräuschen und die Stabilisierung von Stromversorgungen in elektronischen Schaltungen.
Für welche Arten von Schaltungen ist diese Induktivität besonders geeignet?
Diese Induktivität ist besonders geeignet für Schaltungen, die eine hohe Effizienz, gute thermische Stabilität und eine kompakte Bauform erfordern, wie zum Beispiel DC/DC-Wandler, Schaltnetzteile, Leistungsfilter und LED-Treiber.
Was bedeutet der Begriff „Ferrit“ im Zusammenhang mit der L-PIS2816 22u?
Ferrit bezeichnet das Kernmaterial der Induktivität. Ferrit ist ein keramisches Material, das aus Eisenoxiden und anderen Metalloxiden besteht und sich durch seine guten magnetischen Eigenschaften, insbesondere geringe Verluste bei hohen Frequenzen, auszeichnet. Dies macht es ideal für Power-Induktivitäten.
Warum ist ein geringer Gleichstromwiderstand (DCR) wichtig?
Ein geringer Gleichstromwiderstand (DCR) minimiert die Leistungsverluste durch Joule-Erwärmung (Wärmeentwicklung), wenn Strom fließt. Dies führt zu einer höheren Gesamteffizienz der Schaltung, geringerer Wärmeentwicklung und damit zu einer längeren Lebensdauer der Komponenten.
Wie beeinflusst die SMD-Bauform die Anwendung der L-PIS2816 22u?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Montage der Induktivität auf der Oberfläche einer Leiterplatte. Dies führt zu einer platzsparenden Konstruktion, unterstützt automatisierte Bestückungsprozesse und ermöglicht kürzere Signalwege, was die Leistung der Schaltung verbessern kann.
Kann diese Induktivität auch in Umgebungen mit wechselnden Temperaturen eingesetzt werden?
Ja, die L-PIS2816 22u ist aufgrund ihrer Konstruktion und der verwendeten Materialien auf eine gute thermische Stabilität ausgelegt. Dies gewährleistet, dass die Induktivität auch bei Temperaturschwankungen zuverlässig funktioniert, was sie für anspruchsvolle Umgebungen geeignet macht.
Wo finde ich detailliertere technische Daten wie Strombelastbarkeit und genauen DCR?
Detaillierte technische Spezifikationen, einschließlich der genauen Strombelastbarkeit (Sättigungsstrom, RMS-Strom), des Gleichstromwiderstands (DCR) und der genauen Abmessungen, sind im offiziellen Datenblatt des Produkts verfügbar, das in der Regel auf der Produktseite oder im Download-Bereich des Herstellers zu finden ist.
