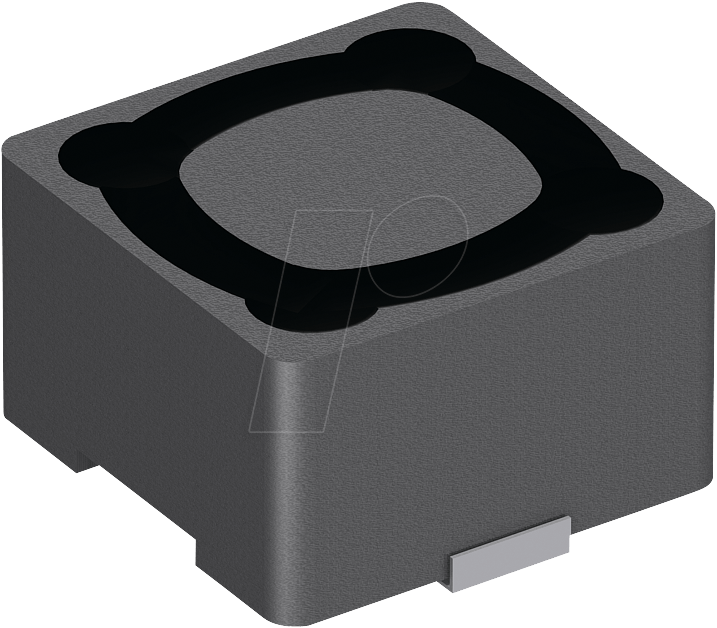

L-PIS2816 220u – SMD-Power-Induktivität: Maximale Effizienz für anspruchsvolle Schaltungen
Die L-PIS2816 220u – eine SMD-Power-Induktivität aus hochwertigem Ferrit – ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und effiziente Energiespeicherung und Filterung in kompakten elektronischen Schaltungen benötigen. Dieses Bauteil adressiert direkt die Herausforderung hoher Leistungsdichten und komplexer Signalverarbeitung in modernen Geräten, indem es eine überlegene magnetische Leistung und Robustheit bietet, die weit über die von Standard-Induktivitäten hinausgeht.
Überlegene Leistung und Zuverlässigkeit: Warum L-PIS2816 die erste Wahl ist
Im Vergleich zu herkömmlichen Induktivitäten setzt die L-PIS2816 220u neue Maßstäbe in puncto Leistung und Haltbarkeit. Ihre Konstruktion aus sorgfältig ausgewählten Ferritmaterialien ermöglicht eine exzellente magnetische Kopplung und minimiert Eisenverluste, was zu einer höheren Effizienz in Stromversorgungen und Filteranwendungen führt. Die SMD-Bauform (Surface Mount Device) prädestiniert sie für automatisierte Bestückungsprozesse und ermöglicht miniaturisierte Designs, ohne Kompromisse bei der Leistung einzugehen. Dies ist entscheidend für die Entwicklung kompakter und energieeffizienter Geräte in Branchen wie Unterhaltungselektronik, Telekommunikation und industrieller Automatisierung.
Kerntechnologie und Materialgüte: Das Herzstück der L-PIS2816
Das Fundament der überlegenen Leistung der L-PIS2816 220u bildet ihr Kernmaterial: hochwertiger Ferrit. Ferrit ist eine Klasse von keramischen Materialien, die magnetische Eigenschaften mit elektrischer Nichtleitfähigkeit kombinieren. Dies ist essentiell für Hochfrequenzanwendungen, da es Wirbelströme und damit verbundene Energieverluste minimiert. Die spezifische Ferritzusammensetzung in der L-PIS2816 wurde optimiert, um eine hohe Permeabilität zu erreichen, was bedeutet, dass sie magnetische Flüsse sehr effizient leiten kann. Dies resultiert in einer hohen Induktivität bei gleichzeitig geringerem Bauteilvolumen. Die Auswahl des Ferrits beeinflusst maßgeblich die Sättigungseigenschaften und den Betriebstemperaturbereich, beides kritische Parameter für Power-Induktivitäten.
Konstruktionsmerkmale für maximale Performance
- Kompakte SMD-Bauform: Die L-PIS2816 ist für die Oberflächenmontage konzipiert, was eine hohe Integrationsdichte auf Leiterplatten ermöglicht und Platz spart. Dies ist essenziell für die Miniaturisierung elektronischer Geräte.
- Hochwertiger Ferritkern: Speziell ausgewählter Ferrit sorgt für geringe Verluste, hohe Effizienz und Stabilität über einen weiten Frequenzbereich.
- Präzise Wicklung: Die Wicklung des Kupferdrahtes ist sorgfältig auf den Ferritkern aufgebracht, um optimale magnetische Eigenschaften und minimale Streuinduktivität zu gewährleisten.
- Robuste Verkapselung: Die Induktivität ist robust vergossen, um sie vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Beanspruchung zu schützen und die Langlebigkeit zu erhöhen.
- Hohe Strombelastbarkeit: Entwickelt, um signifikante Stromstärken zu handhaben, ohne zu sättigen oder thermisch zu überlasten, was für Power-Anwendungen unerlässlich ist.
- Geringe Gleichstromresistenz (DCR): Eine niedrige DCR minimiert Leistungsverluste durch den Wicklungswiderstand, was die Gesamteffizienz des Systems verbessert.
Anwendungsbereiche: Wo die L-PIS2816 glänzt
Die L-PIS2816 220u – SMD-Power-Induktivität ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Schaltungen unverzichtbar ist. Ihre Hauptanwendungsgebiete umfassen:
- DC/DC-Wandler: Als Energiespeicher- und Filterkomponente in Abwärts-, Aufwärts- und Abwärts-/Aufwärtswandlern, wo sie zur Glättung von Ausgangsspannungen und zur Verbesserung der Effizienz beiträgt.
- Schaltnetzteile: Zur Filterung von Ripple-Strömen und zur Erhöhung der Leistungsfaktors in AC/DC- und DC/DC-Netzteilen.
- EMV-Filterung: Zur Unterdrückung von elektromagnetischen Störungen (EMI) sowohl auf der Ein- als auch auf der Ausgangsseite von Schaltungen.
- Signalfilterung: In Hochfrequenzschaltungen zur selektiven Durchlassung oder Sperrung bestimmter Frequenzbereiche.
- Energieversorgung für mobile Geräte: Aufgrund ihrer kompakten Bauform und hohen Effizienz ideal für Smartphones, Tablets und Wearables.
- Industrielle Steuerungen und Automatisierung: In Umgebungen, die robuste und zuverlässige Leistung erfordern, wie z.B. in SPS-Systemen oder Servoverstärkern.
Produktspezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller-Teilenummer | L-PIS2816 220u |
| Typ | SMD-Power-Induktivität |
| Kernmaterial | Ferrit |
| Induktivität | 220 µH (Mikrohenry) |
| Bauform | Surface Mount Device (SMD) |
| Maximale Betriebstemperatur | Typischerweise im Bereich von -40°C bis +125°C, abhängig von der genauen Spezifikation und dem Kühlungsdesign. Dies gewährleistet Zuverlässigkeit unter widrigen Umgebungsbedingungen. |
| Gleichstromresistenz (DCR) | Gering, optimiert für minimale Energieverluste und verbesserte Effizienz in Leistungswandlern. Der genaue Wert hängt von der Drahtstärke und Wicklungsanzahl ab, ist aber typischerweise im Bereich von wenigen Ohm. |
| Sättigungsstrom (Isat) | Der Sättigungsstrom ist die Stromstärke, bei der die Induktivität signifikant abfällt. Dies ist ein kritischer Parameter für Power-Anwendungen und wird durch die Kerngeometrie und das Material bestimmt. Die L-PIS2816 ist für hohe Sättigungsströme ausgelegt, um auch bei Lastspitzen stabil zu bleiben. |
| Nennstrom (Irms) | Der Nennstrom ist die Stromstärke, die die Induktivität bei einer bestimmten Temperaturerhöhung (z.B. 20°C oder 40°C) dauerhaft führen kann. Dies garantiert thermische Stabilität und Langlebigkeit im Dauerbetrieb. |
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu L-PIS2816 220u – SMD-Power-Induktivität, PIS2816, Ferrit, 220u
Was bedeutet 220u bei dieser Induktivität?
Die Angabe 220u steht für 220 Mikrohenry (µH). Dies ist die Maßeinheit für die Induktivität, die angibt, wie gut die Spule Energie in einem Magnetfeld speichern kann. 220 µH ist ein spezifischer Wert, der für bestimmte Filter- und Speicherfunktionen in Schaltungen benötigt wird.
Welche Vorteile bietet die Verwendung von Ferrit als Kernmaterial?
Ferrit-Kerne bieten eine hohe magnetische Permeabilität bei gleichzeitig hoher elektrischer Resistenz. Dies minimiert Energieverluste durch Wirbelströme, besonders in Hochfrequenzanwendungen, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt, im Vergleich zu Kernmaterialien wie Eisenpulver.
Ist die L-PIS2816 für Hochfrequenzanwendungen geeignet?
Ja, die L-PIS2816 220u ist aufgrund ihres Ferritkerns und der optimierten Wicklung sehr gut für Hochfrequenzanwendungen geeignet. Ferrit minimiert Verluste bei höheren Frequenzen, was sie zu einer idealen Wahl für viele moderne Schaltungen macht.
Was ist der Unterschied zwischen Sättigungsstrom (Isat) und Nennstrom (Irms)?
Der Sättigungsstrom (Isat) ist der Strom, bei dem die Induktivität des Bauteils aufgrund der magnetischen Sättigung des Kerns signifikant abfällt. Der Nennstrom (Irms) ist der maximale Strom, den die Induktivität dauerhaft führen kann, ohne übermäßige Erwärmung zu erfahren. Für eine zuverlässige Funktion in Leistungswandlern ist es wichtig, beide Werte zu berücksichtigen und die Belastung unter diesen Grenzwerten zu halten.
Wie beeinflusst die SMD-Bauform die Anwendung?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Bestückung auf der Oberfläche einer Leiterplatte. Dies erlaubt automatisierte Fertigungsprozesse, reduziert die Montagekosten und ermöglicht deutlich kleinere und dichtere Schaltungsdesigns. Sie ist essentiell für die Miniaturisierung von Elektronik.
Welche Arten von Filtern kann die L-PIS2816 realisieren?
Die L-PIS2816 kann in verschiedenen Arten von Filtern eingesetzt werden, darunter Tiefpassfilter zur Glättung von Spannungen, Hochpassfilter zur Unterdrückung von niederfrequenten Störungen und Bandpass-/Bandsperrfilter in spezifischen HF-Anwendungen. Ihre Induktivitätswerte sind für viele gängige Filterkonfigurationen relevant.
Wie ist die Robustheit der L-PIS2816 gegenüber Temperaturschwankungen?
Moderne Power-Induktivitäten wie die L-PIS2816 sind für einen breiten Betriebstemperaturbereich ausgelegt. Die genauen Spezifikationen des Herstellers geben den zulässigen Temperaturbereich an, der oft von -40°C bis +125°C reicht. Die Materialauswahl und Konstruktion sorgen für Stabilität und Zuverlässigkeit über diesen Bereich hinweg.
