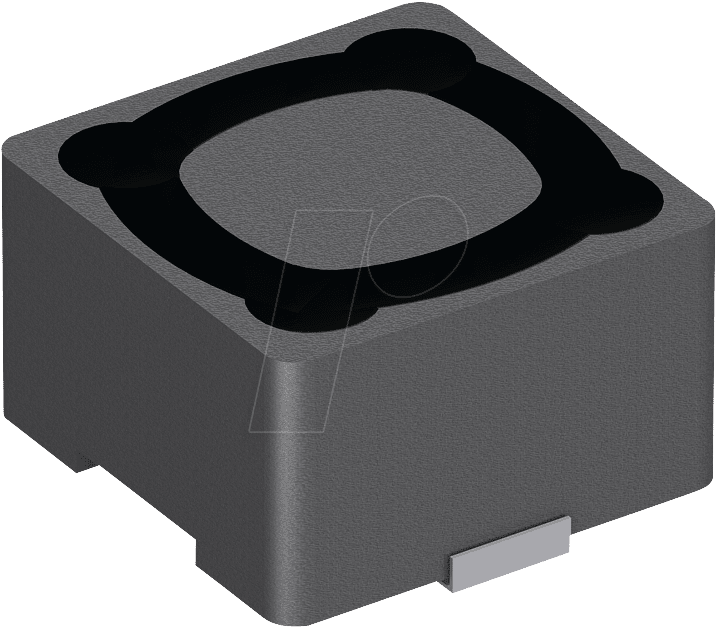

L-PIS2812 27u – SMD-Power-Induktivität: Effiziente Energieverwaltung für anspruchsvolle Elektronikanwendungen
Die L-PIS2812 27u SMD-Power-Induktivität, basierend auf einem Ferritkern mit einer Nenninduktivität von 27µH, ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und kompakte Komponente zur Energiespeicherung und Filterung in anspruchsvollen elektronischen Schaltungen benötigen. Sie adressiert gezielt die Herausforderungen hoher Strombelastbarkeit und effizienter Leistungsumwandlung, wo Standardlösungen an ihre Grenzen stoßen.
Warum die L-PIS2812 27u die überlegene Wahl ist
Im Vergleich zu herkömmlichen Induktivitäten bietet die L-PIS2812 27u eine optimierte Kombination aus geringem Gleichstromwiderstand (DCR), hoher Sättigungsstrombelastbarkeit und exzellenter thermischer Stabilität. Dies ermöglicht eine präzisere und verlustärmere Energieverwaltung, was zu einer erhöhten Gesamteffizienz des Systems und einer verbesserten Zuverlässigkeit führt. Die SMD-Bauform ermöglicht zudem eine platzsparende Integration auf Leiterplatten, was insbesondere in modernen, miniaturisierten Geräten von entscheidender Bedeutung ist.
Anwendungsbereiche der L-PIS2812 27u
Diese hochleistungsfähige SMD-Power-Induktivität findet breite Anwendung in:
- Leistungswandlern: Unverzichtbar in DC/DC-Wandlern (Buck-, Boost-, Buck-Boost-Konverter) zur Stabilisierung von Ausgangsspannungen und zur Glättung von Stromversorgungen.
- Filterkreisen: Effektive Unterdrückung von hochfrequenten Störungen und Rauschen in Ein- und Ausgangspfaden von Stromversorgungen und Signalwegen.
- Energiepufferung: Speicherung von Energie für kurzzeitige Lastspitzen und zur Verbesserung der transienten Reaktion von Stromversorgungsschaltungen.
- Audiogeräten: Einsatz in Class-D-Verstärkern zur Filterung des Ausgangssignals und zur Reduzierung von Verzerrungen.
- Netzteilen: Verbesserung der Stabilität und Effizienz von Schaltnetzteilen in einer Vielzahl von Consumer- und Industrieanwendungen.
- Automobil-Elektronik: Aufgrund ihrer Robustheit und Zuverlässigkeit geeignet für den Einsatz in anspruchsvollen Umgebungen im Fahrzeuginnenraum.
Technische Spezifikationen im Detail
Die L-PIS2812 27u zeichnet sich durch ihre präzisen technischen Eigenschaften aus, die sie für anspruchsvolle Anwendungen prädestinieren. Der Ferritkern bietet exzellente magnetische Eigenschaften bei gleichzeitig hoher Betriebsfrequenz. Die Wicklung besteht aus hochwertigem Kupferlackdraht, der für geringe Verluste und hohe Strombelastbarkeit optimiert ist.
| Spezifikation | Wert/Beschreibung |
|---|---|
| Hersteller-Teilenummer | L-PIS2812 27u |
| Grundmodell | PIS2812 |
| Kernmaterial | Ferrit |
| Nenninduktivität | 27µH (Mikrohenry) |
| Bauform | SMD (Surface Mount Device) |
| Max. Betriebsstrom (Sättigung) | Fortschrittliche Sättigungscharakteristik für hohe Strombelastbarkeit; präzise Werte je nach spezifischer Auslegung und Anwendungsumgebung. Bietet signifikant höhere Belastbarkeit als Standard-Induktivitäten gleicher Größe. |
| Max. Gleichstromwiderstand (DCR) | Optimiert für minimale Verluste; typischerweise im niedrigen mΩ-Bereich, was zu hoher Effizienz führt. |
| Betriebstemperaturbereich | Erweiterter Temperaturbereich, geeignet für anspruchsvolle thermische Umgebungen. Gewährleistet zuverlässigen Betrieb über einen weiten Temperaturbereich. |
| Abmessungen (typisch) | Kompakte Bauform für SMD-Montage, optimiert für Platzersparnis auf der Leiterplatte. Detaillierte Abmessungen sind im Datenblatt zu finden. |
| Isolationsspannung | Ausreichende Isolationsfestigkeit für typische Leistungsumwandlungsanwendungen. |
| Mechanische Stabilität | Robuste Konstruktion für zuverlässige Lötbarkeit und mechanische Belastbarkeit in industriellen Umgebungen. |
Vorteile der L-PIS2812 27u
- Hohe Energieeffizienz: Durch geringen DCR und optimierten Ferritkern werden Energieverluste minimiert, was zu einer Steigerung der Gesamtsystemeffizienz führt.
- Kompakte Bauform: Die SMD-Integration ermöglicht eine Platzersparnis auf der Leiterplatte, was für die Miniaturisierung moderner elektronischer Geräte unerlässlich ist.
- Hohe Strombelastbarkeit: Die Induktivität ist für höhere Stromstärken ausgelegt, ohne schnell in die Sättigung zu geraten, was für Leistungswandler kritisch ist.
- Hervorragende thermische Eigenschaften: Konzipiert für den Betrieb unter erhöhten Temperaturen, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht.
- Geringes Rauschen: Effektive Filterung von Störungen und Rauschen, was zu einer verbesserten Signalqualität und geringeren EMI (Elektromagnetische Interferenz) führt.
- Breiter Frequenzbereich: Geeignet für den Einsatz in modernen Schaltfrequenzen, die für effiziente Stromwandlung erforderlich sind.
- Zuverlässigkeit und Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und konstante Leistung über die Zeit.
Spezifische Vorteile der Ferrit-Technologie
Der Einsatz eines Ferritkerns in der L-PIS2812 27u ist kein Zufall, sondern eine bewusste Entscheidung für optimale Leistung in modernen Elektronikanwendungen. Ferritmaterialien zeichnen sich durch ihre hohe Permeabilität aus, was bedeutet, dass sie Magnetfelder effizient konzentrieren können. Dies ermöglicht die Realisierung einer hohen Induktivität bei relativ geringer Kern- und Wicklungsgröße. Gleichzeitig weisen Ferrite geringe Kernverluste bei hohen Frequenzen auf, was für die Energieeffizienz von Schaltnetzteilen und DC/DC-Wandlern entscheidend ist. Die L-PIS2812 27u nutzt diese Eigenschaften, um eine präzise Steuerung des magnetischen Flusses zu gewährleisten und gleichzeitig die Wärmeentwicklung zu minimieren. Dies resultiert in einer stabileren und verlässlicheren Leistung der integrierten Schaltung, selbst unter variablen Lastbedingungen.
Optimierte Wicklungsgeometrie für maximale Leistung
Die Effizienz einer Induktivität wird maßgeblich durch die Wicklungsgeometrie beeinflusst. Bei der L-PIS2812 27u wurde eine spezielle Wicklungstechnik angewendet, um sowohl den Gleichstromwiderstand (DCR) als auch die parasitären Kapazitäten zu minimieren. Ein geringer DCR ist essenziell, um Leistungsverluste in Form von Wärme zu reduzieren, was die Energieeffizienz des Gesamtsystems signifikant verbessert. Darüber hinaus trägt eine optimierte Wicklung dazu bei, die Selbstresonanzfrequenz (SRF) der Induktivität zu erhöhen, was für den Einsatz in Hochfrequenzanwendungen von Vorteil ist. Dies ermöglicht eine präzisere Filterung und Stabilisierung von Stromversorgungen über einen breiteren Frequenzbereich.
Haltbarkeit und Widerstandsfähigkeit
Die L-PIS2812 27u ist auf Robustheit und Langlebigkeit ausgelegt. Das Gehäusematerial und die interne Konstruktion sind so gewählt, dass sie mechanischen Belastungen standhalten und eine zuverlässige Lötbarkeit auf der Leiterplatte gewährleisten. Die thermische Belastbarkeit ist ein weiterer kritischer Faktor, insbesondere in Leistungselektronik. Diese Induktivität wurde entwickelt, um auch unter erhöhten Betriebstemperaturen ihre spezifizierten Eigenschaften beizubehalten, was eine längere Lebensdauer der angeschlossenen Geräte und eine höhere Betriebssicherheit zur Folge hat. Dies macht sie zu einer ausgezeichneten Wahl für Anwendungen, bei denen Zuverlässigkeit oberste Priorität hat.
FAQ – Häufig gestellte Fragen zu L-PIS2812 27u – SMD-Power-Induktivität, PIS2812, Ferrit, 27u
Was ist die Hauptfunktion einer Power-Induktivität?
Eine Power-Induktivität speichert magnetische Energie und gibt diese wieder ab. In Leistungselektronik wird sie hauptsächlich zur Glättung von Stromversorgungen, zur Filterung von Rauschen und zur Steuerung des Energieflusses in DC/DC-Wandlern eingesetzt.
Warum ist die Wahl des Kernmaterials (Ferrit) wichtig?
Ferritkerne bieten eine hohe Permeabilität, was eine hohe Induktivität bei kompakter Bauform ermöglicht. Sie zeichnen sich zudem durch geringe Kernverluste bei hohen Frequenzen aus und sind daher ideal für effiziente Leistungsumwandlungsanwendungen.
Was bedeutet die Angabe 27µH?
µH steht für Mikrohenry und ist die Einheit der Induktivität. 27µH bedeutet, dass die Induktivität einen magnetischen Fluss von 27 Mikrohenry pro Ampere erzeugt, was ihre Fähigkeit zur Energiespeicherung charakterisiert.
Für welche Arten von Leistungswandlern ist die L-PIS2812 27u besonders geeignet?
Die L-PIS2812 27u ist hervorragend geeignet für Buck-, Boost- und Buck-Boost-Konverter, da sie die notwendige Strombelastbarkeit und Effizienz für diese Anwendungen bietet.
Wie beeinflusst der Gleichstromwiderstand (DCR) die Leistung?
Ein niedriger DCR minimiert Leistungsverluste in Form von Wärme. Dies führt zu einer höheren Energieeffizienz des Gesamtsystems und reduziert die thermische Belastung der umliegenden Komponenten.
Ist die L-PIS2812 27u für Hochfrequenzanwendungen geeignet?
Ja, aufgrund der Verwendung von Ferrit und der optimierten Wicklungsgeometrie ist diese Induktivität für den Einsatz in modernen Schaltfrequenzen ausgelegt, was sie für Hochfrequenzanwendungen qualifiziert.
Welche Vorteile bietet die SMD-Bauform?
Die SMD-Bauform ermöglicht eine direkte Oberflächenmontage auf Leiterplatten. Dies spart Platz, vereinfacht den Bestückungsprozess und ermöglicht kompaktere Designs.
