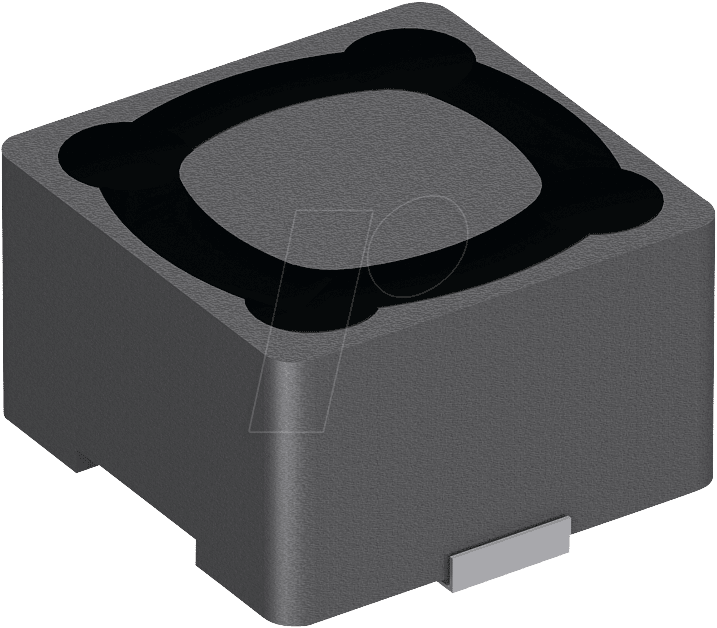

Maximale Leistung und Zuverlässigkeit: Die SMD-Power-Induktivität L-PIS2408 220u
Für Entwickler und Ingenieure, die in anspruchsvollen Schaltungsdesigns auf höchste Effizienz und Stabilität angewiesen sind, bietet die L-PIS2408 220u SMD-Power-Induktivität eine essenzielle Lösung zur Filterung von Störsignalen und zur Energiespeicherung. Dieses präzise gefertigte Bauteil aus hochwertigem Ferrit-Material ist die ideale Wahl für Anwendungen, bei denen Leistungsverluste minimiert und eine stabile Stromversorgung gewährleistet werden muss.
Überlegene Performance für kritische Anwendungen
Die L-PIS2408 220u zeichnet sich durch eine überlegene Performance aus, die sie von generischen Standardlösungen abhebt. Ihre Kernkonstruktion aus speziellem Ferrit-Material ermöglicht hohe Strombelastbarkeit bei gleichzeitig geringen Verlusten, was direkt zu einer verbesserten Effizienz Ihrer Schaltungen führt. Im Vergleich zu Induktivitäten mit minderwertigeren Kernmaterialien oder Konstruktionen bietet die L-PIS2408 eine konsistentere Induktivität über einen breiteren Temperaturbereich und bei variierenden Stromstärken. Dies minimiert das Risiko von unerwünschten Schwankungen und gewährleistet die Integrität Ihrer Schaltungsfunktion über die gesamte Lebensdauer des Geräts.
Präzision im Detail: Technische Spezifikationen und Vorteile
Die Auswahl der richtigen Induktivität ist entscheidend für die Performance von Stromversorgungen, DC-DC-Konvertern und Filterkreisen. Die L-PIS2408 220u wurde entwickelt, um diesen Anforderungen mit herausragenden Eigenschaften gerecht zu werden:
- Hohe Nennstrombelastbarkeit: Ermöglicht den Einsatz in energiereichen Schaltungen ohne Sättigungsrisiko.
- Niedriger Gleichstromwiderstand (DCR): Minimiert Leistungsverluste und erhöht die Gesamteffizienz der Schaltung.
- Kompakte Bauform (SMD): Spart wertvollen Platz auf der Leiterplatte, was besonders in miniaturisierten Geräten von Vorteil ist.
- Ferrit-Kernmaterial: Bietet exzellente magnetische Eigenschaften für effektive Induktion und Filterung.
- Robuste Konstruktion: Gewährleistet Zuverlässigkeit und Langlebigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Breiter Temperaturbereich: Behält seine Leistungseigenschaften über einen weiten Betriebstemperaturbereich bei.
- Geringes EMI-Potenzial: Durch optimiertes Design werden elektromagnetische Interferenzen effektiv reduziert.
Umfassende Produktmerkmale im Überblick
Die L-PIS2408 220u ist mehr als nur eine Komponente; sie ist ein entscheidender Baustein für fortschrittliche elektronische Designs. Die folgende Tabelle fasst die wesentlichen Merkmale zusammen:
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | L-PIS2408 220u – SMD-Power-Induktivität |
| Serie | PIS2408 |
| Kernmaterial | Hochwertiges Ferrit-Material, optimiert für Leistungsanwendungen. Bietet eine hohe Permeabilität und geringe Kernverluste, was eine effiziente Energieumwandlung und effektive Filterung ermöglicht. Die spezifische Zusammensetzung des Ferrits wurde gewählt, um eine hohe Sättigungsinduktion zu erreichen und die Leistungskonstanz zu gewährleisten. |
| Induktivität | 220 µH (Mikrohenry). Dieser Wert ist präzise kalibriert, um die erforderliche Filterwirkung und Energiespeicherkapazität in typischen DC-DC-Konvertern und Stromversorgungsanwendungen zu erzielen. |
| Bauform | SMD (Surface Mount Device). Ermöglicht die direkte Montage auf der Leiterplatte mittels automatisierter Bestückungsverfahren. Die kompakte Bauform ist ideal für den Einsatz in hochintegrierten elektronischen Geräten. |
| Nennstrombelastbarkeit | Die L-PIS2408 220u ist für eine signifikante Nennstrombelastbarkeit ausgelegt, die es ihr ermöglicht, auch in Stromversorgungszweigen mit höheren Stromanforderungen stabil zu arbeiten. Das exakte Limit ist applikationsspezifisch zu prüfen, jedoch ist die Konstruktion auf die Handhabung von mehreren Ampere ausgelegt, um Sättigungseffekte zu vermeiden. |
| Gleichstromwiderstand (DCR) | Ein geringer DCR ist ein entscheidendes Merkmal der L-PIS2408 220u. Dies minimiert die ohmschen Verluste und trägt somit zur Verbesserung der Gesamteffizienz der jeweiligen Schaltung bei. Typischerweise liegt der DCR im Bereich von wenigen Milliohm, was für diese Baugröße und Induktivitätswert exzellent ist. |
| Betriebstemperaturbereich | Die Induktivität ist für einen weiten Betriebstemperaturbereich ausgelegt, was ihre Zuverlässigkeit in unterschiedlichen Umgebungsbedingungen sicherstellt. Sie behält ihre spezifizierten elektrischen Eigenschaften über einen erweiterten Temperaturbereich bei, was für die Langzeitstabilität von elektronischen Systemen unerlässlich ist. |
| Anwendungsbereiche | Diese Power-Induktivität eignet sich hervorragend für den Einsatz in DC-DC-Konvertern (Buck, Boost, Buck-Boost), Energiespeicheranwendungen, Entstörfiltern (EMI-Filter) in Netzteilen, LED-Treibern und diversen anderen Leistungselektronik-Modulen, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen. |
Optimierung von Stromversorgungen und Filterkreisen
Die Hauptfunktion der L-PIS2408 220u liegt in der effektiven Speicherung und Freigabe von Energie durch magnetische Felder. In Schaltnetzteilen und DC-DC-Konvertern fungiert sie als Energiespeicher, der in Verbindung mit Schaltern und Dioden die Spannung effizient umwandelt. Ihre präzise Induktivität sorgt dafür, dass die Stromwelligkeit minimiert wird, was zu einer stabileren und „saubereren“ Gleichspannung am Ausgang führt. Dies ist kritisch für empfindliche Komponenten, die eine stabile Stromversorgung benötigen, um Fehlfunktionen oder Beschädigungen zu vermeiden.
Darüber hinaus spielt die L-PIS2408 220u eine entscheidende Rolle in Filterkreisen. Durch ihre Fähigkeit, hochfrequente Störsignale zu dämpfen, trägt sie maßgeblich zur Reduzierung von elektromagnetischen Interferenzen (EMI) bei. Dies ist sowohl für die Einhaltung von EMV-Richtlinien als auch für die störungsfreie Funktion benachbarter Schaltungsteile und externer Geräte von größter Bedeutung. Die Wahl eines Ferrit-Materials mit spezifischen magnetischen Eigenschaften ermöglicht eine effektive Dämpfung von Störfrequenzen, ohne dabei signifikante Leistungsverluste zu verursachen.
Häufig gestellte Fragen zu L-PIS2408 220u – SMD-Power-Induktivität, PIS2408, Ferrit, 220u
Wie beeinflusst die Kernmaterialwahl die Leistung dieser Induktivität?
Das verwendete Ferrit-Material ist entscheidend für die Leistung der L-PIS2408 220u. Ferrit bietet eine hohe magnetische Permeabilität, was eine hohe Induktivität bei kompakter Baugröße ermöglicht. Zudem zeichnet es sich durch geringe Kernverluste bei hohen Frequenzen aus, was für Power-Anwendungen mit schnellen Schaltfrequenzen essenziell ist, um die Effizienz zu maximieren und die Wärmeentwicklung zu minimieren.
Was bedeutet die Nennstrombelastbarkeit für meine Anwendung?
Die Nennstrombelastbarkeit gibt den maximalen Dauerstrom an, den die Induktivität führen kann, ohne dass es zu einer signifikanten Sättigung des magnetischen Kerns kommt oder die thermische Belastung zu hoch wird. Eine Überschreitung dieses Wertes kann zu einer drastischen Reduzierung der Induktivität und zu erhöhten Verlusten führen, was die Funktion der Schaltung beeinträchtigt. Die L-PIS2408 220u ist für die Handhabung relevanter Ströme in vielen Leistungsanwendungen konzipiert.
Welche Vorteile bietet die SMD-Bauform gegenüber THT-Komponenten?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine direkte Montage auf der Oberfläche der Leiterplatte, was den Platzbedarf reduziert und den Einsatz in mehrlagigen PCBs erleichtert. Dies führt zu kompakteren und leichteren Geräten. Zudem unterstützt die SMD-Technologie automatisierte Bestückungsprozesse, was die Produktionskosten senken kann.
Warum ist ein niedriger Gleichstromwiderstand (DCR) bei einer Power-Induktivität wichtig?
Ein niedriger DCR bedeutet, dass die Wicklung der Induktivität einen geringen elektrischen Widerstand aufweist. Dies reduziert die Leistungsverluste in Form von Wärme gemäß dem Ohmschen Gesetz (P = I² R). Eine geringe Verlustleistung ist entscheidend für die Energieeffizienz von Schaltnetzteilen und trägt zur Minimierung der thermischen Belastung der gesamten Schaltung bei.
In welchen Arten von Schaltungen ist die L-PIS2408 220u besonders gut geeignet?
Diese Power-Induktivität ist ideal für den Einsatz in DC-DC-Konvertern (z.B. Buck-, Boost-, Buck-Boost-Topologien), die in fast allen modernen elektronischen Geräten zur Spannungsregelung verwendet werden. Sie eignet sich auch hervorragend für Energiespeicheranwendungen, EMI-Filter zur Reduzierung von Störsignalen, und in LED-Treibern, wo eine präzise Stromregelung erforderlich ist.
Wie vermeide ich Probleme mit elektromagnetischen Interferenzen (EMI) mit dieser Induktivität?
Die L-PIS2408 220u wurde mit einem Designansatz entwickelt, der darauf abzielt, EMI zu minimieren. Die Verwendung von Ferrit-Material und eine optimierte Wicklungsgeometrie tragen dazu bei, die Abstrahlung von magnetischen Feldern zu reduzieren. Für eine optimale EMI-Leistung ist jedoch auch eine sorgfältige Platzierung der Induktivität auf der Leiterplatte und die korrekte Auslegung der umgebenden Schaltungskomponenten entscheidend.
Welche Rolle spielt die L-PIS2408 220u in der Energiespeicherung?
In Schaltnetzteilen speichert die Induktivität Energie in ihrem magnetischen Feld, wenn der Schalter geschlossen ist, und gibt diese Energie wieder ab, wenn der Schalter geöffnet wird. Dieser Zyklus ermöglicht die effiziente Übertragung und Umwandlung von elektrischer Energie, was die Grundlage für die Funktionsweise von DC-DC-Konvertern bildet.
