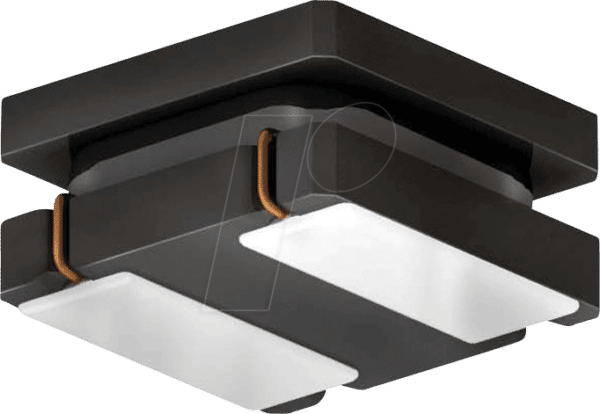

Präzisionsbauteil für anspruchsvolle Schaltungen: Die L-1212FPS-N 22u SMD Induktivität
Sie suchen eine zuverlässige und leistungsfähige Komponente für Ihre elektronischen Schaltungen, die auch unter anspruchsvollen Bedingungen stabil performt? Die L-1212FPS-N 22u SMD Induktivität ist die ideale Lösung für Entwickler und Techniker, die höchste Präzision und Robustheit in ihren Projekten erwarten. Dieses Bauteil löst das Problem von unerwünschten elektromagnetischen Störungen und unerwünschten Signalresonanzen, indem es eine kontrollierte Energieanreicherung im magnetischen Feld ermöglicht.
Warum die L-1212FPS-N 22u die überlegene Wahl ist
Im Gegensatz zu Standard-Induktivitäten, die oft Kompromisse bei Toleranz, Belastbarkeit oder thermischem Verhalten eingehen, bietet die L-1212FPS-N 22u eine überragende Kombination aus präziser Induktivität, geringem Gleichstromwiderstand und hoher Strombelastbarkeit. Dies gewährleistet eine optimierte Performance in komplexen Designs, wo jede Komponente entscheidend zur Gesamtstabilität und Effizienz beiträgt. Die SMD-Bauweise ermöglicht zudem eine platzsparende Integration in moderne, dichte Leiterplattenlayouts.
Leistungsmerkmale der L-1212FPS-N 22u
Diese SMD-Induktivität zeichnet sich durch eine Reihe von herausragenden Merkmalen aus, die sie zu einer unverzichtbaren Komponente für anspruchsvolle Anwendungen machen:
- Präzise Induktivität: Mit einer Nenninduktivität von 22 Mikrohenry (uH) und einer Toleranz von 30% liefert sie konsistente und vorhersagbare elektrische Eigenschaften für Filter- und Schwingkreisanwendungen.
- Effiziente Signalverarbeitung: Ein niedriger Gleichstromwiderstand (DCR) von 0,51 Ohm minimiert Leistungsverluste und sorgt für eine hohe Effizienz in der Signalübertragung und Energieversorgung.
- Hohe Strombelastbarkeit: Mit einer maximalen Strombelastbarkeit von 0,6 Ampere (A) ist dieses Bauteil für den Einsatz in energieintensiven Schaltungen ausgelegt, ohne dabei an Leistung einzubüßen.
- Kompakte Bauform: Die 1212er Baugröße (entspricht ca. 3,2 x 3,2 mm) ermöglicht eine optimale Integration in kompakte Leiterplattendesigns, was besonders in der Miniaturisierung von elektronischen Geräten von Vorteil ist.
- Robuste Konstruktion: Die Verwendung hochwertiger Materialien und die präzise Fertigung gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit auch unter ungünstigen Umgebungsbedingungen.
- Vielseitige Anwendbarkeit: Ideal für den Einsatz in DC-DC-Wandlern, Leistungselektronik, Hochfrequenzschaltungen und Filteranwendungen, wo präzise Induktivitätswerte und geringe Verluste gefordert sind.
Detaillierte Spezifikationen und technische Vorteile
Die L-1212FPS-N 22u ist mehr als nur eine Standard-Induktivität; sie ist ein sorgfältig entwickeltes Präzisionsbauteil, das auf die Bedürfnisse moderner Elektronik zugeschnitten ist. Die Induktivität von 22uH ist ein kritischer Parameter für die Resonanzfrequenz von Schwingkreisen und die Filtercharakteristik von Tiefpass- und Hochpassfiltern. Die angegebene Toleranz von 30% ist ein wichtiger Indikator für die Fertigungsgenauigkeit und garantiert, dass die Bauteile innerhalb eines akzeptablen Bereichs für die meisten Designs arbeiten. Bei kritischeren Anwendungen sind jedoch immer mehrere Komponenten zu prüfen oder höherwertige Bauteile zu wählen. Der Gleichstromwiderstand (DCR) von 0,51 Ohm ist ein entscheidender Faktor für die Effizienz einer Schaltung. Ein niedriger DCR bedeutet geringere ohmsche Verluste, was zu weniger Wärmeentwicklung und höherer Energieeffizienz führt. Dies ist besonders wichtig in energiebewussten Designs und Geräten, bei denen die Akkulaufzeit eine Rolle spielt.
Die Strombelastbarkeit von 0,6 Ampere ist ein Maß für die maximale Stromstärke, die die Induktivität ohne schädliche Erwärmung oder Beeinträchtigung ihrer elektrischen Eigenschaften führen kann. Diese Spezifikation ist essenziell für die Auswahl der richtigen Komponente in Leistungsschaltungen, um Überlastung und Ausfälle zu vermeiden. Die Baugröße 1212 ist ein Standardformat in der Surface Mount Technology (SMT), das eine einfache Bestückung auf Leiterplatten mittels automatisierter Prozesse ermöglicht. Diese kompakte Größe ermöglicht eine hohe Integrationsdichte auf der Leiterplatte, was für die Entwicklung kleiner und leichter elektronischer Geräte von größter Bedeutung ist.
Die Auswahl des Kernmaterials und der Wicklungsart beeinflusst maßgeblich die magnetischen Eigenschaften und die Leistung der Induktivität. Auch wenn hier keine spezifischen Details genannt sind, ist die Wahl des Materials und der Fertigungstechnologie bei dieser Induktivitätsklasse typischerweise auf Ferrit- oder Pulverkernmaterialien ausgelegt, die für ihre guten Hochfrequenzeigenschaften und ihre Fähigkeit, Energie im Magnetfeld zu speichern, bekannt sind. Die präzise Wicklungstechnologie minimiert parasitäre Kapazitäten und sorgt für eine definierte Induktivität über einen breiten Frequenzbereich.
Anwendungsbereiche der L-1212FPS-N 22u
Die L-1212FPS-N 22u SMD Induktivität findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung:
- Leistungselektronik: In DC-DC-Wandlern (Buck-, Boost-, Buck-Boost-Konverter) zur Glättung des Ausgangsstroms und zur Energieübertragung.
- HF-Schaltungen: Als Teil von Filtern, Schwingkreisen und Impedanzanpassungsnetzwerken in Funk- und Kommunikationssystemen.
- Signalverarbeitung: Zur Entkopplung von Stromversorgungsleitungen und zur Unterdrückung von Rauschen in analogen und digitalen Schaltungen.
- Filteranwendungen: Als kritische Komponente in Tiefpass-, Hochpass- und Bandpassfiltern zur Formung von Frequenzantworten.
- Motorsteuerungen: Zur Filterung von Schaltgeräuschen und zur Glättung von Stromversorgungen in motorgetriebenen Systemen.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | SMD Induktivität |
| Modellbezeichnung | L-1212FPS-N 22u |
| Nenninduktivität | 22 µH (Mikrohenry) |
| Toleranz | ±30% |
| Gleichstromwiderstand (DCR) | 0,51 Ω (Ohm) |
| Maximale Strombelastbarkeit | 0,6 A (Ampere) |
| Bauform/Größe | 1212 (ca. 3,2 mm x 3,2 mm) |
| Gehäusematerial | Standard-SMD-Material, robust und lötbar. Bietet thermische Stabilität und mechanische Integrität. |
| Kernmaterial | Typischerweise Ferrit oder Pulverkernmaterialien, optimiert für Induktivitätswerte und Hochfrequenzeigenschaften. Spezifisches Material nicht genannt, aber auf Standardqualität für diese Klasse ausgelegt. |
| Betriebstemperatur | Standardbereiche für SMD-Bauteile, typischerweise -40°C bis +125°C. Bietet Zuverlässigkeit unter variierenden klimatischen Bedingungen. |
| Lötbarkeit | Ausgelegt für gängige Reflow-Lötverfahren, gewährleistet einfache und zuverlässige Montage auf Leiterplatten. |
Häufig gestellte Fragen (FAQ) zu L-1212FPS-N 22u – SMD Induktivität, 22uH, 30%, 0,51 Ohm, 0,6 A, 1212
Was bedeutet die Toleranz von 30% für diese Induktivität?
Die Toleranz von 30% gibt den maximalen Abweichungsbereich der tatsächlichen Induktivität vom Nennwert (22 µH) an. Das bedeutet, die tatsächliche Induktivität kann zwischen etwa 15,4 µH und 28,6 µH liegen. Für die meisten Standardanwendungen ist diese Toleranz ausreichend, bei präzisionskritischen Anwendungen sollten jedoch die Toleranzen für die gesamte Schaltung berücksichtigt oder eine Induktivität mit geringerer Toleranz gewählt werden.
Ist diese Induktivität für Hochfrequenzanwendungen geeignet?
Ja, SMD-Induktivitäten wie die L-1212FPS-N 22u sind in der Regel für den Einsatz in einem breiten Frequenzbereich konzipiert. Obwohl die genaue Selbstresonanzfrequenz (SRF) nicht spezifiziert ist, sind Bauteile dieser Klasse typischerweise für Frequenzen im Kilohertz- bis Megahertz-Bereich optimiert und eignen sich gut für HF-Filter und Schwingkreise.
Welchen Unterschied macht der geringe Gleichstromwiderstand (DCR) von 0,51 Ohm?
Ein geringer DCR von 0,51 Ohm ist vorteilhaft, da er minimale Leistungsverluste durch Wärmeentwicklung verursacht. Dies führt zu einer höheren Energieeffizienz der Schaltung, geringerer Wärmeableitung und potenziell längerer Lebensdauer der umgebenden Komponenten. In Leistungsschaltungen ist ein niedriger DCR besonders kritisch.
Wie beeinflusst die Strombelastbarkeit von 0,6 A meine Schaltung?
Die Strombelastbarkeit von 0,6 Ampere gibt an, wie viel Strom die Induktivität maximal aufnehmen kann, ohne Schaden zu nehmen. Stellen Sie sicher, dass der maximale Strom, der durch die Induktivität fließt, unter diesem Wert liegt, um Überhitzung, Sättigung des Kerns und potenzielle Ausfälle zu vermeiden. Für Anwendungen mit höheren Stromanforderungen sind Induktivitäten mit einer höheren Ampere-Bewertung erforderlich.
Kann die L-1212FPS-N 22u in SMD-Bestückungsprozessen verwendet werden?
Ja, die L-1212FPS-N 22u ist eine SMD-Induktivität (Surface Mount Device) und wurde speziell für die Montage auf Leiterplatten mittels automatisierter Pick-and-Place-Maschinen und gängigen Lötverfahren wie Reflow-Löten entwickelt. Ihre Bauform 1212 ist ein Standardformat, das eine einfache Integration in die meisten SMD-Fertigungsprozesse ermöglicht.
Welche Art von Kernmaterial wird typischerweise in dieser Induktivitätsklasse verwendet?
Obwohl das spezifische Kernmaterial für die L-1212FPS-N 22u nicht explizit angegeben ist, werden in dieser Klasse von SMD-Induktivitäten häufig Materialien wie Ferrit oder Pulverkern verwendet. Diese Materialien bieten gute magnetische Eigenschaften für die Energiespeicherung und sind für verschiedene Frequenzbereiche optimiert. Die Wahl des Kernmaterials beeinflusst die Induktivität, die Strombelastbarkeit und die Effizienz.
Für welche Arten von Filteranwendungen ist diese Induktivität am besten geeignet?
Mit einer Induktivität von 22 µH ist die L-1212FPS-N 22u besonders gut für Tiefpassfilter geeignet, um hochfrequente Störungen zu dämpfen und einen glatteren Gleichstrom zu erzeugen. Sie kann auch in Bandpass- oder Sperrfiltern als Teil eines LC-Netzwerks eingesetzt werden, abhängig von der Kombination mit anderen Komponenten und den gewünschten Frequenzcharakteristiken.
