Zuverlässige Stromversorgung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer robusten und präzisen Lösung für die Stromzuführung Ihrer Platinen und Geräte? Der KES 4 – Kaltgerätestecker mit senkrechtem Flansch und Printanschluss ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Heimwerker, die eine sichere und langlebige Verbindungskomponente für ihre Elektronikprojekte benötigen. Dieses Produkt schließt die Lücke zwischen externen Stromquellen und der internen Schaltung und gewährleistet eine unterbrechungsfreie und stabile Energieversorgung, wo herkömmliche Steckverbinder an ihre Grenzen stoßen.
Innovatives Design für maximale Konnektivität und Sicherheit
Der KES 4 unterscheidet sich von Standardlösungen durch sein durchdachtes Design, das Funktionalität, Langlebigkeit und einfache Integration in komplexe Systeme vereint. Der senkrechte Flansch ermöglicht eine platzsparende Montage auf Leiterplatten und Frontplatten, während der Printanschluss eine direkte und sichere Lötverbindung garantiert. Dies minimiert Übergangswiderstände und erhöht die mechanische Stabilität im Vergleich zu herkömmlichen Kabelanschlüssen erheblich.
Hervorragende Leistung und Materialqualität
Die Kernkompetenz des KES 4 liegt in seiner Fähigkeit, eine zuverlässige Stromübertragung selbst unter anspruchsvollen Bedingungen zu gewährleisten. Die Auswahl hochwertiger Materialien und die präzise Fertigung sorgen für eine hervorragende elektrische Leitfähigkeit und thermische Beständigkeit.
- Zuverlässige Stromübertragung: Konzipiert für die sichere und stabile Zuführung von Wechselstrom, essentiell für den reibungslosen Betrieb Ihrer Elektronik.
- Platzsparende Konstruktion: Der senkrechte Flansch ermöglicht eine vertikale Montage auf der Platine, was wertvollen Platz spart und das Design von kompakteren Geräten erleichtert.
- Direkte Lötverbindung: Der Printanschluss gewährleistet eine feste und dauerhafte Verbindung zur Leiterplatte, was Ausfälle durch Wackelkontakte oder Vibrationen effektiv verhindert.
- Hohe mechanische Stabilität: Die solide Bauweise und die präzise gefertigten Kontakte sorgen für eine hohe Belastbarkeit und Widerstandsfähigkeit gegen mechanische Beanspruchung.
- Geeignet für diverse Anwendungen: Ideal für Labornetzteile, Audio-/Video-Equipment, Beleuchtungssysteme, industrielle Steuerungen und viele andere Elektronikgeräte, die eine externe Stromquelle benötigen.
- Einfache Integration: Die standardisierten Abmessungen und der Printanschluss erleichtern die Montage und Verdrahtung in bestehenden oder neuen Schaltungsdesigns.
- Robuste Gehäusematerialien: Das widerstandsfähige Gehäuse schützt die internen Kontakte vor Umwelteinflüssen und mechanischer Beschädigung.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|

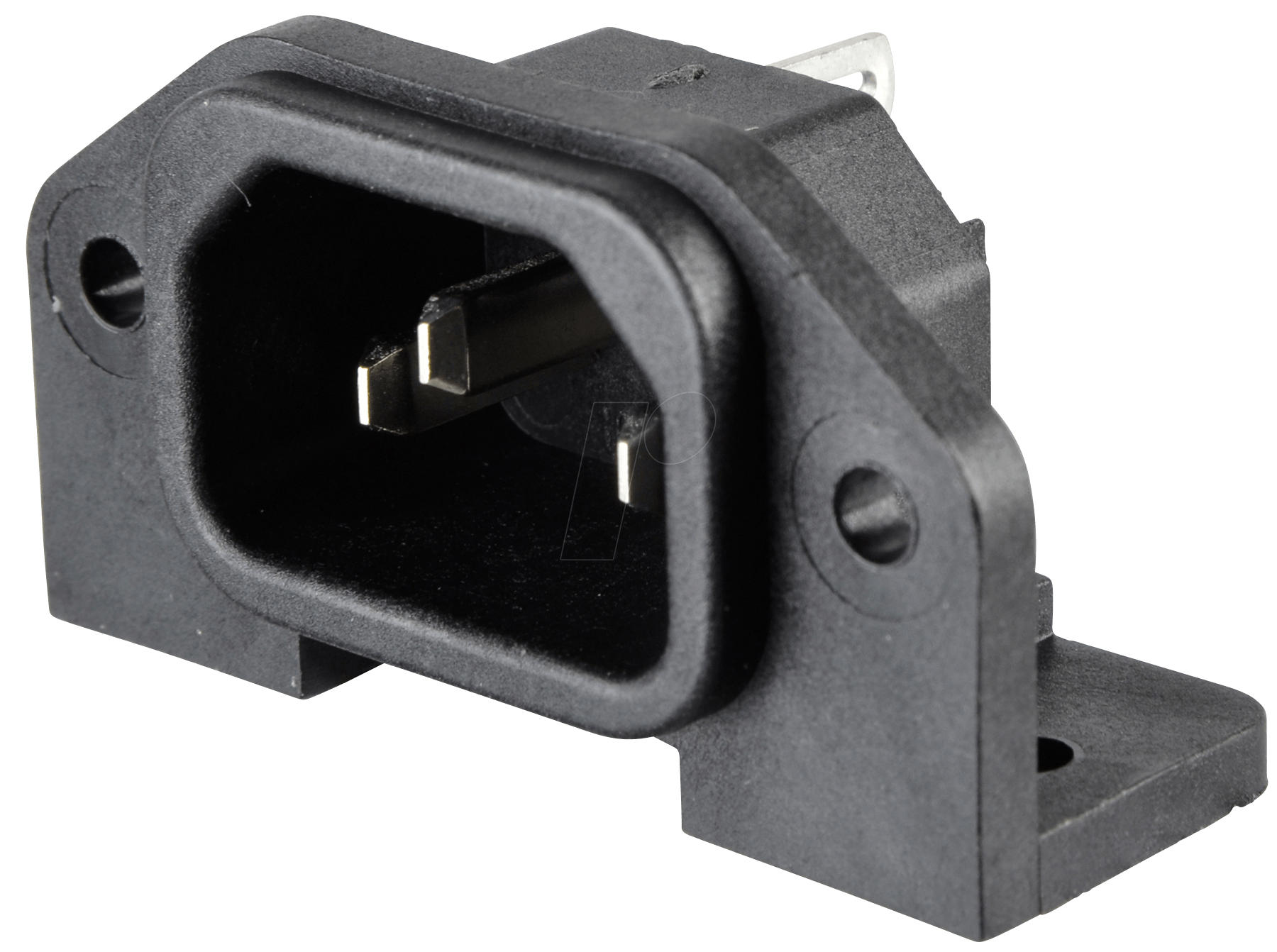

| Modellbezeichnung | KES 4 – Kaltgerätestecker |
| Anschlussart | Senkrechter Flansch, Printanschluss |
| Konfiguration | 3-polig (Phase, Neutralleiter, Schutzleiter) |
| Nennspannung | Bis zu 250V AC |
| Nennstrom | Bis zu 10A (abhängig von Anschlussleitung und Umgebungstemperatur) |
| Material Gehäuse | Hochwertiger, flammhemmender Kunststoff (z.B. PA66) für Langlebigkeit und Sicherheit |
| Material Kontakte | Verzinnte Kupferlegierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Montageart | Printmontage auf Leiterplatte, senkrechte Ausrichtung |
| Temperaturbereich | Betriebstemperatur typischerweise -20°C bis +70°C |
| Schutzart (bei korrekter Montage) | Typischerweise IP20 (Schutz gegen Fremdkörper > 12,5 mm, kein Schutz gegen Wasser) |
| Isolationswiderstand | ≥ 100 MΩ bei 500V DC |
| Dielektrizitätskonstante | Erfüllt relevante Normen wie IEC 60320-1 |
Spezifikationen und technische Tiefe
Der KES 4 – Kaltgerätestecker mit senkrechtem Flansch und Printanschluss ist ein essenzielles Bauteil für die sichere und zuverlässige Stromzuführung in einer Vielzahl von elektronischen Geräten. Die Konfiguration als 3-poliger Stecker gewährleistet die Aufnahme von Phase, Neutralleiter und dem wichtigen Schutzleiter. Dies ist unerlässlich für die Sicherheit von Mensch und Gerät, indem es im Fehlerfall einen sicheren Ableitpfad für Strom bietet und so das Risiko eines gefährlichen Stromschlags minimiert. Die Nennspannung von bis zu 250V AC und ein Nennstrom von bis zu 10A decken die Anforderungen der meisten Standard-Netzteile und Geräte ab. Die genaue Stromtragfähigkeit kann jedoch durch Faktoren wie die verwendete Anschlussleitung, die Umgebungstemperatur und die Lötqualität auf der Leiterplatte beeinflusst werden. Für kritische Anwendungen ist stets eine Überprüfung der spezifischen Lastbedingungen ratsam.
Das Gehäuse des KES 4 besteht aus einem hochwertigen, flammhemmenden Kunststoff, typischerweise Polyamid 66 (PA66). Dieses Material bietet nicht nur eine hohe mechanische Festigkeit und Abriebbeständigkeit, sondern erfüllt auch strenge Sicherheitsstandards bezüglich seiner Brandverhaltenseigenschaften. Es ist so konzipiert, dass es im Falle einer Überhitzung oder eines elektrischen Defekts die Ausbreitung von Flammen verhindert und somit die allgemeine Sicherheit des Gerätes erhöht. Die internen Kontakte sind aus einer robusten Kupferlegierung gefertigt und für eine verbesserte elektrische Leitfähigkeit und Korrosionsbeständigkeit verzinnt. Diese Verzinnung schützt die Kontakte vor Oxidation und gewährleistet auch nach längerer Lagerung oder unter schwierigen Umgebungsbedingungen eine geringe Kontaktimpedanz, was für eine effiziente und verlustarme Stromübertragung von entscheidender Bedeutung ist.
Die Montageart als Printanschluss mit senkrechter Flanschpositionierung ist ein entscheidender Vorteil für die Entwicklung kompakter und effizienter Geräte. Die senkrechte Ausrichtung minimiert den Platzbedarf auf der Hauptplatine und ermöglicht eine aufrechte Montage des Steckverbinders, was besonders in Gehäusen mit geringer Tiefe von Vorteil ist. Der direkte Printanschluss eliminiert die Notwendigkeit von zusätzlichen Kabeln und Steckverbindern innerhalb des Geräts, was die Anzahl potenzieller Fehlerquellen reduziert und die Zuverlässigkeit des Gesamtsystems erhöht. Die Lötverbindung bietet eine mechanisch äußerst stabile und elektrisch zuverlässige Verbindung zur Leiterplatte. Dies ist besonders wichtig in Umgebungen mit Vibrationen oder mechanischen Belastungen, wo herkömmliche Steckverbindungen versagen könnten.
Der Betriebstemperaturbereich von typischerweise -20°C bis +70°C macht den KES 4 zu einer vielseitigen Lösung für den Einsatz in verschiedensten Umgebungsbedingungen. Dies deckt eine breite Palette von industriellen und consumer-elektronischen Anwendungen ab. Die Isolationswiderstand von mindestens 100 MΩ bei 500V DC und die Einhaltung relevanter Normen wie IEC 60320-1 unterstreichen die hohe Qualität und Sicherheit dieses Bauteils. Diese Spezifikationen sind entscheidend, um elektrische Leckströme zu verhindern und die Sicherheit der elektrischen Isolation zu gewährleisten.
Anwendungsbereiche und Einsatzmöglichkeiten
Der KES 4 – Kaltgerätestecker mit senkrechtem Flansch und Printanschluss ist aufgrund seiner robusten Bauweise und zuverlässigen Performance einsetzbar in einer Vielzahl von Applikationen:
- Netzteile und Ladegeräte: Integration in die Gehäuseschale für eine saubere und sichere Stromzufuhr.
- Audio- und Videotechnik: Verbau in Verstärkern, Receivern, Mediaplayern und Flachbildfernsehern.
- Industrielle Steuerungen und Automatisierung: Zuverlässige Stromversorgung für Steuergeräte, Sensoren und Aktoren in Produktionsumgebungen.
- Labor- und Messtechnik: Einsatz in Labornetzteilen, Oszilloskopen und Signalgeneratoren, wo stabile Stromversorgung kritisch ist.
- Beleuchtungstechnik: Integration in LED-Treiber, Dimmer und professionelle Lichtanlagen.
- Server und Netzwerkkomponenten: Robuste Stromzufuhr für Rack-Server, Switches und Router.
- Haushaltsgeräte: In Geräten, die eine externe Stromzufuhr erfordern und eine langlebige Verbindung benötigen.
- Prototypenbau und DIY-Projekte: Für Maker und Entwickler, die eine professionelle und sichere Lösung für ihre Elektronikprojekte suchen.
FAQ – Häufig gestellte Fragen zu KES 4 – Kaltgerätestecker senkrechter Flansch, Printanschluss
Was sind die Hauptvorteile des senkrechten Flansches und des Printanschlusses?
Der senkrechte Flansch ermöglicht eine platzsparende, vertikale Montage auf der Leiterplatte, was besonders in kompakten Geräten von Vorteil ist. Der Printanschluss garantiert eine direkte, feste und lötbare Verbindung zur Platine, was die mechanische Stabilität erhöht und die Anzahl potenzieller Fehlerquellen im Vergleich zu Kabelverbindungen reduziert.
Ist dieser Kaltgerätestecker für alle Arten von Wechselstromquellen geeignet?
Ja, der KES 4 ist für den Anschluss an gängige Wechselstromquellen mit einer Nennspannung von bis zu 250V AC ausgelegt. Wichtig ist, dass die Nennstromstärke des Geräts die Kapazität des Steckverbinders nicht überschreitet und die Anschlussleitung entsprechend dimensioniert ist.
Welche Materialien werden für die Kontakte und das Gehäuse verwendet und warum sind diese wichtig?
Die Kontakte sind typischerweise aus einer verzinnten Kupferlegierung gefertigt, was für eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit sorgt. Das Gehäuse besteht aus einem flammhemmenden Kunststoff wie PA66, der hohe mechanische Festigkeit bietet und im Brandfall zur Sicherheit beiträgt.
Wie wird die elektrische Sicherheit dieses Steckverbinders gewährleistet?
Die elektrische Sicherheit wird durch die 3-polige Konfiguration (inklusive Schutzleiter), die Verwendung von flammhemmenden Materialien, einen hohen Isolationswiderstand und die Einhaltung relevanter internationaler Normen wie IEC 60320-1 sichergestellt.
Welche Temperaturbereiche kann der KES 4 zuverlässig bedienen?
Der KES 4 ist für den Betrieb in einem Temperaturbereich von typischerweise -20°C bis +70°C ausgelegt. Dies deckt eine breite Palette von Umgebungsbedingungen in industriellen und consumer-elektronischen Anwendungen ab.
Ist der KES 4 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Die Standard-Schutzart ist in der Regel IP20, was Schutz gegen feste Fremdkörper größer als 12,5 mm bietet, aber keinen Schutz gegen Wasser. Für Umgebungen mit hoher Feuchtigkeit oder Staub sind spezielle abgedichtete Steckverbindungen erforderlich. Der KES 4 ist primär für trockene und saubere Umgebungen konzipiert.
Wie beeinflusst die Lötqualität die Leistung des Printanschlusses?
Die Lötqualität ist entscheidend für die Zuverlässigkeit und Leistung des Printanschlusses. Eine saubere, gut ausgeführte Lötverbindung minimiert Übergangswiderstände, sorgt für eine starke mechanische Verbindung und gewährleistet eine dauerhafte elektrische Leitfähigkeit. Schlechte Lötstellen können zu Wärmeentwicklung, Leistungseinbußen und im schlimmsten Fall zu Ausfällen führen.
