Kabelschuhe: Die essenziellen Verbindungselemente für elektrische Sicherheit und Effizienz
Die Auswahl des richtigen Kabelschuhs ist fundamental für die Gewährleistung elektrischer Verbindungen. In unserem Sortiment finden Sie eine breite Palette an Kabelschuhen, die speziell für verschiedenste industrielle, gewerbliche und private Anwendungen konzipiert wurden. Ob für die Automobilindustrie, den Maschinenbau, erneuerbare Energien oder den Elektroinstallationsbereich – wir bieten Ihnen die passende Lösung für sichere, dauerhafte und leitfähige Verbindungen.
Worauf Kunden beim Kauf von Kabelschuhen achten sollten
Die Auswahl des passenden Kabelschuhs beeinflusst maßgeblich die Zuverlässigkeit und Sicherheit Ihrer elektrischen Installationen. Folgende Kriterien sind dabei von zentraler Bedeutung:
- Material des Kabelschuhs: Achten Sie auf hochleitfähige Materialien wie Kupfer oder Kupferlegierungen (z.B. Messing, Rotguss). Die Oberflächenbeschaffenheit, wie Verzinnung oder Vernickelung, spielt eine wichtige Rolle für Korrosionsbeständigkeit und langfristige Leitfähigkeit, insbesondere in feuchten oder aggressiven Umgebungen.
- Kabelquerschnitt und -typ: Jeder Kabelschuh ist für einen spezifischen Kabelquerschnitt (gemessen in mm²) ausgelegt. Die Kompatibilität muss exakt übereinstimmen, um eine sichere und widerstandsarme Verbindung zu gewährleisten. Berücksichtigen Sie auch die Art des Kabels (z.B. massiv, feindrähtig, flexibel) und wählen Sie entsprechend dimensionierte Kabelschuhe.
- Anschlussart und Montage: Kabelschuhe werden typischerweise durch Quetschen (Crimpen) mit dem Kabel verbunden. Achten Sie auf die Kompatibilität des Kabelschuhs mit den von Ihnen verwendeten Crimpwerkzeugen. Die Art des Anschlusses am anzuschließenden Bauteil (z.B. Ringkabelschuh, Gabelkabelschuh, Flachsteckhülse) bestimmt die Montageart.
- Isolierung und Schutz: Isolierte Kabelschuhe bieten zusätzlichen Schutz vor Kurzschlüssen und mechanischer Beschädigung. Die Isolierungsmaterialien (oft PVC, Polyamid oder Schrumpfschlauch) variieren in Temperaturbeständigkeit und mechanischer Belastbarkeit. Achten Sie auf die Farbcodierung der Isolierung, die oft eine grobe Indikation des Kabelquerschnitts liefert.
- Umgebungsbedingungen: Berücksichtigen Sie die Einsatzumgebung. Hohe Temperaturen, Feuchtigkeit, aggressive Chemikalien oder starke Vibrationen erfordern spezielle Materialien und Konstruktionen für eine langlebige und sichere Verbindung.
- Normen und Zertifizierungen: Für sicherheitskritische Anwendungen sind oft spezifische Normen und Zertifizierungen erforderlich (z.B. DIN-Normen, UL-Zulassungen). Achten Sie auf entsprechende Kennzeichnungen, um die Konformität mit regulatorischen Anforderungen sicherzustellen.
Vielfalt und Anwendungsbereiche von Kabelschuhen
Die Kategorie Kabelschuhe umfasst eine breite Palette an Verbindungselementen, die für die sichere und effiziente elektrische Verdrahtung unerlässlich sind. Unser Sortiment wurde sorgfältig zusammengestellt, um den Anforderungen von Profis und ambitionierten Heimwerkern in vielfältigen Branchen gerecht zu werden. Von der Automobilindustrie, wo vibrationsfeste und robuste Verbindungen gefragt sind, über den Maschinen- und Anlagenbau mit seinen hohen Leistungsanforderungen bis hin zur Elektroinstallation in Gebäuden und der wachsenden Branche der erneuerbaren Energien (Photovoltaik, Windkraft) – für jeden Einsatzzweck finden Sie bei uns das passende Produkt.
Klassifizierung und Typen von Kabelschuhen
Kabelschuhe lassen sich nach verschiedenen Kriterien klassifizieren, um die Auswahl für spezifische Anwendungen zu erleichtern. Die Wahl des richtigen Typs ist entscheidend für die Funktionalität und Sicherheit der Verbindung.
| Typ des Kabelschuhs | Beschreibung | Typischer Anwendungsbereich | Vorteile | Zu berücksichtigende Faktoren | Materialoptionen | Verbindungsart | Montagewerkzeug |
|---|---|---|---|---|---|---|---|

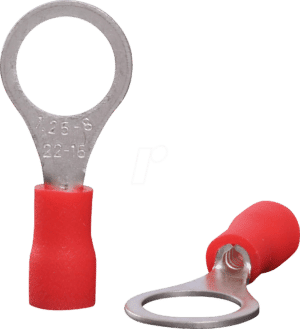

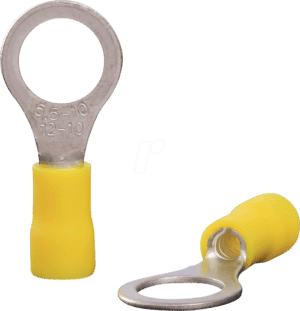

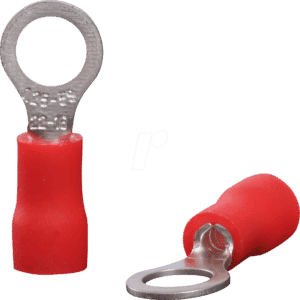

| Ringkabelschuh | Ringförmige Anschlussöse für Schraubverbindungen. | Maschinenbau, Schaltschrankbau, Energieverteilung, Batterieverbindungen. | Hohe mechanische Stabilität, sichere Schraubverbindung, einfache Montage. | Schraubendurchmesser, Kabelquerschnitt, Umgebungsbedingungen (z.B. Korrosion). | Verzinntes Kupfer, Messing, Aluminium. | Crimpverbindung am Kabelende. | Crimpzange, Presswerkzeug. |
| Gabelkabelschuh | Gabel- oder U-förmige Anschlussöse für Schraubverbindungen. Ermöglicht einen schnelleren Austausch von Schrauben. | Schaltschrankbau, Verteileranlagen, elektrische Geräte. | Schnellerer Austausch als beim Ringkabelschuh, gute Vibrationsfestigkeit. | Schraubendurchmesser, Kabelquerschnitt, Zugentlastung. | Verzinntes Kupfer, Messing. | Crimpverbindung am Kabelende. | Crimpzange, Presswerkzeug. |
| Flachsteckhülse & Flachstecker | Steckverbindung für schnelle und lösbare elektrische Verbindungen. | Automobilindustrie, Haushaltsgeräte, Elektronik. | Schnelle Montage und Demontage, Platzsparend. | Steckbreite, Kabelquerschnitt, Strombelastbarkeit, Verriegelungsmechanismus. | Verzinntes Kupfer, Messing. | Crimpverbindung am Kabelende. | Crimpzange, Presswerkzeug. |
| Stoßverbinder / Spleißverbinder | Ermöglicht die Verlängerung oder Reparatur von Kabeln. | Elektroinstallation, Kfz-Reparaturen, allgemeine Verdrahtung. | Nahtlose Verlängerung von Kabeln, einfache Reparatur. | Kabelquerschnitt, Isolationsmaterial, Strombelastbarkeit, Spannungsfestigkeit. | Verzinntes Kupfer, Aluminium. | Crimpverbindung an beiden Kabelenden. | Crimpzange, Presswerkzeug, ggf. Heizcken-/Schrumpfwerkzeug. |
| Kabelschuh mit Lötanschluss | Kabelschuhe, bei denen die elektrische Verbindung durch Löten statt durch Crimpen hergestellt wird. | Spezielle Elektronikanwendungen, wo Lötverbindungen bevorzugt werden. | Sehr gute elektrische Leitfähigkeit, bei sachgemäßer Ausführung sehr langlebig. | Lötbarkeit des Materials, Kabelquerschnitt, Temperaturbeständigkeit des Lötmaterials. | Kupfer, verzinntes Kupfer. | Lötverbindung am Kabelende. | Lötkolben, Lötmaterial. |
| Schraubkabelschuh | Verbindung durch eine Schraube, die das Kabel im Kabelschuh fixiert. | Seltener in industriellen Anwendungen, eher in spezifischen Geräten. | Einfache Montage ohne Spezialwerkzeug. | Kabelquerschnitt, Schraubengröße, Klemmkraft. | Aluminium, Kupfer. | Verschraubung. | Schraubendreher, Schraubenschlüssel. |
| Hülsenkabelschuh (Endhülsen) | Schützt das abisolierte Ende von Litzenkabeln und bündelt die Einzeldrähte. | Maschinenbau, Schaltschrankbau, überall dort, wo Litzenkabel verwendet werden. | Verhindert das Aufspleißen von Litzen, erleichtert die Einführung in Klemmen. | Kabelquerschnitt, Farbe zur Querschnittsidentifikation, Isolationsmaterial. | Kupfer, Messing, verzinntes Kupfer. | Crimpverbindung am Kabelende. | Aderendhülsen-Crimpzange. |
Branchenspezifische Anforderungen und Materialkunde
Die Auswahl von Kabelschuhen ist oft von branchenspezifischen Normen und Materialanforderungen geprägt. So sind im Automobilbereich beispielsweise Kabelschuhe mit erhöhter Vibrationsfestigkeit und Korrosionsbeständigkeit unter wechselnden Temperaturbedingungen gefragt. Hier kommen oft spezielle Kupferlegierungen oder verzinnte Kupferkabelschuhe zum Einsatz, die den Anforderungen der ISO 6722 oder ähnlicher Standards genügen. Im Bereich der erneuerbaren Energien, insbesondere bei Photovoltaikanlagen, sind UV- und Witterungsbeständigkeit der Isolierung von entscheidender Bedeutung, um eine langfristige Funktionssicherheit zu gewährleisten. Die Anforderungen an die Spannungsfestigkeit und den Stromdurchgang müssen stets im Einklang mit den geltenden VDE-Vorschriften und den Spezifikationen der jeweiligen Anlagenkomponenten stehen. Auch die ökologischen Aspekte gewinnen an Bedeutung; Materialien, die recycelbar sind und keine schädlichen Substanzen enthalten, werden zunehmend bevorzugt.
Die richtige Crimptechnologie: Ein entscheidender Faktor für Langlebigkeit
Die Verbindung des Kabels mit dem Kabelschuh mittels Crimptechnik ist ein Prozess, der präzises Werkzeug und Fachkenntnis erfordert. Eine unsachgemäße Crimpung kann zu einem erhöhten Übergangswiderstand führen, was wiederum Hitzeentwicklung und potenzielle Brandgefahr nach sich zieht. Hochwertige Crimpwerkzeuge, wie z.B. von Herstellern wie Klauke oder Wiha, gewährleisten eine gleichmäßige und sichere Verpressung, die den elektrischen Widerstand minimiert und die mechanische Festigkeit maximiert. Die Wahl der passenden Crimpform – ob hexagonal, trapezförmig oder kugelförmig – hängt vom Kabelschuhtyp und dem Kabelquerschnitt ab. Für feindrähtige Leiter werden häufig Aderendhülsen mit passenden Crimpwerkzeugen verwendet, um eine sichere Kontaktierung zu gewährleisten und ein Aufspleißen der Einzeldrähte zu verhindern.
Häufig gestellte Fragen zu Kabelschuhen
FAQ – Häufig gestellte Fragen zu Kabelschuhe
Welches Material ist für Kabelschuhe am besten geeignet?
Das beste Material hängt vom Anwendungsfall ab. Verzinntes Kupfer bietet eine hervorragende Leitfähigkeit und Korrosionsbeständigkeit, was es für die meisten allgemeinen Anwendungen ideal macht. Reines Kupfer eignet sich für Anwendungen mit sehr hohen Strombelastungen, während Messing und Aluminium in spezifischen Umgebungen oder bei Kosteneinsparungen zum Einsatz kommen können. Achten Sie stets auf die Kompatibilität des Materials mit den Umgebungsbedingungen.
Wie wähle ich den richtigen Kabelquerschnitt für einen Kabelschuh?
Jeder Kabelschuh ist für einen spezifischen Kabelquerschnittsbereich (in mm²) ausgelegt. Dieser ist oft auf dem Kabelschuh selbst oder auf der Verpackung angegeben. Es ist entscheidend, den Kabelschuh präzise auf den Querschnitt Ihres Kabels abzustimmen, um eine sichere und widerstandsarme Verbindung zu erzielen. Eine zu große Öffnung führt zu schlechtem Kontakt, eine zu kleine Öffnung kann das Kabel beschädigen.
Was ist der Unterschied zwischen isolierten und nicht-isolierten Kabelschuhen?
Nicht-isolierte Kabelschuhe bieten eine reine elektrische und mechanische Verbindung. Isolierte Kabelschuhe verfügen über eine Kunststoffummantelung (oft PVC oder Polyamid), die zusätzlichen Schutz vor Kurzschlüssen und mechanischer Beschädigung bietet. Die Isolierung spielt auch eine Rolle bei der Farbcodierung zur schnellen Identifikation des Kabelquerschnitts.
Welche Werkzeuge benötige ich, um Kabelschuhe korrekt zu montieren?
Für die Montage der meisten Kabelschuhe ist eine spezielle Crimpzange oder ein Presswerkzeug erforderlich. Die Art des Werkzeugs hängt vom Kabelschuhtyp und dem Kabelquerschnitt ab. Für Aderendhülsen gibt es spezielle Zangen. Die Verwendung des richtigen Werkzeugs ist entscheidend für eine sichere und langlebige Verbindung.
Können Kabelschuhe für alle Arten von Kabeln verwendet werden?
Kabelschuhe sind primär für den Einsatz mit Kupferleitern konzipiert. Die Art des Leiters (massiv, feindrähtig, litzenförmig) beeinflusst die Wahl des Kabelschuhs und des Montageverfahrens. Für feindrähtige Kabel sind oft Aderendhülsen in Kombination mit speziellen Kabelschuhen erforderlich.
Worauf sollte ich bei der Verwendung von Kabelschuhen in feuchten Umgebungen achten?
In feuchten oder korrosiven Umgebungen sind Kabelschuhe aus verzinntem Kupfer oder speziellen korrosionsbeständigen Legierungen die beste Wahl. Achten Sie auf eine dichte Crimpverbindung und gegebenenfalls auf zusätzliche Schutzmaßnahmen wie Schrumpfschläuche mit Innenkleber, um das Eindringen von Feuchtigkeit zu verhindern.
Gibt es Normen, die bei der Auswahl von Kabelschuhen beachtet werden müssen?
Ja, für sicherheitsrelevante Anwendungen gibt es verschiedene Normen. Beispielsweise die DIN-Normenreihe für Kabelschuhe und Steckverbinder, aber auch UL-Zertifizierungen für den amerikanischen Markt. Die Einhaltung relevanter Normen gewährleistet die Sicherheit und Zuverlässigkeit der elektrischen Verbindung.
