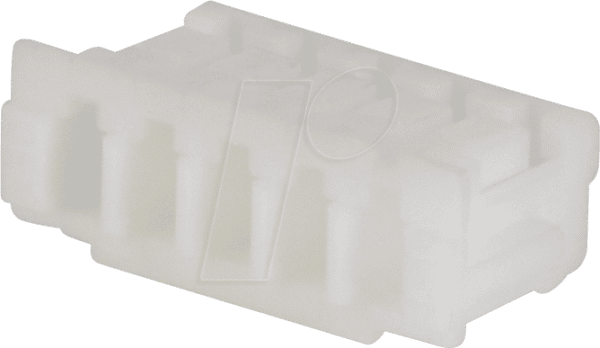

JST ZHR-5 – Buchsengehäuse für zuverlässige Elektronik-Verbindungen
Für Entwickler, Ingenieure und Maker, die präzise und sichere elektrische Verbindungen in ihren Projekten benötigen, bietet das JST ZHR-5 Buchsengehäuse eine optimale Lösung. Wenn Sie eine kompakte und robuste Gehäuselösung für die Aufnahme von bis zu fünf Kontakten mit einem Rastermaß von 1,5 mm suchen, um unerwünschte elektrische Störungen oder mechanische Belastungen zu vermeiden, ist dieses Produkt Ihre erste Wahl. Es adressiert die Notwendigkeit einer zuverlässigen und standardisierten Steckverbindung im Bereich der geringen Stromversorgung und Signalübertragung.
Die überlegene Wahl für Ihre Elektronikprojekte
Im Gegensatz zu improvisierten oder qualitativ minderwertigen Verbindungsarten, die zu Signalverlusten, Kurzschlüssen oder gar Ausfällen führen können, zeichnet sich das JST ZHR-5 durch seine präzise Fertigung und die Verwendung hochwertiger Materialien aus. Dies gewährleistet eine konsistente und sichere Verbindung über die gesamte Lebensdauer Ihrer Anwendung. Die durchdachte Konstruktion minimiert das Risiko von Beschädigungen während des Einsteckens und Entfernens und bietet eine ausgezeichnete mechanische Stabilität, die für den langlebigen Einsatz unerlässlich ist.
Technische Spezifikationen und Qualitätsmerkmale
Das JST ZHR-5 Buchsengehäuse ist ein Kernbestandteil der ZHR-Serie von JST, einem weltweit anerkannten Hersteller von Steckverbindern. Diese Serie ist speziell für Anwendungen konzipiert, die eine hohe Zuverlässigkeit bei gleichzeitig geringer Baugröße erfordern. Das Rastermaß von 1,5 mm ermöglicht eine hohe Kontaktdichte auf kleinem Raum, was besonders in beengten Umgebungen wie in der Medizintechnik, der Automatisierung oder kompakten Konsumerelektronik von Vorteil ist.
- Kompaktes Design: Mit seinem Rastermaß von 1,5 mm ermöglicht das Gehäuse eine platzsparende Integration in Geräte mit begrenztem Bauraum.
- Robuste Bauweise: Gefertigt aus langlebigem und isolierendem Kunststoffmaterial, bietet es Schutz vor mechanischen Einflüssen und elektrischen Überschlägen.
- Sichere Verriegelung: Das Design integriert eine Rastfunktion, die ein versehentliches Lösen der Verbindung verhindert und so für höchste Betriebssicherheit sorgt.
- Standardisierte Schnittstelle: Als Teil der ZHR-Serie ist das Gehäuse mit einer breiten Palette von Gegenstücken und Kontakten von JST kompatibel, was die Flexibilität und Austauschbarkeit erhöht.
- Einfache Montage: Die Handhabung und Montage gestalten sich unkompliziert, was den Integrationsprozess in bestehende oder neue Designs beschleunigt.
Anwendungsbereiche und Integrationsmöglichkeiten
Das JST ZHR-5 Buchsengehäuse findet breite Anwendung in verschiedenen Industriesektoren und im DIY-Bereich. Seine Zuverlässigkeit macht es zu einer idealen Wahl für:
- Automobilindustrie: Für interne Verkabelungen in Steuergeräten, Sensoren und Beleuchtungssystemen, wo Vibrationen und Temperaturschwankungen herrschen.
- Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und Antriebstechnik, wo präzise Signalübertragung und Robustheit entscheidend sind.
- Medizintechnik: In tragbaren Geräten, diagnostischen Instrumenten und Überwachungssystemen, wo höchste Zuverlässigkeit und Sterilisationsfähigkeit (je nach Materialvariante) gefragt sind.
- Unterhaltungselektronik: In Haushaltsgeräten, Audio-/Videogeräten und Gaming-Peripherie, wo kompakte und zuverlässige Verbindungen benötigt werden.
- Prototypenentwicklung und Maker-Projekte: Für Bastler und Entwickler, die eine professionelle und zuverlässige Verkabelungslösung für ihre Projekte suchen.
Produktinformationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller | JST |
| Serie | ZHR |
| Artikelnummer | ZHR-5 |
| Typ | Buchsengehäuse |
| Anzahl der Pole | 5 |
| Rastermaß | 1,5 mm |
| Anschlussart (für Kontakte) | Crimp (typisch für diese Serie) |
| Material (Gehäuse) | Hochwertiger, isolierender Kunststoff (spezifisches Material abhängig von der genauen Produktvariante, aber typischerweise PA66 oder ähnliche UL94V-0 zertifizierte Polymere für Flammwidrigkeit) |
| Betriebstemperatur (typisch) | -25°C bis +85°C (kann je nach Materialvariante abweichen) |
| Nennspannung (typisch) | 100 V AC/DC (abhängig von der Isolationsklasse und Anwendungsumgebung) |
| Nennstrom (typisch) | 1 A bis 3 A (abhängig von der Drahtgröße des angeschlossenen Kabels und der Kontaktkonstruktion) |
| Farbe | Naturweiß / Elfenbein (häufigste Ausführung, um die Lesbarkeit von Markierungen zu gewährleisten) |
| Befestigungsart | Frei verdrahtet (ohne zusätzliche Montagebohrungen oder Halterungen, die Montage erfolgt durch die Kabelintegration) |
| Mechanische Stabilität | Hohe Auszugsfestigkeit der Kontakte bei ordnungsgemäßer Vercrimptung und Verriegelung im Gehäuse. Die Rastnase des Gehäuses sichert die Verbindung gegen unbeabsichtigtes Lösen. |
| Elektrische Eigenschaften | Geringer Kontaktwiderstand durch präzise gefertigte Kontakte und Gehäusepassung. Hohe Isolation zwischen den Kontakten zur Vermeidung von Kurzschlüssen. |
| Konformität | Erfüllt relevante Industriestandards für Steckverbinder (z.B. UL, CSA Zertifizierungen sind für JST-Produkte üblich). |
Häufig gestellte Fragen zu JST ZHR-5 – Buchsengehäuse, RM 1,5 mm, 1×5-polig
Was ist das Hauptmerkmal des JST ZHR-5 Buchsengehäuses?
Das Hauptmerkmal des JST ZHR-5 Buchsengehäuses ist seine kompakte Bauweise mit einem Rastermaß von 1,5 mm, die es ermöglicht, fünf elektrische Verbindungen auf kleinstem Raum zu realisieren. Es bietet eine sichere und zuverlässige Steckverbindung für verschiedene elektronische Anwendungen.
Für welche Art von Anwendungen ist das JST ZHR-5 am besten geeignet?
Das JST ZHR-5 ist ideal für Anwendungen, bei denen Platzersparnis, Zuverlässigkeit und eine geringe Stromstärke bzw. Signalübertragung im Vordergrund stehen. Typische Einsatzgebiete sind die Medizintechnik, industrielle Automatisierung, Unterhaltungselektronik und Prototypenentwicklung.
Welche Art von Kontakten wird mit dem JST ZHR-5 Buchsengehäuse verwendet?
Das JST ZHR-5 Buchsengehäuse ist für die Aufnahme von JST ZHR-Kontakten konzipiert. Diese Kontakte werden in der Regel durch Crimp-Technologie an Kabelenden angebracht, bevor sie in das Gehäuse eingesetzt werden.
Ist das JST ZHR-5 Gehäuse einfach zu montieren?
Ja, das JST ZHR-5 Gehäuse ist für eine einfache Montage konzipiert. Nach dem korrekten Crimpen der Kontakte an die Kabel werden diese einfach in die entsprechenden Schächte des Gehäuses eingeschoben, bis sie hörbar einrasten. Das Gehäuse selbst wird dann mit dem passenden Stecker verbunden.
Welchen Temperaturbereich kann das JST ZHR-5 Buchsengehäuse typischerweise aushalten?
Die typische Betriebstemperatur für JST ZHR-Serie Buchsengehäuse liegt im Bereich von -25°C bis +85°C. Genaue Spezifikationen können je nach der exakten Materialvariante des Gehäuses leicht variieren.
Wie wird die mechanische Stabilität der Verbindung gewährleistet?
Die mechanische Stabilität wird durch die präzise Passform zwischen Gehäuse und Kontakten sowie durch die integrierte Rastfunktion des Gehäuses gewährleistet. Diese Rastnase greift in eine entsprechende Kerbe am Gegenstecker und verhindert ein versehentliches Lösen der Verbindung, selbst unter mechanischer Belastung.
Ist das JST ZHR-5 Gehäuse in verschiedenen Farben erhältlich?
Die am häufigsten erhältliche Farbe für das JST ZHR-5 Buchsengehäuse ist Naturweiß oder Elfenbein. Diese Farbe erleichtert die Lesbarkeit von Beschriftungen auf dem Gehäuse und den angeschlossenen Kabeln und ist in der Elektronikindustrie weit verbreitet.
