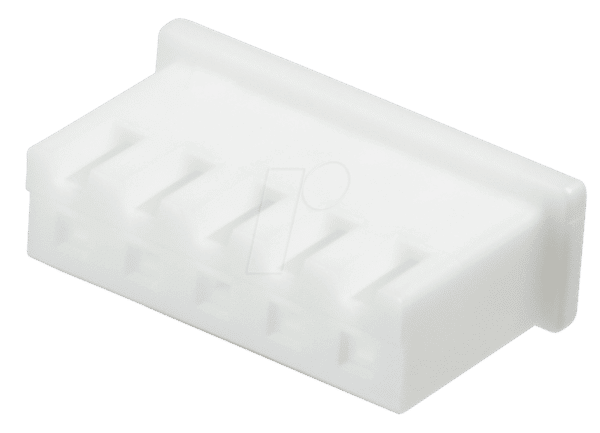

Zuverlässige Verbindungen für Ihre Elektronikprojekte: JST XH5P BU – 1×5-poliges Buchsengehäuse
Sie suchen nach einer robusten und zuverlässigen Lösung für die Signalübertragung und Stromversorgung in Ihren Elektronikprojekten? Das JST XH5P BU Buchsengehäuse mit 1×5-poliger Konfiguration bietet eine präzise und sichere Steckverbindung, die speziell für Anwendungen entwickelt wurde, bei denen eine stabile und fehlerfreie Kontaktierung unerlässlich ist. Ideal für Elektronikenthusiasten, Entwickler und professionelle Anwender, die Wert auf Qualität und Langlebigkeit legen.
Präzision und Sicherheit durch JST Qualität
Das JST XH5P BU Buchsengehäuse repräsentiert die bewährte JST-Qualität, die sich durch herausragende Präzision in Fertigung und Materialauswahl auszeichnet. Im Gegensatz zu weniger spezifischen Steckverbindern bietet die XH-Serie von JST eine optimierte Kontaktgeometrie und Materialkombination, die für geringe Übergangswiderstände und eine hohe mechanische Stabilität sorgt. Dies minimiert Signalverluste und erhöht die Zuverlässigkeit Ihrer Schaltungen, selbst unter anspruchsvollen Umgebungsbedingungen.
Technische Spezifikationen und Designmerkmale
Das JST XH5P BU ist ein Buchsengehäuse, das für die Aufnahme von JST XH-Steckerpins konzipiert ist. Die 1×5-polige Ausführung ermöglicht die gleichzeitige Verbindung von fünf einzelnen Leitern, was es zu einer vielseitigen Lösung für eine breite Palette von Anwendungen macht. Die Kodierung des Gehäuses verhindert eine versehentliche falsche Polung und gewährleistet somit eine sichere Montage und Bedienung.
Vorteile des JST XH5P BU Buchsengehäuses
- Hohe Zuverlässigkeit: Die präzise gefertigten Kontakte und das robuste Gehäusematerial garantieren eine langfristig stabile und sichere Verbindung.
- Einfache Montage: Das Buchsengehäuse lässt sich intuitiv mit den passenden JST XH-Steckern verbinden und sorgt für einen sicheren Halt.
- Platzsparendes Design: Die kompakte Bauform ermöglicht eine effiziente Integration in enge Gehäuse und Leiterplattenlayouts.
- Verschmutzungs- und Staubschutz: Das geschlossene Design des Buchsengehäuses schützt die Kontakte effektiv vor Staub und anderen Umwelteinflüssen.
- Vermeidung von Verpolung: Die mechanische Kodierung des Stecksystems verhindert Fehler bei der Montage und gewährleistet die korrekte Stromflussrichtung.
- Geringe Übergangswiderstände: Hochwertige Kontaktmaterialien sorgen für minimale Signalverluste und eine effiziente Stromübertragung.
Materialien und Konstruktion für maximale Langlebigkeit
Das Gehäusematerial des JST XH5P BU besteht aus einem hochwertigen thermoplastischen Polymer. Dieses Material ist nicht nur mechanisch robust und widerstandsfähig gegen Abrieb, sondern bietet auch eine ausgezeichnete elektrische Isolation. Die Kontakte selbst sind in der Regel aus einer Kupferlegierung gefertigt, die für ihre gute Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Oftmals sind die Kontakte zusätzlich mit einer Zinn- oder Silberbeschichtung versehen, um die Korrosionsfestigkeit weiter zu erhöhen und optimale elektrische Eigenschaften über die gesamte Lebensdauer zu gewährleisten. Diese Materialauswahl ist entscheidend für die Zuverlässigkeit und Langlebigkeit des Steckverbinders, insbesondere in Umgebungen, in denen Feuchtigkeit oder chemische Einflüsse auftreten können.
Anwendungsbereiche und Einsatzmöglichkeiten
Das JST XH5P BU Buchsengehäuse findet breite Anwendung in verschiedenen Bereichen der Elektronik. Dazu gehören:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuereinheiten in Produktionsanlagen.
- Verbraucherelektronik: In Haushaltsgeräten, Audio-/Video-Systemen und Multimedia-Geräten zur internen Signalverkabelung.
- Modellbau und Robotik: Für die flexible und zuverlässige Strom- und Signalversorgung von Modellen, Drohnen und Robotern.
- DIY-Elektronikprojekte: Als universelle Lösung für die Verdrahtung von Prototypen und individuellen Schaltungen.
- Medizintechnik: In Geräten, bei denen eine hohe Zuverlässigkeit und sichere Verbindungen gefordert sind.
- Beleuchtungstechnik: Zur Verkabelung von LED-Streifen und Beleuchtungssystemen, wo eine einfache und sichere Montage gewünscht ist.
Die Vielseitigkeit des JST XH-Systems macht es zu einer bevorzugten Wahl für Entwickler, die eine zuverlässige und einfach zu handhabende Steckverbindungslösung suchen.
Produkt-Eigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | JST |
| Serie | XH |
| Artikelnummer (Buchsengehäuse) | XH5P BU |
| Anzahl der Pole | 5-polig |
| Anzahl der Reihen | 1-reihig |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (typischerweise UL94V-0 bewertet für Flammwidrigkeit) |
| Kontaktmaterial | Kupferlegierung mit Zinn- oder Silberbeschichtung für optimierte Leitfähigkeit und Korrosionsbeständigkeit |
| Nennstrombelastbarkeit | Typischerweise bis zu 3A (abhängig von Drahtquerschnitt und Umgebungstemperatur) |
| Nennspannung | Typischerweise bis zu 250V AC/DC (abhängig von Isolationsanforderungen) |
| Betriebstemperaturbereich | Üblicherweise von -25°C bis +85°C, kann je nach Materialvariante variieren |
| Isolationswiderstand | Sehr hoch, um Leckströme zu vermeiden und die Sicherheit zu gewährleisten |
| Mechanische Lebensdauer | Sehr hoch durch robustes Design und präzise Fertigung, oft > 1000 Steckzyklen |
| Befestigungsart | Zum Crimpen oder Löten auf Leiterplatten (abhängig von der genauen Ausführung des passenden Steckers) |
| Schutzart (wenn mit passendem Stecker verbunden) | Bietet guten Schutz gegen Staub und Spritzwasser, abhängig von der genauen Ausführung und Anwendung |
| Farbe | Typischerweise Naturweiß oder Grau, kann je nach Produktionscharge oder spezifischer Artikelvariante leicht abweichen |
Präzise Verbindungstechnik: Die Vorteile der XH-Serie
Die JST XH-Serie ist ein Eckpfeiler in der Welt der kompakten und zuverlässigen Steckverbindungen. Das XH5P BU Buchsengehäuse ist ein integraler Bestandteil dieses Systems. Sein Design ist darauf ausgelegt, eine sichere und niederimpedante elektrische Verbindung zu gewährleisten. Die Präzision der einzelnen Komponenten, von der Fertigung des Gehäuses bis hin zur Kontaktierung, minimiert potenzielle Fehlerquellen, die bei weniger präzisen Systemen auftreten können. Dies ist besonders wichtig in Bereichen, in denen Signale mit hoher Frequenz übertragen werden oder wo geringe Spannungsabfälle kritisch sind. Die mechanische Verriegelung, die beim Einrasten des Steckers entsteht, sorgt für eine anhaltende Verbindung, die auch bei Vibrationen oder mechanischen Belastungen nicht versehentlich gelöst wird. Dies unterscheidet die XH-Serie von vielen einfacheren Lösungen, die möglicherweise nur auf Reibungskontakt basieren und anfälliger für Ausfälle sind.
FAQ – Häufig gestellte Fragen zu JST XH5P BU – JST – Buchsengehäuse, 1×5-polig – XH
Was ist die primäre Funktion des JST XH5P BU Buchsengehäuses?
Das JST XH5P BU Buchsengehäuse dient als Gegenstück zu den entsprechenden JST XH-Steckern und ermöglicht die sichere und zuverlässige elektrische Verbindung von fünf einzelnen Leitern. Es schützt die Kontakte und sorgt für eine stabile Signalübertragung und Stromversorgung.
Für welche Anwendungen ist dieses Buchsengehäuse besonders geeignet?
Es ist ideal für eine breite Palette von Anwendungen, darunter industrielle Automatisierung, Verbraucherelektronik, Modellbau, Robotik, DIY-Projekte und Beleuchtungstechnik, überall dort, wo eine präzise und robuste Verbindung erforderlich ist.
Welche Art von Steckern muss ich mit dem JST XH5P BU Buchsengehäuse verwenden?
Sie müssen die entsprechenden JST XH-Serie Stecker verwenden, die für die Aufnahme der 1×5-poligen Buchse ausgelegt sind. Achten Sie auf die korrekte Polung und Pin-Belegung.
Wie wird die Zuverlässigkeit der Verbindung gewährleistet?
Die Zuverlässigkeit wird durch die präzise Fertigung von JST, die Verwendung hochwertiger Materialien für Gehäuse und Kontakte sowie durch die mechanische Verriegelung des Stecksystems gewährleistet, die ein unbeabsichtigtes Lösen verhindert.
Ist das JST XH5P BU Buchsengehäuse gegen Umwelteinflüsse geschützt?
Das Buchsengehäuse selbst bietet einen guten Schutz vor Staub und Verschmutzung durch sein geschlossenes Design. In Kombination mit dem passenden Stecker kann eine erhöhte Schutzart gegen Spritzwasser erreicht werden, die genaue Klassifizierung hängt jedoch von der spezifischen Anwendung und dem Steckertyp ab.
Was bedeutet die „1×5-polig“ Konfiguration?
Die Konfiguration „1×5-polig“ bedeutet, dass die Anschlüsse in einer einzigen Reihe angeordnet sind und insgesamt fünf einzelne elektrische Kontakte zur Verfügung stehen.
Bietet JST auch passende Kabelkonfektionen für diese Buchsengehäuse an?
Ja, JST und zahlreiche Drittanbieter bieten eine breite Palette von Kabelkonfektionen mit passenden JST XH-Steckern an. Sie können auch eigene Kabel mit den entsprechenden JST-Crimp-Kontakten und Steckern konfektionieren.
