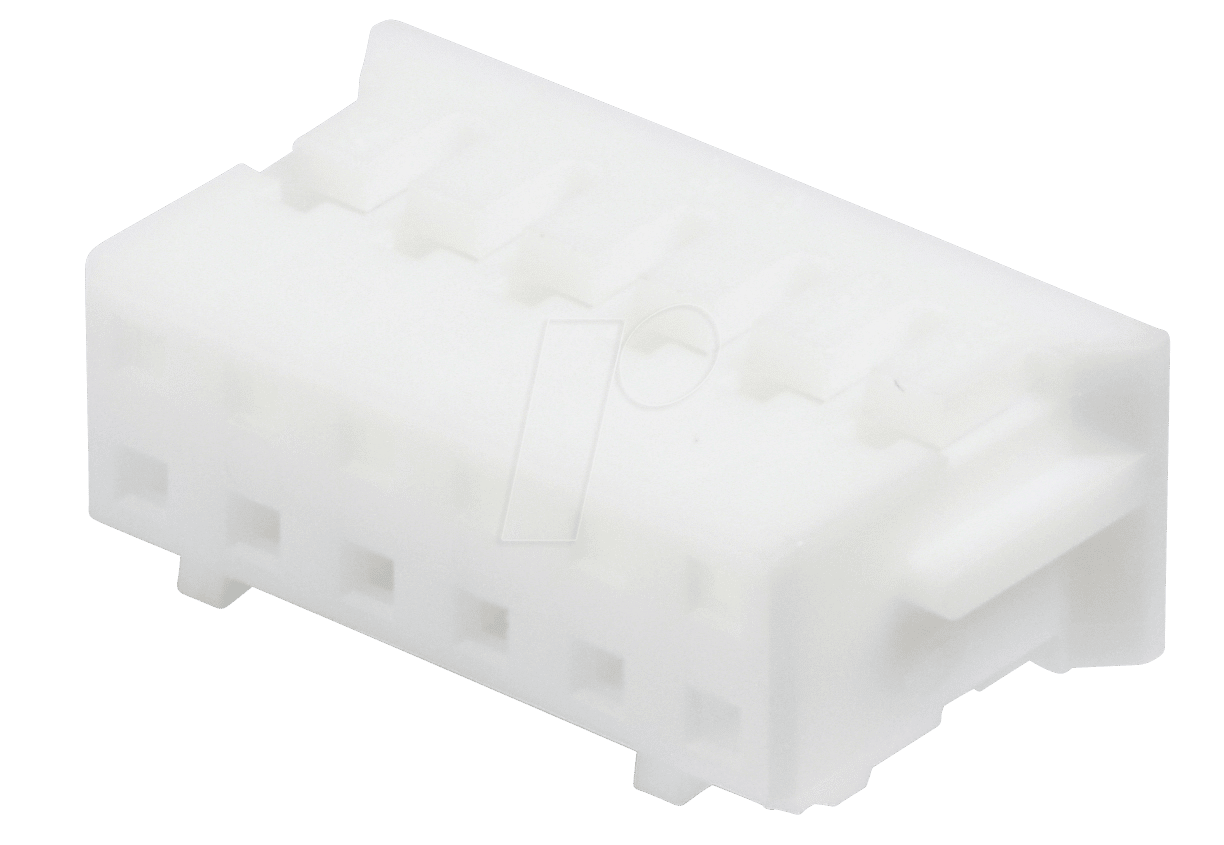

JST PHD 2x6P BU: Zuverlässige Verbindungen für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer robusten und präzisen Lösung für Ihre elektrischen Verbindungen, die Zuverlässigkeit und einfache Handhabung vereint? Das JST PHD 2x6P BU Buchsengehäuse von JST ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die eine sichere und stabile Steckverbindung für ihre elektronischen Projekte benötigen. Dieses speziell entwickelte Buchsengehäuse löst das Problem unsicherer oder instabiler Verbindungen in Geräten und Schaltkreisen, indem es eine zuverlässige Schnittstelle für die Signal- und Stromübertragung bietet.
Maximale Leistung durch präzise Konstruktion
Das JST PHD 2x6P BU Buchsengehäuse zeichnet sich durch seine herausragende Konstruktion aus, die auf Langlebigkeit und höchste Funktionalität ausgelegt ist. Im Gegensatz zu einfacheren Stecksystemen bietet die PHD-Serie von JST eine höhere Steckkraft und eine verbesserte Vibrationsbeständigkeit, was es zur perfekten Wahl für Anwendungen macht, bei denen eine permanente und zuverlässige Verbindung unerlässlich ist. Die 2×6-polige Konfiguration ermöglicht eine kompakte und dennoch leistungsfähige Verkabelung, wodurch wertvoller Platz auf Ihrer Leiterplatte oder in Ihrem Gehäuse eingespart wird.
Einzigartige Vorteile der JST PHD Serie
- Sicherheit und Stabilität: Die JST PHD Serie ist für ihre sichere Verriegelungsmechanismen bekannt, die ein versehentliches Lösen der Verbindung verhindern und somit die Integrität Ihres Systems gewährleisten.
- Hohe Zuverlässigkeit: Hergestellt aus hochwertigen Materialien, bietet dieses Buchsengehäuse eine exzellente Beständigkeit gegenüber Umwelteinflüssen und mechanischer Belastung.
- Einfache Montage und Handhabung: Trotz seiner robusten Konstruktion lässt sich das PHD-Gehäuse einfach und intuitiv montieren, was die Installationszeit reduziert und Fehler minimiert.
- Kompaktes Design: Die 2×6-polige Anordnung ermöglicht eine effiziente Raumnutzung, was besonders in modernen, miniaturisierten elektronischen Geräten von Vorteil ist.
- Breites Anwendungsspektrum: Von industriellen Steuerungen über Consumer-Elektronik bis hin zu komplexen IT-Systemen – die JST PHD Serie ist universell einsetzbar.
- Hohe Strombelastbarkeit: Das Design ist optimiert, um auch höhere Ströme sicher zu leiten, was es für eine Vielzahl von Leistungs- und Signalübertragungsaufgaben geeignet macht.
Technische Spezifikationen im Detail
Das JST PHD 2x6P BU Buchsengehäuse wurde entwickelt, um den höchsten Industriestandards zu entsprechen. Die präzise Fertigung und die Auswahl der Materialien gewährleisten eine gleichbleibend hohe Leistung über die gesamte Lebensdauer des Produkts.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | JST |
| Serie | PHD |
| Produkttyp | Buchsengehäuse (Receptacle Housing) |
| Anzahl der Pole | 12 (2 Reihen à 6 Pole) |
| Rastermaß (Pitch) | 2.0 mm |
| Farbe | Blau (BU) |
| Material | Hochwertiger Thermoplast mit exzellenter Isolationsfähigkeit und mechanischer Beständigkeit. Spezifische Materialgüte für hohe Betriebstemperaturen und geringe Entflammbarkeit. |
| Betriebstemperatur | Typischerweise im Bereich von -25°C bis +85°C, je nach spezifischer Materialzulassung des Herstellers. Ermöglicht den Einsatz in vielfältigen Umgebungsbedingungen. |
| Nennspannung | Die Nennspannung hängt von der maximalen Strombelastbarkeit und der Isolationsstärke ab. JST spezifiziert dies üblicherweise für die gesamte Serie, wobei typische Werte für diese Baugröße im Bereich von 100V bis 250V liegen können. |
| Nennstrom | Abhängig von der Leiterbahnbreite und dem Kontaktmaterial, typischerweise im Bereich von 1A bis 3A pro Kontakt. Dies ist ausreichend für die meisten Signal- und Niedrigstromanwendungen. |
| Isolationswiderstand | Sehr hoch, um Leckströme und Kurzschlüsse zu verhindern. Üblicherweise >1000 MΩ bei 500V DC. |
| Dielektrische Durchschlagfestigkeit | Ausreichend, um Spannungsspitzen sicher zu widerstehen. Typische Werte liegen bei über 500V AC für eine Minute zwischen benachbarten Kontakten und Gehäuse. |
| Anschlusstechnik | Für Crimp-Kontakte (separate Bestellungen) konzipiert, die eine sichere und zuverlässige elektrische Verbindung mit den Drähten herstellen. |
| Geeignete Kabelquerschnitte | Unterstützt typischerweise AWG 22 bis AWG 30, abhängig von der Art der Crimp-Kontakte. |
| Mechanische Lebensdauer | Die Steckzyklen sind für hohe Beanspruchung ausgelegt, mit einer erwarteten Lebensdauer von mehreren hundert Steckzyklen bei sachgemäßer Handhabung. |
| Anwendungen | Automobilindustrie, Medizintechnik, industrielle Automatisierung, Haushaltsgeräte, Kommunikationsgeräte, Beleuchtungssysteme, Batteriemanagementsysteme. |
Präzision in jedem Detail: Der PHD-Aufbau
Das JST PHD 2x6P BU Buchsengehäuse ist mehr als nur ein Verbindungselement; es ist ein integraler Bestandteil für die Signalintegrität und die Betriebssicherheit Ihrer elektronischen Systeme. Die präzise gefertigten Kontakte, die in das Gehäuse integriert sind, gewährleisten eine geringe Übergangswiderstand und damit eine effiziente Signalübertragung. Das Gehäusematerial ist sorgfältig ausgewählt, um nicht nur mechanische Stabilität zu bieten, sondern auch eine exzellente elektrische Isolation zu gewährleisten. Dies minimiert das Risiko von Überschlägen oder Kurzschlüssen, selbst unter anspruchsvollen Betriebsbedingungen. Die blaue Farbkodierung dient zur einfachen Identifizierung und kann helfen, Verwechslungen bei der Verkabelung zu vermeiden, was besonders in komplexen Systemen mit vielen Verbindungen von unschätzbarem Wert ist.
Anwendungsfelder: Wo Zuverlässigkeit zählt
Die Anwendungsmöglichkeiten des JST PHD 2x6P BU Buchsengehäuses sind vielfältig. In der industriellen Automatisierung werden diese Steckverbinder eingesetzt, um Steuergeräte mit Sensoren, Aktoren oder Bedienpanels zu verbinden. Die Robustheit und Vibrationssicherheit sind hierbei entscheidend für einen unterbrechungsfreien Betrieb.
In der Medizintechnik, wo höchste Zuverlässigkeit und Sicherheit oberste Priorität haben, kommen die JST PHD-Steckverbinder beispielsweise bei der Verkabelung von medizinischen Geräten, Überwachungssystemen oder bildgebenden Verfahren zum Einsatz. Die präzise Kontaktierung und die hohe Isolationsfähigkeit sind hier von fundamentaler Bedeutung, um die Sicherheit von Patienten und Personal zu gewährleisten.
Auch in der modernen Consumer-Elektronik, von hochentwickelten Haushaltsgeräten bis hin zu Unterhaltungselektronik, finden diese Buchsengehäuse Anwendung. Sie ermöglichen eine kompakte und sichere Verbindung von internen Komponenten, wie beispielsweise in LED-Beleuchtungssystemen, Netzteilen oder Display-Modulen.
Für Entwickler von Prototypen und individuellen Elektronikprojekten bietet das JST PHD 2x6P BU eine professionelle und zuverlässige Lösung, um Schaltungen einfach und sicher miteinander zu verbinden. Die klare Struktur und die einfache Handhabung beschleunigen den Entwicklungsprozess.
Warum JST PHD: Die Antwort auf Ihre Anforderungen
Im Vergleich zu universellen oder weniger spezialisierten Stecksystemen bietet die JST PHD Serie einen entscheidenden Vorteil: Sie ist speziell für Anwendungen konzipiert, bei denen eine langfristige, vibrationsfeste und sichere Verbindung erforderlich ist. Während einfachere Lösungen oft anfällig für äußere Einflüsse sind, garantiert das JST PHD Buchsengehäuse eine konstant hohe Leistung, selbst unter extremen Bedingungen. Die präzise gefertigten Kontakte minimieren Signalverluste und gewährleisten eine störungsfreie Daten- und Energieübertragung. Die Investition in ein hochwertiges JST PHD Gehäuse bedeutet eine Investition in die Langlebigkeit und Zuverlässigkeit Ihres gesamten Systems.
FAQ – Häufig gestellte Fragen zu JST PHD 2x6P BU – JST – Buchsengehäuse, 2×6-polig – PHD
Was ist die Hauptfunktion des JST PHD 2x6P BU Buchsengehäuses?
Das JST PHD 2x6P BU Buchsengehäuse dient als stabiler und zuverlässiger Anschluss für elektronische Verbindungen. Es nimmt passende Stiftleisten auf und bildet so eine sichere, steckbare Schnittstelle für elektrische Signale und Strom.
Für welche Art von Anwendungen ist dieses Buchsengehäuse am besten geeignet?
Es eignet sich hervorragend für Anwendungen, die eine hohe Zuverlässigkeit, Vibrationsfestigkeit und eine kompakte Bauform erfordern, wie z.B. in der industriellen Automatisierung, Medizintechnik, KFZ-Elektronik und für anspruchsvolle Consumer-Elektronik.
Welche Art von Kontakten werden mit diesem Buchsengehäuse verwendet?
Dieses Buchsengehäuse ist für die Aufnahme von JST PHD-Crimp-Kontakten konzipiert. Diese Kontakte müssen separat bestellt und auf die jeweiligen Drähte gecrimpt werden, bevor sie in das Gehäuse eingesetzt werden.
Kann ich das JST PHD 2x6P BU Buchsengehäuse auch für hohe Ströme verwenden?
Das Buchsengehäuse ist für typische Nennströme von 1A bis 3A pro Kontakt ausgelegt, was für viele Signal- und Niedrigstromanwendungen ausreichend ist. Für sehr hohe Stromanforderungen sind möglicherweise andere JST-Serien oder spezifische Auslegungen erforderlich.
Was bedeutet die Bezeichnung „2x6P BU“?
2x6P steht für die Anzahl der Pole in einer 2-reihigen Anordnung mit jeweils 6 Polen, also insgesamt 12 Pole. BU kennzeichnet die Farbe Blau des Gehäuses.
Wie wird die Verbindung gesichert, um ein unbeabsichtigtes Lösen zu verhindern?
Die PHD-Serie verfügt über einen integrierten Verriegelungsmechanismus, der nach dem Einstecken der entsprechenden Stiftleiste einrastet und so eine sichere und vibrationsresistente Verbindung gewährleistet.
Welche Vorteile bietet die PHD-Serie im Vergleich zu anderen JST-Serien?
Die PHD-Serie zeichnet sich durch eine verbesserte Steckkraft, eine höhere Vibrationsbeständigkeit und oft ein robusteres Design aus, was sie ideal für Anwendungen macht, bei denen eine besonders stabile und langlebige Verbindung benötigt wird.
