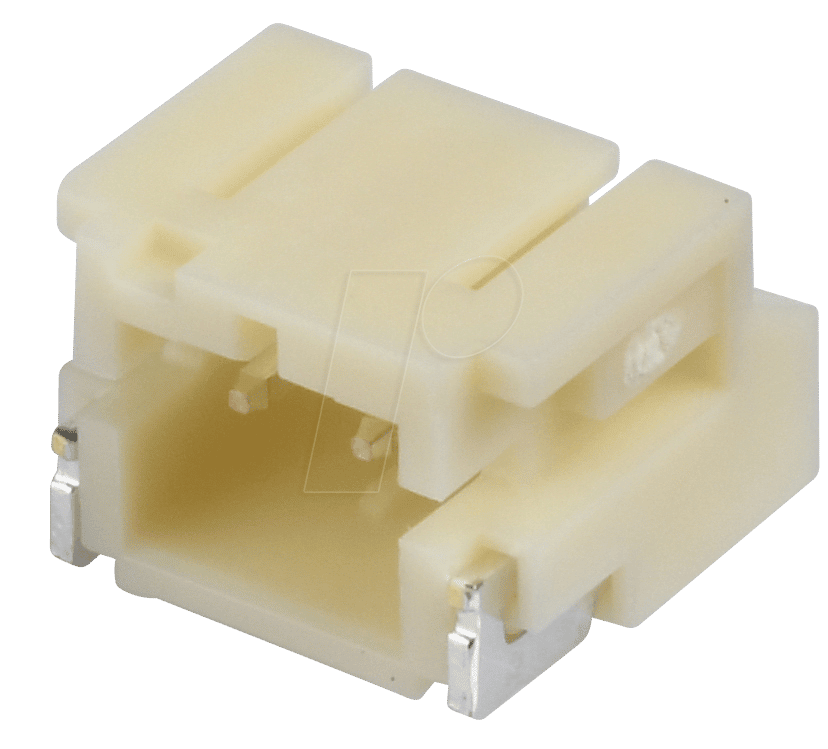

Präzise Verbindungen für Ihre Elektronikprojekte: JST PH2P ST90S Stiftleiste
Suchen Sie eine zuverlässige und platzsparende Lösung für die Verbindung Ihrer elektronischen Komponenten? Die JST PH2P ST90S Stiftleiste im SMD-Format, 90° gewinkelt und mit 1×2 Pin-Auslegung, ist die optimale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision und Langlebigkeit legen. Dieses spezialisierte Bauteil adressiert die Notwendigkeit einer sicheren und stabilen Strom- und Signalübertragung in kompakten Anwendungen, wo Standardlösungen an ihre Grenzen stoßen.
Die überlegene Wahl für anspruchsvolle Anwendungen
Herkömmliche Lötverbindungen können anfällig für mechanische Belastungen und thermische Zyklen sein. Die JST PH2P ST90S Stiftleiste hingegen bietet durch ihre präzise gefertigte Konstruktion und die Verwendung hochwertiger Materialien eine signifikant höhere Zuverlässigkeit und Langlebigkeit. Das Surface Mount Device (SMD) Design ermöglicht eine effiziente Bestückung auf Leiterplatten (PCBs) mittels automatisierter Prozesse, was die Produktionskosten senkt und die Integrität der Verbindung maximiert. Die 90°-Ausrichtung ist speziell für Anwendungen konzipiert, bei denen ein rechtwinkliger Kabelverlauf zur Leiterplatte erforderlich ist, um Platz zu sparen und eine saubere Installation zu gewährleisten.
Konstruktionsmerkmale und technologische Vorteile
Die JST PH2P ST90S Stiftleiste zeichnet sich durch eine Reihe von Merkmalen aus, die sie für anspruchsvolle elektronische Anwendungen prädestinieren:
- Kompaktes 1×2-poliges Design: Ideal für Anwendungen mit begrenztem Platzangebot, bei denen jede Millimeter zählt.
- SMD-Technologie: Ermöglicht eine automatisierte und effiziente Leiterplattenbestückung, was die Produktionskosten reduziert und die Präzision erhöht.
- 90°-Winkelmontage: Sorgt für einen optimierten Kabelverlauf und erleichtert die Integration in komplexe Gehäusestrukturen.
- Hohe Kontaktzuverlässigkeit: Das JST PH-System ist bekannt für seine sichere und dauerhafte Verbindung, die Vibrationen und Temperaturschwankungen standhält.
- Vielseitigkeit in der Anwendung: Geeignet für eine breite Palette von Branchen, von der Unterhaltungselektronik bis hin zu industriellen Steuerungen und Automatisierung.
- Optimierte Signalintegrität: Die Konstruktion minimiert Signalreflexionen und Crosstalk, was für Hochfrequenzanwendungen entscheidend ist.
- Standardisierte Anschlussweise: Bietet Kompatibilität mit einer Vielzahl von JST PH-Steckverbindern, was die Flexibilität in der Systemintegration erhöht.
Technische Spezifikationen im Detail
Diese Tabelle gibt einen detaillierten Einblick in die Konstruktionsmerkmale und Spezifikationen der JST PH2P ST90S Stiftleiste, die ihre Leistungsfähigkeit und Zuverlässigkeit unterstreichen:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | JST |
| Serie | PH |
| Modell | PH2P ST90S |
| Anschlusstyp | Stiftleiste |
| Montagetyp | SMD (Surface Mount Device) |
| Bauform | 90° gewinkelt |
| Polzahl | 1×2-polig (2 Kontakte) |
| Rastermaß | 2.0 mm (typisch für JST PH Serie) |
| Strombelastbarkeit | Abhängig von der Drahtstärke und Umgebungstemperatur; typischerweise ausgelegt für geringe bis mittlere Stromstärken im Bereich von 1-2A. Präzise Werte entnehmen Sie bitte dem offiziellen Datenblatt. |
| Spannungsfestigkeit | Konstruiert für Standard-Niederspannungsanwendungen bis typischerweise 100V AC/DC, jedoch abhängig von spezifischen Umgebungsbedingungen und Isolationsmaterialien. Detaillierte Angaben finden Sie im technischen Datenblatt. |
| Betriebstemperaturbereich | Umfassend, ausgelegt für typische elektronische Anwendungen, oft im Bereich von -25°C bis +85°C. Spezifische Grenzen sind dem Datenblatt zu entnehmen. |
| Isolationsmaterial | Hochwertige Kunststoffe wie Polyamid (PA) oder PBT, die ausgezeichnete dielektrische Eigenschaften und thermische Beständigkeit bieten. |
| Kontaktmaterial | Phosphorbronze oder Messing mit einer galvanischen Beschichtung (z.B. Zinn oder vergoldet), um Korrosionsbeständigkeit und geringen Übergangswiderstand zu gewährleisten. |
| Lötmethode | Geeignet für gängige Reflow-Lötverfahren (SMD). |
| Anwendungsgebiete | Stromversorgung, Signalübertragung, interne Verbindungen in Geräten, Sensoranschlüsse, Displayanbindungen, LED-Module. |
Anwendungsgebiete und Branchenrelevanz
Die JST PH2P ST90S Stiftleiste findet breite Anwendung in verschiedensten Sektoren, wo Miniaturisierung, Zuverlässigkeit und effiziente Montage im Vordergrund stehen. Dies umfasst:
- Unterhaltungselektronik: Integration in Smartphones, Tablets, Kameras und Audio-/Video-Geräte für interne Verbindungen und Zubehörschnittstellen.
- Industrielle Automatisierung und Steuerungstechnik: Anschluss von Sensoren, Aktoren und Steuergeräten in kompakten Industrieanlagen und Schaltschränken.
- Medizintechnik: Zuverlässige Verbindungen in tragbaren medizinischen Geräten und Diagnostik-Systemen, wo höchste Sicherheitsstandards gelten.
- Automobilindustrie: Einsatz in Infotainment-Systemen, Beleuchtungssteuerungen und Fahrassistenzsystemen, die eine hohe Vibrationsfestigkeit und Temperaturbeständigkeit erfordern.
- Beleuchtungstechnik: Verbindungen für LED-Module und Steuerelektronik in professionellen Lichtsystemen.
- Robotik: Ermöglichung kompakter und robuster Verbindungen für Motoren, Sensoren und Steuereinheiten in Robotersystemen.
FAQ – Häufig gestellte Fragen zu JST PH2P ST90S – JST – Stiftleiste, SMD, 90°, 1×2-polig – PH
Was bedeutet SMD bei der JST PH2P ST90S Stiftleiste?
SMD steht für Surface Mount Device. Dies bedeutet, dass die Stiftleiste direkt auf die Oberfläche einer Leiterplatte (PCB) gelötet wird, im Gegensatz zu durchgesteckten Komponenten (Through-Hole Technology). Dies ermöglicht eine effizientere und automatisierte Bestückung und ist ideal für flache und kompakte Designs.
Welche Vorteile bietet die 90°-Ausrichtung?
Die 90°-Ausrichtung ermöglicht es, dass Kabel rechtwinklig von der Leiterplatte abgeführt werden. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platz, da es eine saubere und platzsparende Kabelführung erlaubt und die Gesamtabmessungen des Geräts reduziert.
Ist die JST PH2P ST90S Stiftleiste mit anderen JST-Steckverbindern kompatibel?
Die JST PH-Serie verfügt über ein standardisiertes Rastermaß (typischerweise 2.0 mm) und eine definierte Steckgeometrie. Die PH2P ST90S Stiftleiste ist daher für die Paarung mit entsprechenden Buchsen der JST PH-Serie konzipiert. Es ist ratsam, das spezifische Datenblatt des Gegensteckers zu konsultieren, um Kompatibilität sicherzustellen.
Welche Strom- und Spannungsbelastbarkeit kann ich erwarten?
Die genaue Strom- und Spannungsbelastbarkeit hängt von mehreren Faktoren ab, einschließlich der Drahtstärke des angeschlossenen Kabels, der Umgebungstemperatur und der spezifischen Ausführung der Kontaktoberfläche. Für die JST PH-Serie sind typischerweise Werte im Bereich von 1-2 Ampere und bis zu 100 Volt üblich. Für präzise technische Spezifikationen ist das offizielle JST-Datenblatt für die PH-Serie unerlässlich.
Wie wird die Lötbarkeit der SMD-Stiftleiste gewährleistet?
Die JST PH2P ST90S ist für gängige Reflow-Lötverfahren optimiert. Die Kontakte sind so konzipiert, dass sie bei den üblichen Temperaturen und Zeiten von Reflow-Öfen eine zuverlässige Lötverbindung mit den Lötpads auf der Leiterplatte eingehen. Eine sorgfältige Prozesskontrolle ist jedoch entscheidend für optimale Ergebnisse.
Was sind die Hauptmaterialien der Stiftleiste?
Die Gehäuse der JST PH-Serie bestehen in der Regel aus hochtemperaturbeständigen Kunststoffen wie Polyamid (PA) oder Polybutylenterephthalat (PBT). Die Kontakte sind oft aus Phosphorbronze oder Messing gefertigt und mit einer galvanischen Beschichtung (z.B. Zinn oder vergoldet) versehen, um Korrosionsbeständigkeit und geringen Übergangswiderstand zu gewährleisten.
Warum sollte ich eine JST PH-Serie anstelle einer universellen Lötverbindung wählen?
Universelle Lötverbindungen können manuell aufwendig sein und sind anfälliger für Fehler und mechanische Schwachstellen. Die JST PH-Serie bietet eine standardisierte, sichere und zuverlässige Steckverbindung, die für die automatisierte Fertigung geeignet ist, konsistente Leistung über die Zeit liefert und Vibrationen sowie Temperaturschwankungen besser standhält, was zu einer höheren Gesamtsystemzuverlässigkeit führt.
