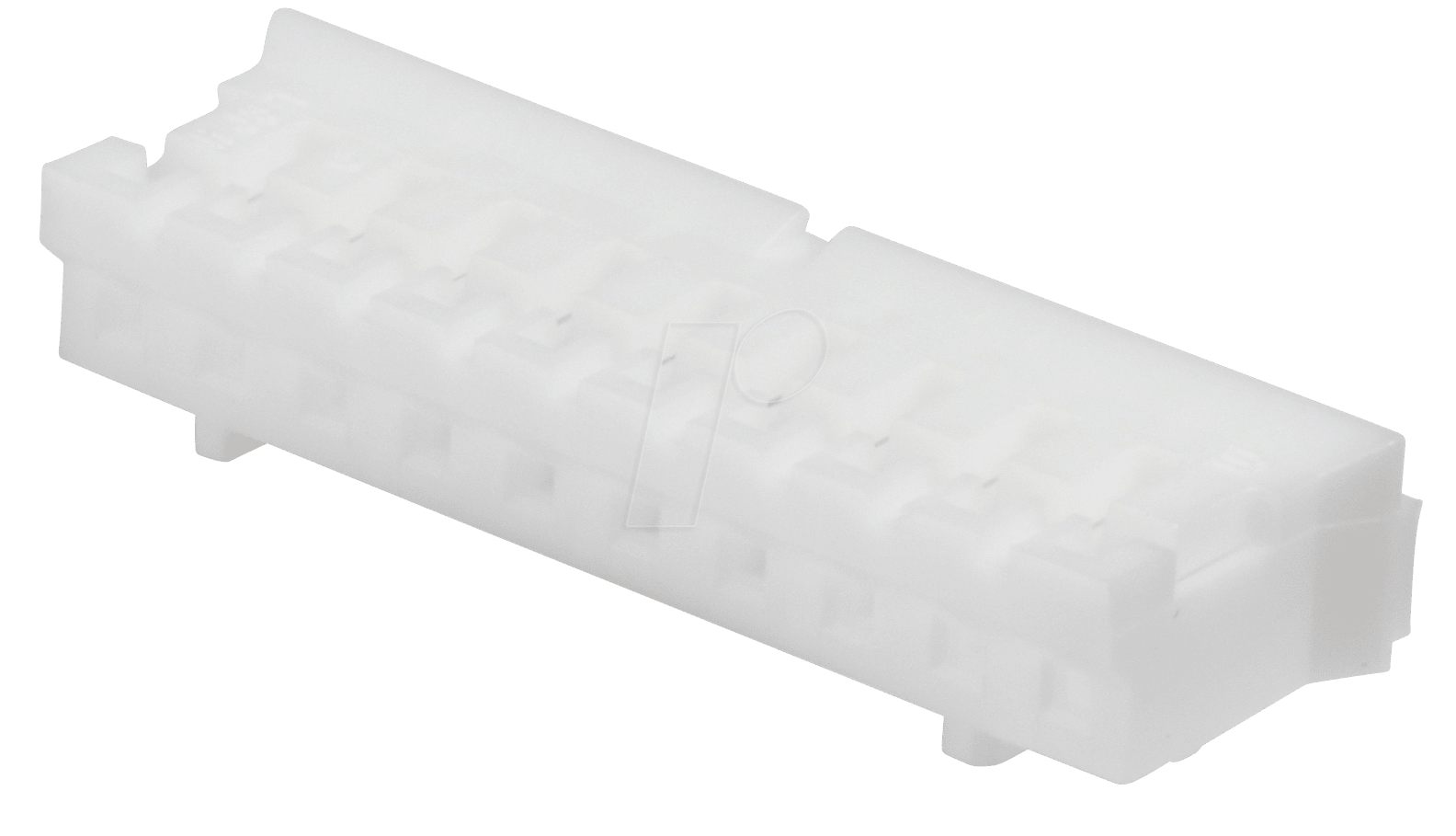

Zuverlässige Verbindungen für Ihre Elektronikprojekte: JST PH10P BU Buchsengehäuse
Wenn Sie nach einer robusten und zuverlässigen Lösung für die Verkabelung und Signalübertragung in Ihren Elektronikprojekten suchen, ist das JST PH10P BU Buchsengehäuse die ideale Wahl. Dieses 1×10-polige PH-Serie Buchsengehäuse von JST wurde entwickelt, um eine sichere und stabile Verbindung zwischen Leiterplatten und Kabeln zu gewährleisten und ist somit unverzichtbar für Ingenieure, Entwickler und Hobbyisten, die Wert auf Präzision und Langlebigkeit legen.
Maximale Performance durch JST-Qualität
Das JST PH10P BU Buchsengehäuse zeichnet sich durch seine herausragende Verarbeitungsqualität und das durchdachte Design aus, welches den Anforderungen anspruchsvoller Applikationen gerecht wird. Im Vergleich zu generischen Steckverbindern bietet die PH-Serie von JST eine überlegene mechanische Stabilität und elektrische Zuverlässigkeit. Dies resultiert in einer deutlich reduzierten Fehleranfälligkeit Ihrer Geräte und Systeme. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand und minimieren Signalverluste, was für empfindliche elektronische Schaltungen von entscheidender Bedeutung ist.
Technische Überlegenheit und Anwendungsvielfalt
Die PH-Serie von JST ist bekannt für ihre hohe Strombelastbarkeit und ihre Kompaktheit, was sie zu einer bevorzugten Wahl in einer Vielzahl von Branchen macht. Ob in der Unterhaltungselektronik, industriellen Automatisierung, Medizintechnik oder in komplexen Embedded-Systemen – das JST PH10P BU Buchsengehäuse liefert die benötigte Leistung und Zuverlässigkeit. Die spezielle Bauform des Gehäuses bietet zudem einen Schutz vor Verschmutzung und mechanischer Beschädigung der Kontakte, was die Lebensdauer der Verbindung erheblich verlängert.
Vorteile des JST PH10P BU Buchsengehäuses
- Hohe Kontaktdichte: 10 Pole in einer kompakten Bauform ermöglichen effiziente Raumnutzung auf Leiterplatten.
- Sichere Verriegelung: Das bewährte Verriegelungssystem verhindert unbeabsichtigtes Lösen der Verbindung, auch unter Vibrationen.
- Langlebigkeit: Hochwertige Materialien und präzise Fertigung garantieren eine lange Lebensdauer und Zuverlässigkeit.
- Geringer Übergangswiderstand: Optimierte Kontakte für eine effiziente und verlustarme Signalübertragung.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von Prototypenbau bis zur Serienfertigung.
- Einfache Montage: Schnelle und unkomplizierte Integration in bestehende oder neue Schaltungen.
- Schutzfunktion: Das Gehäuse schützt die Kontakte vor Staub, Feuchtigkeit und mechanischen Einwirkungen.
Detaillierte Produkteigenschaften
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | JST |
| Serie | PH |
| Modellnummer | PH10P BU |
| Typ | Buchsengehäuse |
| Polanzahl | 10 (1×10) |
| Steckrichtung | Vertikal |
| Kontaktmaterial | Phosphorbronze (typisch für JST PH Serie, veredelt für geringen Widerstand und Korrosionsbeständigkeit) |
| Gehäusematerial | PA66 (Nylon 66), UL94V-0 klassifiziert für Flammwidrigkeit; beständig gegen Öle und Lösungsmittel. |
| Nennstrom | Bis zu 2A pro Kontakt (abhängig von Drahtquerschnitt und Temperatur) |
| Nennspannung | Bis zu 100V AC/DC (abhängig von Isolationsabstand und Anwendungsumgebung) |
| Betriebstemperatur | -25°C bis +85°C (typischer Standardbereich für diese Materialien und Anwendungen) |
| Isolationswiderstand | Mindestens 1000 MΩ bei 500V DC |
| Mechanische Lebensdauer | Mindestens 100 Steckzyklen (bei korrekter Handhabung) |
| Farbe | Blau (wie durch „BU“ in der Bezeichnung angedeutet, kann aber je nach spezifischer Variante variieren) |
| Rastermaß (Pitch) | 2.0 mm (typisch für die JST PH Serie) |
| Kabelzuführung | Geeignet für Crimp-Kontakte, die in das Gehäuse eingesetzt werden. |
| Zulassungen | UL, c-UL, TUV (oftmals vorhanden bei JST Komponenten für internationale Märkte) |
Anwendungsbereiche und Einsatzszenarien
Das JST PH10P BU Buchsengehäuse ist ein fundamentaler Baustein für eine Vielzahl von elektronischen Systemen. Seine primäre Funktion ist die sichere Aufnahme von kompatiblen Stiftleisten (Header) und die Ermöglichung einer abnehmbaren oder festen Verbindung zu externen Geräten oder anderen Baugruppen.
Geräteinterne Verkabelung: In Geräten wie Computern, Netzwerk-Switches, Servern oder Unterhaltungselektronik (Fernseher, Soundbars) wird die PH-Serie häufig für die interne Verkabelung von Komponenten wie Netzteilen, Motherboards, Display-Modulen oder Lüftern verwendet. Die kompakte Bauweise ermöglicht hierbei eine platzsparende Integration.
Industrielle Automatisierung: In der industriellen Steuerungstechnik und Automatisierung spielen zuverlässige Verbindungen eine kritische Rolle. Das PH10P BU Gehäuse kann zur Verbindung von Sensoren, Aktoren, Steuergeräten und Bedienpanels eingesetzt werden. Die Robustheit und die Beständigkeit gegen Umwelteinflüsse machen es ideal für diese rauen Umgebungen.
Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und Sicherheit unerlässlich sind, findet die JST PH-Serie ebenfalls Anwendung. Dies kann von Patientenmonitorsystemen über diagnostische Geräte bis hin zu kleinen tragbaren Geräten reichen.
Prototypenbau und Entwicklung: Für Entwickler und Ingenieure im Prototypenbau bietet das JST PH10P BU Buchsengehäuse eine standardisierte und einfach zu handhabende Lösung. Es ermöglicht schnelles Prototyping und einfache Anpassungen der Verkabelung, ohne die Notwendigkeit komplexer Lötverbindungen.
Embedded Systems: In einer breiten Palette von Embedded-Systemen, von IoT-Geräten bis hin zu komplexen Steuerungsmodulen in Fahrzeugen oder der Luftfahrt, ist die JST PH-Serie wegen ihrer Zuverlässigkeit und ihrer Fähigkeit, auch unter anspruchsvollen Bedingungen zu funktionieren, eine bevorzugte Wahl.
Detailbetrachtung der Materialeigenschaften
Das Gehäusematerial, typischerweise PA66 (Polyamid 66), ist ein thermoplastischer Kunststoff, der für seine exzellenten mechanischen Eigenschaften bekannt ist. Die UL94V-0 Klassifizierung bedeutet, dass das Material selbstverlöschend ist und im Brandfall nur langsam brennt, was für sicherheitskritische Anwendungen von großer Bedeutung ist. Darüber hinaus weist PA66 eine gute chemische Beständigkeit gegenüber Ölen, Fetten und vielen Lösungsmitteln auf, was es für den Einsatz in industriellen Umgebungen oder Geräten, die mit solchen Substanzen in Kontakt kommen könnten, prädestiniert. Die blaue Farbgebung des PH10P BU dient oft als Kennzeichnung für eine bestimmte Variante oder als visuelle Unterscheidung innerhalb eines Systems.
Die Kontakte selbst sind in der Regel aus Phosphorbronze gefertigt, einer Kupferlegierung, die für ihre gute elektrische Leitfähigkeit, hohe Elastizität und gute Korrosionsbeständigkeit geschätzt wird. Oftmals sind die Kontakte zusätzlich mit einer Zinn- oder Goldbeschichtung versehen. Eine Zinnbeschichtung bietet einen guten Kompromiss aus Leitfähigkeit, Korrosionsschutz und Kosten, während eine Goldbeschichtung, insbesondere auf den Kontaktflächen, eine überlegene Leitfähigkeit und extremen Korrosionsschutz für hochfrequente oder sehr empfindliche Signale bietet. Die präzise Fertigung der Kontakte gewährleistet einen festen und zuverlässigen Sitz im Gehäuse und einen stabilen Kontakt mit der Gegenstelle (Stiftleiste).
Zertifizierungen und Normkonformität
Die JST Corporation ist ein weltweit anerkannter Hersteller von Steckverbindern, und ihre Produkte erfüllen in der Regel strenge internationale Normen und Zulassungen. Für das PH10P BU Buchsengehäuse sind Zertifizierungen wie UL (Underwriters Laboratories), c-UL (kanadische UL-Entsprechung) und TUV (Technischer Überwachungsverein) üblich. Diese Zertifizierungen bestätigen, dass das Produkt die erforderlichen Sicherheits- und Leistungsstandards für den Einsatz in verschiedenen Regionen und Branchen erfüllt. Dies ist ein entscheidender Faktor für OEMs (Original Equipment Manufacturers), die sicherstellen müssen, dass ihre Produkte den regulatorischen Anforderungen entsprechen und weltweit vertrieben werden können.
FAQ – Häufig gestellte Fragen zu JST PH10P BU – JST – Buchsengehäuse, 1×10-polig – PH
Was ist die Hauptfunktion des JST PH10P BU Buchsengehäuses?
Das JST PH10P BU Buchsengehäuse dient als sichere Aufnahme für die Kontakte und ermöglicht eine zuverlässige, steckbare Verbindung zu kompatiblen Stiftleisten. Es schützt die Kontakte und gewährleistet eine stabile elektrische Verbindung zwischen zwei Baugruppen oder einer Baugruppe und einem Kabel.
Für welche Art von Anwendungen ist die JST PH-Serie besonders geeignet?
Die JST PH-Serie ist aufgrund ihrer kompakten Bauweise, hohen Zuverlässigkeit und guten Leistung für eine breite Palette von Anwendungen geeignet, darunter Geräteinterne Verkabelung, industrielle Automatisierung, Medizintechnik, Unterhaltungselektronik und den Prototypenbau.
Wie wird das JST PH10P BU Buchsengehäuse mit einem Kabel verbunden?
Das Buchsengehäuse selbst wird nicht direkt mit dem Kabel verbunden. Vielmehr werden einzelne Drähte mittels Crimp-Kontakten (separat erhältlich und für die PH-Serie spezifiziert) gecrimpt und anschließend in das Buchsengehäuse eingesteckt. Dieses bestückte Gehäuse wird dann auf eine passende Stiftleiste (Header) gesteckt.
Welche Vorteile bietet die 2.0 mm Rastermaß-Bauweise?
Das Rastermaß von 2.0 mm ermöglicht eine sehr hohe Kontaktdichte auf kleinem Raum. Dies ist besonders vorteilhaft bei kompakten elektronischen Geräten, wo Platz ein kritischer Faktor ist, und erlaubt die Implementierung vieler Verbindungen auf einer kleinen Leiterplattenfläche.
Ist das JST PH10P BU Buchsengehäuse in anderen Farben erhältlich?
Die Bezeichnung „BU“ deutet in der Regel auf die Farbe Blau hin. JST bietet jedoch die PH-Serie oft in verschiedenen Farben an, um die Kodierung und Unterscheidung von Steckverbindungen innerhalb eines Systems zu erleichtern. Es ist ratsam, die spezifische Produktvariante zu prüfen, um die exakte Farbgebung zu ermitteln.
Welche Art von Stiftleisten sind mit dem JST PH10P BU Buchsengehäuse kompatibel?
Das JST PH10P BU Buchsengehäuse ist speziell für die Verwendung mit JST PH-Serie Stiftleisten (Header) mit einem Rastermaß von 2.0 mm konzipiert. Es ist wichtig, die genauen Spezifikationen der Stiftleiste zu überprüfen, um eine korrekte und sichere Verbindung zu gewährleisten.
Wie wird die elektrische Verbindung im JST PH10P BU Buchsengehäuse aufgebaut?
Die elektrische Verbindung wird durch das Einführen der gecrimpten Kabelkontakte in die Aussparungen des Buchsengehäuses hergestellt. Diese Kontakte sind so geformt, dass sie beim Aufstecken auf eine kompatible Stiftleiste einen sicheren und elektrisch leitenden Kontakt herstellen.
