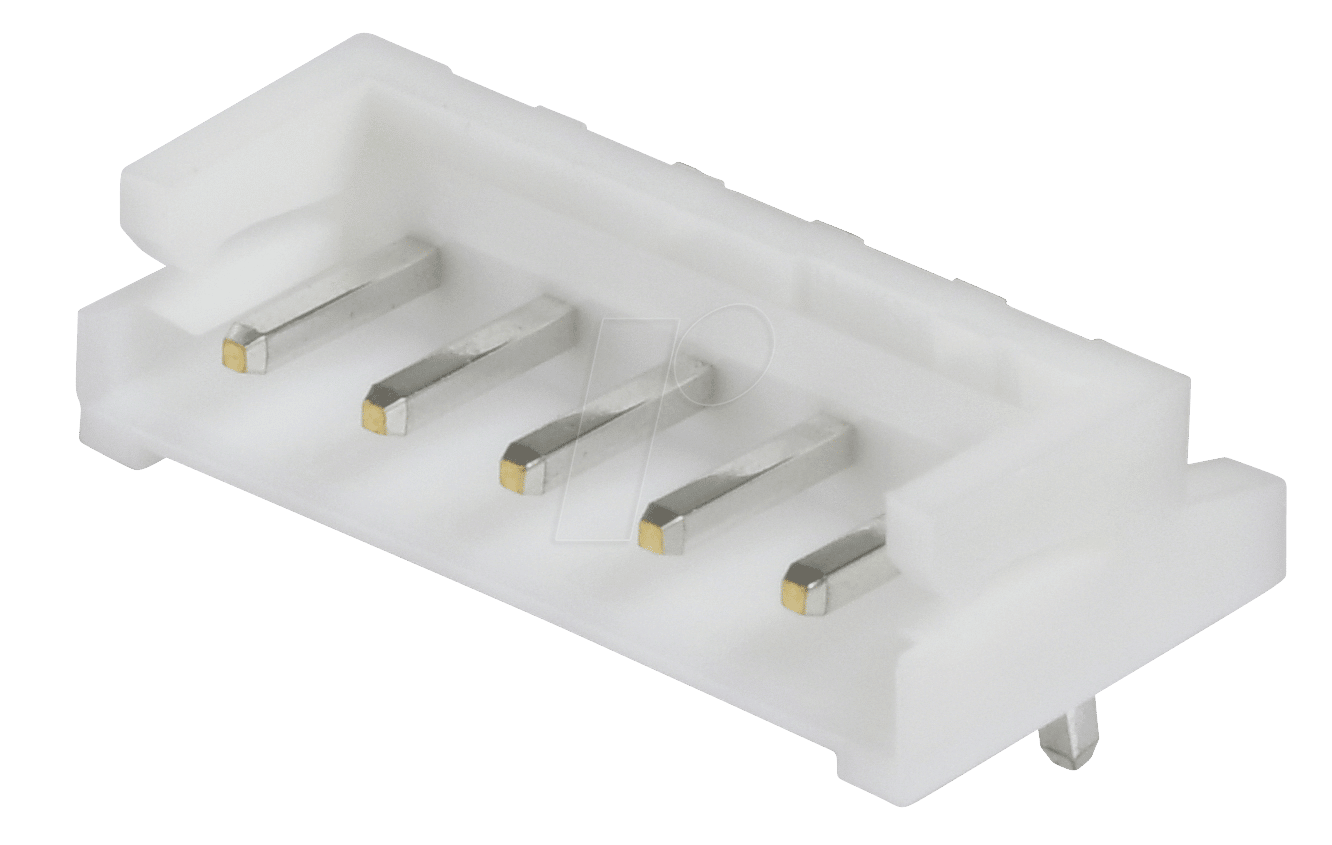

Perfekte Verbindungslösung für präzise Elektronikprojekte: JST EH5P ST90 Stiftleiste
Suchen Sie nach einer zuverlässigen und platzsparenden Lösung für Ihre elektrischen Verbindungen, insbesondere in Umgebungen, die eine 90-Grad-Ausrichtung erfordern? Die JST EH5P ST90 Stiftleiste, eine 1×5-polige Komponente aus der renommierten EH-Serie von JST, wurde entwickelt, um exakt diese Anforderungen zu erfüllen. Sie ist die ideale Wahl für Elektronikentwickler, Prototypenbauer und Fachleute, die Wert auf Signalintegrität, einfache Montage und hohe Zuverlässigkeit legen, um komplexe Schaltungen effizient und sicher zu realisieren.
Qualität und Präzision, die überzeugt: Die Vorteile der JST EH5P ST90
Die JST EH5P ST90 hebt sich durch ihre herausragende Konstruktion und durchdachte Funktionalität von generischen Stiftleisten ab. JST, als weltweit anerkannter Spezialist für Steckverbindersysteme, garantiert mit dieser Komponente eine Verbindungslösung, die auf Langlebigkeit, elektrische Stabilität und benutzerfreundliche Anwendung ausgelegt ist. Die präzise Fertigung und die hochwertigen Materialien minimieren Übergangswiderstände und sorgen für eine konstante Signalübertragung, selbst unter anspruchsvollen Bedingungen.
Umfassende Produktmerkmale und technische Spezifikationen
Die JST EH5P ST90 repräsentiert die Spitzenklasse im Bereich der Stiftleisten und bietet eine Fülle an Vorteilen, die sie zur bevorzugten Wahl für anspruchsvolle Anwendungen machen:
- Optimale Geometrie für beengte Platzverhältnisse: Die 90-Grad-Ausrichtung ermöglicht eine kompakte und effiziente Leiterplattenbestückung, die besonders in Gehäusen mit begrenztem Bauraum von unschätzbarem Wert ist.
- Robuste und zuverlässige Kontaktierung: Die EH-Serie von JST ist bekannt für ihre sichere und langlebige Kontaktierung, die auch bei häufigem Stecken und Lösen eine optimale elektrische Verbindung gewährleistet.
- Hohe Strombelastbarkeit und Spannungsfestigkeit: Die Konstruktion ist auf die sichere Übertragung signifikanter elektrischer Leistung ausgelegt, was sie für eine breite Palette von Anwendungen geeignet macht.
- Einfache Montage und Demontage: Das Design fördert eine schnelle und unkomplizierte Installation, was die Entwicklungs- und Produktionszeiten verkürzt.
- Branchenstandard und Kompatibilität: Als etabliertes Produkt von JST bietet die EH-Serie eine hohe Kompatibilität mit anderen Komponenten und Systemen, die diesen Standard verwenden.
- Signalintegrität: Die präzise Fertigung und hochwertige Materialien minimieren Störeinflüsse und gewährleisten eine klare und unverfälschte Signalübertragung.
Einsatzmöglichkeiten und Anwendungsbereiche
Die JST EH5P ST90 Stiftleiste ist aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in zahlreichen Branchen und Anwendungsbereichen unverzichtbar:
- Industrielle Automatisierung: Zur Verkabelung von Sensoren, Aktoren und Steuergeräten, wo Robustheit und zuverlässige Signalübertragung entscheidend sind.
- Medizintechnik: In Geräten, bei denen höchste Präzision, Hygiene und Sicherheit gefordert sind.
- Unterhaltungselektronik: Für interne Verbindungen in Geräten wie Fernsehern, Audioanlagen und Haushaltsgeräten, wo Platzersparnis und eine saubere Verkabelung wichtig sind.
- Telekommunikation: Zur Signalweiterleitung und Verbindung von Modulen in Kommunikationsgeräten.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, wo zuverlässige Verbindungen auch unter Vibrationen und Temperaturschwankungen gewährleistet sein müssen.
- Prototypenentwicklung und Forschung: Für flexible und wiederverwendbare Verbindungen in neuen elektronischen Schaltungen und Testaufbauten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | JST |
| Produktserie | EH |
| Modellnummer | EH5P ST90 |
| Typ | Stiftleiste |
| Polanzahl | 1×5 |
| Anschlusswinkel | 90° |
| Leiterplattendicke Kompatibilität | Standard-Leiterplattendicken (typischerweise 1.6 mm) – Spezifische Toleranzen können der JST-Dokumentation entnommen werden. |
| Material der Kontakte | Kupferlegierung mit hoher Leitfähigkeit, typischerweise verzinnt oder vergoldet für verbesserte Korrosionsbeständigkeit und geringen Übergangswiderstand. |
| Material des Gehäuses | Hochleistungskunststoff (z.B. Polyamid), der eine hohe Temperaturbeständigkeit, mechanische Stabilität und elektrische Isolation bietet. |
| Nennstrom pro Kontakt | Typischerweise im Bereich von 3A bis 5A, abhängig von der spezifischen Ausführung und Kühlung – detaillierte Daten im Datenblatt. |
| Nennspannung | Typischerweise bis zu 250V AC/DC, abhängig von der Isolationsstrecke und den Umgebungsbedingungen – detaillierte Daten im Datenblatt. |
| Betriebstemperaturbereich | Breiter Bereich, oft von -25°C bis +85°C, um den Einsatz unter verschiedenen Umgebungsbedingungen zu ermöglichen. |
| Montageart | Durchsteckmontage (THT – Through-Hole Technology) |
| Isolationswiderstand | Sehr hoch, um zuverlässige elektrische Trennung zwischen den Kontakten zu gewährleisten. |
| Entflammbarkeitsklasse des Gehäuses | Üblicherweise UL94V-0, was eine geringe Entflammbarkeit bedeutet. |
FAQ – Häufig gestellte Fragen zu JST EH5P ST90 – JST – Stiftleiste, 90°, 1×5-polig – EH
Was ist der Hauptvorteil der 90-Grad-Ausrichtung dieser Stiftleiste?
Die 90-Grad-Ausrichtung ermöglicht eine platzsparende und effiziente Bestückung von Leiterplatten, insbesondere wenn die Verbindung im rechten Winkel zur Hauptplatine geführt werden muss. Dies ist entscheidend für das Design kompakter elektronischer Geräte und Gehäuse.
Ist die JST EH5P ST90 mit anderen Steckverbindern kompatibel?
Die JST EH-Serie ist ein etablierter Industriestandard. Die EH5P ST90 ist so konzipiert, dass sie sich nahtlos in bestehende Systeme integrieren lässt, die ebenfalls auf den JST EH-Standard setzen. Für spezifische Kompatibilitätsfragen zu Drittanbieterprodukten empfehlen wir die Konsultation der technischen Dokumentation.
Welche Art von Anwendungen ist diese Stiftleiste besonders gut geeignet?
Die Stiftleiste eignet sich hervorragend für eine Vielzahl von Anwendungen, die eine zuverlässige und platzsparende Verbindung erfordern, darunter industrielle Steuerungen, Medizintechnik, Telekommunikationsgeräte und Unterhaltungselektronik. Ihre Robustheit und Präzision machen sie ideal für anspruchsvolle Umgebungen.
Wie wird die elektrische Verbindung hergestellt, wenn diese Stiftleiste verwendet wird?
Die JST EH5P ST90 ist eine Stiftleiste, die auf der Leiterplatte montiert wird. Die Gegenstücke (Buchsenleisten) der EH-Serie, die mit Kabeln konfektioniert sind, werden einfach auf diese Stiftleiste gesteckt, um eine sichere und lösbare elektrische Verbindung herzustellen.
Welche Materialien werden für die JST EH5P ST90 verwendet und warum sind sie wichtig?
Die Kontakte bestehen typischerweise aus einer hochleitfähigen Kupferlegierung, oft mit einer Zinn- oder Vergoldung versehen, um Korrosionsbeständigkeit und geringen Übergangswiderstand zu gewährleisten. Das Gehäuse wird aus einem robusten, hochtemperaturbeständigen Kunststoff gefertigt, der für elektrische Isolation und mechanische Stabilität sorgt. Diese Materialwahl garantiert Langlebigkeit und zuverlässige Leistung.
Welche Strom- und Spannungsbelastbarkeit kann ich von dieser Stiftleiste erwarten?
Die EH5P ST90 ist für eine moderate bis hohe Strombelastbarkeit ausgelegt, typischerweise im Bereich von 3A bis 5A pro Kontakt, und kann Spannungen bis zu 250V AC/DC verarbeiten. Die genauen Nennwerte entnehmen Sie bitte dem offiziellen JST-Datenblatt für dieses spezifische Produkt, da diese von der Umgebungsbeschaffenheit und der Kühlung beeinflusst werden können.
Ist die Montage dieser Stiftleiste kompliziert?
Nein, die Montage ist im Vergleich zu vielen anderen Verbindungslösungen unkompliziert. Die Stiftleiste wird über Durchstecktechnologie (THT) auf der Leiterplatte verlötet. Die Ausrichtung und die Rastermaße sind standardisiert, was die Integration in Produktionsprozesse erleichtert.
