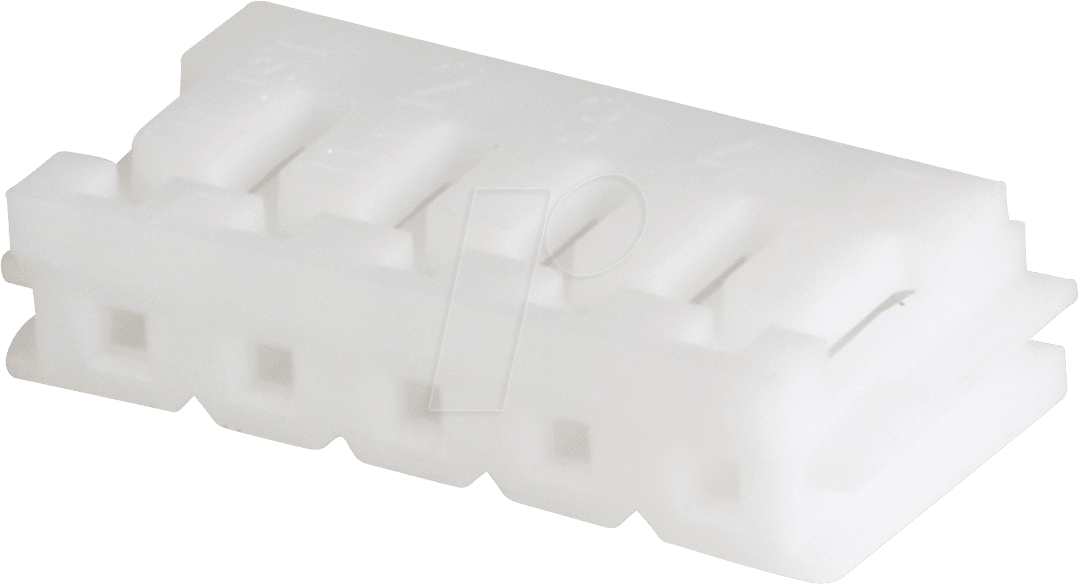

Zuverlässige Verbindungen für Ihre Elektronikprojekte: Das JST EH5P BU Buchsengehäuse
Sie suchen nach einer robusten und präzisen Lösung zur sicheren Verbindung Ihrer elektronischen Komponenten? Das JST EH5P BU Buchsengehäuse mit 1×5-poliger Belegung bietet genau das. Es ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Bastler, die auf eine zuverlässige Signalübertragung und mechanische Stabilität bei der Verkabelung ihrer Platinen und Geräte angewiesen sind.
Warum das JST EH5P BU die überlegene Wahl ist
Herkömmliche Steckverbindungen können anfällig für Verrutschen, Korrosion und mangelnde Zugentlastung sein. Das JST EH5P BU Buchsengehäuse setzt hier neue Maßstäbe durch seine durchdachte Konstruktion und die bewährte Qualität des Herstellers JST. Es gewährleistet eine feste und sichere Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat. Die präzise Fertigung minimiert Übergangswiderstände und sorgt für eine optimale Signalintegrität, was gerade in sensiblen Schaltungen unerlässlich ist.
Schlüsselfunktionen und Vorteile des JST EH5P BU
- Robuste Bauweise: Gefertigt aus hochwertigem Material, widersteht das Gehäuse mechanischen Belastungen und Umwelteinflüssen.
- Präzise 1×5-polige Belegung: Bietet eine klar definierte und zuverlässige Schnittstelle für bis zu fünf separate Verbindungen.
- Sichere Verriegelung: Integrierte Verriegelungsmechanismen sorgen für einen festen Sitz und verhindern unbeabsichtigtes Lösen der Verbindung.
- Optimierte Signalintegrität: Das Design minimiert Signalverluste und Übersprechen, was für hochfrequente oder sensible Anwendungen entscheidend ist.
- Einfache Montage: Ermöglicht eine schnelle und unkomplizierte Installation und Demontage.
- Hohe Lebensdauer: JST-Produkte sind für ihre Langlebigkeit bekannt, was die Wartungsintervalle verlängert und die Gesamtbetriebskosten senkt.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen in der Automobilindustrie, Medizintechnik, Industriesteuerung und im Consumer-Elektronik-Bereich.
Technische Spezifikationen und Qualitätssicherung
Das JST EH5P BU Buchsengehäuse ist ein integraler Bestandteil des EH-Steckverbinder-Systems von JST, das für seine Zuverlässigkeit und Leistung bekannt ist. Diese spezifische Ausführung zeichnet sich durch eine klare, einreihige Anordnung von fünf Kontakten aus, die eine effiziente und organisierte Verkabelung ermöglicht. Die Wahl des richtigen Steckverbinders ist entscheidend für die Funktionalität und Langlebigkeit elektronischer Systeme. JST investiert kontinuierlich in Forschung und Entwicklung, um Produkte zu liefern, die den höchsten Industriestandards entsprechen. Die Materialauswahl und Fertigungsprozesse sind darauf ausgelegt, eine konsistente Qualität über jede produzierte Einheit hinweg zu gewährleisten.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | JST |
| Serie | EH |
| Artikelnummer | EH5P BU |
| Typ | Buchsengehäuse |
| Polzahl | 5 |
| Anzahl der Reihen | 1 |
| Gehäusematerial | Hochwertiger, thermoplastischer Kunststoff (typischerweise PA-Ni oder ähnliche Materialien, die Flammhemmung und elektrische Isolation bieten). Das Material ist robust und widerstandsfähig gegen mechanische Beanspruchung sowie Umwelteinflüsse wie Feuchtigkeit und moderate Temperaturschwankungen. |
| Farbe | Typischerweise Naturfarbe oder Grau, um die optische Unterscheidung von anderen Steckverbindern zu erleichtern und eine industrielle Ästhetik zu wahren. |
| Kontaktierung | Das Buchsengehäuse ist für die Aufnahme von JST-kompatiblen Buchsenkontakten ausgelegt. Die präzise Passform der Kontakte im Gehäuse gewährleistet einen sicheren und elektrisch leitfähigen Anschluss. |
| Montageart | Das Gehäuse wird typischerweise über die zugehörigen Kabelstecker (Stiftleisten oder Buchsengehäuse mit Stiften) verbunden. Die Montage an einer Platine erfolgt über die Gegenstücke (z.B. Lötstifte). |
| Zugentlastung | Die Konstruktion des EH-Systems bietet eine effektive Zugentlastung für die angeschlossenen Kabel, um die mechanische Belastung der Lötstellen oder Quetschverbindungen zu minimieren. Dies erhöht die Zuverlässigkeit und Lebensdauer der gesamten Verbindung. |
| Isolationsspannung | Konzipiert für die Anforderungen gängiger Niederspannungsanwendungen, wobei das Gehäusematerial eine ausreichende elektrische Isolation zwischen den Kontakten und zur Umgebung gewährleistet. Genaue Werte hängen von der spezifischen Produktvariante und den verwendeten Kontakten ab, liegen aber typischerweise im Bereich mehrerer hundert Volt. |
| Betriebstemperatur | Die Gehäuse sind für einen breiten Temperaturbereich ausgelegt, der typischerweise von -25°C bis +85°C reicht, um einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen zu ermöglichen. |
| Anwendungsspezifische Vorteile | Die 1×5-polige Konfiguration ist ideal für die Übertragung von synchronisierten Datensignalen, die Ansteuerung mehrerer Aktoren oder Sensoren sowie für die Stromverteilung in kompakten Systemen. |
Anwendungsbereiche und Einsatzmöglichkeiten
Das JST EH5P BU Buchsengehäuse ist eine Schlüsselkomponente in zahlreichen technologischen Bereichen. In der industriellen Automatisierung und Steuerungstechnik ermöglicht es die zuverlässige Anbindung von Sensoren, Aktoren und Steuermodulen. Die präzise 5-polige Anordnung ist perfekt geeignet für die Übertragung von digitalen oder analogen Signalen sowie für die Stromversorgung von Peripheriegeräten. In der Medizintechnik, wo Zuverlässigkeit und Sicherheit an erster Stelle stehen, finden sich diese Buchsengehäuse in Diagnosegeräten, Überwachungssystemen und patientennaher Medizintechnik.
Auch im Bereich der Unterhaltungselektronik und im Modellbau, wo es auf kompakte und robuste Verbindungen ankommt, spielt das EH-System seine Stärken aus. Ob es um die Stromversorgung von LEDs, die Steuerung von Motoren oder die Datenübertragung zwischen verschiedenen Modulen geht – das JST EH5P BU bietet eine saubere und sichere Lösung. Die Kompatibilität mit anderen Komponenten des JST EH-Systems erweitert die Flexibilität bei der Gestaltung komplexer Verdrahtungspläne.
FAQ – Häufig gestellte Fragen zu JST EH5P BU – JST – Buchsengehäuse, 1×5-polig – EH
Was ist der Hauptvorteil des JST EH5P BU Buchsengehäuses gegenüber anderen Verbindungslösungen?
Der Hauptvorteil liegt in der Kombination aus der bewährten JST-Qualität, der präzisen 1×5-poligen Belegung für organisierte Verkabelung und den integrierten Verriegelungsmechanismen, die eine unübertroffene mechanische Stabilität und Zuverlässigkeit bieten. Dies minimiert Ausfallrisiken und gewährleistet eine konsistente Signalübertragung.
Für welche Art von Anwendungen ist das JST EH5P BU Buchsengehäuse am besten geeignet?
Es ist ideal für Anwendungen, die eine zuverlässige und sichere Verbindung von bis zu fünf Leitern erfordern. Dazu gehören industrielle Steuerungen, Automobilanwendungen, Medizintechnik, Unterhaltungselektronik, Haushaltgeräte und alle Bereiche, in denen eine robuste und fehlersichere Verkabelung entscheidend ist.
Welche Art von Kontakten wird mit dem JST EH5P BU Buchsengehäuse verwendet?
Das Buchsengehäuse ist für die Aufnahme von JST-kompatiblen Buchsenkontakten (Crimp- oder Lötanschlusstyp) konzipiert, die separat erhältlich sind. Diese Kontakte werden anschließend in das Gehäuse eingeclipst.
Wie wird die elektrische Verbindung durch das JST EH5P BU Buchsengehäuse sichergestellt?
Die elektrische Verbindung wird durch die präzise Passung der Buchsenkontakte im Inneren des Gehäuses mit den entsprechenden Stiftkontakten des Gegenstücks hergestellt. Das Gehäuse selbst dient als Isolator und Schutz.
Ist das JST EH5P BU Buchsengehäuse für den Einsatz in rauen Umgebungen geeignet?
Ja, dank der robusten thermoplastischen Konstruktion und der typischerweise hohen Isolationswerte ist das Gehäuse für viele Umgebungen geeignet, die moderater Feuchtigkeit, Staub und Temperaturschwankungen ausgesetzt sind. Für extremere Bedingungen sind eventuell spezielle Varianten oder zusätzliche Schutzmaßnahmen erforderlich.
Wie wird die korrekte Ausrichtung und Verbindung des JST EH5P BU Buchsengehäuses gewährleistet?
Das Gehäuse verfügt über Schlüsselführungen und eine spezifische Pinbelegung, die eine versehentliche Fehlverbindung verhindert. Die Verriegelungsmechanismen sorgen zudem für einen festen Sitz nach dem Zusammenstecken.
Bietet JST auch passende Gegenstücke (Stiftleisten) für das EH5P BU Buchsengehäuse an?
Ja, JST bietet eine breite Palette von passenden Gegenstücken, einschließlich verschiedener Stiftleisten für die Platinenmontage und weiterer Buchsengehäuse, die nahtlos mit dem EH5P BU Buchsengehäuse kombiniert werden können, um ein komplettes Steckverbindersystem zu bilden.
