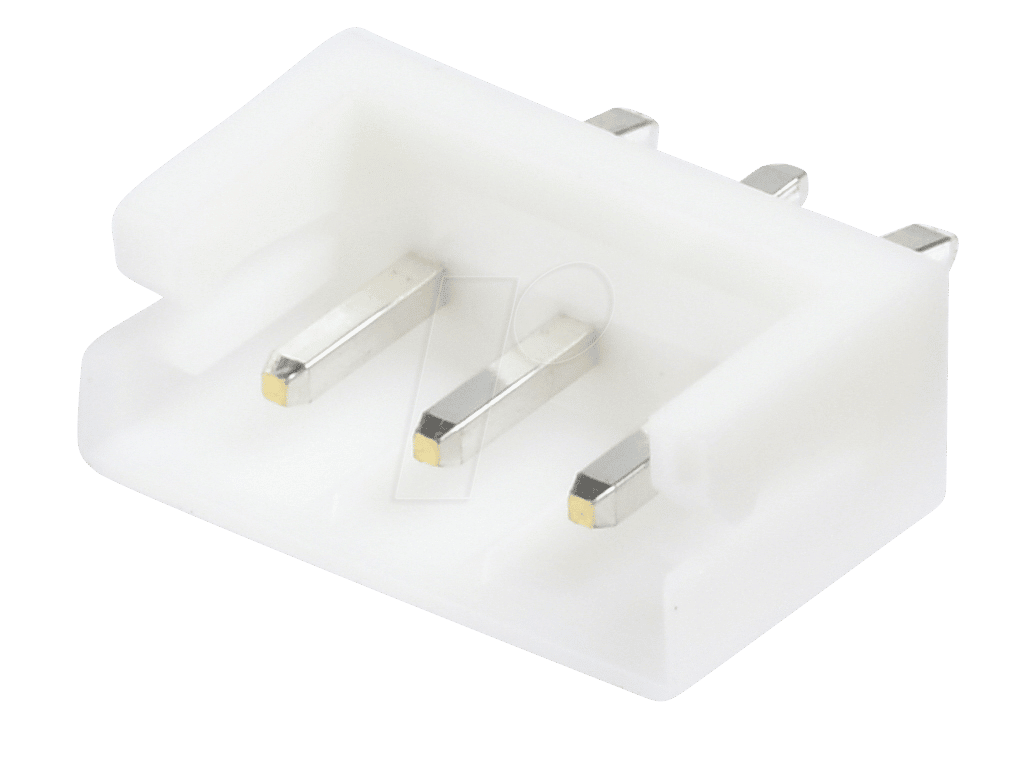

Präzise Verbindungen für Elektronikprojekte: JST EH3P ST – Die Wahl für Ingenieure und Bastler
Sie benötigen eine zuverlässige und präzise Verbindungslösung für Ihre elektronischen Schaltungen, sei es in der Prototypenentwicklung, bei Reparaturen oder in der Kleinserienfertigung? Die JST EH3P ST Stiftleiste ist die ideale Wahl für Ingenieure, Elektronikbastler und technisch versierte Anwender, die Wert auf Stabilität, einfache Handhabung und eine sichere Steckverbindung legen. Dieses spezifische Modell mit 1×3 Polen und gerader Ausrichtung bietet eine klare und übersichtliche Kontaktierung, die Fehlerquellen minimiert und den Aufbau komplexer Systeme vereinfacht.
Maximale Zuverlässigkeit und Anwendungsvielfalt
Die JST EH Serie ist bekannt für ihre robuste Bauweise und die hohe Zuverlässigkeit, die sie zu einem Standard in der Industrie macht. Die EH3P ST Stiftleiste zeichnet sich durch ihre gerade Bauform aus, die eine einfache Montage auf Platinen ermöglicht und eine geringe Aufbauhöhe aufweist. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot. Die 3-polige Ausführung erlaubt die gleichzeitige Verbindung von drei Leitern, was sie für eine Vielzahl von Anwendungen prädestiniert, von der Stromversorgung über Signalleitungen bis hin zur Datenübertragung in kleineren Modulen.
Die Vorteile der JST EH3P ST im Detail
- Hohe Kontaktsicherheit: Das bewährte JST-Stecksystem garantiert eine feste und vibrationssichere Verbindung, die auch unter anspruchsvollen Bedingungen Bestand hat.
- Einfache Montage: Die gerade Stiftleiste lässt sich problemlos auf Leiterplatten löten und bietet eine klare Orientierung für nachfolgende Steckvorgänge.
- Kompaktes Design: Die geringe Bauhöhe und die präzise Rasterung ermöglichen eine platzsparende Integration in verschiedenste elektronische Geräte und Baugruppen.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen, von Hobbyprojekten bis hin zu professionellen industriellen Systemen.
- Robuste Materialien: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen gewährleisten.
- Klare Polung: Die eindeutige 3-polige Anordnung vermeidet Verpolungsfehler und erleichtert die Fehlersuche.
- Industriestandard: JST-Steckverbinder sind ein etablierter Industriestandard, was die Kompatibilität mit einer Vielzahl von Gehäusen und Gegensteckern sicherstellt.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Hersteller | JST |
| Produktreihe | EH |
| Modell | EH3P ST |
| Typ | Stiftleiste, gerade |
| Anzahl der Pole | 1×3 |
| Rastermaß (Pitch) | 2.5 mm (typisch für EH Serie) |
| Maximale Strombelastbarkeit | Typischerweise 3 A pro Kontakt (abhängig von Leiterquerschnitt und Umgebungstemperatur) |
| Maximale Spannungsbelastbarkeit | Typischerweise 250 V AC/DC (abhängig von Isolationsmaterial und Abstand) |
| Temperaturbereich | -25 °C bis +85 °C (typisch für Standardausführung) |
| Gehäusematerial | Hochwertiger Kunststoff (z.B. UL94V-0 zertifiziert für Flammwidrigkeit) |
| Kontaktmaterial | Messing mit Zinn- oder Nickelbeschichtung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC |
| Einsatzmöglichkeiten | Leiterplattenbestückung, Kabelkonfektionierung, interne Verbindungen in Geräten, Signalübertragung, Stromversorgung |
Präzision in jeder Anwendung: Der Information Gain der JST EH3P ST
Die JST EH3P ST Stiftleiste ist weit mehr als nur ein einfacher Verbinder; sie ist ein präzises Bauteil, das entscheidend zur Funktionalität und Zuverlässigkeit elektronischer Geräte beiträgt. Das Rastermaß von 2,5 mm ist ein etablierter Standard in der Verbindungstechnik und ermöglicht eine dichte Bestückung auf Leiterplatten, ohne die Signalintegrität zu beeinträchtigen. Die Verwendung von hochwertigen Kunststoffen für das Gehäuse, oft mit UL94V-0 Klassifizierung, gewährleistet eine hohe Flammwidrigkeit und damit Sicherheit in anspruchsvollen Umgebungen. Die Kontakte, typischerweise aus Messing gefertigt und mit einer Zinn- oder Nickelbeschichtung versehen, bieten eine exzellente elektrische Leitfähigkeit und sind resistent gegen Korrosion, was eine dauerhaft stabile Verbindung über die gesamte Lebensdauer des Gerätes sicherstellt.
Die Strombelastbarkeit von bis zu 3 Ampere pro Kontakt, abhängig vom angeschlossenen Leiterquerschnitt und der Betriebstemperatur, macht die EH3P ST auch für Anwendungen mit moderatem Energiebedarf geeignet. Die Spannungsfestigkeit von bis zu 250 Volt AC/DC, wiederum abhängig von der spezifischen Ausführung und Isolationsabständen, eröffnet weitere Einsatzmöglichkeiten. Der Betriebstemperaturbereich von -25 °C bis +85 °C unterstreicht die Robustheit und Eignung für verschiedenste klimatische Bedingungen. Die geradlinige Ausrichtung der Stiftleiste vereinfacht nicht nur die Montage auf der Leiterplatte, sondern auch die spätere Verkabelung, da die Ausrichtung der Kabel klar definiert ist und Verwechslungen oder Fehler vermieden werden.
Im Vergleich zu weniger standardisierten oder qualitativ minderwertigen Verbindern bietet die JST EH3P ST eine garantierte Passform und Zuverlässigkeit. Dies reduziert Montagezeiten, minimiert das Risiko von Kurzschlüssen oder fehlerhaften Verbindungen und erhöht somit die Gesamteffizienz und Qualität des Endprodukts. Die leichte Lötbarkeit der Stifte auf die Leiterplatte, oft unterstützt durch spezielle Lötpads, trägt zusätzlich zur einfachen Handhabung bei. Die klare Abtrennbarkeit der einzelnen Pole durch die 3-polige Konfiguration ist ein weiterer Vorteil, der die Modularität von Schaltungen und die einfache Austauschbarkeit von Komponenten erleichtert.
FAQ – Häufig gestellte Fragen zu JST EH3P ST – JST – Stiftleiste, gerade, 1×3-polig – EH
Ist die JST EH3P ST mit anderen JST-Serien kompatibel?
Die JST EH3P ST Stiftleiste ist primär für die Verwendung innerhalb der JST EH-Serie konzipiert. Während die Kontaktierungsprinzipien bei JST oft ähnlich sind, ist die mechanische und elektrische Kompatibilität mit anderen Serien nicht garantiert. Für eine sichere Verbindung sollten immer passende Gegenstücke aus der EH-Serie verwendet werden.
Welche Art von Gegenstecker benötige ich für die JST EH3P ST?
Sie benötigen einen passenden Gegenstecker (Housing) aus der JST EH-Serie mit 1×3 Kontakten, der für die gerade Stiftleiste ausgelegt ist. Diese Gehäuse werden dann mit den entsprechenden Kontakten bestückt und auf die Stiftleiste gesteckt.
Kann die JST EH3P ST für höhere Stromstärken verwendet werden?
Die angegebene Strombelastbarkeit von typischerweise 3 A pro Kontakt ist eine Richtlinie. Höhere Stromstärken können je nach spezifischem Anwendungsfall, der Länge und dem Querschnitt des angeschlossenen Kabels sowie der Umgebungstemperatur zu einer Überlastung führen. Es ist ratsam, die Spezifikationen genau zu prüfen oder bei Bedarf einen Verbinder mit höherer Strombelastbarkeit zu wählen.
Ist die JST EH3P ST für den Einsatz im Freien geeignet?
Die Standardausführung der JST EH3P ST ist nicht für den direkten Einsatz im Freien konzipiert, da sie nicht gegen Umwelteinflüsse wie Feuchtigkeit oder Staub geschützt ist. Für solche Anwendungen wären spezielle, abgedichtete Steckverbinder oder eine zusätzliche Gehäuseschutzmaßnahme erforderlich.
Wie wird die JST EH3P ST auf der Leiterplatte befestigt?
Die JST EH3P ST Stiftleiste wird durch Löten auf der Leiterplatte befestigt. Die Stifte der Leiste werden durch die Lötpads auf der Platine geführt und anschließend verlötet, um eine stabile elektrische und mechanische Verbindung zu gewährleisten.
Welche Vorteile bietet das gerade Design der Stiftleiste?
Das gerade Design ermöglicht eine einfache und flache Montage auf der Leiterplatte. Dies ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot. Zudem erleichtert die gerade Ausrichtung die Anordnung und Führung der angeschlossenen Kabel.
Wo wird die JST EH3P ST typischerweise eingesetzt?
Die JST EH3P ST wird in einer Vielzahl von Anwendungen eingesetzt, darunter die interne Verkabelung von elektronischen Geräten, die Verbindung von Modulen undplatinen, in der Prototypenentwicklung, in der Automobilindustrie, bei Haushaltsgeräten und in der industriellen Automatisierung, wo eine zuverlässige und platzsparende Verbindung benötigt wird.
