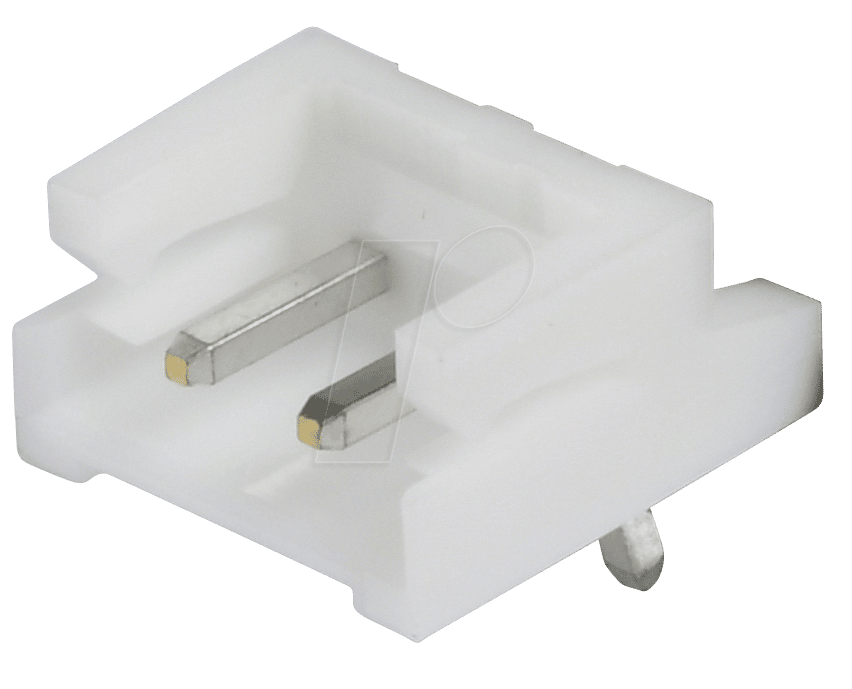

Präzise Verbindungslösungen für Ihre Elektronikprojekte: JST EH2P ST90 – Die 90°-Stiftleiste für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen und platzsparenden Lösung für Ihre elektrischen Verbindungen im 90°-Winkel? Die JST EH2P ST90 Stiftleiste aus der bewährten EH-Serie von JST bietet genau das. Ideal für Ingenieure, Hobbyelektroniker und OEMs, die eine stabile und sichere Verbindung zwischen Leiterplatten oder Komponenten benötigen, ohne wertvollen Bauraum zu verschwenden. Diese 1×2-polige Stiftleiste ist speziell dafür konzipiert, einfache und effiziente elektrische Pfade zu schaffen und sich nahtlos in komplexe Schaltungsdesigns zu integrieren.
Warum die JST EH2P ST90 die überlegene Wahl ist
Im Gegensatz zu Standardlösungen, die oft nur einfache gerade Verbindungen ermöglichen oder zusätzliche Adapter erfordern, bietet die JST EH2P ST90 eine integrierte 90°-Ausrichtung. Dies minimiert nicht nur die Anzahl der benötigten Komponenten und potenziellen Fehlerquellen, sondern optimiert auch die Leiterplattengestaltung und das Kabelmanagement. Die präzise Fertigung und die hochwertige Materialauswahl von JST gewährleisten eine langlebige und zuverlässige Performance, selbst unter anspruchsvollen Betriebsbedingungen. Die EH-Serie ist bekannt für ihre Robustheit und einfache Handhabung, was sie zu einem Favoriten in professionellen Umgebungen macht.
Technische Exzellenz und Anwendungsbereiche
Die JST EH2P ST90 Stiftleiste repräsentiert die Kernkompetenzen von JST in der Entwicklung von Steckverbindern höchster Qualität. Ihre Konstruktion mit einem Pin-Abstand von 2,5 mm ist auf Kompaktheit und Funktionalität ausgelegt. Der 90°-Winkel ermöglicht eine effiziente Nutzung des dreidimensionalen Raums auf der Leiterplatte, was insbesondere bei der Entwicklung kompakter Geräte wie IoT-Sensoren, Haushaltsgeräten, industriellen Steuerungen oder Embedded-Systemen von unschätzbarem Wert ist.
Die Stiftleiste fungiert als Gegenstück zu den passenden EH-Buchsen und bildet so ein vollständiges Steckverbindersystem, das für eine Vielzahl von Signal- und Niederspannungsanwendungen geeignet ist. Die goldbeschichteten Kontakte (sofern nicht anders spezifiziert) gewährleisten eine geringe Übergangswiderstand und Korrosionsbeständigkeit, was für die Signalintegrität und die Langlebigkeit der Verbindung entscheidend ist. Die robuste Gehäusekonstruktion aus PBT (Polybutylene Terephthalate) oder einem vergleichbaren technischen Kunststoff bietet eine ausgezeichnete thermische und mechanische Stabilität und schützt die empfindlichen Kontakte zuverlässig.
Vorteile der JST EH2P ST90 Stiftleiste im Überblick
Platzoptimierung durch 90°-Design: Ermöglicht vertikale oder horizontale Anbindung auf der Leiterplatte, was die Grundfläche minimiert und das Kabelmanagement erleichtert.
Hohe Zuverlässigkeit und Langlebigkeit: Gefertigt nach JST-Standards mit hochwertigen Materialien für maximale Performance und Lebensdauer.
Einfache Montage und Demontage: Konzipiert für eine intuitive und werkzeuglose Steckverbindung mit den entsprechenden Gegenstücken.
Signalintegrität: Präzise gefertigte Kontakte sorgen für geringe Übergangswiderstände und zuverlässige Signalübertragung.
Breites Anwendungsspektrum: Geeignet für diverse Branchen und Produkte, von Consumer Electronics bis hin zu industriellen Anwendungen.
Vordefinierter Pin-Abstand: Standardisierte 2,5 mm Pin-Teilung erleichtert die Integration in bestehende Designs und die Auswahl passender Gegenstücke.
Robuste Bauweise: Das Gehäusematerial schützt die Kontakte effektiv vor Umwelteinflüssen und mechanischer Belastung.
Produkteigenschaften im Detail
Diese Tabelle fasst die wesentlichen Merkmale der JST EH2P ST90 Stiftleiste zusammen und hebt ihre technischen Spezifikationen sowie qualitativen Vorteile hervor.
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | JST |
| Serienbezeichnung | EH Serie |
| Modellbezeichnung | EH2P ST90 |
| Typ | Stiftleiste |
| Montagerichtung | 90° (senkrecht zur Leiterplatte) |
| Polanzahl | 1×2 polig (2 Anschlüsse) |
| Pin-Teilung (Pitch) | 2,5 mm |
| Gehäusematerial | Hochtemperatur-PBT (Polybutylene Terephthalate) oder vergleichbar; bietet hohe thermische Stabilität und mechanische Festigkeit |
| Kontaktmaterial | Kupferlegierung mit optionaler Vergoldung (für überlegene Leitfähigkeit und Korrosionsbeständigkeit) |
| Nennstrom pro Kontakt | Typischerweise 3A (abhängig von der spezifischen Ausführung und den Anschlusskabeln; genaue Spezifikation im Datenblatt des Herstellers) |
| Nennspannung | Typischerweise 250V AC/DC (abhängig von der spezifischen Ausführung und den Anschlusskabeln; genaue Spezifikation im Datenblatt des Herstellers) |
| Betriebstemperaturbereich | Typischerweise -25°C bis +85°C (kann je nach Material und spezifischer Ausführung variieren) |
| Isolationswiderstand | > 1000 MΩ bei 500V DC |
| Kontaktwiderstand | < 10 mΩ (typisch, nach erstmaliger Steckung) |
| Anwendungsbereiche | Signalisierung, Niederspannungsstromversorgung, interne Verbindungen in Geräten, Leiterplatten-zu-Leiterplatten-Verbindungen (mit passender Buchse), Kabelbaum-Integration |
| Zulassungen | UL, C-UL, TUV (falls zutreffend und spezifiziert; für industrielle und sicherheitsrelevante Anwendungen entscheidend) |
Häufig gestellte Fragen zu JST EH2P ST90 – JST – Stiftleiste, 90°, 1×2-polig – EH
Was ist der Hauptvorteil der 90°-Ausrichtung der JST EH2P ST90 Stiftleiste?
Der Hauptvorteil der 90°-Ausrichtung ist die signifikante Platzersparnis und die optimierte Kabelverlegung auf der Leiterplatte. Sie ermöglicht eine kompaktere Gerätedesigns und eine übersichtlichere Anordnung der Bauteile.
Für welche Anwendungen ist die JST EH2P ST90 Stiftleiste am besten geeignet?
Die Stiftleiste eignet sich hervorragend für jegliche Anwendungen, die eine platzsparende und zuverlässige elektrische Verbindung im 90°-Winkel erfordern. Dazu zählen unter anderem Embedded-Systeme, Steuerungen für Haushaltsgeräte, industrielle Automatisierungskomponenten, IoT-Geräte und die interne Verkabelung von Elektronikprodukten.
Benötige ich spezielles Werkzeug, um die JST EH2P ST90 Stiftleiste anzuschließen?
Die JST EH-Serie ist für ihre einfache Handhabung konzipiert. Die Stiftleiste selbst wird auf die Leiterplatte gelötet. Die Verbindung zu den zugehörigen Kabeln erfolgt über die passenden EH-Buchsen, die in der Regel eine werkzeuglose Steckverbindung ermöglichen. Für das Löten auf der Leiterplatte wird Standard-Lötausrüstung benötigt.
Welche Gegenstücke sind mit der JST EH2P ST90 Stiftleiste kompatibel?
Mit der JST EH2P ST90 Stiftleiste sind alle JST EH-Serie Buchsen mit einer 2,5 mm Pin-Teilung kompatibel. Die genaue Modellnummer der benötigten Buchse hängt von der gewünschten Anzahl an Kontakten und der Art der Kabelkonfektion ab.
Wie beeinflusst die Materialqualität der JST EH2P ST90 die Leistung?
Die hochwertige Materialauswahl, insbesondere das langlebige und temperaturbeständige Gehäusematerial wie PBT und die präzise gefertigten Kontakte (oft mit Vergoldung), gewährleistet eine geringe Übergangsbeständigkeit, hohe Signalintegrität und Widerstandsfähigkeit gegenüber Umwelteinflüssen. Dies führt zu einer zuverlässigen und langlebigen Verbindung.
Ist die JST EH2P ST90 für den Einsatz in rauen Umgebungen geeignet?
Die JST EH-Serie ist für ihre Robustheit bekannt und kann in vielen industriellen Anwendungen eingesetzt werden. Der Temperaturbereich und die Widerstandsfähigkeit des Gehäusematerials sind für den Einsatz unter moderat anspruchsvollen Bedingungen ausgelegt. Für extrem raue Umgebungen (z.B. extreme Temperaturen, hohe Feuchtigkeit oder aggressive Medien) sollten spezifische JST-Serien oder zusätzliche Schutzmaßnahmen in Betracht gezogen werden.
Welche Strom- und Spannungsbelastbarkeit hat die JST EH2P ST90 Stiftleiste?
Die typische Nennstrombelastbarkeit pro Kontakt liegt bei 3A und die Nennspannung bei 250V AC/DC. Diese Werte können je nach spezifischer Ausführung und Anwendung variieren. Für präzise Daten sollten stets die technischen Datenblätter des Herstellers konsultiert werden.
