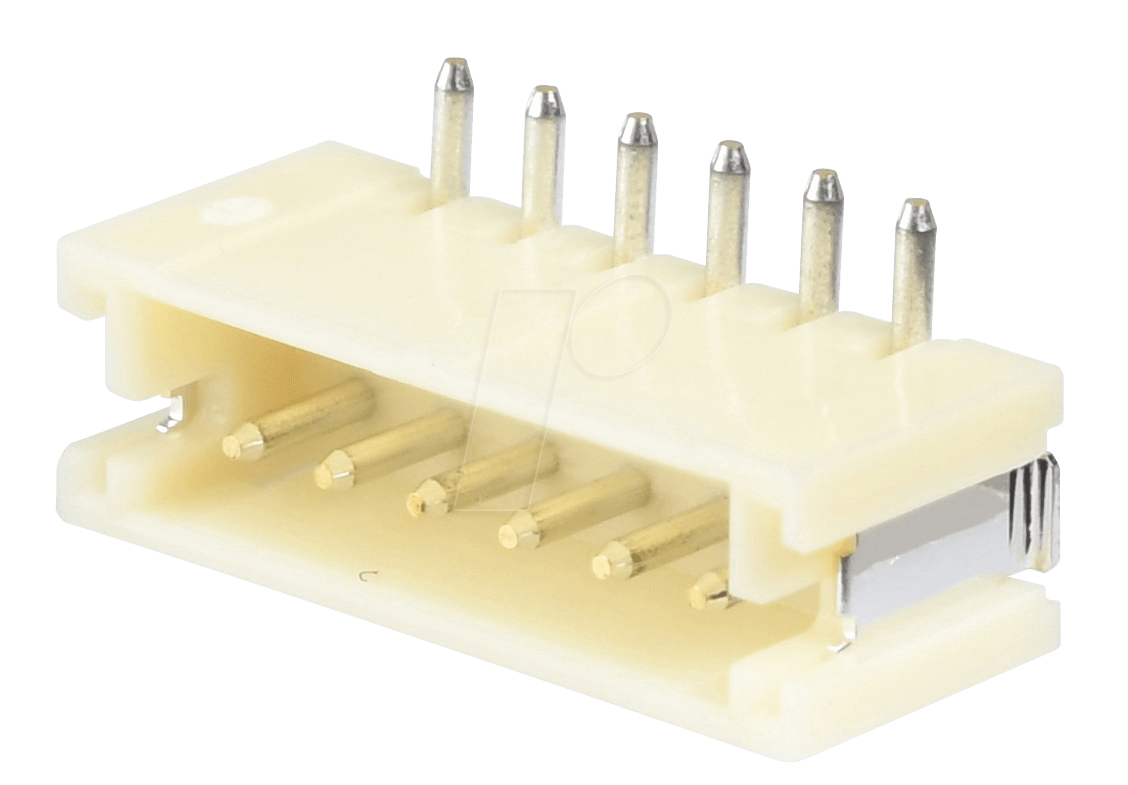

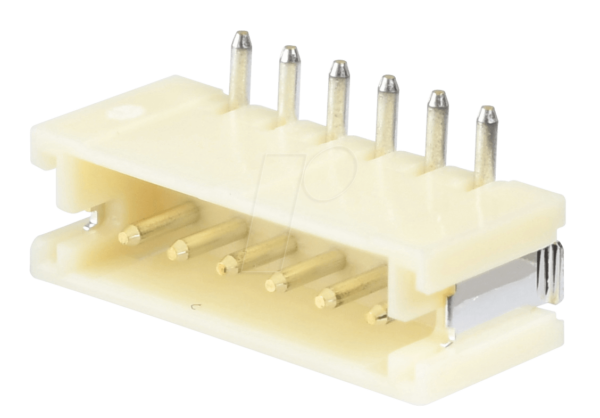

Präzise Verbindungslösungen für anspruchsvolle Elektronikanwendungen: JST B6B-ZR-SM4 Stiftleiste
Sie benötigen eine zuverlässige und platzsparende Lösung für die elektrische Verbindung Ihrer Platinen und Komponenten? Die JST B6B-ZR-SM4 Stiftleiste mit einem Rastermaß von 1,5 mm und 1×6 polig ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Diese hochwertige Stiftleiste von JST, einem weltweit führenden Hersteller von Steckverbindern, bietet eine robuste und sichere Schnittstelle für eine Vielzahl von elektronischen Geräten und Systemen, von Consumer-Elektronik bis hin zu industriellen Steuerungen.
Die Überlegenheit der JST B6B-ZR-SM4 Stiftleiste
Im Vergleich zu einfacheren oder weniger spezialisierten Verbindungslösungen zeichnet sich die JST B6B-ZR-SM4 Stiftleiste durch ihre herausragenden technischen Spezifikationen und die bewährte Qualität der JST-Produkte aus. Das kompakte Design mit einem Rastermaß von nur 1,5 mm ermöglicht eine hohe Packungsdichte auf Leiterplatten, was insbesondere bei der Miniaturisierung von Elektronik unerlässlich ist. Die gerade Ausführung der Stiftleiste erleichtert die Montage und das Routing von Kabeln, während die robuste Konstruktion eine sichere und dauerhafte Verbindung gewährleistet, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Aufbau
Die JST B6B-ZR-SM4 Stiftleiste ist speziell für Anwendungen konzipiert, bei denen eine hohe Zuverlässigkeit und eine präzise Signalübertragung gefordert sind. Die einzelnen Kontakte sind sorgfältig gefertigt, um einen geringen Übergangswiderstand zu gewährleisten und so Signalverluste zu minimieren. Das Gehäusematerial, typischerweise ein halogenfreies und flammhemmendes PBT (Polybutylenterephthalat), bietet exzellente elektrische Isolationseigenschaften und eine hohe Temperaturbeständigkeit, was die Sicherheit und Langlebigkeit des Steckverbinders unterstreicht.
Vorteile der JST B6B-ZR-SM4 Stiftleiste
- Kompakte Bauform: Das geringe Rastermaß von 1,5 mm ermöglicht eine hohe Komponenten-Dichte auf Leiterplatten und unterstützt die Miniaturisierung von Elektronik.
- Hohe Zuverlässigkeit: JST steht für Qualität und Langlebigkeit. Die präzise Fertigung der Kontakte und die robuste Gehäusekonstruktion gewährleisten eine sichere und stabile elektrische Verbindung.
- Einfache Montage: Die gerade Ausführung erleichtert das Einlöten auf Platinen und das anschließende Aufstecken des Gegensteckers, was den Montageprozess vereinfacht.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Einsatzbereichen, von Consumer-Elektronik über Medizintechnik bis hin zu industriellen Automatisierungssystemen.
- Hervorragende elektrische Eigenschaften: Geringer Übergangswiderstand für eine effiziente Signalübertragung und minimierte Verluste.
- Sicherheit und Materialqualität: Verwendung von hochwertigen, halogenfreien und flammhemmenden Materialien für erhöhte Sicherheit im Betrieb.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Hersteller | JST |
| Modellnummer | B6B-ZR-SM4 |
| Typ | Stiftleiste |
| Rastermaß (Pitch) | 1,5 mm |
| Polzahl | 1×6 polig (6 Kontakte) |
| Ausführung | Gerade (Through-Hole / Through-Hole-Reflow-Lötung) |
| Gehäusematerial | Halogenfreies und flammhemmendes PBT (typisch) |
| Kontaktmaterial | Phosphorbronze mit verzinnten oder vergoldeten Oberflächen (je nach Ausführung, für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | Typischerweise -25°C bis +85°C (abhängig von spezifischer Ausführung und Umgebungsbedingungen) |
| Nennstrom | Typischerweise bis zu 1A (abhängig von der spezifischen Ausführung und den Umgebungsbedingungen; genaue Spezifikation im JST-Datenblatt prüfen) |
| Nennspannung | Typischerweise bis zu 50V AC/DC (abhängig von der spezifischen Ausführung und den Umgebungsbedingungen; genaue Spezifikation im JST-Datenblatt prüfen) |
| Lötverfahren | Geeignet für Wellen- und Reflow-Lötverfahren |
Anwendungsbereiche und Einsatzmöglichkeiten
Die JST B6B-ZR-SM4 Stiftleiste findet breite Anwendung in diversen technischen Feldern. In der Unterhaltungselektronik dient sie als zuverlässige Schnittstelle für die Signalübertragung zwischen Hauptplatinen und Displays oder Bedienelementen. In der Medizintechnik wird sie für den Anschluss von Sensoren oder Steuergeräten eingesetzt, wo höchste Zuverlässigkeit und Hygiene gefordert sind. In der industriellen Automatisierung ermöglicht sie die flexible Verkabelung von Sensoren, Aktoren und Steuerungseinheiten. Auch im Bereich des Prototypenbaus und bei der Entwicklung von Embedded-Systemen ist diese Stiftleiste aufgrund ihrer Vielseitigkeit und Robustheit eine bevorzugte Wahl.
Montage und Handhabung
Die Montage der JST B6B-ZR-SM4 Stiftleiste gestaltet sich unkompliziert. Die einzelnen Stifte sind für das Durchstecken durch eine Leiterplatte (Through-Hole-Technologie) konzipiert und können entweder durch Wellenlöten oder Reflow-Lötverfahren fest auf der Platine fixiert werden. Das Rastermaß von 1,5 mm ermöglicht dabei eine hohe Packungsdichte. Der passende Gegenstecker, ebenfalls im 1,5 mm Rastermaß von JST erhältlich, lässt sich einfach auf die Stiftleiste aufstecken und sorgt für eine sichere und vibrationsfeste Verbindung. Die gerade Ausführung erleichtert zudem das Kabelmanagement und die Zugentlastung.
Qualitätsversprechen von JST
JST ist bekannt für seine kompromisslose Qualität und Zuverlässigkeit. Jede JST B6B-ZR-SM4 Stiftleiste wird nach strengen Qualitätsstandards gefertigt, um eine gleichbleibend hohe Leistung zu gewährleisten. Dies beinhaltet die Auswahl erstklassiger Materialien, präzise Fertigungsprozesse und umfassende Tests. Wenn Sie sich für JST entscheiden, investieren Sie in eine Verbindungslösung, die auf Langlebigkeit und Sicherheit ausgelegt ist, was Ausfallzeiten minimiert und die Gesamtperformance Ihrer elektronischen Produkte verbessert.
FAQ – Häufig gestellte Fragen zu JST B6B-ZR-SM4 – JST – Stiftleiste, RM 1,5 mm, 1×6 polig, gerade
Was bedeutet das Rastermaß von 1,5 mm?
Das Rastermaß (Pitch) von 1,5 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein kleineres Rastermaß wie 1,5 mm ermöglicht eine höhere Packungsdichte auf Leiterplatten und ist ideal für platzsparende Anwendungen und die Miniaturisierung von Elektronik.
Ist die JST B6B-ZR-SM4 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Die JST B6B-ZR-SM4 Stiftleiste ist aus hochwertigen, robusten Materialien wie PBT gefertigt und bietet eine gute Temperaturbeständigkeit sowie elektrische Isolation. Für den Einsatz in extremen Umgebungen (z.B. hohe Feuchtigkeit, aggressive Chemikalien oder extreme Temperaturen über den spezifizierten Bereich hinaus) sollten jedoch spezifische Schutzmaßnahmen getroffen oder spezialisierte Steckverbindertypen in Betracht gezogen werden. Die typischen Betriebstemperaturen liegen im Bereich von -25°C bis +85°C.
Welchen Nennstrom und welche Nennspannung kann diese Stiftleiste verarbeiten?
Die spezifischen Werte für Nennstrom und Nennspannung hängen von der genauen Ausführung der Stiftleiste und den Umgebungsbedingungen ab. Typischerweise sind diese Steckverbinder für Nennströme bis zu 1A und Nennspannungen bis zu 50V AC/DC ausgelegt. Für genaue Spezifikationen und zulässige Belastungen ist stets das offizielle JST-Datenblatt zu konsultieren.
Was ist der Vorteil einer geraden Stiftleiste gegenüber einer gewinkelten?
Eine gerade Stiftleiste ist senkrecht zur Leiterplatte montiert. Dies vereinfacht oft das Kabelrouting und ermöglicht eine einfache Zugentlastung der angeschlossenen Kabel. Gewinkelte Stiftleisten werden eingesetzt, wenn die Kabel parallel zur Leiterplatte geführt werden sollen.
Wie wird die JST B6B-ZR-SM4 Stiftleiste auf der Leiterplatte befestigt?
Diese Stiftleiste ist für die Durchsteckmontage (Through-Hole Technology) konzipiert. Die Stifte werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend mittels Wellenlöten oder Reflow-Lötverfahren auf der Platine fixiert. Dies gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung.
Benötige ich spezielles Werkzeug, um die Kabel mit dem Gegenstecker zu verbinden?
Die Verbindung selbst wird durch das Aufstecken des Gegensteckers auf die Stiftleiste hergestellt. Zum Verarbeiten der Kabel zu den Kontakten des Gegensteckers (nicht der Stiftleiste selbst) sind in der Regel spezielle Crimp-Werkzeuge erforderlich, je nachdem, welcher Steckertyp des Gegenstücks verwendet wird. Die Stiftleiste selbst muss nicht gecrimpt werden, sie wird gelötet.
Wo kann ich das passende Gegenstück für die JST B6B-ZR-SM4 Stiftleiste finden?
Das passende Gegenstück ist ebenfalls im 1,5 mm Rastermaß von JST erhältlich. Suchen Sie nach JST-Steckverbindern, die mit der B6B-ZR-SM4 Serie kompatibel sind, wie z.B. passende Buchsenleisten oder Gehäuse mit integrierten Kontakten, die für den Anschluss an diese Stiftleiste ausgelegt sind. Die genauen Modellnummern finden Sie im JST-Katalog oder bei autorisierten Händlern.
