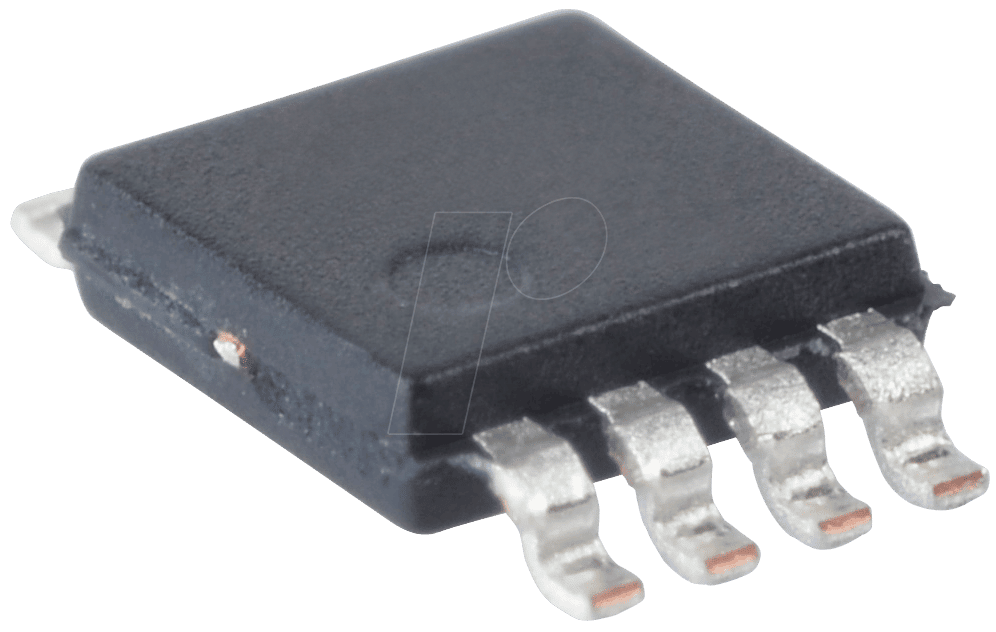

Maximale Signal-Trennung und Zuverlässigkeit mit dem ILD 213T Optokoppler
Elektronische Schaltungen, insbesondere solche, die mit unterschiedlichen Spannungspegeln oder empfindlichen Steuerkreisen arbeiten, erfordern eine robuste und zuverlässige Trennung, um empfindliche Komponenten vor schädlichen Spannungsspitzen und Störungen zu schützen. Der ILD 213T – 2xOptokoppler 4kV 70V 30mA >100% SO8 ist die ideale Lösung für Ingenieure, Entwickler und Technikbegeisterte, die eine kompromisslose Isolation und Signalintegrität in ihren Designs gewährleisten müssen. Dieses hochspezialisierte Bauteil bietet eine herausragende galvanische Trennung und ist somit unverzichtbar für sicherheitskritische Anwendungen und anspruchsvolle industrielle Umgebungen.
Überlegene Isolation für anspruchsvolle Elektronikprojekte
Der ILD 213T zeichnet sich durch seine dualen Optokoppler-Kanäle aus, die eine umfassende Entkopplung von bis zu 4kV Spannungsdifferenz ermöglichen. Diese hohe Isolationsspannung, kombiniert mit einer niedrigen Durchlassspannung und einem präzisen Stromfluss von 30mA, macht ihn zur überlegenen Wahl gegenüber Standard-Optokopplern, die oft nur geringere Isolationswerte bieten und anfälliger für Übersprechen sind. Die >100% Spezifikation deutet auf eine übererfüllte Leistung im Vergleich zu Standardgrenzwerten hin, was zusätzliche Sicherheit und Zuverlässigkeit im Dauerbetrieb gewährleistet.
Kernfunktionen und Leistungsmerkmale des ILD 213T
Der ILD 213T ist mehr als nur ein einfacher Optokoppler. Er repräsentiert eine fortschrittliche Lösung zur Signalübertragung, die speziell für Anwendungen entwickelt wurde, bei denen Sicherheit und Störfestigkeit an erster Stelle stehen. Die doppelte Optokopplung im SO8-Gehäuse bietet nicht nur eine physische Trennung zwischen Eingangs- und Ausgangsschaltkreisen, sondern ermöglicht auch die gleichzeitige Übertragung zweier unabhängiger Signale. Dies vereinfacht das Schaltungsdesign erheblich und reduziert die Notwendigkeit zusätzlicher Komponenten zur Erzielung einer ähnlichen Trennung.
- Hohe Spannungsfestigkeit: Die maximale Isolationsspannung von 4kV schützt empfindliche Schaltungsteile effektiv vor Überspannungen und transienten Störungen, die aus der Stromversorgung oder externen Einflüssen resultieren können.
- Präzise Signalübertragung: Mit einem Arbeitsstrom von 30mA und einer Nennspannung von 70V ermöglicht der ILD 213T eine genaue und zuverlässige Übertragung digitaler und analoger Signale über die Isolationsbarriere hinweg.
- Dual-Kanal-Design: Zwei unabhängige Optokoppler im selben Gehäuse optimieren den Platz auf der Leiterplatte und reduzieren die Komplexität des Schaltkreises, indem sie die gleichzeitige Entkopplung zweier Signalleitungen ermöglichen.
- Robuste Bauweise: Das SO8-Gehäuse (Small Outline Package) bietet eine kompakte und dennoch robuste Lösung für die Oberflächenmontage (SMD), die sich für eine Vielzahl von industriellen und kommerziellen Anwendungen eignet.
- Hohe Zuverlässigkeit: Die >100% Spezifikation signalisiert eine Leistung, die über die Mindestanforderungen hinausgeht, was zu einer längeren Lebensdauer und einer verbesserten Betriebssicherheit führt.
- Geringes Übersprechen: Die effektive optische Kopplung minimiert das unerwünschte Signalübersprechen zwischen den Kanälen und gewährleistet so die Integrität der übertragenen Daten.
Technische Spezifikationen im Detail
Die präzise Abstimmung der elektrischen Parameter des ILD 213T ist entscheidend für seine überlegene Leistung. Die technischen Daten sind sorgfältig spezifiziert, um eine optimale Funktion in anspruchsvollen Umgebungen zu gewährleisten.
Isolationsparameter
Die galvanische Trennung ist das Kernstück der Funktionalität des ILD 213T. Die Fähigkeit, Spannungsunterschiede bis zu 4kV sicher zu handhaben, schützt nachgeschaltete Schaltungsteile vor potenziellen Schäden durch externe oder interne Spannungsspitzen.
Elektrische Kennwerte
Der Betriebsstrom von 30mA ist ideal für viele digitale Logikschaltungen und Schnittstellen, während die Nennspannung von 70V eine breite Palette von Spannungspegeln abdeckt. Die typische Durchlassspannung ist ebenfalls gering gehalten, was den Energieverbrauch reduziert und die Effizienz des Systems erhöht.
Gehäuse und Montage
Das SO8-Gehäuse ist ein Standard in der Oberflächenmontagetechnik. Es ermöglicht eine platzsparende Bestückung und ist gut geeignet für automatisierte Fertigungsprozesse. Die Pinbelegung ist optimiert, um eine klare Trennung der Ein- und Ausgangspins zu gewährleisten und somit eine einfache Implementierung zu ermöglichen.
Vorteile der Verwendung von ILD 213T in Ihren Designs
Die Implementierung des ILD 213T in Ihre elektronischen Schaltungen bietet eine Reihe von entscheidenden Vorteilen, die direkt zu einer verbesserten Systemleistung, erhöhter Sicherheit und einer längeren Lebensdauer Ihrer Produkte führen.
- Schutz empfindlicher Mikrocontroller: Verhindert, dass hohe Spannungen oder elektrische Störungen aus der Leistungselektronik oder anderen Bereichen der Schaltung sensible Mikrocontroller oder Datenerfassungs-ICs beschädigen.
- Sichere Schnittstellen: Ermöglicht die sichere Verbindung von Geräten mit unterschiedlichen Erdungspotenzialen, wie z.B. bei der Kommunikation zwischen einem PC und einer industriellen Steuerung.
- Robustheit gegen elektromagnetische Störungen (EMI): Die galvanische Trennung unterbricht leitungsgebundene Störpfade und reduziert so die Anfälligkeit der Schaltung für externe EMI.
- Vereinfachung von Erdungsschleifen-Problemen: Durch die Trennung verschiedener Schaltungsteile werden Probleme durch unerwünschte Erdungsschleifen minimiert, was zu stabileren und zuverlässigeren Systemen führt.
- Kostenersparnis durch reduzierte Komplexität: Anstatt mehrere diskrete Komponenten zur Erzielung einer ähnlichen Isolationsleistung zu verwenden, bietet der duale Optokoppler in einem einzigen Gehäuse eine kostengünstigere und platzsparendere Lösung.
- Erhöhte Betriebssicherheit: In Anwendungen, bei denen Personal in der Nähe von elektrisch geladenen Komponenten arbeitet, bietet die Isolationsbarriere eine zusätzliche Sicherheitsebene.
Einsatzgebiete des ILD 213T Optokopplers
Dank seiner herausragenden Eigenschaften findet der ILD 213T in einer Vielzahl von anspruchsvollen Anwendungen seinen Einsatz. Seine Zuverlässigkeit und Sicherheit machen ihn zur ersten Wahl für kritische Systeme.
- Industrielle Automatisierung und Steuerungstechnik: Zur Trennung von Sensor- und Aktuator-Signalen von der Steuereinheit, um diese vor Störungen und Überspannungen zu schützen.
- Netzteildesigns: Zur Isolierung der Steuerelektronik von der Hochspannungsseite in Schaltnetzteilen, um die Sicherheit des Bedieners und die Langlebigkeit der Komponenten zu gewährleisten.
- Telekommunikationssysteme: Zur Signalübertragung zwischen verschiedenen Modulen, die unterschiedliche Spannungspegel und Erdungssysteme verwenden.
- Medizintechnik: In Geräten, bei denen ein Höchstmaß an Sicherheit und Isolation erforderlich ist, um Patienten und medizinisches Personal zu schützen.
- Automobilindustrie: Zur Entkopplung von Steuergeräten und Sensoren in Fahrzeugen, die oft rauen Umgebungsbedingungen ausgesetzt sind.
- Mess- und Prüftechnik: Zur Gewährleistung präziser Messergebnisse durch die Vermeidung von Erdungsproblemen und Störsignalen.
Produkt-Eigenschaften im Überblick
Eine detaillierte Betrachtung der physikalischen und funktionalen Eigenschaften des ILD 213T ermöglicht es Ihnen, seine Eignung für Ihr spezifisches Projekt zu bewerten.
| Merkmal | Beschreibung |
|---|---|
| Typ | Dual-Optokoppler |
| Gehäusetyp | SO8 (Oberflächenmontage) |
| Isolationsspannung (RMS) | 4 kV |
| Maximaler Ausgangsstrom | 30 mA |
| Maximale Durchlassspannung (Vf) | 1.2 V (typisch bei 10mA) |
| Kanalanzahl | 2 |
| Minimaler CTR (Current Transfer Ratio) | 100% (bei definierten Bedingungen) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch) |
| Anwendungsbereiche | Industrielle Steuerung, Netzteile, Telekommunikation, Medizintechnik, Automobil |
FAQ – Häufig gestellte Fragen zu ILD 213T – 2xOptokoppler 4kV 70V 30mA >100% SO8
Was bedeutet die Spezifikation „>100% CTR“?
Die Spezifikation „>100% CTR“ (Current Transfer Ratio) bedeutet, dass der Optokoppler mehr Ausgangsstrom liefert, als es die Mindestanforderung des Datenblatts für einen Standard-Optokoppler wäre. Dies deutet auf eine höhere Effizienz und eine verbesserte Leistung hin, was zu größerer Zuverlässigkeit und einem größeren Spielraum für Design-Flexibilität führt.
Welche Art von Signalen kann der ILD 213T übertragen?
Der ILD 213T ist für die Übertragung von digitalen Signalen konzipiert. Dies schließt einfache Ein/Aus-Signale, Taktgeber oder serielle Datenströme ein. Während er nicht direkt für die Übertragung von hochfrequenten analogen Signalen optimiert ist, kann er mit entsprechenden Schaltungsanpassungen für bestimmte analoge Anwendungen verwendet werden.
Wie wird die Isolationsspannung von 4kV gemessen?
Die Isolationsspannung von 4kV bezieht sich auf die effektive Spannung, die zwischen der Eingangs- und Ausgangsseite des Optokopplers für eine bestimmte Zeit (oft 1 Sekunde) aufrechterhalten werden kann, ohne dass es zu einem Durchschlag kommt. Dies ist ein kritischer Parameter für die Sicherheit und den Schutz Ihrer Schaltungen.
Ist der ILD 213T für den Einsatz in Umgebungen mit hoher Luftfeuchtigkeit geeignet?
Das SO8-Gehäuse bietet eine gewisse Schutzwirkung, aber für Anwendungen in extrem feuchten Umgebungen empfiehlt sich zusätzliche Schutzbeschichtung oder Kapselung der gesamten Platine. Die Isolationsspannung von 4kV bietet jedoch eine gute Basis für den Schutz vor elektrischen Durchschlägen, selbst bei Anwesenheit von Feuchtigkeit.
Benötige ich zusätzliche Komponenten, um den ILD 213T in meiner Schaltung zu verwenden?
Für die grundlegende Funktion sind in der Regel nur ein Vorwiderstand für die LED (Eingangsseite) und möglicherweise ein Pull-up-Widerstand für den Ausgangstransistor erforderlich, je nach Logikfamilie, mit der Sie arbeiten. Die genauen Werte hängen von der spezifischen Schaltung und den Betriebsbedingungen ab, wie im Datenblatt des Herstellers detailliert beschrieben.
Was ist der Vorteil eines Dual-Optokopplers im Vergleich zu zwei einzelnen Optokopplern?
Der Hauptvorteil eines Dual-Optokopplers wie dem ILD 213T liegt in der Platzersparnis auf der Leiterplatte und der reduzierten Komplexität des Schaltungsdesigns. Zwei unabhängige Koppler in einem einzigen SO8-Gehäuse ermöglichen die gleichzeitige Entkopplung zweier Signale, was die Anzahl der benötigten Bauteile und die damit verbundenen Lötpunkte und Verdrahtungen reduziert.
Ist der ILD 213T kompatibel mit allen Logikfamilien?
Der ILD 213T ist aufgrund seiner elektrischen Kennwerte, insbesondere der Durchlassspannung und des Ausgangsstroms, gut geeignet für die Verbindung mit gängigen TTL- und CMOS-Logikfamilien. Es ist jedoch immer ratsam, die genauen Spezifikationen des Optokopplers mit den Anforderungen Ihrer Ziel-Logikfamilie zu vergleichen, um eine optimale Kompatibilität sicherzustellen.
