Du stehst vor der Herausforderung, Server, Switches oder andere Netzwerkkomponenten platzsparend und standardisiert in einem Rack zu montieren. Doch was genau verbirgt sich hinter der Angabe „1 HE“ oder „1U“ auf einem Datenblatt oder in einer Produktbeschreibung, und wie beeinflusst diese Maßeinheit deine Planung?
Das sind die beliebtesten Rackeinheit Produkte

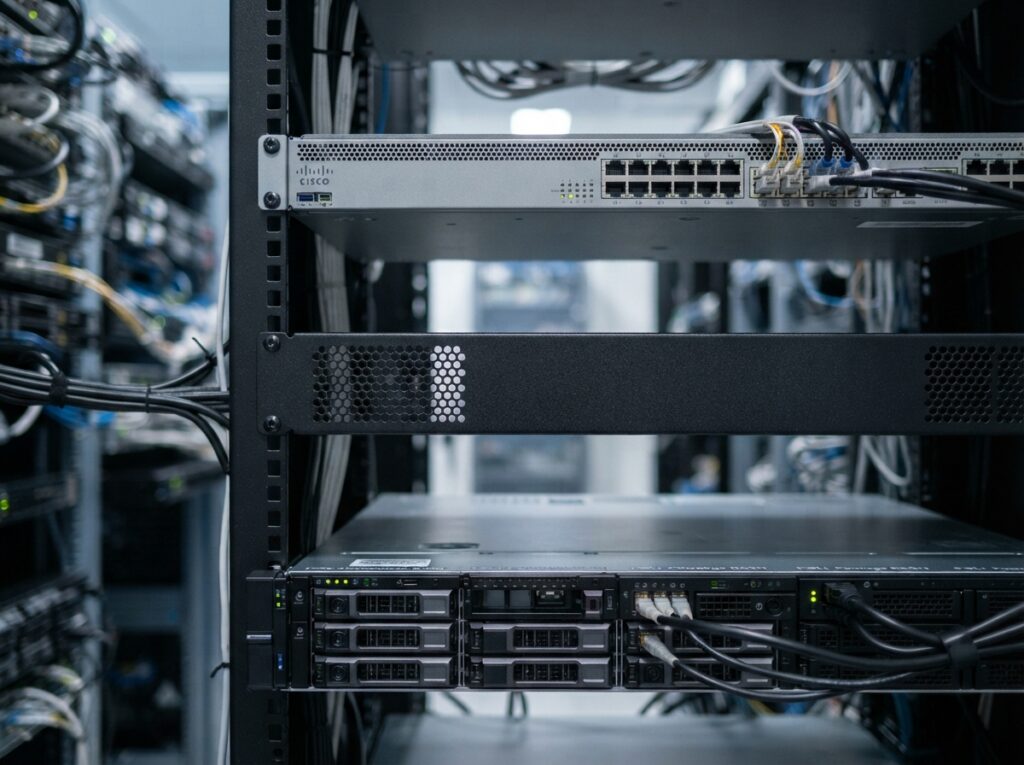

Das Standardmaß für Racks: Die Höheneinheit (HE)
Wenn du dich mit der Einrichtung oder Erweiterung eines Serverraums, Rechenzentrums oder auch eines Netzwerk-Schranks beschäftigst, wirst du unweigerlich auf den Begriff „Höheneinheit“ oder kurz „HE“ stoßen. Diese standardisierte Maßeinheit ist entscheidend für die Planung und Bestückung von Racks, den Metallkonstruktionen, die zur Aufnahme von IT-Equipment dienen. Eine HE definiert die vertikale Größe einer Komponente innerhalb des Racks und ermöglicht so eine universelle Kompatibilität und Organisation.

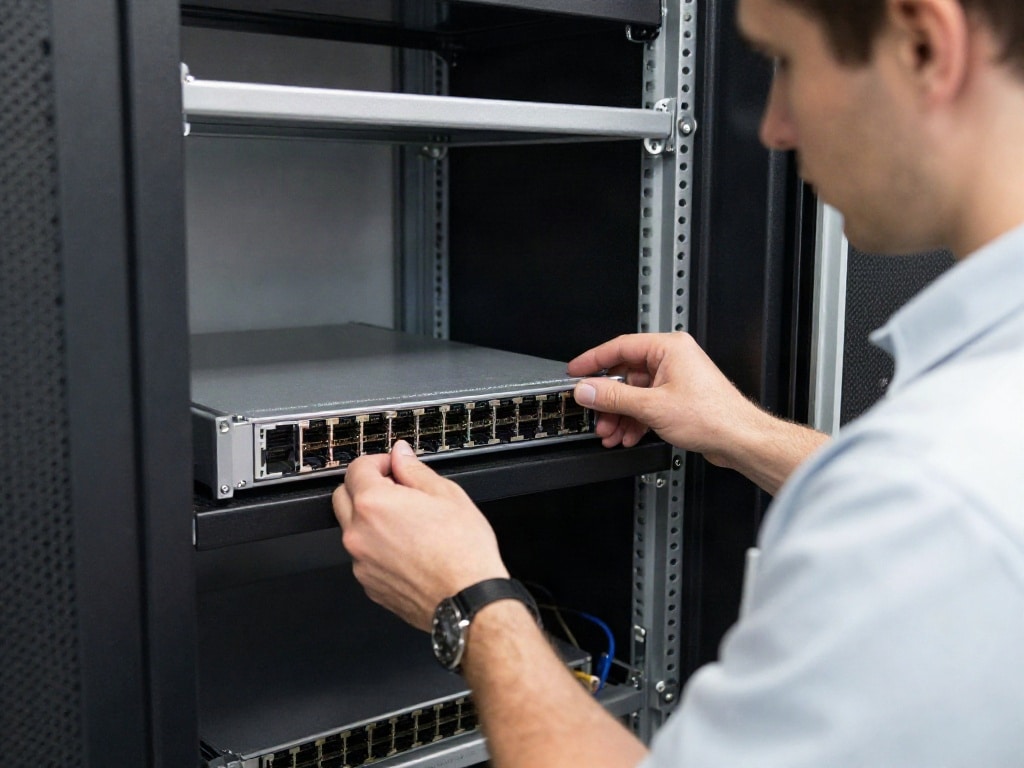

Was genau ist eine Höheneinheit (HE)?
Die Höheneinheit, im Englischen auch „Rack Unit“ (RU) oder schlicht „U“ genannt, ist eine standardisierte vertikale Einheit für die Montage von Geräten in einem 19-Zoll-Rack-System. Ein HE entspricht exakt 1,75 Zoll oder umgerechnet 44,45 Millimetern. Dieses Maß hat sich global als Standard etabliert und sorgt dafür, dass Geräte verschiedener Hersteller in ein und demselben Rack-System verbaut werden können, solange sie die entsprechende HE-Größe aufweisen.
Die Bedeutung der 19-Zoll-Rack-Breite
Neben der Höheneinheit spielt auch die Breite des Racks eine entscheidende Rolle. Standardmäßig werden 19-Zoll-Racks verwendet. Diese Angabe bezieht sich nicht auf die Außenbreite des Racks, sondern auf die Breite der Montagefläche für die Geräte. Die tatsächliche Außenbreite eines Racks ist breiter und variiert je nach Hersteller und Modell. Die 19 Zoll (ca. 48,26 cm) definieren jedoch den Abstand zwischen den beiden vertikalen Montageschienen, an denen die Geräte befestigt werden. Eine Komponente, die als 19-Zoll-Gerät bezeichnet wird, passt also in jedes Standard-Rack, unabhängig von dessen Außenmaßen.
Berechnung der Gesamthöhe im Rack
Die Gesamthöhe, die ein Gerät im Rack einnimmt, wird durch die Anzahl der Höheneinheiten bestimmt. Ein Server, der als „2 HE“ deklariert ist, benötigt also zweimal den Platz von 44,45 mm in der Höhe. Dies ist essenziell für die Planung der Kapazität deines Racks. Du musst die HE-Anzahl aller zu installierenden Geräte addieren und sicherstellen, dass diese Summe die Gesamthöhe deines Racks nicht überschreitet. Oftmals haben Racks eine maximale Kapazität von 42 HE, was demnach einer Gesamthöhe von ca. 1,86 Metern entspricht.
Verschiedene Gerätegrößen und ihre HE-Angaben
Die Welt der IT-Hardware ist vielfältig, und so variiert auch die Größe der Geräte, die in einem Rack Platz finden. Von kleinen Netzwerk-Switches bis hin zu leistungsstarken Servern und Storage-Systemen – jede Komponente wird in Höheneinheiten angegeben. Dies ermöglicht eine präzise Planung und eine effiziente Nutzung des verfügbaren Platzes.
Kleinere Komponenten: Switches, Router und Patch Panels
Netzwerk-Switches, Router und Patch Panels sind oft kompakter gebaut und benötigen weniger Platz. Sie sind häufig als 1 HE oder sogar nur als „halb“ oder „ein Drittel“ HE erhältlich. Ein 1 HE Switch beispielsweise ist ideal, um die Netzwerkinfrastruktur übersichtlich und geordnet zu gestalten. Patch Panels, die zur Organisation von Kabelverbindungen dienen, sind ebenfalls häufig in 1 HE oder 2 HE Ausführungen verfügbar. Diese kleineren Einheiten lassen sich gut kombinieren, um den vorhandenen Platz optimal auszunutzen.
Server und Storage-Systeme: Von Kompakt bis Hochleistung
Server und Storage-Systeme sind in der Regel die „Platzfresser“ in einem Rack. Hier findest du Größen von 1 HE bis hin zu 4 HE und manchmal sogar mehr für besonders leistungsstarke oder redundante Konfigurationen. Ein 1 HE Server ist kompakt und eignet sich gut für dedizierte Aufgaben oder kleinere Umgebungen. Größere 2 HE oder 4 HE Server bieten mehr Erweiterungsmöglichkeiten, mehr Laufwerksschächte oder leistungsfähigere Kühlung. Die Wahl der richtigen HE-Größe hängt hier stark von den spezifischen Anforderungen deiner Anwendungen ab.
Netzteile und USVs (Unterbrechungsfreie Stromversorgungen)
Auch Netzteile und USVs müssen in die HE-Planung einbezogen werden. Während kleinere USVs oft mit 1 HE oder 2 HE auskommen, können größere, redundante Systeme auch mehr Platz beanspruchen. Die Wahl einer geeigneten USV ist entscheidend für die Ausfallsicherheit deiner Systeme, und ihre HE-Größe muss von Beginn an in der Rack-Kapazitätsplanung berücksichtigt werden.
Spezialgeräte und Module
Es gibt auch eine Vielzahl von Spezialgeräten und Modulen, die in Racks montiert werden können. Dazu gehören beispielsweise KVM-Switches (Keyboard, Video, Mouse), Konsolen-Server, Überwachungseinheiten oder auch spezielle Lüftermodule zur Verbesserung der Luftzirkulation. Auch diese werden nach dem HE-Standard klassifiziert und müssen bei der Platzplanung bedacht werden.
Planung und Organisation mit HE: Best Practices
Die korrekte Berücksichtigung der Höheneinheiten ist nicht nur eine Frage der Kapazität, sondern auch der Effizienz, Kühlung und Wartbarkeit deines Racks. Eine durchdachte Planung erspart dir später unnötige Probleme und Kosten.
Die Inverted Pyramid Planungsmethode für Racks
Eine effektive Methode zur Planung der Rack-Bestückung ist die sogenannte „Inverted Pyramid“-Methode. Dabei platzierst du die größten und schwersten Geräte (oft Server oder Storage) am unteren Ende des Racks, um den Schwerpunkt niedrig zu halten und die Stabilität zu maximieren. Kleinere und leichtere Komponenten wie Switches oder Patch Panels finden ihren Platz weiter oben. Dies verbessert nicht nur die physische Stabilität, sondern erleichtert auch den Zugang und die Verkabelung.
Luftstrom und Kühlung
Der richtige Luftstrom ist in einem Rack-System von entscheidender Bedeutung, um eine Überhitzung der Komponenten zu vermeiden. Geräte sollten so montiert werden, dass ein klarer Luftweg von vorne nach hinten (oder umgekehrt, je nach Design) gewährleistet ist. Das bedeutet, du solltest „leere“ HEs zwischen Geräten vermeiden, die intensive Wärme erzeugen, um „Hot Spots“ zu verhindern. Spezielle Blindplatten (Blanking Panels) können helfen, nicht belegte HEs abzudecken und den Luftstrom gezielt zu lenken.
Kabelmanagement
Eine gute Organisation der Kabel ist unerlässlich, um ein übersichtliches und wartbares Rack zu gewährleisten. Plane ausreichend Platz für Kabelmanagement-Systeme ein. Diese sind oft ebenfalls in HEs verfügbar und helfen dir, die zahlreichen Kabel ordentlich zu führen. Ein gut durchdachtes Kabelmanagement erleichtert nicht nur die Installation, sondern auch die Fehlersuche und spätere Änderungen.
Gewichtsverteilung und Rack-Stabilität
Das Gewicht der installierten Geräte kann erheblich sein. Achte auf die maximale Traglast deines Racks und verteile das Gewicht möglichst gleichmäßig. Schwere Geräte gehören wie bereits erwähnt nach unten. Eine falsche Gewichtsverteilung kann das Rack instabil machen und sogar zur Beschädigung von Komponenten führen.
Zukünftige Erweiterungen
Berücksichtige bei der Planung deiner aktuellen Bestückung auch mögliche zukünftige Erweiterungen. Lasse eventuell ein oder zwei HEs frei, um später problemlos zusätzliche Geräte installieren zu können, ohne das gesamte Rack umstrukturieren zu müssen.
Übersicht: Dimensionen und Anwendungsbereiche von HE
| Höheneinheit (HE) | Millimeter (mm) | Zoll („) | Typische Anwendungsbereiche |
|---|---|---|---|
| 0.5 HE | 22.23 | 0.875 | Kleine Netzwerkkomponenten, Adapterplatten |
| 1 HE | 44.45 | 1.75 | Netzwerk-Switches (klein), Router, Patch Panels, 1U Server, KVM-Switches |
| 2 HE | 88.90 | 3.5 | Standard-Server, Storage-Arrays (klein), USVs (mittel) |
| 3 HE | 133.35 | 5.25 | Leistungsstärkere Server, Storage-Systeme (mittel), größere USVs |
| 4 HE | 177.80 | 7.0 | Hochleistungs-Server, Storage-Arrays (groß), redundante USVs |
Das sind die neuesten Rackeinheit Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Höheneinheit im Rack: Was bedeutet 1 HE?
Was ist die genaue Umrechnung von 1 HE in Zentimeter?
Eine Höheneinheit (HE) entspricht exakt 44,45 Millimetern oder 4,445 Zentimetern. Dies ist ein weltweit standardisiertes Maß für die vertikale Montage von Geräten in 19-Zoll-Racks.
Muss jedes Gerät im Rack genau ein Vielfaches von 1 HE haben?
Nein, nicht zwingend. Es gibt auch Zubehörteile oder spezielle Geräte, die weniger als eine volle HE beanspruchen (z. B. 0,5 HE). Diese werden dann oft mit speziellen Montageschienen oder durch die Nutzung von Zwischenräumen im Rack untergebracht. Wichtig ist, dass die Gesamtanzahl der belegten HEs die Kapazität des Racks nicht überschreitet.
Sind alle Racks gleich hoch?
Nein, Racks gibt es in verschiedenen Höhen. Die gängigste maximale Kapazität liegt bei 42 HE. Es gibt jedoch auch kleinere Racks (z. B. 12 HE, 24 HE) für kleinere Umgebungen oder größere Racks mit bis zu 48 HE oder mehr für sehr umfangreiche Installationen.
Was passiert, wenn ich mehr Geräte einbaue, als HEs verfügbar sind?
Das ist physisch nicht möglich, da die Geräte in die vorgesehenen Schienen montiert werden müssen. Bei der Planung musst du sicherstellen, dass die Summe der HEs deiner Geräte die verfügbare HE-Anzahl deines Racks nicht übersteigt. Andernfalls musst du entweder weniger Geräte verwenden, ein größeres Rack anschaffen oder die Geräte auf mehrere Racks verteilen.
Kann ich ein Gerät, das breiter als 19 Zoll ist, in einem Standardrack montieren?
Nein, Standard-Racks sind für 19-Zoll-breite Geräte ausgelegt. Es gibt zwar auch breitere Rack-Formate (z. B. 23 Zoll), diese sind jedoch nicht die Norm. Geräte, die breiter als 19 Zoll sind, können nicht in einem Standard-Rack montiert werden, es sei denn, es gibt spezielle Adapter oder sie sind für andere Montagesysteme konzipiert.
Wie wichtig ist die richtige HE-Auswahl für die Kühlung?
Die richtige HE-Auswahl und die damit verbundene Anordnung der Geräte sind entscheidend für eine effektive Kühlung. Wenn du Geräte mit hohem Wärmeaufkommen direkt übereinander montierst oder nicht belegte HEs nicht abdeckst, kann dies zu unzureichender Luftzirkulation und Überhitzung führen. Das bewusste Einplanen von freien HEs oder die Nutzung von Blindplatten zur Steuerung des Luftstroms ist daher sehr wichtig.
