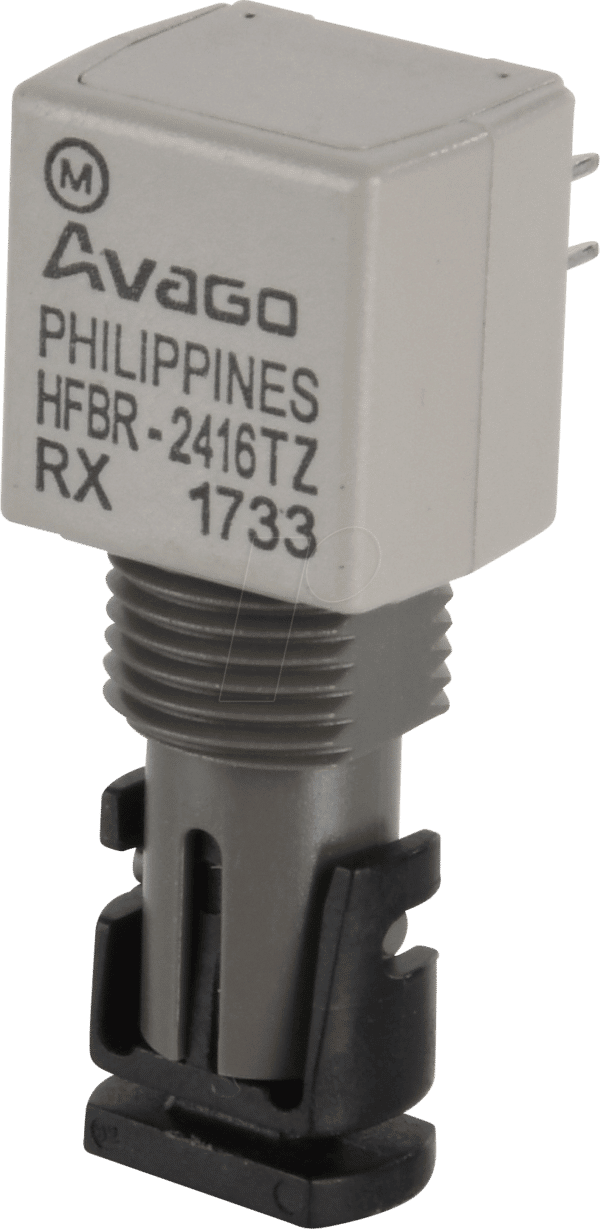

HFBR2416TZ – Hochleistungs-LWL-Empfangsmodul für anspruchsvolle Datenübertragungen
Das HFBR2416TZ LWL-Empfangsmodul wurde entwickelt, um zuverlässige und schnelle optische Datenübertragung in anspruchsvollen industriellen und kommerziellen Umgebungen zu gewährleisten. Es ist die ideale Lösung für Ingenieure und Systemintegratoren, die eine robuste und performante Schnittstelle für ihre Glasfaserkommunikationssysteme benötigen, insbesondere dort, wo hohe Bandbreiten und präzise Signalintegrität gefordert sind.
Überlegene Leistung und Zuverlässigkeit des HFBR2416TZ
Im Vergleich zu herkömmlichen optischen Empfängern bietet das HFBR2416TZ eine signifikant höhere Datenrate und eine verbesserte Signalverarbeitung. Die Verwendung eines optimierten optischen Pfades und einer fortschrittlichen Detektortechnologie minimiert Jitter und Bitfehlerraten (BER), was zu einer gesteigerten Systemstabilität und Effizienz führt. Die integrierte Miniatur-Optik mit ST-Anschluss und Gewinde ermöglicht eine einfache und sichere Montage, selbst unter Vibrationen oder in beengten Platzverhältnissen, und sichert so eine dauerhaft optimale Lichtankopplung.
Technische Spezifikationen und Merkmale
Das HFBR2416TZ-Modul zeichnet sich durch seine herausragende Leistungsfähigkeit aus:
- Betriebswellenlänge: Optimiert für 820 nm, die Standardwellenlänge für viele kurz- und mittelfristige Glasfaseranwendungen, was eine hohe Kompatibilität mit bestehenden Infrastrukturen und Transmittern gewährleistet.
- Datenrate: Unterstützt bis zu 160 MBd (Megabaud), was eine hohe Bandbreite für datenintensive Anwendungen ermöglicht, wie z.B. industrielle Netzwerke, Netzwerk-Switches, Videoübertragungssysteme und Hochgeschwindigkeits-Datenverbindungen.
- Optischer Anschluss: Ausgestattet mit einem ST-Anschluss mit Gewinde. Dieses Design bietet eine mechanisch sichere Verbindung und verhindert ein unbeabsichtigtes Lösen, was für Anwendungen in rauen Umgebungen oder mit hoher Vibrationsbelastung unerlässlich ist. Das integrierte Gewinde erleichtert die feste Montage auf Platinen oder Gehäusen.
- Bauform: Miniatur-Bauform, die eine platzsparende Integration in Geräte mit begrenztem Raum ermöglicht, ohne Kompromisse bei der Leistung einzugehen.
- Empfindlichkeit: Konzipiert für hohe Empfindlichkeit, um auch schwache optische Signale zuverlässig zu detektieren und eine zuverlässige Datenübertragung über längere Distanzen zu ermöglichen.
- Signalintegrität: Fortschrittliche Schaltungsdesigns und optische Komponenten sorgen für eine ausgezeichnete Signalintegrität, reduzieren Rauschen und Jitter und liefern ein sauberes Ausgangssignal.
- Temperaturbereich: Ausgelegt für einen breiten Betriebstemperaturbereich, was die Zuverlässigkeit in verschiedenen industriellen Umgebungen sicherstellt.
Anwendungsbereiche und Einsatzmöglichkeiten
Das HFBR2416TZ-LWL-Empfangsmodul ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Zuverlässigkeit, Geschwindigkeit und Robustheit im Vordergrund stehen:
- Industrielle Automatisierung und Steuerungssysteme: Ermöglicht die robuste und störungsfreie Kommunikation zwischen Sensoren, Aktoren und Steuergeräten, selbst in elektromagnetisch kontaminierten Umgebungen.
- Netzwerkinfrastrukturen: Ideal für Gigabit-Ethernet-Switches, Router und andere Netzwerkhardware, bei denen hohe Bandbreiten und geringe Latenzzeiten kritisch sind.
- Telekommunikation: Geeignet für bestimmte Backend-Verbindungen und interne Datenpfade in Telekommunikationsgeräten, die eine zuverlässige optische Schnittstelle erfordern.
- Medizintechnik: In Geräten, bei denen elektrische Isolierung und Signalintegrität von höchster Bedeutung sind, z.B. in bildgebenden Systemen oder Patientenüberwachungsgeräten.
- Videoübertragung: Ermöglicht die verlustfreie und verzögerungsfreie Übertragung von hochauflösenden Videosignalen über Glasfaser.
- Datenlogger und Messsysteme: Sorgt für eine zuverlässige Erfassung und Übertragung von Messdaten unter widrigen Bedingungen.
Leistungsmerkmale im Detail
Die Konstruktion des HFBR2416TZ legt den Fokus auf eine kompromisslose Leistung:
Optische Kopplung und mechanische Integrität: Der integrierte ST-Anschluss mit Gewinde ist ein Schlüsselelement für die Zuverlässigkeit. Im Gegensatz zu einfachen Push-Pull-Steckern oder schlecht gesicherten Verbindungen bietet das Gewinde eine feste mechanische Verankerung. Dies ist entscheidend in Umgebungen, die von Vibrationen oder Stoßbelastungen betroffen sind. Eine stabile Kopplung reduziert Signalverluste, die durch Fehlausrichtung oder Bewegung der Glasfaser entstehen könnten, und garantiert somit eine konstante und optimale Signalübertragung. Die Miniatur-Bauform in Kombination mit dem ST-Gewinde ermöglicht eine besonders dichte Bestückung auf Leiterplatten.
Detektortechnologie und Signalverarbeitung: Das Modul nutzt einen hocheffizienten optoelektronischen Detektor, der für die Wellenlänge von 820 nm optimiert ist. Dieser Detektor wandelt das ankommende optische Signal mit minimalem Rauschen in ein elektrisches Signal um. Die integrierte Signalverarbeitungselektronik ist darauf ausgelegt, die volle Bandbreite von 160 MBd zu unterstützen und gleichzeitig Jitter zu minimieren. Dies ist essenziell für die Erhaltung der Datenintegrität über die gesamte Übertragungsstrecke. Die hohe Empfindlichkeit des Moduls erlaubt den Einsatz über moderate Distanzen und mit verschiedenen Fasertypen, ohne die Signalqualität zu beeinträchtigen.
Energieeffizienz und Wärmeentwicklung: Trotz der hohen Leistungsfähigkeit ist das HFBR2416TZ so konzipiert, dass es eine effiziente Energieaufnahme aufweist. Eine optimierte Stromversorgung und geringe Verlustleistung tragen zu einer reduzierten Wärmeentwicklung bei. Dies ist insbesondere in dicht bestückten elektronischen Geräten von Vorteil, wo eine hohe Leistungsdichte oft mit Herausforderungen bei der Wärmeableitung einhergeht. Eine geringere Wärmeentwicklung trägt zudem zur Langlebigkeit der Komponente und des Gesamtsystems bei.
Qualitätsmerkmale und Materialspezifikationen
| Merkmal | Beschreibung |
|---|---|
| Optischer Anschluss | ST-Typ mit integriertem Gewinde für sichere mechanische Befestigung und optimale Lichtankopplung. Ermöglicht feste Montage auf Platinen oder Gehäusen. |
| Betriebswellenlänge | 820 nm; optimiert für verbreitete optische Transceiver und Glasfasertypen im roten Spektralbereich. |
| Datenrate | Bis zu 160 MBd (Megabaud), geeignet für Hochgeschwindigkeits-Datenkommunikation. |
| Gehäusematerial | Hochwertiges, hitzebeständiges Kunststoffmaterial mit guter dielektrischer Festigkeit, konzipiert für industrielle Anwendungen. Präzisionsgefertigte Gehäusekomponenten zur Sicherung der optischen Ausrichtung. |
| Detektor-Technologie | Silizium-PIN-Fotodiode oder vergleichbare fortschrittliche Detektortechnologie, optimiert für hohe Empfindlichkeit und schnelle Ansprechzeit im 820-nm-Bereich. |
| Umgebungstemperatur (Betrieb) | Ausgelegt für einen breiten Temperaturbereich (typischerweise -40°C bis +85°C), um Funktionalität unter extremen Bedingungen zu gewährleisten. Spezifische Werte sind dem Datenblatt zu entnehmen. |
| Signalverarbeitung | Integrierte Verstärker- und Limiter-Schaltungen zur Bereitstellung eines klaren und stabilen digitalen Ausgangssignals bei hoher Datenrate. Minimiert Jitter und Rauschen. |
| Design-Merkmal | Kompakte Miniatur-Bauform für platzsparende Integration. Das Gewinde am ST-Anschluss ist ein Alleinstellungsmerkmal für erhöhte mechanische Stabilität. |
FAQ – Häufig gestellte Fragen zu HFBR2416TZ – LWL-Empfangs-Modul, 820nm, 160 MBd, ST-mit Gewinde, Miniatur-Lin
Welche Art von Glasfaser ist für das HFBR2416TZ-Modul am besten geeignet?
Das HFBR2416TZ-Modul ist primär für die Verwendung mit Multimode-Glasfasern (MMF) konzipiert, da diese typischerweise mit 820-nm-Optiken verwendet werden und für die von diesem Modul unterstützten Distanzen und Datenraten gut geeignet sind. Die genauen Spezifikationen hinsichtlich Kerndurchmesser und numerischer Apertur sind dem Datenblatt zu entnehmen, um eine optimale Leistung zu erzielen.
Ist das HFBR2416TZ-Modul mit Singlemode-Fasern kompatibel?
Während das Modul auf 820 nm optimiert ist, was traditionell mit Multimode-Fasern assoziiert wird, kann es unter bestimmten Umständen mit Singlemode-Fasern (SMF) verwendet werden, insbesondere bei kurzen Distanzen. Allerdings ist die Kopplungseffizienz geringer und die Bandbreitenbeschränkungen von SMF bei dieser Wellenlänge können die maximale Datenrate des Moduls einschränken. Für Langstreckenanwendungen mit Singlemode-Faser werden typischerweise andere Wellenlängen (z.B. 1310 nm oder 1550 nm) und entsprechende Module empfohlen.
Was bedeutet die Angabe „ST-mit Gewinde“ im Produktnamen?
„ST-mit Gewinde“ bezeichnet den optischen Steckertyp (ST) in Kombination mit einem integrierten Gewinde. Dieses Gewinde ermöglicht eine feste mechanische Montage des Moduls auf einer Platine oder einem Gehäuse, was für eine dauerhaft stabile optische Verbindung und erhöhte Vibrationsfestigkeit sorgt, im Gegensatz zu einfachen Steckverbindern.
Welchen Vorteil bietet die Miniatur-Bauform?
Die Miniatur-Bauform ermöglicht die Integration des Empfangsmoduls in Geräte mit begrenztem Platzangebot, ohne Leistungseinbußen hinnehmen zu müssen. Dies ist besonders relevant für kompakte industrielle Steuergeräte, Netzwerk-Hardware oder portable Messinstrumente.
Wie beeinflusst die Datenrate von 160 MBd die Leistung des Systems?
Eine Datenrate von 160 MBd bedeutet, dass das Modul bis zu 160 Millionen Bits pro Sekunde empfangen und verarbeiten kann. Dies ermöglicht eine schnelle und effiziente Übertragung von großen Datenmengen, was für moderne Kommunikationssysteme wie industrielle Netzwerke, schnelle Datenlogger oder Videoübertragung unerlässlich ist.
Kann das HFBR2416TZ-Modul in extremen Temperaturen eingesetzt werden?
Das HFBR2416TZ-Modul ist typischerweise für einen breiten Betriebstemperaturbereich ausgelegt, oft von -40°C bis +85°C. Dies macht es robust genug für den Einsatz in anspruchsvollen industriellen Umgebungen, die extremen klimatischen Bedingungen ausgesetzt sind. Die genauen Spezifikationen sind dem jeweiligen Datenblatt zu entnehmen.
Welche Schutzmaßnahmen sind für die Verwendung des HFBR2416TZ-Moduls empfohlen?
Es wird empfohlen, das Modul vor übermäßiger Feuchtigkeit und direkter Sonneneinstrahlung zu schützen, obwohl es für industrielle Umgebungen konzipiert ist. Zudem ist die Einhaltung der empfohlenen Spannungsversorgung und der thermischen Management-Richtlinien entscheidend, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Das Gewinde am ST-Anschluss bietet bereits eine erhöhte mechanische Stabilität und schützt vor unbeabsichtigtem Trennen.
