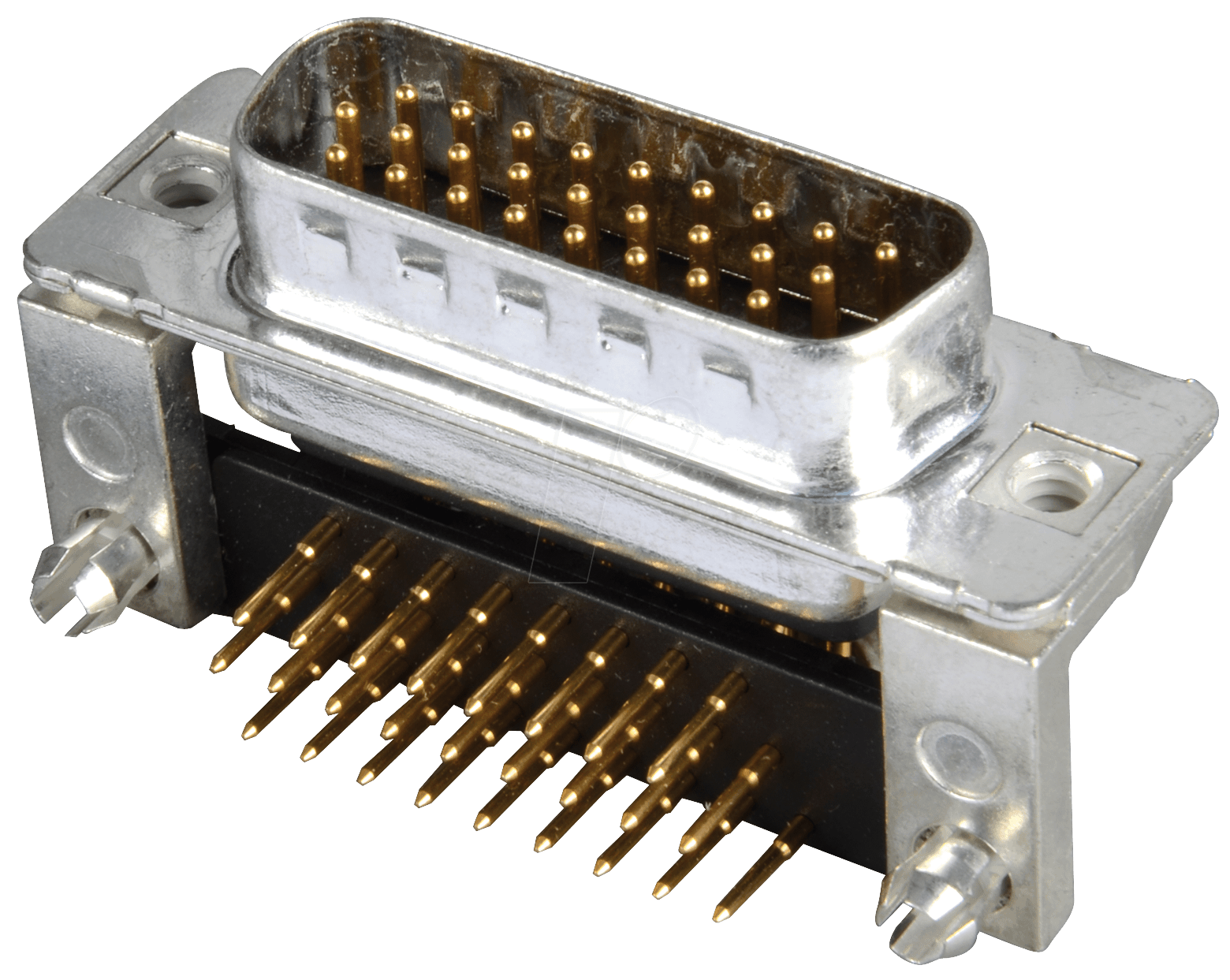

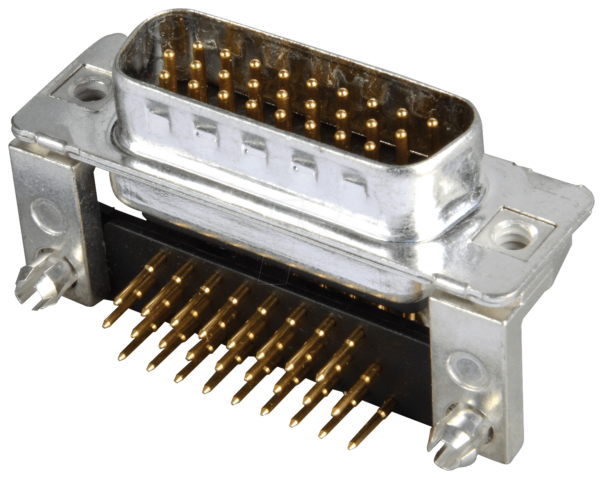

HD 26MW PGK – D-SUB-Stecker: Präzise Verbindungen für anspruchsvolle Technik
Sie benötigen eine zuverlässige und leistungsstarke Lösung für die Datenübertragung und Signalverbindung in Ihren elektronischen Systemen? Der HD 26MW PGK – D-SUB-Stecker, High Density, 26-polig, Print, gew. ist die ideale Wahl für Ingenieure, Entwickler und Systemintegratoren, die höchste Ansprüche an die Verbindungsqualität und Signalintegrität stellen. Dieser Stecker wurde speziell entwickelt, um die Herausforderungen moderner High-Density-Applikationen zu meistern und bietet eine robuste und langlebige Verbindung, die auch unter widrigen Bedingungen Bestand hat.
Hochleistungs-Datenübertragung mit maximaler Kontaktdichte
Der HD 26MW PGK zeichnet sich durch seine High-Density-Bauweise aus, die eine gesteigerte Anzahl von Kontakten auf kleinem Raum ermöglicht. Dies ist entscheidend für Anwendungen, bei denen Platzersparnis bei gleichzeitig hoher Funktionalität gefragt ist. Die 26 Präzisionskontakte sind sorgfältig gefertigt, um eine optimale elektrische Leitfähigkeit und minimale Signalverluste zu gewährleisten. Dies resultiert in einer überlegenen Datenübertragungsrate und einer gesteigerten Signalqualität im Vergleich zu Standard-D-SUB-Steckern mit geringerer Kontaktdichte. Die integrierte Print-Technologie vereinfacht die Montage und Lötprozesse, was zu einer effizienteren und robusteren Endmontage führt.
Robustheit und Zuverlässigkeit für industrielle Umgebungen
Die Konstruktion des HD 26MW PGK ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Das Gehäusematerial bietet exzellenten Schutz gegen mechanische Beanspruchung und Umwelteinflüsse, wie Staub und Feuchtigkeit. Die 26-polige Konfiguration ermöglicht eine vielfältige Nutzung für komplexe Signalübertragungen, sei es in der industriellen Automatisierung, Medizintechnik, Telekommunikation oder in hochwertigen Audio-Video-Systemen. Die Gewindeaufnahme (gew.) gewährleistet eine sichere und vibrationsfeste Befestigung, die ein versehentliches Lösen der Verbindung unter dynamischen Bedingungen verhindert. Dies macht den HD 26MW PGK zu einer unverzichtbaren Komponente für alle kritischen Anwendungen, bei denen eine stabile und unterbrechungsfreie Verbindung unerlässlich ist.
Konstruktionsmerkmale und Materialgüte
Die Auswahl hochwertiger Materialien bildet die Grundlage für die außergewöhnliche Leistungsfähigkeit des HD 26MW PGK. Die Kontakte sind typischerweise aus einer legierten Kupferbasis gefertigt und mit einer Edelmetallschicht (oft Gold) versehen. Diese Beschichtung minimiert den Übergangswiderstand und schützt vor Korrosion, was insbesondere in feuchten oder chemisch aggressiven Umgebungen von entscheidender Bedeutung ist. Das robuste Kunststoffgehäuse ist hitzebeständig und chemisch inert, um eine lange Lebensdauer auch unter anspruchsvollen Betriebsbedingungen zu gewährleisten. Die präzise Fertigung der einzelnen Komponenten stellt sicher, dass jede Steckverbindung exakt passt und eine sichere elektrische und mechanische Verbindung geschaffen wird.
Vorteile des HD 26MW PGK – D-SUB-Steckers
- Hohe Kontaktdichte: Ermöglicht mehr Verbindungen auf engstem Raum durch 26 Kontakte in einem kompakten D-SUB-Formfaktor.
- Verbesserte Signalintegrität: Präzise gefertigte Kontakte und hochwertige Materialien reduzieren Signalverluste und Rauschen für eine saubere Datenübertragung.
- Robuste Bauweise: Das widerstandsfähige Gehäuse und die sichere Gewindeaufnahme gewährleisten Zuverlässigkeit auch unter extremen Bedingungen.
- Langlebigkeit: Hochwertige Materialien und korrosionsbeständige Kontaktbeschichtungen sorgen für eine lange Lebensdauer.
- Einfache Integration: Die Print-Technologie erleichtert die Montage und Lötprozesse in Leiterplattenanwendungen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Branchen, von industrieller Automatisierung bis hin zu professioneller Audio-Technik.
- Sichere Verbindung: Die Gewindeaufnahme verhindert unerwünschtes Lösen und sorgt für mechanische Stabilität.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | D-SUB |
| Polzahl | 26-polig |
| Bauform | High Density (HD) |
| Montageart | Print (für Leiterplattenmontage) |
| Befestigung | Gewindeaufnahme (gew.) |
| Kontaktmaterial | Kupferlegierung mit Edelmetallbeschichtung (typischerweise Gold) |
| Gehäusematerial | Hochleistungskunststoff, hitzebeständig und chemisch inert |
| Nennspannung | Maximal 300V AC/DC (abhängig von spezifischer Ausführung und Isolationsmaterial) |
| Nennstrom | Typischerweise bis zu 1A pro Kontakt (abhängig von spezifischer Ausführung und Kontaktdesign) |
| Betriebstemperaturbereich | -55°C bis +105°C (typisch, genaue Werte können je nach Isolationsmaterial variieren) |
| Anschlussart | Lötanschluss für Printmontage |
Anwendungsgebiete und Einsatzmöglichkeiten
Der HD 26MW PGK – D-SUB-Stecker, High Density, 26-polig, Print, gew. findet breite Anwendung in verschiedenen technischen und industriellen Bereichen. Seine Fähigkeit, eine hohe Anzahl von Signalen zuverlässig zu übertragen, macht ihn prädestiniert für:
- Industrielle Steuerungssysteme: Zur Verbindung von SPSen (Speicherprogrammierbare Steuerungen), Sensoren, Aktoren und Bedienpanels.
- Medizintechnik: In Geräten für Diagnose, Überwachung und Therapie, wo Signalintegrität und Hygiene von höchster Bedeutung sind.
- Telekommunikationsausrüstungen: Für die Signalübertragung in Switches, Routern und anderen Netzwerkinfrastrukturen.
- Professionelle Audio- und Videotechnik: Zur Verkabelung von Mischpulten, Signalprozessoren und High-End-Ausrüstung, wo fehlerfreie Audio- und Videosignale unerlässlich sind.
- Mess- und Prüftechnik: In Oszilloskopen, Signalgeneratoren und Testgeräten zur präzisen Signalübertragung und -aufbereitung.
- Computersysteme und Peripheriegeräte: Als Schnittstelle für spezifische Steuerungs- und Datenübertragungsaufgaben.
- Automobilindustrie: In Steuergeräten und Diagnoseanschlüssen, die robusten und zuverlässigen Verbindungen bedürfen.
FAQ – Häufig gestellte Fragen zu HD 26MW PGK – D-SUB-Stecker, High Density, 26-polig,Print,gew.
Was bedeutet „High Density“ bei diesem D-SUB-Stecker?
„High Density“ (HD) bezieht sich auf die Bauform, die eine größere Anzahl von Kontakten auf einer kleineren Fläche ermöglicht, verglichen mit Standard-D-SUB-Steckern. Der HD 26MW PGK bietet somit 26 Kontakte in einem kompakten Gehäuse, was für Anwendungen mit hohem Signalanforderungen und begrenztem Platz von Vorteil ist.
Welche Vorteile bietet die Print-Technologie?
Die Print-Technologie bedeutet, dass der Stecker direkt auf eine Leiterplatte (PCB) gelötet werden kann. Dies vereinfacht den Montageprozess erheblich, reduziert die Notwendigkeit zusätzlicher Kabel und Anschlusstechniken und sorgt für eine mechanisch stabile und elektrisch zuverlässige Verbindung direkt auf der Platine.
Warum ist die Gewindeaufnahme wichtig?
Die Gewindeaufnahme (oft als Schraubverbindung oder Rändelschraube ausgeführt) dient zur mechanischen Sicherung des Steckers. Sie verhindert, dass sich der Stecker unter Vibrationen oder mechanischer Belastung löst. Dies ist besonders wichtig in industriellen Umgebungen oder bei mobilen Anwendungen, wo eine unterbrechungsfreie und sichere Verbindung entscheidend ist.
Welche Art von Signalen kann dieser Stecker übertragen?
Mit seinen 26 Kontakten ist der HD 26MW PGK vielseitig einsetzbar für die Übertragung einer breiten Palette von Signalen, einschließlich analoger und digitaler Daten, Steuersignale, analoge Audiosignale und andere niedriger bis mittlerer Frequenzsignale. Die High-Density-Bauweise ermöglicht die Übertragung komplexer Signalverbünde.
Ist dieser Stecker für den Einsatz in rauen Umgebungen geeignet?
Ja, der HD 26MW PGK ist aufgrund seiner robusten Konstruktion, des widerstandsfähigen Gehäusematerials und der hochwertigen Kontaktbeschichtungen für den Einsatz in anspruchsvollen Umgebungen konzipiert. Er bietet Schutz gegen mechanische Beanspruchung, Staub und Feuchtigkeit, wobei die genauen Schutzklassen von der spezifischen Ausführung abhängen können.
Wie wird die Signalintegrität über 26 Kontakte aufrechterhalten?
Die hohe Signalintegrität wird durch die Verwendung von präzisionsgefertigten Kontakten mit geringem Übergangswiderstand, hochwertiger Edelmetallbeschichtung zur Vermeidung von Korrosion und Oxidation sowie einer sorgfältigen Isolationsgestaltung zwischen den einzelnen Kontakten erreicht. Dies minimiert Signalverluste und Übersprechen zwischen den Kanälen.
Kann ich diesen Stecker als Ersatz für einen Standard-D-SUB-Stecker verwenden?
Nein, aufgrund der „High Density“ Bauform und der unterschiedlichen Pin-Anordnung ist der HD 26MW PGK nicht direkt mit Standard-D-SUB-Steckern kompatibel. Er erfordert eine entsprechende Konfiguration auf der Gegenseite (passender HD-D-SUB-Stecker) und eine speziell dafür vorgesehene Leiterplattenaufnahme.
