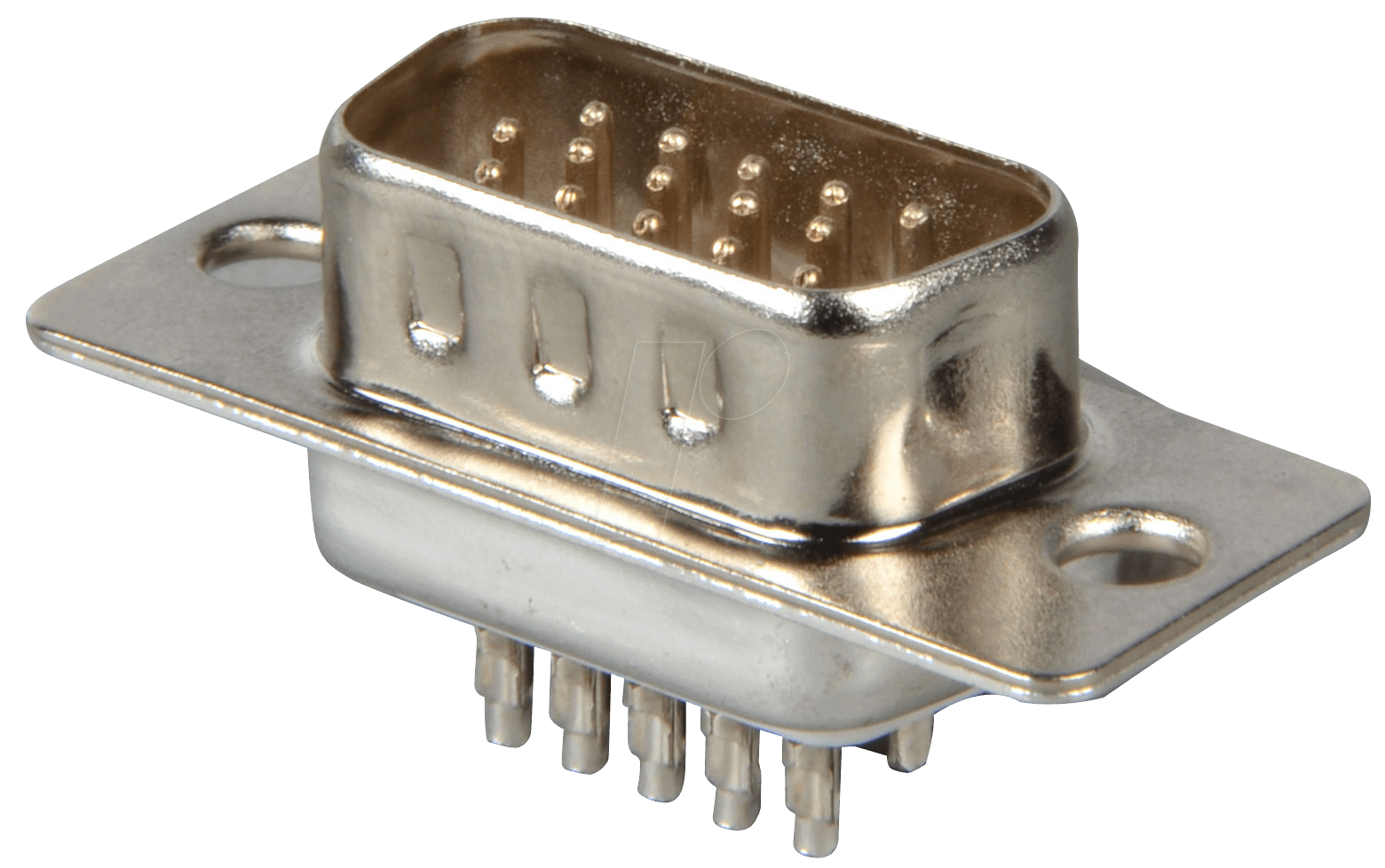

HD 15M2 – Ihr D-SUB-Stecker für anspruchsvolle Verbindungen
Der HD 15M2 D-SUB-Stecker mit High-Density-Bauweise und 15 Polen im offenen Kelch-Design ist die ideale Lösung für Professionelle und Technikbegeisterte, die eine zuverlässige und platzsparende Signalübertragung benötigen. Er schließt die Lücke zwischen leistungsfähiger Konnektivität und kompakter Integration, wo Standardlösungen an ihre Grenzen stoßen.
Präzision und Zuverlässigkeit für Ihre Technik
Wenn es auf eine stabile und verlustfreie Datenübertragung ankommt, sind Kompromisse keine Option. Der HD 15M2 D-SUB-Stecker, konzipiert für höchste Ansprüche, bietet eine überlegene Alternative zu herkömmlichen Steckverbindern. Seine High-Density-Bauweise ermöglicht die Aufnahme von 15 Kontakten auf einer deutlich kleineren Fläche im Vergleich zu Standard-D-SUB-Steckern gleicher Polzahl. Dies ist entscheidend für Anwendungen, bei denen Platz eine kritische Ressource ist, wie beispielsweise in kompakten Geräten, Messinstrumenten, industriellen Steuerungen oder anspruchsvollen Multimedia-Systemen. Der offene Kelch am Stecker erleichtert das präzise Einführen und sichere Anlöten von Kabeln, was einen robusten und dauerhaften Anschluss gewährleistet.
Maximale Kontaktfläche und Signalintegrität
Die „High Density“ (HD) Klassifizierung des HD 15M2 Stecker bedeutet, dass die einzelnen Kontakte dichter beieinander liegen als bei herkömmlichen D-SUB-Steckern. Diese erhöhte Kontaktdichte ermöglicht die Übertragung von mehr Signalen auf kleinerem Raum, was ihn zur perfekten Wahl für anspruchsvolle Schnittstellen macht, die eine hohe Anzahl an Verbindungen erfordern, ohne dabei Kompromisse bei der Zuverlässigkeit einzugehen. Jede der 15 Kontaktbahnen ist auf maximale elektrische Leitfähigkeit und Signalintegrität optimiert, um Rauschen und Signalverluste zu minimieren. Dies ist von fundamentaler Bedeutung für Anwendungen, die eine fehlerfreie Übertragung von analogen oder digitalen Signalen erfordern, sei es im Bereich der Messtechnik, der Audio-/Videotechnik oder bei industriellen Automatisierungslösungen. Der offene Kelch (open barrel) am Ende jedes Pins ist speziell dafür konzipiert, das Einführen von Litzen zu erleichtern und eine stabile Lötverbindung zu ermöglichen. Dies reduziert die Fehleranfälligkeit beim manuellen Konfektionieren von Kabeln und sorgt für eine mechanisch und elektrisch überlegene Verbindung.
Hochwertige Materialien für Langlebigkeit
Die Auswahl der richtigen Materialien ist entscheidend für die Lebensdauer und Leistungsfähigkeit eines Steckverbinders. Der HD 15M2 D-SUB-Stecker setzt auf bewährte und robuste Komponenten. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt, die eine ausgezeichnete elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet. Eine Veredelung, häufig mit Gold (vergoldet), maximiert die Kontaktqualität und schützt vor Oxidation, was besonders in Umgebungen mit schwankenden Temperaturen oder hoher Luftfeuchtigkeit von Vorteil ist. Das Gehäuse des Steckers besteht oft aus einem robusten Kunststoff (z.B. PBT oder ABS), der sowohl mechanische Stabilität als auch eine gute elektrische Isolation gewährleistet. Diese Materialkombination stellt sicher, dass der Stecker auch unter anspruchsvollen Betriebsbedingungen eine lange Lebensdauer aufweist und zuverlässig funktioniert.
Vielseitige Einsatzmöglichkeiten
Der HD 15M2 D-SUB-Stecker ist aufgrund seiner Eigenschaften und seiner hohen Kontaktdichte ein Multitalent in verschiedenen technischen Bereichen. Typische Anwendungsfelder umfassen:
- Computer-Peripherie: Anschluss von älteren Monitoren (VGA), externen Laufwerken oder spezifischen I/O-Modulen.
- Industrielle Automatisierung: Steuerungen, Sensorik und Aktorik, bei denen eine präzise und zuverlässige Signalübertragung unerlässlich ist.
- Messtechnik: Verbindung von Messgeräten, Oszilloskopen, Signalgeneratoren und Prüfständen, wo Signalintegrität oberste Priorität hat.
- Audio- und Videotechnik: Anschluss von professionellen Audiogeräten, Mischpulten oder speziellen Videoverarbeitungsanlagen.
- Telekommunikation: Schnittstellen in Netzwerkgeräten oder Datenübertragungssystemen.
- Medizintechnik: Anschluss von medizinischen Geräten und Diagnoseinstrumenten, bei denen höchste Zuverlässigkeit gefordert ist.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB-Stecker |
| Bauform | High Density (HD) |
| Anzahl der Pole | 15 |
| Steckerart | Stecker (Male) |
| Anschlussart | Offener Kelch (Open Barrel) für Lötanschluss |
| Gehäusematerial | Hochwertiger, isolierender Kunststoff (z.B. PBT) |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Vergoldung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Nennspannung | Typischerweise 30V AC/DC (je nach genauer Ausführung und Herstellerangaben) |
| Nennstrom | Typischerweise bis zu 1A pro Kontakt (je nach Drahtquerschnitt und Herstellerangaben) |
| Betriebstemperatur | Breiter Temperaturbereich, typisch -55°C bis +105°C |
| Isolationswiderstand | Sehr hoch, typisch > 1000 MΩ bei 500V DC |
| Steckzyklen | Hohe Anzahl an Steckzyklen, typisch > 500 bis 1000 Zyklen |
Vorteile des HD 15M2 – D-SUB-Steckers
- Platzsparend: Die High-Density-Bauweise ermöglicht mehr Verbindungen auf kleinerem Raum, ideal für kompakte Geräte.
- Hohe Signalintegrität: Minimierung von Rauschen und Signalverlusten dank optimierter Kontaktgeometrie und hochwertiger Materialien.
- Zuverlässige Lötverbindung: Der offene Kelch erleichtert das präzise und sichere Anlöten von Kabeln für maximale mechanische und elektrische Stabilität.
- Langlebigkeit: Robuste Gehäuse- und Kontaktmaterialien garantieren eine lange Lebensdauer, auch unter anspruchsvollen Bedingungen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Einsatzgebieten von Computertechnik bis hin zu industriellen Anwendungen.
- Kosteneffizienz bei hoher Leistung: Bietet eine überlegene Leistung gegenüber Standardlösungen zu einem wettbewerbsfähigen Preis.
- Einfache Konfektionierung: Das offene Kelchdesign vereinfacht den Prozess des Kabelanschlusses und reduziert die Fehlerquote.
FAQ – Häufig gestellte Fragen zu HD 15M2 – D-SUB-Stecker, High Density, 15-polig, offener Kelch
Was genau bedeutet „High Density“ bei einem D-SUB-Stecker?
High Density (HD) bei D-SUB-Steckern beschreibt eine Bauform, bei der die einzelnen Kontakte in einem dichteren Muster angeordnet sind als bei Standard-D-SUB-Steckern. Dies ermöglicht, dass mehr Kontakte (in diesem Fall 15) auf der gleichen physischen Fläche des Steckers untergebracht werden können. Das ist besonders vorteilhaft, wenn Platz gespart werden muss, ohne auf die Anzahl der benötigten Anschlüsse zu verzichten.
Welche Vorteile bietet der offene Kelch (Open Barrel) des Steckers?
Der offene Kelch ist ein Designmerkmal am Ende jedes einzelnen Pins des Steckers. Er ist speziell dafür konzipiert, die Litze eines Kabels aufzunehmen und zu fixieren, bevor sie verlötet wird. Dies erleichtert das präzise Einführen des Drahtes, sorgt für eine gute mechanische Verbindung und minimiert das Risiko von Kurzschlüssen oder schlechten Lötstellen. Das Ergebnis ist eine robustere und zuverlässigere Kabelkonfektionierung im Vergleich zu manchen anderen Anschlussarten.
Ist dieser Stecker für digitale oder analoge Signale geeignet?
Ja, der HD 15M2 D-SUB-Stecker ist gleichermaßen für die Übertragung von digitalen und analogen Signalen geeignet. Seine Konstruktion mit hochwertigen Kontakten und guter Abschirmung (falls das Gehäuse dies unterstützt) sorgt für eine hohe Signalintegrität, was sowohl für empfindliche analoge Signale als auch für schnelle digitale Datenströme von entscheidender Bedeutung ist. Die Wahl hängt primär von der spezifischen Anwendung und den benötigten Signalen ab.
Wie unterscheidet sich der HD 15M2 von einem Standard 15-poligen D-SUB-Stecker?
Der Hauptunterschied liegt in der „High Density“ Bauweise. Ein Standard 15-poliger D-SUB (oft als DE-15 bezeichnet) hat die Kontakte in einem größeren Abstand angeordnet, was ihn physisch größer macht. Der HD 15M2 mit 15 Polen bietet die gleiche Anzahl an Kontakten, aber in einer kompakteren Bauform. Zusätzlich ist das offene Kelch-Design spezifisch für die Löttechnik ausgelegt, was eine einfache und robuste Kabelmontage ermöglicht.
Welche Arten von Kabeln können mit dem offenen Kelch-Anschluss verbunden werden?
Der offene Kelch ist ideal für die Verbindung von flexiblen Kabeln mit einzelnen Drähten (Litzen). Die Litze wird einfach in den Kelch eingeführt, umgebogen und dann verlötet. Dies ermöglicht eine sehr solide mechanische und elektrische Verbindung. Für sehr dicke oder starre Kabel sind eventuell spezielle Anpassungen oder andere Steckertypen erforderlich, aber für die meisten gängigen Daten- und Signalkabel ist diese Anschlussart hervorragend geeignet.
Ist die Vergoldung der Kontakte wichtig und warum?
Die Vergoldung der Kontakte ist ein wichtiges Qualitätsmerkmal. Gold ist ein Edelmetall, das sehr korrosionsbeständig ist und eine ausgezeichnete elektrische Leitfähigkeit aufweist. Selbst nach längerer Lagerung oder in Umgebungen mit hoher Luftfeuchtigkeit behalten vergoldete Kontakte ihre Leistungsfähigkeit bei und verhindern Signalverluste oder Widerstandserhöhungen. Dies ist besonders kritisch für Anwendungen, bei denen Zuverlässigkeit und Signalqualität über Jahre hinweg gewährleistet sein müssen.
Welchen Temperaturbereich kann dieser Stecker typischerweise verkraften?
Die meisten D-SUB-Stecker, insbesondere solche für professionelle Anwendungen wie der HD 15M2, sind für einen breiten Betriebstemperaturbereich ausgelegt. Typischerweise liegt dieser zwischen -55°C und +105°C. Diese Spezifikation gewährleistet, dass der Stecker auch in extremen Umgebungen, wie sie beispielsweise in der Industrie oder in Laboren vorkommen können, zuverlässig funktioniert, ohne dass es zu Materialermüdung oder Leistungseinbußen kommt.
