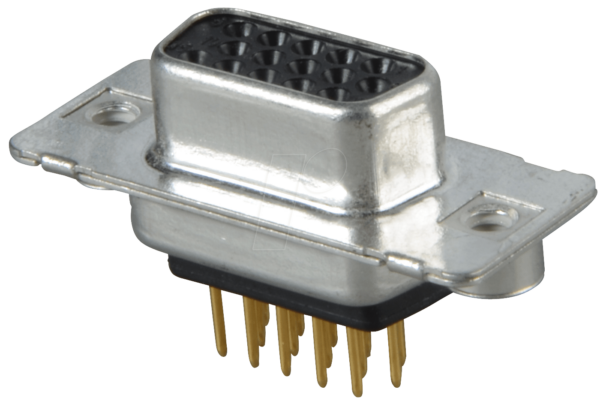

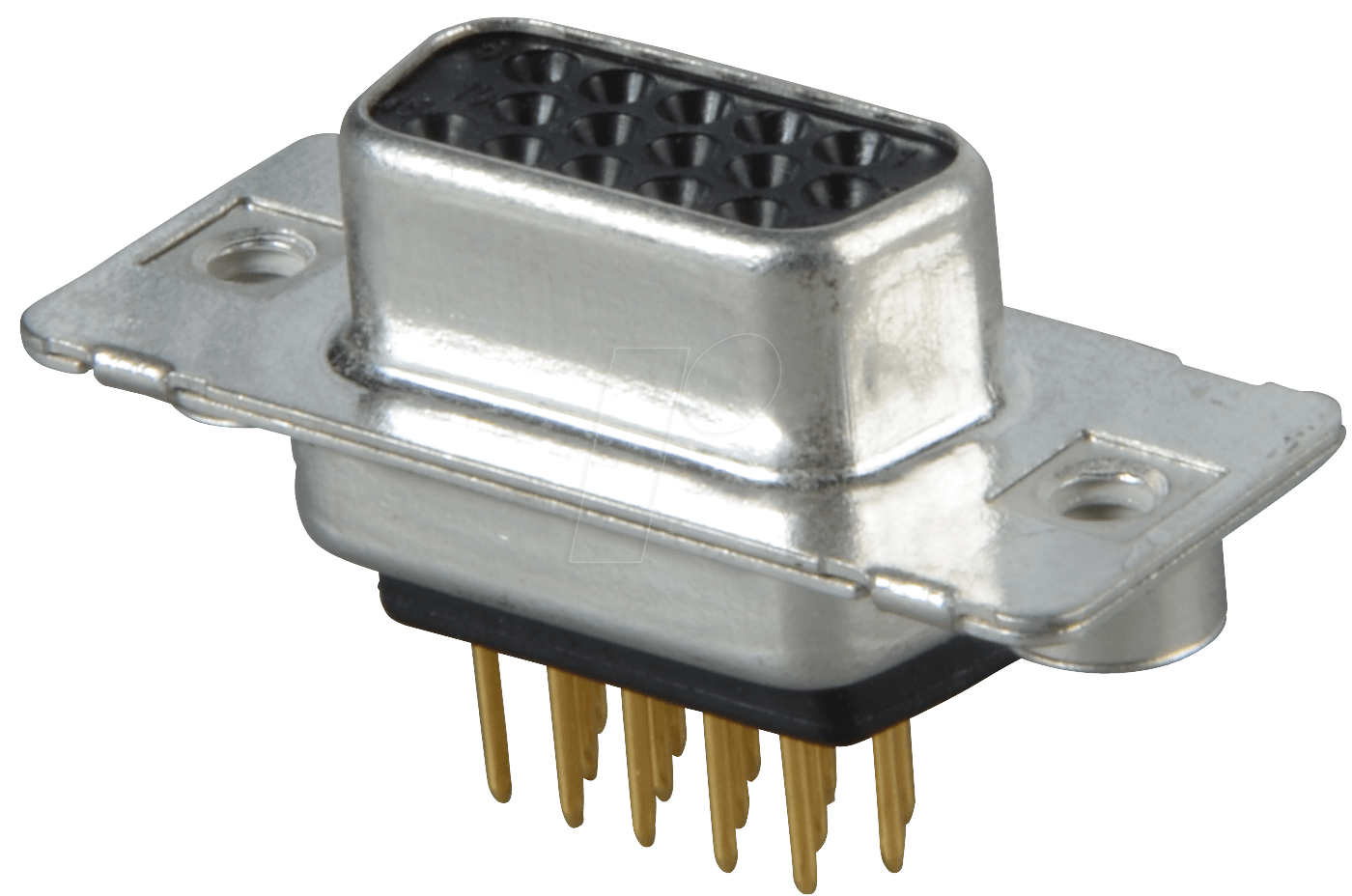

HD 15F PGK – D-SUB-Buchse: Präzision für anspruchsvolle Verbindungen
Sie suchen eine zuverlässige und platzsparende Lösung für Ihre elektronischen Schnittstellen? Die HD 15F PGK D-SUB-Buchse in High Density Ausführung mit 15 Polen, Printanschluss und gedrehten Kontakten ist die ideale Wahl für Entwickler, Ingenieure und Technikbegeisterte, die höchste Anforderungen an Verbindungsqualität und Bauraum stellen.
Vorteile der High Density D-SUB-Technologie
Herkömmliche D-SUB-Steckverbinder stoßen bei immer kleiner werdenden Geräten und höherer Funktionalität an ihre Grenzen. Die HD 15F PGK löst dieses Problem durch ihre High Density Bauweise. Diese ermöglicht eine signifikant höhere Polzahl auf engstem Raum, was gerade in der modernen Elektronikentwicklung, wo jeder Millimeter zählt, von unschätzbarem Wert ist. Die Präzision und Zuverlässigkeit der gedrehten Kontakte sorgt zudem für eine überlegene Signalintegrität und eine langlebige, stabile Verbindung.
Konstruktion und Materialqualität für maximale Performance
Die HD 15F PGK D-SUB-Buchse zeichnet sich durch eine durchdachte Konstruktion und hochwertige Materialien aus, die auf Langlebigkeit und optimale Leistung ausgelegt sind. Die Gehäuseform ist für eine einfache Montage auf Leiterplatten konzipiert und unterstützt sowohl manuelle als auch automatisierte Bestückungsprozesse. Die gedrehten Kontakte sind aus einem robusten Kupferlegierungsdraht gefertigt, der für seine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Diese Kontakte werden präzise in das robuste Gehäuse integriert, um eine sichere und dauerhafte mechanische und elektrische Verbindung zu gewährleisten.
- Platzersparnis: Die High Density Ausführung bietet mehr Kontakte auf gleicher Fläche im Vergleich zu Standard D-SUB-Buchsen.
- Zuverlässige Signalübertragung: Gedrehte Kontakte minimieren Übersprechen und gewährleisten eine hohe Signalintegrität, essentiell für Datenübertragung und Videoanwendungen.
- Robuste Bauweise: Hochwertige Materialien und präzise Fertigung sichern eine lange Lebensdauer und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Vielseitige Anwendung: Ideal für industrielle Steuerungen, Medizintechnik, Telekommunikation und professionelle AV-Geräte.
- Einfache Montage: Printanschluss ermöglicht direkte Lötverbindungen auf Leiterplatten für effiziente Produktionsabläufe.
Technische Spezifikationen im Detail
Die HD 15F PGK ist mehr als nur ein einfacher Steckverbinder; sie ist eine Komponente, die auf präzise technische Anforderungen zugeschnitten ist. Die 15 Pins sind in zwei Reihen angeordnet, was die charakteristische High Density Konfiguration ausmacht. Diese Anordnung ist optimiert, um das Signalrauschen zu minimieren und die Kapazität zu erhöhen, was sie zu einer exzellenten Wahl für Video- und Datenanwendungen macht, bei denen eine hohe Auflösung und Geschwindigkeit erforderlich sind.
| Merkmal | Spezifikation |
|---|---|
| Steckverbindertyp | D-SUB |
| Bauform | Buchse |
| Dichte | High Density (HD) |
| Polzahl | 15 |
| Anschlussart | Print (Lötanschluss für Leiterplatte) |
| Kontakttechnologie | Gedrehte Kontakte |
| Gehäusematerial | Hochleistungskunststoff (ABS oder PBT, je nach spezifischer Ausführung und Herstellerstandard) |
| Kontaktmaterial | Kupferlegierung mit vergoldeter oder vernickelter Beschichtung für verbesserte Leitfähigkeit und Korrosionsschutz |
| Nennstrom pro Kontakt | Typischerweise 1A bis 3A, abhängig von Kontaktdesign und Kühlmöglichkeiten |
| Betriebstemperatur | -55°C bis +105°C (typisch, genaue Angabe des Herstellers beachten) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500V DC |
| Durchgangswiderstand | ≤ 20 mΩ |
Anwendungsbereiche der HD 15F PGK
Die Vielseitigkeit der HD 15F PGK D-SUB-Buchse eröffnet eine breite Palette von Einsatzmöglichkeiten in professionellen und industriellen Umgebungen. Ihre Fähigkeit, hochauflösende Videosignale störungsfrei zu übertragen, macht sie unverzichtbar für VGA- oder RGB-Anschlüsse in Monitoren, Projektoren und Computern. In der Industrieautomation dient sie als zuverlässiger Anschluss für Steuerungs- und Messgeräte, wo präzise und stabile Signalpfade kritisch sind. Die Kompaktheit ermöglicht den Einsatz in medizinischen Geräten, wo der Platz oft limitiert ist, aber höchste Zuverlässigkeit gefordert wird. Ebenso findet sie Anwendung in Telekommunikationsgeräten und Netzwerk-Hardware, wo die Sicherstellung der Datenintegrität an erster Stelle steht. Ob für die Verbindung von Peripheriegeräten, die Implementierung von Testpunkten oder die Integration in komplexe Schaltungen – die HD 15F PGK liefert die erforderliche Performance.
Häufig gestellte Fragen (FAQ) zu HD 15F PGK – D-SUB-Buchse, High Density, 15-polig, Print, gedreht
Was bedeutet „High Density“ bei D-SUB-Steckverbindern?
High Density (HD) bezieht sich auf eine Bauform von D-SUB-Steckverbindern, bei der die Pins enger beieinander liegen als bei Standard-D-SUB-Steckverbindern. Dies ermöglicht eine höhere Anzahl von Kontakten auf derselben Fläche, was besonders in platzbeschränkten Anwendungen von Vorteil ist.
Welche Vorteile bieten gedrehte Kontakte gegenüber gestanzten Kontakten?
Gedrehte Kontakte, oft auch als gewickelte Kontakte bezeichnet, zeichnen sich durch eine robustere Konstruktion und eine potenziell höhere Zuverlässigkeit aus. Sie bieten oft eine bessere elektrische Performance, geringere Kontaktwiderstände und sind weniger anfällig für Beschädigungen während des Einsteckvorgangs.
Ist die HD 15F PGK für den Einsatz in rauen Umgebungen geeignet?
Die Eignung für raue Umgebungen hängt von der spezifischen Ausführung und den verwendeten Materialien des Gehäuses und der Kontakte ab. Generell sind D-SUB-Steckverbinder mit robusten Gehäusen und hochwertigen Kontaktbeschichtungen (z.B. Vergoldung) gut für industrielle Anwendungen geeignet. Die HD 15F PGK bietet durch ihre solide Konstruktion und präzise Fertigung eine gute Basis für Zuverlässigkeit.
Wie wird die HD 15F PGK auf der Leiterplatte montiert?
Die HD 15F PGK ist als Print-Ausführung konzipiert. Das bedeutet, dass die Anschlüsse (Pins) direkt durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet werden, um eine permanente und elektrische Verbindung herzustellen.
Welche Art von Signalen kann die HD 15F PGK zuverlässig übertragen?
Aufgrund der High Density Bauweise und der präzisen, gedrehten Kontakte eignet sich die HD 15F PGK hervorragend für die Übertragung von hochauflösenden Videosignalen (z.B. VGA, RGB) und digitalen Datenströmen. Die reduzierte Pin-Dichte minimiert Übersprechen und gewährleistet eine hohe Signalintegrität.
Was muss bei der Auswahl einer D-SUB-Buchse für eine spezifische Anwendung beachtet werden?
Bei der Auswahl einer D-SUB-Buchse sollten die Polzahl, die Bauform (Stecker/Buchse), die Dichte (Standard/HD), die Anschlussart (Print, Crimp, Lötkelch), die benötigte Strombelastbarkeit der Kontakte, der Betriebstemperaturbereich und die Anforderungen an die mechanische Stabilität und Umweltbeständigkeit berücksichtigt werden.
Ist die HD 15F PGK mit anderen D-SUB-Steckverbindern kompatibel?
Die HD 15F PGK ist mechanisch und elektrisch mit anderen 15-poligen High Density D-SUB-Steckern kompatibel. Es ist jedoch wichtig, darauf zu achten, dass sowohl Stecker als auch Buchse die gleiche Pin-Belegung und Dichte aufweisen, um eine korrekte Verbindung zu gewährleisten.
