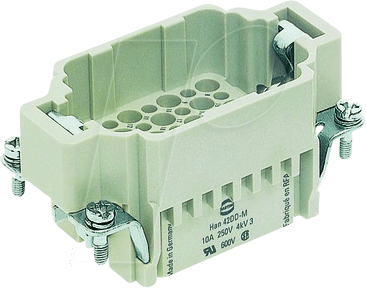

HAN 09160423001 – Einsätze 42-polig, Baugröße 10 B, gerade: Maximale Anschlussdichte für anspruchsvolle Industrieanwendungen
Sie suchen nach einer zuverlässigen und hochperformanten Lösung für komplexe elektrische Verbindungen in industriellen Umgebungen? Der HAN 09160423001 Einsatz mit 42 Polen in Baugröße 10 B, gerade, ist präzise für Ingenieure und Techniker konzipiert, die höchste Ansprüche an Kompaktheit, Stabilität und Signalintegrität stellen. Dieser Einsatz löst das Problem der Platzbeschränkung bei gleichzeitiger Notwendigkeit einer hohen Pinanzahl und bietet eine überlegene Alternative zu Standardlösungen durch seine spezifische Bauform und die bewährte HAN-Qualität.
Präzise Signalübertragung und Robustheit für industrielle Herausforderungen
Der HAN 09160423001 Einsatz repräsentiert die Spitze der Verbindungstechnik für anspruchsvolle Anwendungen. In industriellen Schaltanlagen, Steuerungs- und Automatisierungssystemen, aber auch im Maschinen- und Anlagenbau, wo Platz Mangelware ist und gleichzeitig eine Vielzahl von Signalen sicher und störungsfrei übertragen werden muss, glänzt dieser Einsatz. Seine 42polige Konfiguration in der kompakten Baugröße 10 B ermöglicht eine signifikante Reduktion der benötigten Steckverbindungen und damit eine Platzersparnis, ohne Kompromisse bei der Leistungsfähigkeit einzugehen. Die gerade Ausführung erleichtert die Verdrahtung und Installation in engen Bauräumen.
Konstruktive Vorteile und technologische Überlegenheit
Im Vergleich zu herkömmlichen Lösungen, die oft eine höhere Anzahl an separaten Steckern erfordern oder mit geringerer Polzahl bei ähnlicher Baugröße auskommen müssen, bietet der HAN 09160423001 entscheidende Vorteile:
- Maximale Anschlussdichte: 42 Kontakte auf kleinstem Raum in Baugröße 10 B.
- Verdrahtungsfreundlichkeit: Die gerade Bauform ermöglicht eine einfache und übersichtliche Kabelführung.
- Hohe Zuverlässigkeit: Entwickelt für den rauen Industriealltag, gewährleistet er eine stabile und dauerhafte Verbindung.
- Signalintegrität: Optimiert für die Übertragung einer hohen Anzahl von Signalen, minimiert er Interferenzen und Signalverluste.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien, widersteht er mechanischen Belastungen, Vibrationen und Umwelteinflüssen.
- Modularität: Perfekt integrierbar in das HAN-System, ermöglicht er flexible und skalierbare Lösungen.
Technische Spezifikationen und Materialgüte
Die konstruktive Auslegung des HAN 09160423001 Einsatzes ist auf Langlebigkeit und höchste elektrische Performance ausgelegt. Die präzise Fertigung und die Auswahl robuster Materialien sind ausschlaggebend für die Zuverlässigkeit unter anspruchsvollen Betriebsbedingungen. Die hohe Polzahl wird durch ein optimiertes Kontaktflächenlayout erreicht, das eine effiziente Nutzung des verfügbaren Raumes garantiert. Die gerade Konfiguration erleichtert die Montage und Demontage, was gerade bei Wartungsarbeiten ein wichtiger Faktor ist.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Steckverbindereinsatz |
| Hersteller | HAN (Harting) |
| Artikelnummer | 09160423001 |
| Anzahl Pole | 42 |
| Baugröße | 10 B |
| Anschlussart | Gerade |
| Kontaktmaterial | Hochwertige Kupferlegierung für optimale Leitfähigkeit und geringen Übergangswiderstand. |
| Gehäusematerial | Robustes Polycarbonat oder ähnliches thermoplastisches Material, entwickelt für hohe mechanische Stabilität und chemische Beständigkeit. |
| Betriebstemperatur | Ausgelegt für den weiten Temperaturbereich industrieller Umgebungen, typischerweise von -40°C bis +125°C, je nach spezifischer Ausführung und Umgebungsbedingungen. |
| Schutzart (mit passendem Gehäuse) | Bei Verwendung mit entsprechenden HAN-Gehäusen und Dichtungen sind Schutzarten bis IP65 oder höher realisierbar, was Schutz vor Staub und Strahlwasser garantiert. |
| Verschraubungsart | Die Einbettung in das HAN-Steckverbinder-System ermöglicht verschiedene mechanische Anschlussvarianten für Kabelverschraubungen, um eine sichere Zugentlastung zu gewährleisten. |
Anwendungsbereiche: Wo Leistung zählt
Der HAN 09160423001 Einsatz ist die ideale Wahl für eine breite Palette von anspruchsvollen Branchen und Anwendungen:
- Automatisierungstechnik: Zur Verdrahtung von SPS-Systemen, Robotersteuerungen und Sensorik.
- Maschinenbau: Für die zuverlässige Strom- und Signalübertragung in hochkomplexen Maschinen und Fertigungsstraßen.
- Schaltschrankbau: Zur platzsparenden und übersichtlichen Verkabelung von Steuerungs- und Leistungskomponenten.
- Bahntechnik: Wo Robustheit, Vibrationsfestigkeit und zuverlässige Funktion unter widrigen Bedingungen gefordert sind.
- Energieerzeugung und -verteilung: Für Steuerungs- und Überwachungssysteme in Kraftwerken und Umspannwerken.
- Prüftechnik: In Prüfständen und Testsystemen, wo präzise und störungsfreie Signalübertragung essenziell ist.
Optimale Integration und Flexibilität mit dem HAN-System
Der HAN 09160423001 Einsatz ist integraler Bestandteil des umfassenden HAN-Steckverbindersystems. Dies bedeutet, dass er nahtlos mit einer Vielzahl von Gehäusen, Kabelverschraubungen und Zubehörteilen kombiniert werden kann, um maßgeschneiderte Lösungen für spezifische Anforderungen zu schaffen. Die modulare Bauweise des HAN-Systems ermöglicht eine hohe Flexibilität bei der Planung und Installation, reduziert die Komplexität und erhöht die Effizienz.
FAQ – Häufig gestellte Fragen zu HAN 09160423001 – Einsätze 42-polig, Baugröße 10 B, gerade
Was sind die Hauptvorteile dieses 42-poligen Einsatzes gegenüber Standardlösungen?
Der Hauptvorteil liegt in der extrem hohen Anschlussdichte bei gleichzeitig kompakter Baugröße (10 B). Dies ermöglicht eine signifikante Platzersparnis im Vergleich zu Lösungen, die mehr Steckverbinder oder weniger Pole pro Steckverbinder benötigen. Zudem gewährleistet die bewährte HAN-Qualität eine hohe Zuverlässigkeit und Signalintegrität, was für industrielle Anwendungen unerlässlich ist.
Für welche Umgebungen ist dieser Einsatz besonders geeignet?
Dieser Einsatz ist speziell für anspruchsvolle industrielle Umgebungen konzipiert. Dazu gehören Umgebungen mit erhöhten Anforderungen an Robustheit, Vibrationsfestigkeit, Temperaturbeständigkeit und Schutz vor Umwelteinflüssen. Typische Einsatzgebiete sind der Maschinen- und Anlagenbau, Automatisierungstechnik und Schaltschrankbau.
Ist dieser Einsatz mit anderen HAN-Produkten kompatibel?
Ja, der HAN 09160423001 ist ein Standard-Einsatz des HAN-Steckverbindersystems. Er ist kompatibel mit allen passenden HAN-Gehäusen der Baugröße 10 B sowie mit den entsprechenden Zubehörteilen wie Kabelverschraubungen und Dichtungen, um ein vollständiges Steckverbinder-System zu bilden.
Welche Art von Signalen kann dieser 42-polige Einsatz übertragen?
Der Einsatz ist für die Übertragung einer breiten Palette von Signalen ausgelegt. Dies können sowohl Schwachstromsignale (z.B. für Sensorik, Datenübertragung) als auch Steuerströme sein. Die hohe Polzahl ermöglicht die gleichzeitige Führung vieler individueller Signalleitungen.
Wie wird die mechanische Stabilität und Zugentlastung des Kabels sichergestellt?
Die mechanische Stabilität und die Zugentlastung werden durch die Verwendung des passenden HAN-Gehäuses und einer geeigneten Kabelverschraubung realisiert. Das Gehäuse schützt den Einsatz und bietet eine stabile Schnittstelle, während die Kabelverschraubung das Kabel sicher am Steckverbinder fixiert und Überlastung der einzelnen Kontakte verhindert.
Ist eine besondere Installationstechnik erforderlich?
Die Installation ist dank des modularen HAN-Systems vergleichsweise einfach. Die einzelnen Adern werden an die Kontakte des Einsatzes angeschlossen (typischerweise durch Schraubklemmen oder Crimptechnologie, abhängig von der Ausführung des Einsatzes), und der Einsatz wird dann in das passende Gehäuse montiert. Eine detaillierte Installationsanleitung des jeweiligen Gehäuses ist zu beachten.
Bietet dieser Einsatz Schutz vor Staub und Feuchtigkeit?
Der Einsatz selbst bietet keinen direkten Schutz vor Staub und Feuchtigkeit. Dieser Schutz wird durch das verwendete HAN-Gehäuse und die entsprechenden Dichtungen erreicht. Bei korrekter Auswahl und Montage des Gehäuses können Schutzarten bis zu IP65 oder höher realisiert werden, was einen umfassenden Schutz gegen Staub und Strahlwasser gewährleistet.
