HAN 02 464 6824 – Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen

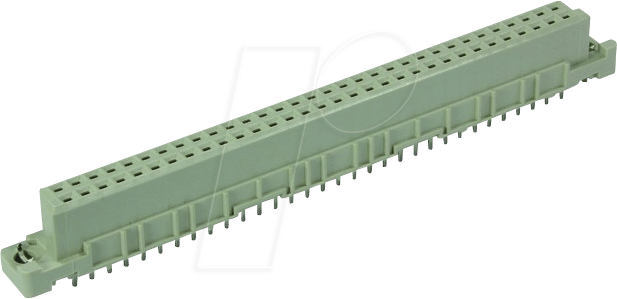

Für Ingenieure, Entwickler und Technikprofis, die höchste Ansprüche an die Integrität und Stabilität von elektrischen Verbindungen stellen, bietet die HAN 02 464 6824 Federleiste B, gerade, 64-pol eine herausragende Lösung. Dieses Bauteil schließt die Lücke zwischen komplexen Leiterplatten-Layouts und leistungsfähigen Gehäusen, indem es eine sichere, vibrationsfeste und elektrisch leitfähige Schnittstelle mit einer hohen Pin-Dichte bereitstellt, die herkömmliche Steckverbinder in puncto Robustheit und Zuverlässigkeit übertrifft.
Anwendungsbereiche und technische Vorteile
Die HAN 02 464 6824 Federleiste B ist konzipiert, um den anspruchsvollen Anforderungen moderner Elektroniksysteme gerecht zu werden. Ihre gerade Bauform und die hohe Polzahl von 64 Pins prädestinieren sie für den Einsatz in Bereichen, wo eine maximale Datenübertragungsrate und Signalintegrität bei minimalem Platzbedarf unerlässlich sind. Dies umfasst unter anderem:
- Industrielle Automatisierung: Zur Verbindung von Steuerungsmodulen, Sensoren und Aktoren in rauen Umgebungsbedingungen. Die Federkontakte gewährleisten eine stabile Verbindung auch bei starken Vibrationen und Temperaturschwankungen.
- Medizintechnik: In medizinischen Geräten, wo absolute Zuverlässigkeit und die Vermeidung von Signalverlusten kritisch sind. Die hohe Pin-Dichte ermöglicht kompakte Designs für hochentwickelte Diagnostik- und Therapiegeräte.
- Telekommunikation: Für Basisstationen, Router und Server-Infrastrukturen, die eine kontinuierliche und fehlerfreie Datenübertragung erfordern.
- Prüf- und Messtechnik: In Oszilloskopen, Spektrumanalysatoren und anderen Präzisionsinstrumenten zur Anbindung von Messköpfen oder externen Modulen.
- Hochleistungs-Computing: In Server-Racks und Rechenzentren für die Verbindung von Speichermedien, Netzwerkkarten und Erweiterungsmodulen.
Die primären Vorteile der HAN 02 464 6824 Federleiste B liegen in ihrer außergewöhnlichen mechanischen Stabilität und der elektrischen Leitfähigkeit. Im Gegensatz zu vielen Standard-Flachbandkabelverbindern bietet diese Federleiste eine inhärente Vibrationsfestigkeit, die das Risiko von Verbindungsfehlern minimiert. Die präzise gefertigten Federkontakte sorgen für einen geringen Übergangswiderstand und eine gleichbleibende Kontaktkraft über einen weiten Temperaturbereich, was für die Signalintegrität bei hohen Frequenzen entscheidend ist.
Materialien und Verarbeitung für höchste Beanspruchung
Die Auswahl hochwertiger Materialien ist ein Eckpfeiler der Zuverlässigkeit der HAN 02 464 6824 Federleiste B. Der Sockel der Leiste ist aus einem robusten Thermoplast gefertigt, das sich durch hohe Temperaturbeständigkeit, mechanische Festigkeit und hervorragende dielektrische Eigenschaften auszeichnet. Dies gewährleistet eine langfristige Integrität der elektrischen Isolation zwischen den einzelnen Kontakten, selbst unter thermischer Belastung.
Die eigentlichen Federkontakte sind aus einer speziellen Kupferlegierung gefertigt, die sowohl eine ausgezeichnete elektrische Leitfähigkeit als auch eine hohe elastische Verformbarkeit aufweist. Diese Legierung ist oft vernickelt oder vergoldet, um die Korrosionsbeständigkeit zu erhöhen und den Übergangswiderstand weiter zu minimieren. Die Federkontakte sind so konstruiert, dass sie nach wiederholtem Ein- und Ausstecken eine konsistente Klemmkraft beibehalten, was eine dauerhaft zuverlässige Verbindung garantiert. Die präzise Ausrichtung der 64 Pins ermöglicht eine einfache und sichere Montage auf der Leiterplatte und eine zuverlässige Kopplung mit der Gegenkomponente.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | HAN 02 464 6824 |
| Produktbezeichnung | Federleiste B, gerade |
| Polzahl | 64 |
| Anschlussart (Leiterplatte) | Durchsteckmontage (Through-Hole Technology – THT) mit Lötanschlüssen |
| Kontaktmaterial | Hochleitfähige Kupferlegierung, typischerweise veredelt (z.B. verzinnt, vernickelt oder vergoldet für optimierte Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochleistungs-Thermoplast mit hoher mechanischer Stabilität und thermischer Beständigkeit |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (abhängig von spezifischen Materialzertifizierungen und Anwendungsbedingungen) |
| Isolationswiderstand | > 109 Ω bei 500 V DC (typischer Wert, garantiert hohe elektrische Isolation zwischen den Kontakten) |
| Strombelastbarkeit pro Kontakt | Abhängig von Kontaktdesign und Umgebungstemperatur, typischerweise im Bereich von einigen hundert Milliampere bis wenigen Ampere, optimiert für Signalübertragung und moderate Lasten. |
| Max. Spannungsfestigkeit | Typischerweise 500 V AC/DC oder höher, zur Vermeidung von Überschlägen auch bei erhöhten Spannungen. |
Vorteile gegenüber konventionellen Verbindungslösungen
Die HAN 02 464 6824 Federleiste B unterscheidet sich signifikant von Standard-Flachbandkabeln oder einzelnen Dupont-Steckverbindern durch:
- Vibrationsresistenz: Die integrierten Federkontakte bieten eine inhärente mechanische Verriegelung und sichern die elektrische Verbindung auch unter widrigsten mechanischen Bedingungen. Dies ist ein entscheidender Vorteil gegenüber Steckverbindern, die sich durch Vibrationen leicht lösen können.
- Hohe Kontaktdichte: Mit 64 Pins auf einer geraden Leiste ermöglicht sie eine sehr dichte Bestückung auf Leiterplatten, was den Bauraum minimiert und komplexere Schaltungen auf kompakter Fläche realisierbar macht.
- Konstanter Kontaktdruck: Die Federkraft der Kontakte sorgt für einen zuverlässigen elektrischen Kontakt über einen weiten Lebenszyklus und verschiedene Umgebungsbedingungen hinweg, was zu geringeren Signalverlusten und Störungen führt.
- Robustheit und Langlebigkeit: Die Kombination aus hochwertigem Thermoplast und widerstandsfähigen Metallkontakten gewährleistet eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Chemikalien (abhängig von der spezifischen Materialauswahl und Oberflächenveredelung).
- Vereinfachte Montage: Die gerade Bauform und die präzise Pin-Führung erleichtern die automatisierte oder manuelle Bestückung von Leiterplatten und reduzieren das Risiko von Fehlbestückungen.
FAQ – Häufig gestellte Fragen zu HAN 02 464 6824 – Federleiste B, gerade, 64-pol
Was ist der Hauptvorteil der Federleiste B gegenüber herkömmlichen Steckverbindern?
Der Hauptvorteil der Federleiste B liegt in ihrer inhärenten Vibrationsresistenz und der stabilen, konstanten Kontaktkraft, die sie auch unter rauen Umgebungsbedingungen eine zuverlässige elektrische Verbindung gewährleistet. Dies reduziert das Risiko von Verbindungsfehlern und Signalunterbrechungen erheblich.
Für welche Arten von Anwendungen ist diese Federleiste besonders gut geeignet?
Die HAN 02 464 6824 Federleiste B ist ideal für Anwendungen in der industriellen Automatisierung, Medizintechnik, Telekommunikation, Prüf- und Messtechnik sowie im Hochleistungs-Computing, wo hohe Pin-Dichte, Zuverlässigkeit und mechanische Stabilität gefordert sind.
Welche Materialien werden für die Kontakte und das Gehäuse verwendet?
Die Kontakte bestehen in der Regel aus einer hochleitfähigen Kupferlegierung, die oft veredelt ist (z.B. verzinnt, vernickelt oder vergoldet), um Leitfähigkeit und Korrosionsbeständigkeit zu maximieren. Das Gehäuse wird aus einem robusten Thermoplast gefertigt, das hohe mechanische und thermische Beständigkeit bietet.
Ist diese Federleiste für den Einsatz in extremen Temperaturbereichen geeignet?
Ja, die verwendeten Materialien sind für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C. Die genauen Spezifikationen können je nach spezifischem Material und Hersteller variieren.
Wie wird die elektrische Verbindung auf der Leiterplatte hergestellt?
Die elektrische Verbindung wird durch die Durchsteckmontage (Through-Hole Technology – THT) hergestellt. Die Pins der Federleiste werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend verlötet, um eine mechanisch und elektrisch stabile Verbindung zu gewährleisten.
Wie hoch ist die Strombelastbarkeit pro Kontakt?
Die Strombelastbarkeit pro Kontakt variiert je nach spezifischem Design und Umgebungstemperatur. Sie ist typischerweise für Signalübertragung und moderate Lasten ausgelegt und liegt oft im Bereich von einigen hundert Milliampere bis zu wenigen Ampere.
Wie wirkt sich die hohe Polzahl (64 Pins) auf das Design aus?
Die hohe Polzahl ermöglicht eine sehr kompakte und effiziente Signalübertragung auf engstem Raum. Sie erlaubt die Integration einer großen Anzahl von Verbindungen auf einer einzelnen Leiterplatte, was zu kleineren und leichteren Geräten führt.
