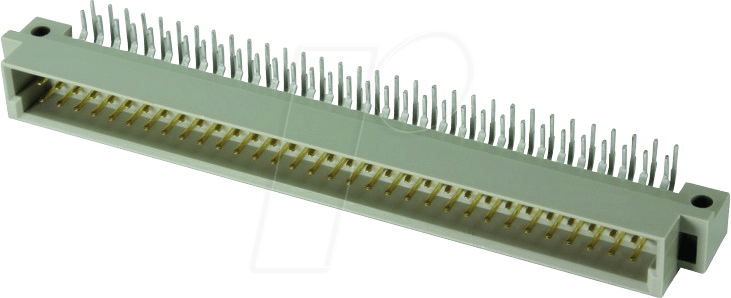

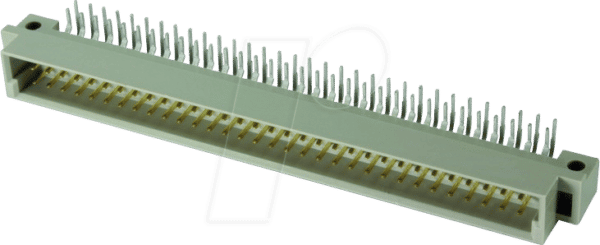

Optimale Kabelorganisation und Signalübertragung mit der HAN 02 164 7921 Messerleiste B
Die HAN 02 164 7921 Messerleiste B, gewinkelt, 64-pol ist die ideale Lösung für professionelle Anwender, die eine sichere, platzsparende und zuverlässige Verbindung von 64 einzelnen Litzen benötigen. Sie minimiert Kabelsalat und ermöglicht eine strukturierte Verdrahtung in beengten Umgebungen, wo präzise Signalintegrität unerlässlich ist.
Präzise Signalübertragung und erhöhte Langlebigkeit
Standardmäßige Steckverbindungen können bei hoher Dichte und ungünstigen Winkeln zu mechanischen Belastungen und Signalverlusten führen. Die gewinkelte Bauform der HAN 02 164 7921 Messerleiste B reduziert effektiv Knickradien und schützt die einzelnen Leiter vor Beschädigungen. Dies gewährleistet eine durchgängig hohe Signalqualität und verlängert die Lebensdauer Ihrer Installationen erheblich. Die präzise gefertigten Kontakte sorgen für einen festen und sicheren Sitz, selbst unter anspruchsvollen Betriebsbedingungen.
Maximale Effizienz durch intelligentes Design
Die 64-polige Kapazität ermöglicht die Bündelung einer großen Anzahl von Leitern in einer einzigen, kompakten Einheit. Die gewinkelte Ausführung (90°) optimiert die Raumnutzung in Verteilerkästen, Schaltschränken und Gehäusen, wo jeder Zentimeter zählt. Dies vereinfacht die Montage, Wartung und Fehlersuche erheblich und reduziert den Zeitaufwand für Installationen.
Vorteile der HAN 02 164 7921 Messerleiste B im Überblick
- Platzsparendes 90°-Design: Ideal für beengte Einbausituationen, reduziert Kabelsalat und verbessert die Luftzirkulation.
- Hohe Kontaktdichte: 64 Pole auf kleinstem Raum für maximale Verdrahtungseffizienz.
- Robustheit und Langlebigkeit: Hochwertige Materialien und präzise Fertigung für dauerhafte Zuverlässigkeit.
- Optimierte Signalintegrität: Reduzierte mechanische Belastung der Leiter durch gewinkelte Bauform für störungsfreie Signalübertragung.
- Einfache Installation: Klare Polung und sichere Verbindung für schnelle und fehlerfreie Montage.
- Vielseitige Einsatzmöglichkeiten: Geeignet für industrielle Automatisierung, Messtechnik, Telekommunikation und Elektronikentwicklung.
- Normgerechte Fertigung: Erfüllt höchste Qualitätsstandards für professionelle Anwendungen.
Technische Spezifikationen und Materialität
Die HAN 02 164 7921 Messerleiste B kombiniert hochwertige Materialien mit durchdachter Konstruktion, um den Anforderungen anspruchsvoller technischer Anwendungen gerecht zu werden. Die Auswahl der Werkstoffe und die Präzision der Fertigung sind entscheidend für die Leistungsfähigkeit und Zuverlässigkeit dieser Schlüsselkomponente in jeder elektrischen Installation.
| Eigenschaft | Beschreibung |
|---|---|
| Polanzahl | 64 |
| Bauform | Gewinkelt (90°) |
| Anschlussart | Messerleiste (Stiftleiste) |
| Gehäusematerial | Hochwertiger, thermisch stabiler Kunststoff, resistent gegen Öle und Chemikalien. Bietet exzellente elektrische Isolation und mechanische Festigkeit. |
| Kontaktmaterial | Vergoldete Kupferlegierung. Diese Oberflächenveredelung gewährleistet einen niedrigen Übergangswiderstand, verhindert Korrosion und sorgt für eine extrem hohe Anzahl von Steckzyklen bei gleichbleibend guter Leitfähigkeit. |
| Betriebstemperatur | Typischerweise ausgelegt für einen breiten Temperaturbereich von -40°C bis +105°C, was den Einsatz in industriellen Umgebungen mit schwankenden klimatischen Bedingungen ermöglicht. |
| Nennspannung und Nennstrom | Ausgelegt für typische industrielle Spannungs- und Stromanforderungen (genaue Werte herstellerspezifisch und können je nach Anwendung variieren, üblicherweise im Bereich von wenigen Ampere und Spannungen bis 250V AC/DC). |
| Isolationswiderstand | Hoher Isolationswiderstand (> 10^9 Ohm) zur Gewährleistung der elektrischen Sicherheit und Vermeidung von Leckströmen. |
| Anwendungsbereiche | Automatisierungstechnik, Steuerungssysteme, Datenübertragung, industrielle Messtechnik, Prüfaufbauten, Prototypenentwicklung. |
Anwendungsbeispiele und technische Vertiefung
Die HAN 02 164 7921 Messerleiste B findet primär Anwendung dort, wo eine dichte und zugleich flexible Verdrahtung auf kleinstem Raum gefordert ist. In der industriellen Automatisierung dient sie zur Verbindung von Sensorik, Aktuatorik und Steuerungseinheiten, oft in Kombination mit anderen Steckverbindern oder als Teil eines modularen Systems. Die gewinkelte Form ist hierbei von unschätzbarem Wert, um Kabelstränge entlang von Schrankwänden oder durch enge Gehäuseaussparungen zu führen, ohne dabei die mechanische Integrität der Leitungen zu kompromittieren. Dies ist essentiell zur Vermeidung von Kurzschlüssen, Leitungsbrüchen und daraus resultierenden Ausfallzeiten.
In der Messtechnik und Prüftechnik wird die hohe Pin-Dichte der 64-poligen Leiste genutzt, um eine Vielzahl von Messpunkten gleichzeitig anzubinden. Die präzise Kontaktierung und die geringen Übergangswiderstände sind hierfür unerlässlich, um genaue und reproduzierbare Messergebnisse zu gewährleisten. Die Vergoldung der Kontakte bietet hierbei über lange Zeiträume hinweg eine optimale Leitfähigkeit und Korrosionsbeständigkeit, was die Zuverlässigkeit des Prüfaufbaus signifikant erhöht.
Für Telekommunikationsanwendungen und Netzwerktechnik, insbesondere im Backstage-Bereich oder bei der Integration von Kommunikationsmodulen, bietet die Messerleiste eine strukturierte Möglichkeit, eine große Anzahl von Datenleitungen zu terminieren und weiterzuleiten. Die gewinkelte Ausführung erleichtert die Kabelführung in Serverschränken und Rack-Systemen, wo die Dichte der Verkabelung oft extrem hoch ist.
Bei der Entwicklung und dem Prototyping elektronischer Schaltungen ermöglicht die HAN 02 164 7921 Messerleiste B eine flexible und wiederholbare Verbindung von Hauptplatinen mit Peripheriemodulen oder Testgeräten. Die klare Polung und die robuste Bauweise vereinfachen den Debugging-Prozess und ermöglichen schnelle Änderungen am Schaltungsdesign, ohne dabei die Kabelverbindungen neu crimpen oder löten zu müssen.
Die thermische Stabilität des Gehäusematerials, oft Polyamid oder ein ähnlicher Hochleistungskunststoff, stellt sicher, dass die Leiste auch bei erhöhten Betriebstemperaturen ihre Form und Isolationseigenschaften beibehält. Dies ist besonders wichtig in Umgebungen mit hoher Leistungsdichte, wo sich Wärme entwickeln kann. Die Wahl des Kontaktmaterials, typischerweise eine Kupferlegierung mit einer dicken Goldschicht, ist entscheidend für die Langlebigkeit und die Vermeidung von Degradation über viele Steckzyklen hinweg. Die Goldschicht schützt das darunterliegende Kupfer vor Oxidation und sorgt für eine dauerhaft niederohmige Verbindung, was für die Signalintegrität von entscheidender Bedeutung ist, insbesondere bei schnellen digitalen Signalen oder empfindlichen analogen Messungen.
FAQ – Häufig gestellte Fragen zu HAN 02 164 7921 – Messerleiste B, gewinkelt, 64-pol
Was ist der Hauptvorteil der gewinkelten Bauform dieser Messerleiste?
Der Hauptvorteil der gewinkelten Bauform ist die platzsparende und knickschonende Kabelführung. Sie ermöglicht eine optimierte Nutzung des verfügbaren Raumes in Schaltschränken und Gehäusen und schützt die angeschlossenen Kabel vor Beschädigungen durch übermäßige Biegung.
Für welche Art von Anwendungen ist die 64-polige Kapazität besonders geeignet?
Die hohe Polanzahl von 64 Pins ist ideal für Anwendungen, bei denen eine große Anzahl von Signalen oder Steuerleitungen gebündelt werden muss. Dies ist typisch in der industriellen Automatisierung, bei komplexen Messgeräten oder in der Datenübertragungstechnik.
Welche Art von Kontakten verwendet die HAN 02 164 7921 Messerleiste B?
Die Messerleiste verfügt über präzise gefertigte Kontakte, die in der Regel aus einer hochleitfähigen Kupferlegierung bestehen und für eine optimale Leistung und Langlebigkeit mit einer Goldschicht versehen sind.
Ist die Leiste für den Einsatz in rauen Umgebungen geeignet?
Ja, durch die Verwendung von robusten Materialien, wie thermisch stabilen und chemikalienresistenten Kunststoffen für das Gehäuse und korrosionsgeschützten Kontakten, ist die Messerleiste für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert.
Wie wird die Signalintegrität durch diese Messerleiste gewährleistet?
Die Signalintegrität wird durch die präzise Kontaktierung, die geringen Übergangswiderstände der vergoldeten Kontakte und die Reduzierung mechanischer Belastungen der Leiter durch die gewinkelte Bauform gewährleistet, was für eine störungsfreie Signalübertragung sorgt.
Kann diese Messerleiste mehrfach gesteckt und getrennt werden?
Ja, die hochwertigen Kontakte sind auf eine hohe Anzahl von Steckzyklen ausgelegt, was die wiederholte Verwendung für Wartungsarbeiten oder Konfigurationsänderungen ermöglicht, ohne dass es zu einer signifikanten Verschlechterung der Verbindung kommt.
Welche Sicherheitsstandards werden typischerweise für diese Art von Produkt eingehalten?
Produkte wie die HAN 02 164 7921 Messerleiste B unterliegen in der Regel relevanten Normen für elektrische Verbindungsbauteile, wie z.B. IEC- oder UL-Standards, die Aspekte wie elektrische Sicherheit, Brandverhalten und mechanische Belastbarkeit abdecken.
