H11L1M – Optokoppler 1 MBit/s DIL-6: Zuverlässige Signalentkopplung für anspruchsvolle Elektronikanwendungen
Wenn es um die sichere und effiziente Übertragung von digitalen Signalen zwischen unterschiedlichen Potentialbereichen geht, ist der H11L1M Optokoppler die erste Wahl für Ingenieure und Entwickler, die maximale Zuverlässigkeit und Störfestigkeit benötigen. Dieses Bauteil eignet sich ideal für Anwendungen, bei denen elektrische Isolation zwischen Steuer- und Lastkreisen unerlässlich ist, wie beispielsweise in der Industrieautomatisierung, bei der Stromversorgung oder in Kommunikationsgeräten.
Hochwertige Signalübertragung und elektrische Isolation
Der H11L1M Optokoppler zeichnet sich durch seine Fähigkeit aus, digitale Signale mit einer Datenrate von bis zu 1 MBit/s zuverlässig zu übertragen und gleichzeitig eine galvanische Trennung zwischen Ein- und Ausgang zu gewährleisten. Diese Entkopplung schützt empfindliche Steuerschaltungen vor schädlichen Spannungsspitzen, Überspannungen und unerwünschtem Rauschen, das in Umgebungen mit hohen elektrischen Feldern oder Wechselströmen auftreten kann. Im Vergleich zu herkömmlichen galvanisch verbundenen Schaltungen bietet der H11L1M eine signifikant erhöhte Sicherheit und Lebensdauer für Ihre elektronischen Systeme.
Schlüsselvorteile des H11L1M Optokopplers
- Zuverlässige Datenübertragung: Ermöglicht die schnelle und präzise Weiterleitung digitaler Signale mit Geschwindigkeiten von bis zu 1 MBit/s.
- Hohe elektrische Isolation: Bietet eine robuste Barriere, die Steuer- und Lastkreise wirksam voneinander trennt und so vor Überspannungen und Störungen schützt.
- Kompaktes DIL-6 Gehäuse: Ermöglicht eine platzsparende Integration in bestehende Schaltungsdesigns, ideal für beengte Einbausituationen.
- Breiter Betriebstemperaturbereich: Garantiert stabile Leistung auch unter anspruchsvollen Umgebungsbedingungen, was ihn für industrielle Anwendungen prädestiniert.
- Geringer Stromverbrauch: Effizienter Betrieb, der zur Energieeinsparung in Ihren Geräten beiträgt.
- Hohe Störfestigkeit: Minimiert das Risiko von Fehlfunktionen durch externe elektromagnetische Störungen, was die Gesamtstabilität des Systems erhöht.
- Kosteneffiziente Lösung: Bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis für professionelle Elektronikentwicklungen, ohne Kompromisse bei der Qualität einzugehen.
Technische Spezifikationen und Merkmale
Der H11L1M ist ein unidirektionaler Optokoppler, der eine Infrarot-Leuchtdiode (IR-LED) auf der Eingangsseite und einen Silizium-NPN-Bipolartransistor auf der Ausgangsseite nutzt. Die Ansteuerung der IR-LED erfolgt über den Eingangsstrom, dessen Licht dann auf den Fototransistor trifft und diesen schaltet. Diese optische Kopplung ist der Schlüssel zur galvanischen Trennung.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Optokoppler, Digital, 1 MBit/s |
| Ausgangsstrom (max.) | Die maximale Strombelastbarkeit des Transistors ist ein kritischer Parameter für die Auslegung des Lastkreises. Typische Werte liegen im Bereich von 50 mA bis 100 mA, abhängig von der gewählten Betriebsspannung und der Ansteuerung der Eingangs-LED. |
| Betriebsspannung (max.) | Die maximale Spannungsfestigkeit zwischen Ein- und Ausgang ist entscheidend für die Isolation. Der H11L1M bietet eine hohe Durchschlagsspannung, die für viele industrielle Anwendungen ausreichend ist und die Sicherheit der angeschlossenen Geräte gewährleistet. |
| Datenrate (max.) | 1 MBit/s. Dies ermöglicht die Übertragung von digitalen Signalen in Echtzeit für schnelle Steuerungsaufgaben. |

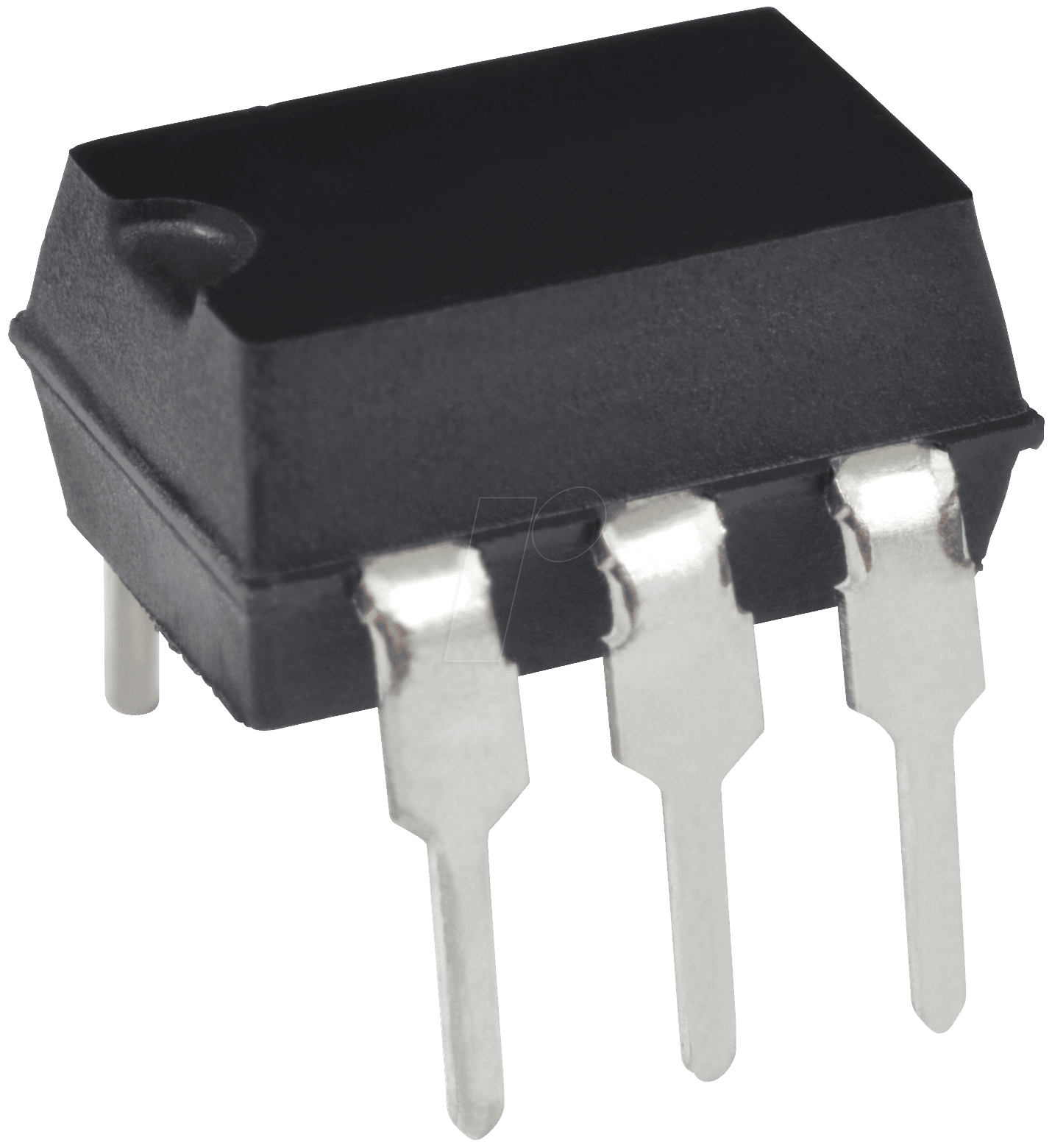

| Gehäuseform | DIL-6 (Dual In-line Package, 6 Pins). Standardisierte Bauform für einfache Montage auf Leiterplatten. |
| Anzahl der Kanäle | 1 |
| Eingangsstrom (typ.) | Der Ansteuerstrom der IR-LED ist relativ gering und liegt typischerweise im Bereich weniger Milliampere. Dies ermöglicht die Ansteuerung durch Mikrocontroller-Ausgänge. |
| Betriebstemperatur | Der H11L1M ist für einen weiten Temperaturbereich ausgelegt, was ihn für den Einsatz in industriellen Umgebungen mit variierenden klimatischen Bedingungen geeignet macht. |
Anwendungsgebiete des H11L1M
Die Vielseitigkeit und Zuverlässigkeit des H11L1M Optokopplers machen ihn zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Systemen. Seine Fähigkeit zur galvanischen Trennung ist besonders wertvoll in Umgebungen, in denen:
- Industrielle Automatisierung: Zur Trennung von SPS-Steuerungen (Speicherprogrammierbare Steuerungen) von Aktuatoren und Sensoren, um Störungen und Beschädigungen zu verhindern.
- Stromversorgungen: Zur Isolation von Regelkreisen in Schaltnetzteilen und DC/DC-Wandlern, um die Sicherheit von Bedienpersonal und Geräten zu gewährleisten.
- Telekommunikationsgeräte: Zur Entkopplung von empfindlichen Signalpfaden von höheren Spannungen oder Rauschquellen.
- Motorsteuerungen: Zur sicheren Ansteuerung von Leistungshalbleitern in Motorantrieben.
- Mess- und Prüftechnik: Zur Isolierung von Messgeräten von Prüflingen, um genaue Messergebnisse zu erzielen und die Geräte zu schützen.
- Computer-Peripherie: Zur Schnittstellenisolation in verschiedenen Peripheriegeräten.
FAQ – Häufig gestellte Fragen zu H11L1M – Optokoppler 1 MBit/s DIL-6
Was ist die Hauptfunktion eines Optokopplers wie des H11L1M?
Die Hauptfunktion eines Optokopplers, einschließlich des H11L1M, ist die galvanische Trennung zwischen dem Eingangskreis und dem Ausgangskreis. Dies bedeutet, dass es keine elektrische Verbindung gibt, und Signale werden optisch übertragen, was Schutz vor Überspannungen, Rauschen und Erdungsschleifen bietet.
Welche Art von Signalen kann der H11L1M übertragen?
Der H11L1M ist für die Übertragung von digitalen Signalen konzipiert und unterstützt Datenraten von bis zu 1 MBit/s. Er kann somit schnelle digitale Schaltvorgänge zwischen verschiedenen Schaltungsteilen übertragen.
Was bedeutet die „1 MBit/s“ Spezifikation für die Anwendung?
Die Angabe „1 MBit/s“ bezieht sich auf die maximale Geschwindigkeit, mit der digitale Signale zuverlässig über den Optokoppler übertragen werden können. Dies ist ausreichend für viele Steuerungs- und Kommunikationsanwendungen, bei denen schnelle digitale Logik benötigt wird.
Welchen Vorteil bietet das DIL-6 Gehäuse?
Das DIL-6 (Dual In-line Package mit 6 Pins) Gehäuse ist eine weit verbreitete und standardisierte Bauform für integrierte Schaltungen. Es ermöglicht eine einfache Montage auf Standard-Leiterplatten (PCBs) durch bedrahtete Steckplätze oder Lötverbindungen und ist für die manuelle oder automatische Bestückung geeignet.
Kann der H11L1M auch analoge Signale übertragen?
Nein, der H11L1M ist primär für die Übertragung von digitalen Signalen ausgelegt. Obwohl Optokoppler generell sowohl analoge als auch digitale Signale übertragen können, sind spezifische Modelle für analoge Anwendungen optimiert (z.B. mit integrierten Fototransistoren, die linearer arbeiten). Der H11L1M mit seinem Standard-Fototransistor ist für digitale Schaltungen besser geeignet.
Welche maximalen Spannungen kann der H11L1M sicher trennen?
Die genaue maximale Spannungsfestigkeit wird in den detaillierten technischen Datenblättern des Herstellers spezifiziert (oft als VISO oder Durchschlagsspannung bezeichnet). Der H11L1M bietet jedoch eine hohe Isolationsspannung, die für die meisten industriellen Anwendungen, bei denen eine Trennung von Netzspannungen oder anderen hohen Spannungspegeln erforderlich ist, ausreichend ist.
Ist der H11L1M für den Einsatz in rauen Umgebungen geeignet?
Ja, der H11L1M ist typischerweise für einen breiten Betriebstemperaturbereich ausgelegt und verfügt über eine hohe Störfestigkeit. Dies macht ihn zu einer robusten Wahl für industrielle Anwendungen, die oft widrigen Umgebungsbedingungen wie Temperaturschwankungen oder elektromagnetischen Störungen ausgesetzt sind.
