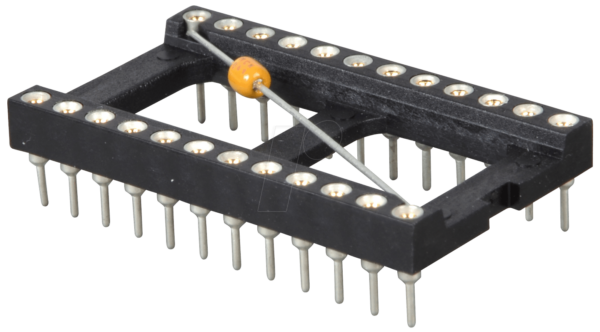

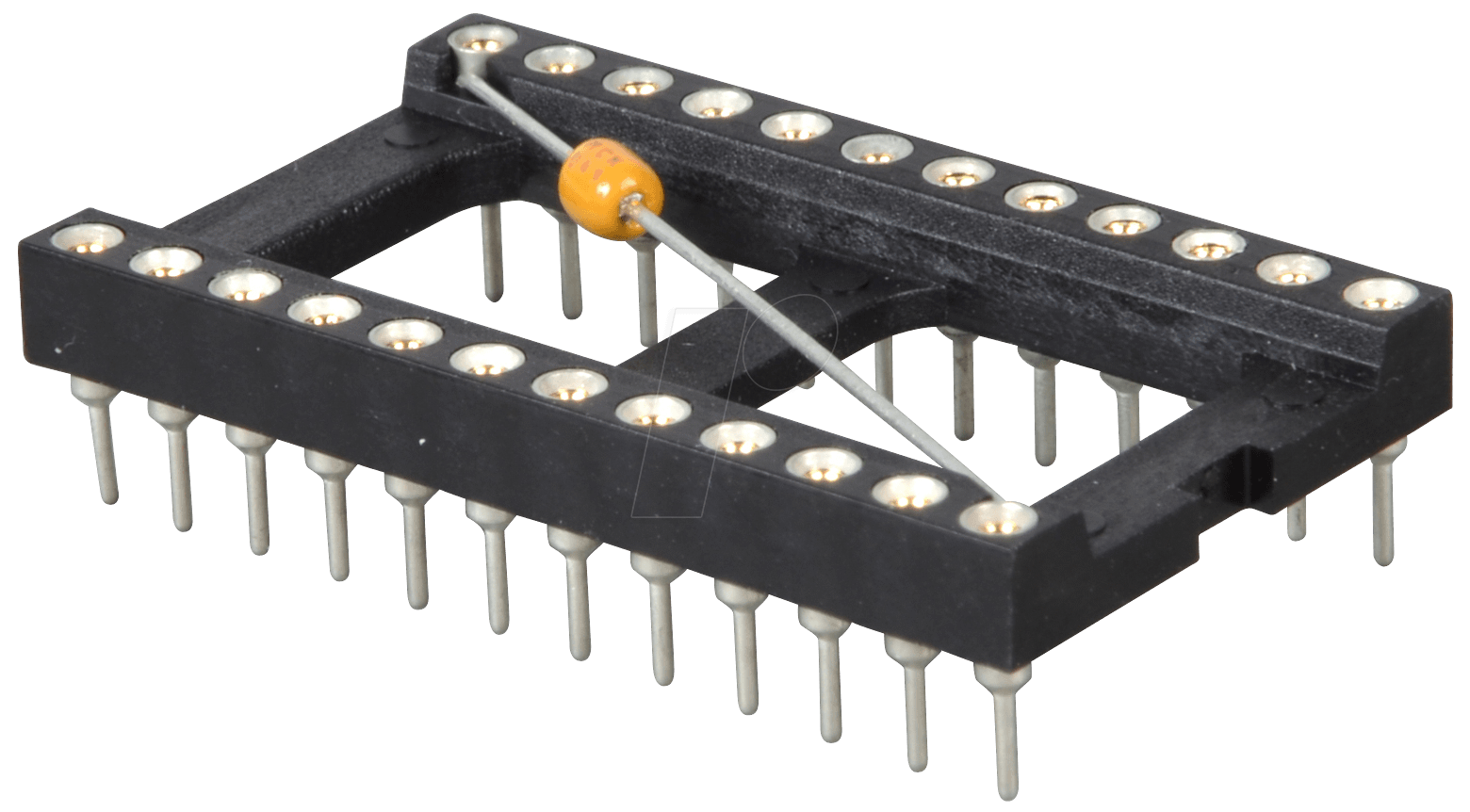

GS-KO 24P – Der Premium IC-Sockel für Ihre anspruchsvollsten Projekte
Sie suchen nach einer zuverlässigen und langlebigen Lösung für die Integration von 24-poligen integrierten Schaltungen in Ihre Elektronikprojekte? Der GS-KO 24P IC-Sockel wurde speziell entwickelt, um die Herausforderungen anspruchsvoller Schaltungsdesigns zu meistern, indem er eine sichere und stabile Schnittstelle für Ihre wertvollen ICs bietet. Ideal für Elektronikentwickler, Hobbyisten und professionelle Anwender, die Wert auf höchste Signalintegrität und einfache Wartbarkeit legen.
Überragende Leistung und Signalintegrität dank integriertem Abblockkondensator
Der entscheidende Vorteil des GS-KO 24P IC-Sockels liegt in seinem integrierten Abblockkondensator. Diese innovative Eigenschaft minimiert effektiv hochfrequente Störungen und Spannungsspitzen direkt an der Quelle – dem IC. Im Gegensatz zu Standard-IC-Sockeln, die zusätzliche externe Komponenten für die Entkopplung erfordern, bietet der GS-KO 24P eine platzsparende und optimierte Lösung. Dies führt zu einer verbesserten Signalqualität, erhöhter Systemstabilität und reduziertem Risiko von Fehlfunktionen, insbesondere in empfindlichen analogen oder schnellen digitalen Schaltungen.
Präzise Verbindungstechnik für maximale Zuverlässigkeit
Der GS-KO 24P zeichnet sich durch eine präzise gefertigte Kontaktgeometrie aus, die einen sicheren und niederohmigen Kontakt zu den Pins des 24-poligen ICs gewährleistet. Jede Kontaktfeder ist so konzipiert, dass sie eine optimale Klemmkraft über einen weiten Temperaturbereich aufrechterhält und so eine zuverlässige elektrische Verbindung auch unter widrigen Umgebungsbedingungen sicherstellt. Die Sockelgeometrie ist exakt auf die Standardabmessungen von 24-poligen DIL (Dual In-line Package) ICs abgestimmt, was eine nahtlose und passgenaue Aufnahme ermöglicht.
Optimale Wärmeableitung und mechanische Stabilität
Das Gehäuse des GS-KO 24P ist aus einem hochwertigen thermoplastischen Material gefertigt, das nicht nur eine exzellente elektrische Isolation bietet, sondern auch eine gute Wärmeableitung vom IC ermöglicht. Dies trägt dazu bei, die Betriebstemperatur des ICs zu senken und dessen Lebensdauer zu verlängern, insbesondere bei Leistungsimplementierungen. Die robuste Konstruktion des Sockels sorgt für mechanische Stabilität auf der Leiterplatte und schützt den IC vor Beschädigungen bei der Handhabung oder dem Transport des bestückten Boards.
Flexibilität und Wartbarkeit im Fokus
Die Hauptfunktion eines IC-Sockels ist die Vereinfachung des Designs und der Wartung von elektronischen Geräten. Mit dem GS-KO 24P können Sie Ihre 24-poligen ICs einfach einsetzen und bei Bedarf wieder entnehmen, ohne den IC direkt auf die Leiterplatte löten zu müssen. Dies ist von unschätzbarem Wert für das Prototyping, das Testen verschiedener IC-Revisionen oder den schnellen Austausch defekter Komponenten. Die klare Polungsmarkierung auf dem Sockel erleichtert zudem die korrekte Ausrichtung des ICs und minimiert das Risiko von Einbaufehlern.
Technische Spezifikationen und Materialqualität
| Merkmal | Spezifikation |
|---|---|
| Sockeltyp | IC-Sockel, DIL (Dual In-line Package) |
| Polzahl | 24-polig |
| Integrierte Funktion | Abblockkondensator (spezifische Kapazität und Typ je nach Modellvariante, optimiert für allgemeine Entkopplungszwecke) |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff (z.B. PBT oder ähnliches, bekannt für hohe Temperaturbeständigkeit und elektrische Isolation) |
| Kontaktmaterial | Vergoldete Phosphorbronze oder ähnliche Legierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Bemessungsstrom | Geeignet für typische Stromanforderungen von 24-poligen ICs (Details siehe Datenblatt des zu verwendenden ICs) |
| Bemessungsspannung | Standard-Anforderungen für elektronische Schaltungen (z.B. bis 250V AC/DC, abhängig vom spezifischen Sockeldesign) |
| Betriebstemperaturbereich | Breiter Bereich zur Gewährleistung der Zuverlässigkeit in verschiedenen Umgebungen (typischerweise -40°C bis +85°C oder höher) |
| Montageart | THT (Through-Hole Technology) für stabile Lötverbindungen |
| Abmessungen | Standard-DIL-Abmessungen für einfache Leiterplattenintegration (Pitch: 2.54 mm, Reihenabstand: 7.62 mm oder 10.16 mm, je nach exakter Spezifikation) |
| Umweltverträglichkeit | RoHS-konform (frei von schädlichen Substanzen) |
Anwendungsgebiete im Detail
Der GS-KO 24P IC-Sockel mit integriertem Abblockkondensator ist die ideale Wahl für eine Vielzahl von Anwendungen, bei denen höchste Zuverlässigkeit und Signalintegrität gefordert sind. Dazu gehören:
- Industrielle Steuerungen und Automatisierungstechnik: In Umgebungen mit hoher elektromagnetischer Störstrahlung sorgen die verbesserten Entkopplungseigenschaften für stabile Funktion kritischer Steuerungsprozesse.
- Audio- und Videoverarbeitung: Empfindliche Signalpfade, die von Rauschen und Störungen beeinflusst werden könnten, profitieren erheblich von der reduzierten Streuinduktivität und verbesserten Entkopplung.
- Hochfrequenzschaltungen: Bei Designs, die im HF-Bereich arbeiten, ist die präzise Entkopplung zur Vermeidung von Oszillationen und zur Sicherstellung der gewünschten Frequenzgänge essenziell.
- Medizintechnik: In Geräten, bei denen Ausfallssicherheit oberste Priorität hat, garantiert der GS-KO 24P eine zuverlässige Stromversorgung für diagnostische und therapeutische ICs.
- Forschung und Entwicklung: Das einfache Prototyping und die modulare Austauschbarkeit von Komponenten beschleunigen Innovationszyklen und erleichtern die Fehlersuche.
- Labore und Testaufbauten: Für präzise Messungen und reproduzierbare Ergebnisse ist eine saubere und stabile Stromversorgung der verwendeten ICs unerlässlich.
Vorteile auf einen Blick
- Optimierte Signalintegrität: Der integrierte Abblockkondensator minimiert Störsignale und Spannungsspitzen direkt am IC.
- Platzersparnis: Keine zusätzlichen externen Entkopplungskondensatoren notwendig, was zu kompakteren Designs führt.
- Hohe Zuverlässigkeit: Präzise gefertigte Kontakte und hochwertige Materialien gewährleisten dauerhafte Leistung.
- Einfache Wartung: Problemloser Austausch von ICs ohne Nachlöten.
- Reduziertes Fehlerrisiko: Korrekte Polung durch Markierungen und sichere Aufnahme des ICs.
- Verbesserte thermische Eigenschaften: Trägt zur Kühlung des ICs bei und verlängert dessen Lebensdauer.
- Robuste mechanische Konstruktion: Schutz des ICs und sicherer Halt auf der Leiterplatte.
- Breites Anwendungsspektrum: Geeignet für anspruchsvolle professionelle und hobbyistische Elektronikprojekte.
FAQ – Häufig gestellte Fragen zu GS-KO 24P – IC-Sockel, 24-polig, mit Abblockkondensator
Was genau bedeutet „Abblockkondensator“ in diesem Kontext?
Der Abblockkondensator, auch Entkopplungskondensator genannt, ist eine elektronische Komponente, die dazu dient, hochfrequente Störungen und Spannungsspitzen auf der Stromversorgungslinie zu absorbieren oder zu filtern. Im GS-KO 24P ist dieser Kondensator direkt im Sockel integriert, um die Versorgung des 24-poligen ICs so „sauber“ wie möglich zu halten und die Signalintegrität zu verbessern.
Ist die Kapazität des integrierten Abblockkondensators für jede Anwendung ausreichend?
Der integrierte Abblockkondensator ist für die meisten allgemeinen Entkopplungszwecke bei 24-poligen ICs optimiert. Für sehr spezifische Anwendungen mit extrem hohen Anforderungen an die Entkopplung oder für ICs mit besonders komplexen Stromversorgungsprofilen kann es ratsam sein, zusätzlich externe Entkopplungskondensatoren gemäß dem Datenblatt des verwendeten ICs auf der Leiterplatte zu platzieren. Der integrierte Kondensator stellt jedoch bereits eine signifikante Verbesserung gegenüber reinen Sockellösungen dar.
Welche Art von ICs kann ich mit diesem 24-poligen Sockel verwenden?
Dieser Sockel ist für alle 24-poligen integrierten Schaltungen im Dual In-line Package (DIL) Format konzipiert. Dies umfasst eine breite Palette von Mikrocontrollern, Speicherbausteinen, Logik-ICs und spezialisierten analogen ICs, die über 24 Pins verfügen und in diesem Gehäuseformat geliefert werden.
Ist die Bestückung des Sockels auf der Leiterplatte kompliziert?
Nein, die Bestückung ist unkompliziert. Der GS-KO 24P ist für die THT (Through-Hole Technology) Montage vorgesehen. Die Pins werden durch die vorgesehenen Löcher auf der Leiterplatte geführt und anschließend verlötet. Die Standardabmessungen und die klare Struktur des Sockels erleichtern das korrekte Einsetzen und Verlöten.
Wie unterscheidet sich der GS-KO 24P von einem Standard-IC-Sockel ohne integrierten Kondensator?
Der Hauptunterschied ist die integrierte Funktion des Abblockkondensators. Ein Standard-IC-Sockel bietet lediglich die mechanische und elektrische Verbindung. Der GS-KO 24P bietet zusätzlich eine aktive Entkopplung, die Rauschen auf der Stromversorgung reduziert und so die Leistung und Zuverlässigkeit des ICs verbessert. Dies spart zudem Platz und reduziert den Aufwand für die externe Beschaltung.
Gibt es spezielle Anleitungen für das Einsetzen des ICs in den Sockel?
Ja, das Einsetzen ist einfach. Achten Sie auf die Einkerbung oder den Punkt auf dem IC und dem Sockel, die die Pin-1-Ausrichtung anzeigen. Drücken Sie den IC vorsichtig und gleichmäßig von beiden Seiten in den Sockel, bis er vollständig eingerastet ist. Vermeiden Sie es, den IC schräg einzusetzen, um die Pins nicht zu verbiegen.
Wie ist die Lebensdauer des GS-KO 24P Sockels?
Die Lebensdauer hängt von den Betriebsbedingungen und der Häufigkeit des Einsetzens und Entnehmens von ICs ab. Dank der hochwertigen Materialien, wie dem robusten thermoplastischen Gehäuse und den vergoldeten Kontakten, ist der GS-KO 24P für eine lange Nutzungsdauer ausgelegt. Die Kontaktfedern sind darauf ausgelegt, eine hohe Anzahl von Einsteckzyklen ohne signifikanten Verlust der Kontaktkraft zu überstehen.
