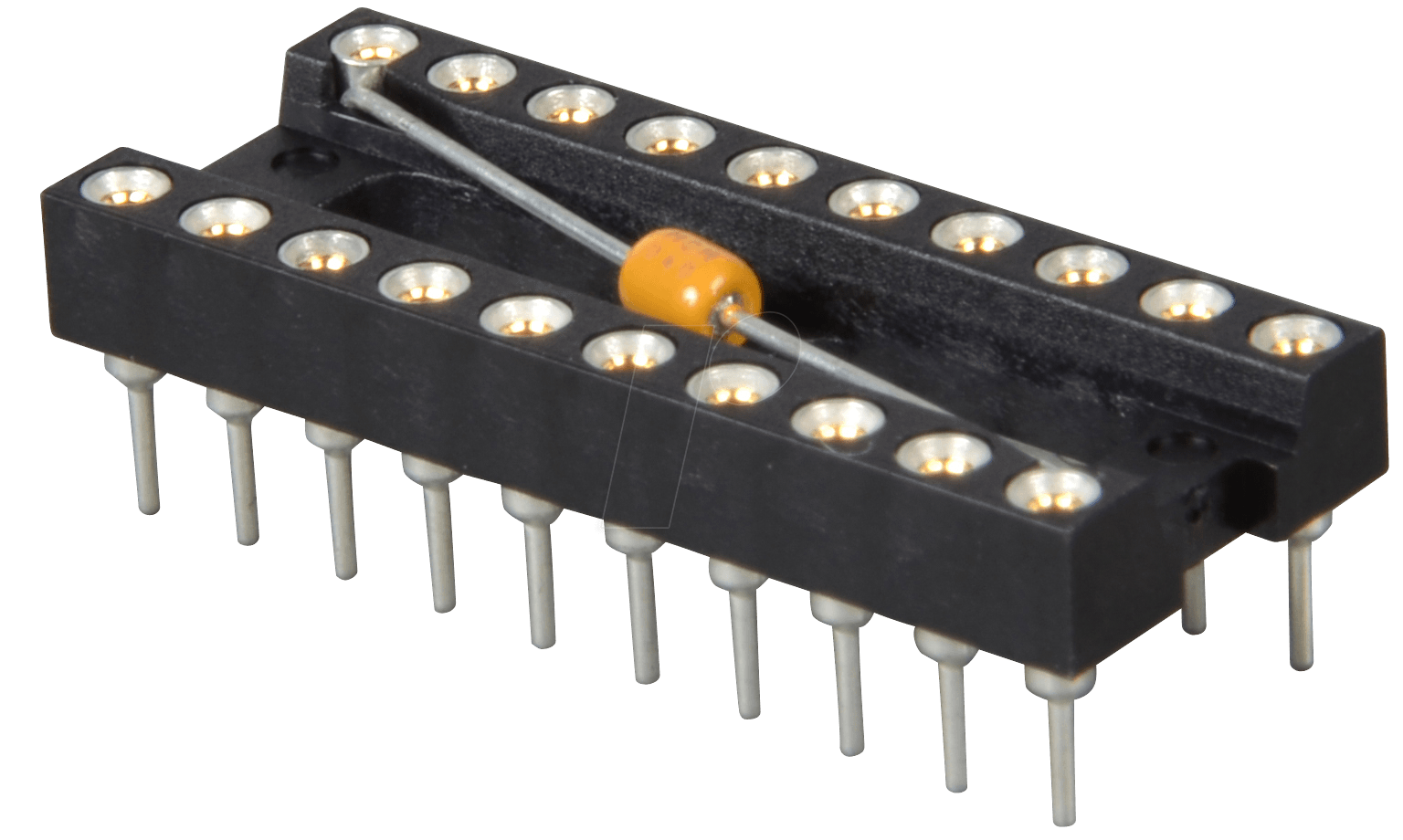

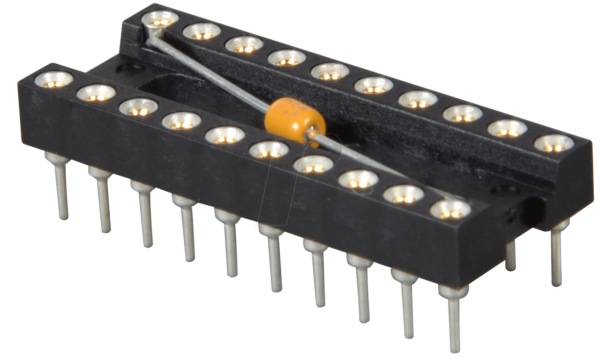

Zuverlässige Verbindung für anspruchsvolle Elektronikprojekte: Der GS-KO 20P IC-Sockel
Das GS-KO 20P ist die ideale Lösung für alle, die eine stabile und störungsfreie Verbindung für ihre 20-poligen integrierten Schaltungen (ICs) benötigen. Insbesondere Entwickler, Hobbyisten und Techniker, die Wert auf Langlebigkeit und präzise Signalübertragung legen, profitieren von diesem hochwertigen IC-Sockel, der dank des integrierten Abblockkondensators eine deutliche Verbesserung gegenüber Standardlösungen darstellt.
Präzision und Stabilität: Die Vorteile des GS-KO 20P
Wenn es um die Integration von ICs in komplexen Schaltungen geht, sind Ausfallsicherheit und Signalintegrität von entscheidender Bedeutung. Der GS-KO 20P bietet hier einen klaren Mehrwert:
- Integrierter Abblockkondensator: Der entscheidende Vorteil des GS-KO 20P liegt in seinem werkseitig integrierten Abblockkondensator. Dieser ist strategisch platziert, um hochfrequente Störungen und Spannungsspitzen direkt an der Stromversorgung des ICs zu minimieren. Dies führt zu einer stabileren Betriebsspannung, reduziert das Risiko von Fehlfunktionen und erhöht die Lebensdauer des angeschlossenen integrierten Schaltkreises erheblich. Standard-IC-Sockel erfordern oft eine separate Montage und Dimensionierung dieses Kondensators, was zu Platzproblemen und potenziellen Fehlern führen kann.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien gewährleistet der GS-KO 20P eine sichere und langlebige Verbindung. Die präzise gefertigten Kontakte sorgen für einen festen Sitz des ICs und minimieren den Übergangswiderstand, was für eine optimale Stromversorgung und Signalübertragung unerlässlich ist.
- Einfache Montage: Die 20-polige Ausführung ist standardisiert und passt zu einer Vielzahl von ICs. Die robuste Bauweise und die klaren Pin-Markierungen erleichtern die korrekte Bestückung und Lötung erheblich, selbst für weniger erfahrene Anwender.
- Optimale Wärmeableitung: Das Design des Sockels unterstützt eine effiziente Wärmeableitung, was gerade bei leistungsintensiven ICs wichtig ist, um Überhitzung und daraus resultierende Leistungseinbußen oder Schäden zu vermeiden.
- Sauberkeit und Schutz: Der Sockel schützt die empfindlichen Pins des ICs vor mechanischen Beschädigungen und Oxidation während der Lagerung und Montage.
Technische Spezifikationen und Materialanalyse
Der GS-KO 20P IC-Sockel ist mehr als nur ein einfacher Stecker. Seine Konstruktion wurde mit Blick auf maximale Leistung und Zuverlässigkeit optimiert.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | IC-Sockel (Integrierter Schaltkreis Sockel) |
| Polanzahl | 20 Pins |
| Integrierte Komponente | Abblockkondensator (Typ und Kapazität je nach spezifischem Modell, typischerweise optimiert für die Spannungsversorgung von TTL/CMOS-Bausteinen) |
| Gehäusematerial | Hochtemperaturbeständiges Thermoplast (z.B. PBT – Polybutylenterephthalat), UL94V-0 klassifiziert für Flammwidrigkeit |
| Kontaktmaterial | Phosphorbronze mit einer Beschichtung aus Zinn oder einer Gold-Nickel-Legierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Bemessungsstrom | Typischerweise 1A pro Pin, ausreichend für die meisten Anwendungen mit 20-poligen ICs |
| Bemessungsspannung | Typischerweise 250V AC/DC, abhängig vom integrierten Kondensator und der Gehäusespezifikation |
| Betriebstemperaturbereich | -40°C bis +105°C, gewährleistet Zuverlässigkeit unter verschiedenen Umgebungsbedingungen |
| Isolationswiderstand | > 1000 MΩ bei 500V DC |
| Durchschlagsspannung | > 700V AC für 1 Minute |
Anwendungsgebiete und Integration in Ihre Projekte
Der GS-KO 20P IC-Sockel mit Abblockkondensator eröffnet eine Vielzahl von Anwendungsmöglichkeiten, bei denen Signalintegrität und Stabilität oberste Priorität haben. Seine präzise Funktionalität macht ihn zur ersten Wahl für:
- Entwicklung von Prototypen und Testschaltungen: Ermöglicht das einfache Einsetzen und Austauschen von ICs während der Entwicklungsphase, ohne Lötverbindungen brechen zu müssen, und gewährleistet dabei von Anfang an eine saubere Stromversorgung.
- Industrielle Steuerungen und Automatisierung: In Umgebungen, in denen Vibrationen und elektromagnetische Störungen auftreten können, sorgt die robuste Konstruktion und der integrierte Abblockkondensator für eine zuverlässige Funktion kritischer Komponenten.
- Audio- und Videoverarbeitung: Präzise Signalübertragung ist hier essenziell. Der GS-KO 20P minimiert Rauschen und Störungen, die die Klang- oder Bildqualität beeinträchtigen könnten.
- Messtechnik und Sensorik: Bei empfindlichen Messungen und der Verarbeitung von Sensorsignalen ist eine störungsfreie Stromversorgung unerlässlich für genaue Ergebnisse.
- DIY-Elektronikprojekte: Für anspruchsvolle Hobbyisten, die ihre Schaltungen auf ein professionelles Niveau heben möchten, bietet der GS-KO 20P eine deutliche Verbesserung in Bezug auf Stabilität und Zuverlässigkeit.
- Reparatur und Wartung: Ermöglicht den einfachen Austausch von defekten ICs in bestehenden Geräten, um deren Lebensdauer zu verlängern.
Durch die Integration des Abblockkondensators direkt im Sockel entfällt die Notwendigkeit, diesen separat auf der Platine zu platzieren. Dies spart nicht nur wertvollen Platz auf der Leiterplatte, sondern minimiert auch das Risiko von Layout-Fehlern, die bei der Platzierung von Kondensatoren neben dem IC auftreten können. Die kurze Signalweglänge des integrierten Kondensators zur Stromversorgung des ICs maximiert seine Effektivität bei der Unterdrückung von Störsignalen.
FAQ – Häufig gestellte Fragen zu GS-KO 20P – IC-Sockel, 20-polig, mit Abblockkondensator
Was ist der Hauptvorteil des integrierten Abblockkondensators im GS-KO 20P?
Der Hauptvorteil des integrierten Abblockkondensators ist die signifikante Reduzierung von hochfrequenten Störungen und Spannungsspitzen, die von der Stromversorgung des ICs ausgehen oder durch externe Faktoren verursacht werden. Dies führt zu einer stabileren Betriebsspannung, verbessert die Signalintegrität und erhöht die Lebensdauer des ICs.
Welche Art von ICs sind für den GS-KO 20P geeignet?
Der GS-KO 20P ist für alle 20-poligen integrierten Schaltungen (ICs) konzipiert. Dies umfasst eine breite Palette von Logik-ICs, Mikrocontrollern, Operationsverstärkern und anderen Bauteilen, die in einer 20-poligen DIL-Bauform (Dual In-line Package) erhältlich sind.
Wie unterscheidet sich der GS-KO 20P von einem Standard-IC-Sockel ohne Abblockkondensator?
Im Gegensatz zu Standard-IC-Sockeln, bei denen der Abblockkondensator separat auf der Platine montiert werden muss, ist der GS-KO 20P bereits werkseitig mit einem optimierten Abblockkondensator ausgestattet. Dies spart Platz, vereinfacht das Design und minimiert Fehlerquellen bei der Montage, während gleichzeitig eine effektivere Entkopplung gewährleistet wird.
Ist der integrierte Abblockkondensator austauschbar?
Nein, der integrierte Abblockkondensator ist fest mit dem Sockel verbunden und nicht austauschbar. Er wurde jedoch speziell für die typischen Anforderungen von 20-poligen ICs ausgewählt, um eine optimale Leistung zu erzielen.
Welche Vorteile bietet die robuste Konstruktion des GS-KO 20P?
Die robuste Konstruktion, gefertigt aus hochwertigen Thermoplasten und mit präzisen Kontaktmaterialien, gewährleistet eine sichere und langlebige Verbindung. Sie schützt die IC-Pins vor mechanischer Beschädigung und Oxidation, minimiert den Übergangswiderstand und trägt zu einer zuverlässigen Signalübertragung bei, selbst unter anspruchsvollen Umgebungsbedingungen.
Ist der GS-KO 20P für den Einsatz in industriellen Umgebungen geeignet?
Ja, aufgrund seines Gehäusematerials mit hoher Flammwidrigkeit (UL94V-0), seines breiten Betriebstemperaturbereichs und der robusten Konstruktion ist der GS-KO 20P sehr gut für den Einsatz in industriellen Umgebungen geeignet, wo Zuverlässigkeit und Stabilität kritisch sind.
Wie wird der GS-KO 20P auf der Leiterplatte montiert?
Der GS-KO 20P wird typischerweise durch Lötung auf einer Leiterplatte montiert. Die Pins des Sockels werden durch die vorgesehenen Bohrlöcher geführt und anschließend verlötet, um eine dauerhafte und elektrisch leitfähige Verbindung herzustellen.
