Optimale IC-Integration und Störungsminimierung mit dem GS-KO 16P IC-Sockel

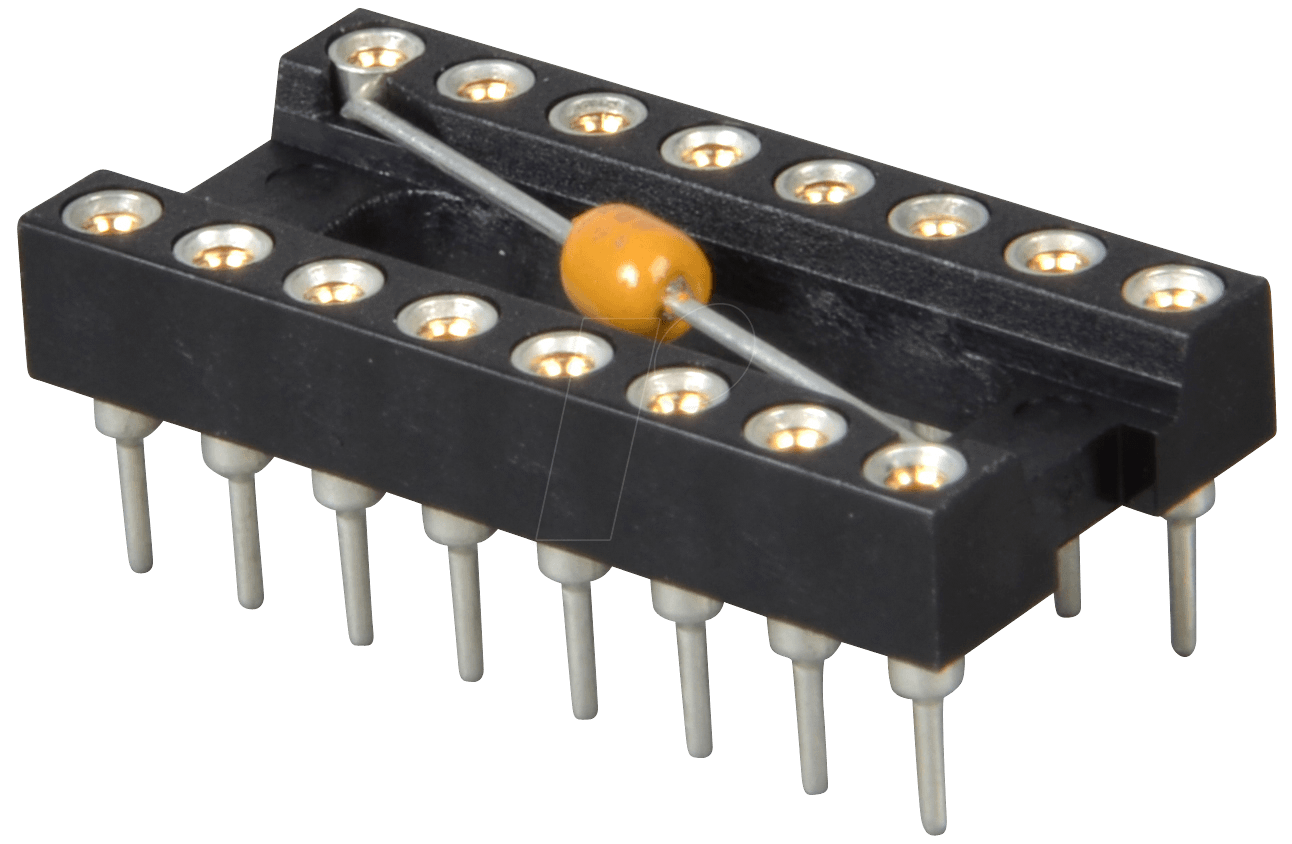

Der GS-KO 16P IC-Sockel mit integriertem Abblockkondensator wurde speziell für Entwickler, Ingenieure und versierte Hobbyisten entwickelt, die eine zuverlässige und störungsfreie Integration von 16-poligen integrierten Schaltungen in ihre Projekte benötigen. Dieses hochentwickelte Bauteil adressiert die Herausforderungen von Rauschunterdrückung und einfacher Austauschbarkeit elektronischer Komponenten direkt bei der Platinenentwicklung, indem es eine elegante All-in-One-Lösung für anspruchsvolle Schaltungsdesigns bietet.
Die Überlegenheit des GS-KO 16P: Mehr als nur ein Standard-Sockel
Im Gegensatz zu einfachen IC-Sockeln, die lediglich eine physische Verbindung ermöglichen, bietet der GS-KO 16P einen entscheidenden Mehrwert durch seinen integrierten Abblockkondensator. Diese Funktionalität ist entscheidend für die Stabilisierung der Stromversorgung von empfindlichen integrierten Schaltungen. Ohne eine adäquate Abblockung können hochfrequente Störsignale und Spannungsspitzen, die durch die Schaltvorgänge des ICs selbst oder durch externe Einflüsse entstehen, zu fehlerhaftem Verhalten, verringerter Leistung oder sogar zur Beschädigung des Bauteils führen. Der GS-KO 16P eliminiert die Notwendigkeit einer separaten Platzierung und Verdrahtung von Abblockkondensatoren auf der Leiterplatte. Dies spart nicht nur wertvollen Platz, sondern minimiert auch das Risiko von Verdrahtungsfehlern und erhöht die Zuverlässigkeit der gesamten Schaltung. Die präzise Kalibrierung des integrierten Kondensators ist auf die typischen Anforderungen von 16-poligen ICs abgestimmt, was eine optimale Performance gewährleistet, die mit einer dezentralen Lösung oft schwer zu erreichen ist.
Technische Raffinesse und Konstruktionsmerkmale
Der GS-KO 16P repräsentiert eine Synthese aus fortschrittlicher Materialwissenschaft und durchdachtem Design, um eine langlebige und leistungsfähige Komponente zu schaffen. Die Auswahl der Materialien spielt eine zentrale Rolle für die elektrische Leitfähigkeit, mechanische Stabilität und thermische Beständigkeit. Die Kontaktflächen sind für eine geringe Übergangsbeständigkeit optimiert, was eine effiziente und verlustarme Signalübertragung garantiert. Dies ist besonders wichtig bei Hochfrequenzanwendungen oder bei der Verarbeitung digitaler Signale mit schnellen Anstiegszeiten. Die robuste Konstruktion des Sockels stellt sicher, dass er auch unter mechanischer Beanspruchung, wie beispielsweise beim Ein- und Ausstecken von ICs, seine Form und Funktionalität beibehält. Die präzise Fertigung der Kontakte gewährleistet einen sicheren und stabilen Sitz des integrierten Schaltkreises, was unerwünschte Wackelkontakte und Signalunterbrechungen verhindert.
Vorteile des integrierten Abblockkondensators
- Signifikante Rauschunterdrückung: Der integrierte Abblockkondensator filtriert effektiv hochfrequente Störungen und Spannungsspitzen direkt an der Stromversorgung des ICs.
- Verbesserte Schaltungsstabilität: Durch die Stabilisierung der Versorgungsspannung wird das fehlerfreie Funktionieren des integrierten Schaltkreises über einen breiteren Betriebsbereich hinweg sichergestellt.
- Platzersparnis auf der Leiterplatte: Die Integration des Kondensators entfällt die Notwendigkeit, externe Kondensatoren separat zu platzieren und zu verdrahten, was wertvollen Platz auf der Platine spart.
- Reduzierung von Verdrahtungsfehlern: Eine geringere Anzahl von Lötpunkten und Verbindungen minimiert das Risiko von Montagefehlern und verbessert die Zuverlässigkeit der gesamten Baugruppe.
- Einfachere Montage und Wartung: Der Sockel vereinfacht den Austausch von ICs erheblich, was den Entwicklungsprozess beschleunigt und die Wartung von Geräten erleichtert.
- Optimierte Leistung: Der speziell abgestimmte Kondensator sorgt für eine optimale Abblockleistung, die auf die Bedürfnisse typischer 16-poliger ICs zugeschnitten ist.
Einsatzgebiete und Anwendungsbereiche
Der GS-KO 16P IC-Sockel findet breite Anwendung in verschiedenen Sektoren der Elektronikentwicklung und -fertigung. Sein primärer Zweck ist die Verbesserung der Zuverlässigkeit und Leistung von Schaltungen, die integrierte Schaltungen mit 16 Pins verwenden. Dazu gehören beispielsweise Mikrocontroller, spezielle Logikbausteine, Spannungsregler, Operationsverstärker oder Treiber-ICs, die in einer Vielzahl von Geräten eingesetzt werden:
- Industrielle Automatisierung: Steuerungsplatinen, Sensorik-Interfaces und Regelungseinheiten profitieren von der erhöhten Stabilität und Zuverlässigkeit.
- Prototypenentwicklung und Forschung: In Laboren und Entwicklungsabteilungen ermöglicht der Sockel schnelle und unkomplizierte Anpassungen und Tests von Schaltungsdesigns.
- Embedded Systems: Kompakte und leistungsfähige eingebettete Systeme, bei denen Platz und Störanfälligkeit kritische Faktoren sind, werden durch diesen Sockel aufgewertet.
- Messtechnik: Präzisionsinstrumente und Testgeräte, die auf exakte und stabile Messungen angewiesen sind, werden von der verbesserten Signalintegrität profitieren.
- Unterhaltungselektronik: Audio- und Videoverarbeitung, Netzteil-Schaltungen und Kommunikationsmodule in komplexen Geräten.
- Hobby-Elektronik: Fortgeschrittene Projekte, bei denen eine hohe Zuverlässigkeit und einfache Handhabung im Vordergrund stehen.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | IC-Sockel mit integriertem Abblockkondensator |
| Pin-Anzahl | 16 polig |
| Integrierter Kondensator | Abblockkondensator zur Netzteilstabilisierung |
| Material (Kontakte) | Hochleitfähige Legierung, vergoldete Oberfläche für Korrosionsbeständigkeit und geringe Übergangsbeständigkeit |
| Material (Gehäuse) | Hochtemperatur-thermoplastischer Kunststoff, UL94V-0 klassifiziert für Flammwidrigkeit |
| Elektrische Eigenschaften (Kondensator) | Typische Kapazität und Spannungsfestigkeit abgestimmt auf die Anforderungen von 16-poligen ICs (genaue Werte können je nach Charge leicht variieren, stets auf optimale Abblockleistung ausgelegt) |
| Mechanische Stabilität | Robuste Konstruktion für sicheren Halt und Schutz des ICs |
| Temperaturbereich | Geeignet für Standard-Löt- und Betriebstemperaturen in der Elektronikfertigung (-40°C bis +105°C) |
| Design-Merkmale | Verpolungsschutz durch Schlüsselkerben am Sockelgehäuse zur korrekten Ausrichtung des ICs |
| Montage | Lötbar auf Standard-Leiterplatten (PCB) |
FAQ – Häufig gestellte Fragen zu GS-KO 16P – IC-Sockel, 16-polig, mit Abblockkondensator
Was genau ist die Funktion des integrierten Abblockkondensators?
Der integrierte Abblockkondensator ist eine Schlüsselkomponente zur Glättung und Stabilisierung der Stromversorgung des integrierten Schaltkreises (IC). Er absorbiert hochfrequente Störungen und Spannungsspitzen, die durch die Schaltvorgänge des ICs selbst oder durch externe Einflüsse verursacht werden. Dies verhindert, dass diese Störungen das IC beeinträchtigen und zu Fehlfunktionen führen.
Ist der GS-KO 16P Sockel mit allen Arten von 16-poligen ICs kompatibel?
Ja, der GS-KO 16P ist universell für alle integrierten Schaltungen mit einem 16-poligen Gehäuse (DIP-Gehäuse, Dual In-line Package) ausgelegt. Die Pin-Abstände und die Sockelbreite sind standardisiert. Die genaue Pin-Belegung des ICs muss jedoch beachtet werden, um eine korrekte Verbindung sicherzustellen.
Muss ich zusätzliche Kondensatoren auf der Platine verwenden, wenn ich den GS-KO 16P nutze?
In den meisten Fällen reicht der integrierte Abblockkondensator für eine optimale Funktion aus, da er speziell für die Herausforderungen von 16-poligen ICs konzipiert wurde. In extrem rauschbehafteten Umgebungen oder bei besonders empfindlichen Schaltungen kann es jedoch sinnvoll sein, zusätzliche Entkopplungskondensatoren in der Nähe des Sockels zu platzieren, um die Rauschunterdrückung weiter zu optimieren.
Wie wird der IC in den Sockel eingesetzt und welche Vorsichtsmaßnahmen sind zu beachten?
Der IC wird vorsichtig in die vorgesehenen Schlitze des Sockels gedrückt. Achten Sie auf die korrekte Ausrichtung des ICs anhand der Kerben am Sockel und der Markierung auf dem IC selbst, um eine Verpolung zu vermeiden. Üben Sie gleichmäßigen Druck auf beide Seiten des ICs aus, um Beschädigungen zu verhindern.
Welche Vorteile bietet die Verwendung eines IC-Sockels gegenüber direktem Löten des ICs auf die Platine?
Die Hauptvorteile sind die erleichterte Austauschbarkeit und Wartung des ICs. Ein Sockel ermöglicht es, defekte oder zu aktualisierende ICs einfach und ohne Lötarbeiten auszutauschen. Dies beschleunigt den Entwicklungsprozess, vereinfacht die Fehlersuche und erhöht die Langlebigkeit von Geräten, da der IC wiederholt eingesetzt und entfernt werden kann, ohne die Leiterplatte zu beschädigen.
Besteht die Gefahr von schlechten Kontakten oder Wackelkontakten mit diesem Sockel?
Der GS-KO 16P ist mit hochwertigen Kontakten gefertigt, die für einen festen und zuverlässigen Sitz des ICs sorgen. Die präzise Konstruktion und die Verwendung korrosionsbeständiger Materialien minimieren das Risiko von schlechten Kontakten. Solange der IC korrekt eingesetzt wird und der Sockel nicht übermäßig mechanischer Belastung ausgesetzt ist, ist die Kontaktstabilität gewährleistet.
Aus welchem Material sind die Kontakte gefertigt und warum ist das wichtig?
Die Kontakte sind aus einer hochleitfähigen Legierung gefertigt und häufig vergoldet. Die Vergoldung ist entscheidend, da sie Korrosion verhindert, was die Lebensdauer des Sockels verlängert und eine geringe Übergangsbeständigkeit sicherstellt. Eine geringe Übergangsbeständigkeit ist essenziell für eine effiziente Signalübertragung und die Vermeidung von Leistungsverlusten, insbesondere bei hochfrequenten Anwendungen.
