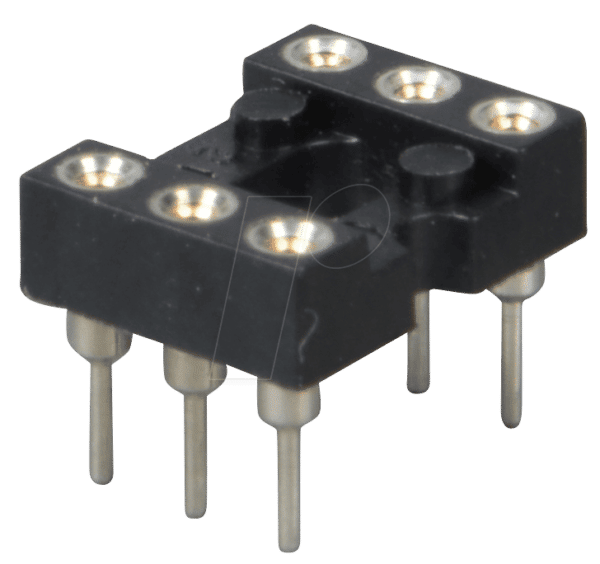

GS 6P – Der Superflache 6-Pin IC-Sockel für Präzisionsanwendungen
Der GS 6P IC-Sockel ist die ideale Lösung für Elektronikentwickler und versierte Hobbyisten, die eine zuverlässige und platzsparende Verbindung für ihre 6-poligen integrierten Schaltungen benötigen. Speziell entwickelt, um die Herausforderungen kompakter Designs zu meistern, bietet dieser Sockel eine überlegene Alternative zu traditionellen Lötmethoden oder sperrigeren Sockelvarianten, indem er eine stabile und doch extrem flache Montage ermöglicht.
Präzisionsfertigung für Maximale Performance
Die Entwicklung des GS 6P IC-Sockels konzentriert sich auf die Bereitstellung einer Verbindung, die sowohl elektrisch als auch mechanisch höchsten Ansprüchen genügt. Die präzise Geometrie und die hochwertigen Materialien stellen sicher, dass Ihre empfindlichen ICs sicher und stabil in ihrer Fassung gehalten werden. Im Vergleich zu Standard-IC-Sockeln, die oft eine signifikante Bauhöhe aufweisen und die Dichte auf Leiterplatten limitieren können, ermöglicht die superflache Konstruktion des GS 6P eine deutlich kompaktere Bestückung. Dies ist gerade in der modernen Elektronikentwicklung, wo jeder Millimeter zählt, ein entscheidender Vorteil.
Überlegene Materialwahl und Konstruktion
Der Kern der Überlegenheit des GS 6P liegt in seiner durchdachten Konstruktion und der sorgfältigen Auswahl der Materialien. Die gedrehte Ausführung der Pins gewährleistet eine optimale Kontaktfläche und geringe Übergangswiderstände, was für die Signalintegrität unerlässlich ist. Die Vergoldung der Kontakte bietet nicht nur exzellenten Korrosionsschutz, sondern auch eine dauerhaft geringe Impedanz, selbst unter anspruchsvollen Umgebungsbedingungen.
Herausragende Vorteile des GS 6P IC-Sockels
- Platzersparnis: Die superflache Bauweise minimiert die benötigte Höhe auf der Leiterplatte, was den Einsatz in flachen Gehäusen und mehrlagigen Designs revolutioniert.
- Zuverlässige Verbindung: Gedrehte Kontakte sorgen für einen stabilen und sicheren Halt des ICs sowie für eine optimale elektrische Leitfähigkeit über die gesamte Lebensdauer.
- Korrosionsbeständigkeit: Die hochwertige Vergoldung schützt die Kontaktflächen effektiv vor Oxidation und anderen Umwelteinflüssen, was die Langzeitzuverlässigkeit erhöht.
- Einfache Montage und Demontage: Ermöglicht einen schnellen und unkomplizierten Austausch von ICs, was insbesondere bei Prototyping und Fehlersuche von unschätzbarem Wert ist.
- Signalintegrität: Geringe Übergangswiderstände und eine stabile Kontaktierung tragen maßgeblich zur Aufrechterhaltung der Signalqualität bei.
- Vielseitige Anwendung: Ideal für eine breite Palette von Anwendungen in der Mikroelektronik, Sensorik und Datenverarbeitung, wo Präzision und Zuverlässigkeit an erster Stelle stehen.
Detaillierte Produkteigenschaften
| Merkmal | Beschreibung |
|---|---|
| Produktname | GS 6P – IC-Sockel |
| Pin-Anzahl | 6-polig |
| Bauform | Superflach |
| Kontaktbearbeitung | Gedreht |
| Kontaktmaterial | Hochwertige Legierung mit Goldbeschichtung |
| Gehäusematerial | Hochtemperatur-Kunststoff für Löt- und Betriebstemperaturen |
| Isolationswiderstand | Exzellente Isolation zur Vermeidung von Kriechströmen, spezifiziert für den professionellen Einsatz |
| Betriebstemperaturbereich | Optimiert für eine breite Palette von elektronischen Umgebungen, von Labortests bis zu industriellen Anwendungen |
| Lötbarkeit | Konstruiert für einfache und sichere Lötverbindungen auf Standard-Leiterplattenmaterialien |
Anwendungsbereiche für den GS 6P
Der GS 6P IC-Sockel ist eine Komponente, die in vielfältigen elektronischen Systemen zum Einsatz kommt. Seine primäre Funktion ist die Bereitstellung einer lösbaren Verbindung für integrierte Schaltungen. Dies ist essentiell in Bereichen, wo Flexibilität bei der Komponentenauswahl oder Austauschbarkeit erforderlich ist. Denken Sie an die Entwicklung von Prototypen, wo verschiedene IC-Varianten getestet werden müssen, oder an Wartungsarbeiten, bei denen defekte Komponenten schnell ersetzt werden müssen, ohne die gesamte Platine neu bestücken zu müssen. Die superflache Bauform macht ihn besonders geeignet für Anwendungen mit begrenztem Bauraum, wie beispielsweise in tragbaren Geräten, medizinischer Technologie, Automotive-Elektronik oder spezialisierter Messtechnik. Die gedrehten, vergoldeten Pins gewährleisten dabei eine herausragende elektrische Performance, die für hochfrequente Signale oder empfindliche Analogschaltungen von entscheidender Bedeutung ist, um Signalverluste und Rauschen zu minimieren.
Technische Spezifikationen und Vorteile im Detail
Die Gedrehten Kontakte des GS 6P bieten gegenüber gestanzten Kontakten signifikante Vorteile. Durch das Drehen des Materials entsteht eine präzisere zylindrische Form, die eine gleichmäßigere und tiefere Kontaktierung mit den Beinchen des ICs ermöglicht. Dies reduziert die Wahrscheinlichkeit von Wackelkontakten und sorgt für eine stabile elektrische Verbindung über einen langen Zeitraum. Die Goldbeschichtung ist nicht nur ein Indikator für Qualität, sondern erfüllt eine kritische Funktion. Gold ist ein Edelmetall, das extrem resistent gegenüber Korrosion ist. Dies schützt die empfindlichen Kontaktflächen vor Oxidation, die die elektrische Leitfähigkeit mit der Zeit beeinträchtigen würde. Insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder aggressiven chemischen Dämpfen ist diese Eigenschaft unerlässlich für die Langlebigkeit der Verbindung. Die superflache Bauweise ist ein Resultat der intelligenten Gehäusedesign. Anstatt auf eine Erhöhung zu setzen, nutzt der GS 6P eine kompakte Formgebung, die den IC nur minimal über die Oberfläche der Leiterplatte erhebt. Dies vereinfacht das Design von Mehrlagen-Leiterplatten, da die Höhe der Bauteile aufeinander abgestimmt werden kann, ohne dass es zu Kollisionen zwischen den Lagen kommt. Die Auswahl des Gehäusematerials, typischerweise ein thermisch stabiles Polymer, ist ebenfalls von Bedeutung. Es muss den hohen Temperaturen standhalten, die beim Lötprozess entstehen, und gleichzeitig auch im Betriebstemperaturbereich des ICs stabil bleiben, ohne sich zu verformen oder zu zersetzen.
FAQ – Häufig gestellte Fragen zu GS 6P – IC-Sockel, 6-polig, superflach, gedreht, vergold.
Wie wird der GS 6P IC-Sockel auf der Leiterplatte montiert?
Der GS 6P IC-Sockel wird typischerweise durch Reflow-Löten oder Wellenlöten auf der Leiterplatte befestigt. Die Pins werden durch die vorgesehenen Lötpads auf der Platine geführt und verlötet, wodurch eine dauerhafte elektrische und mechanische Verbindung entsteht.
Was bedeutet „gedreht“ bei den Kontakten und welche Vorteile hat das?
Gedrehte Kontakte werden aus einem Vollmaterial gefertigt und durch ein Drehverfahren in ihre Form gebracht. Dies resultiert in einer höheren Präzision, besseren mechanischen Stabilität und einer gleichmäßigeren Kontaktfläche im Vergleich zu gestanzten Kontakten. Die Vorteile sind eine zuverlässigere Verbindung, geringere Übergangswiderstände und eine längere Lebensdauer.
Warum ist die Goldbeschichtung wichtig für diesen IC-Sockel?
Die Goldbeschichtung bietet exzellenten Korrosionsschutz und verhindert Oxidation der Kontaktflächen. Dies gewährleistet eine stabile und niederimpedante Verbindung über die Zeit, was für die Signalintegrität und die Zuverlässigkeit des Systems entscheidend ist, insbesondere in anspruchsvollen Umgebungen.
Für welche Art von ICs ist der GS 6P am besten geeignet?
Der GS 6P ist ideal für alle 6-poligen ICs, die eine lösbare und platzsparende Montage erfordern. Dies umfasst eine breite Palette von Logik-ICs, Sensoren, kleinen Mikrocontrollern oder speziellen Treiberschaltungen, bei denen die superflache Bauform einen Vorteil darstellt.
Kann der GS 6P auch in rauen Umgebungsbedingungen eingesetzt werden?
Ja, dank der hochwertigen Materialien, der gedrehten und vergoldeten Kontakte sowie des thermisch stabilen Gehäuses ist der GS 6P für den Einsatz in einer Vielzahl von Umgebungsbedingungen geeignet, einschließlich jener mit moderater Feuchtigkeit oder Temperaturschwankungen.
Welche Leiterplattendicke unterstützt der GS 6P typischerweise?
Der GS 6P ist für die Montage auf Standard-Leiterplattendicken ausgelegt, die in der Elektronikfertigung üblich sind. Die genauen Spezifikationen bezüglich der Leiterplattendicke können je nach spezifischer Produktvariante variieren, sind aber in der Regel auf gängige PCB-Dicken abgestimmt, um eine optimale Kompatibilität zu gewährleisten.
Gibt es eine maximale Strombelastbarkeit für die Pins des GS 6P?
Die maximale Strombelastbarkeit hängt von verschiedenen Faktoren ab, einschließlich der Pin-Geometrie, des Materials und der Umgebungstemperatur. Für präzise Werte zur maximalen Strombelastbarkeit verweisen wir auf das technische Datenblatt des Herstellers, welches detaillierte elektrische Parameter für den GS 6P enthält.
