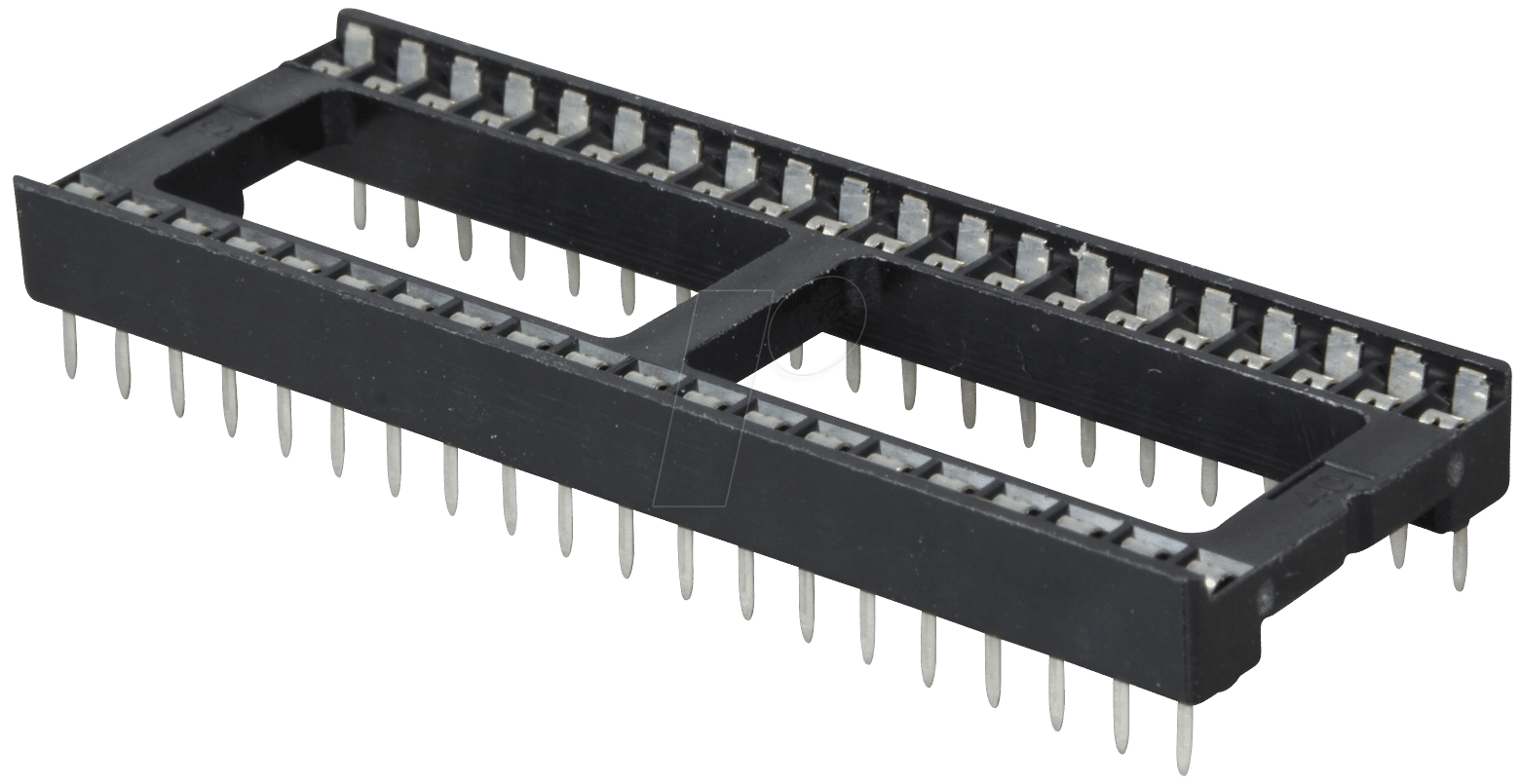

GS 40 – IC-Sockel, 40-polig, doppelter Federkontakt: Zuverlässige Verbindung für anspruchsvolle Elektronikprojekte
Für Entwickler, Hobbyisten und professionelle Techniker, die auf eine stabile und sichere Integration von DIP-ICs in ihre Schaltungen angewiesen sind, bietet der GS 40 IC-Sockel eine überlegene Lösung. Er eliminiert die Risiken einer direkten Lötverbindung, wie thermische Belastung des empfindlichen Chips oder unzuverlässige Kontakte, und ermöglicht gleichzeitig einen einfachen Austausch und Testen von integrierten Schaltkreisen. Dieser 40-polige Sockel mit doppeltem Federkontakt ist die ideale Wahl für Projekte, bei denen Langlebigkeit, Wartungsfreundlichkeit und Signalintegrität im Vordergrund stehen.
Herausragende Kontakttechnologie für maximale Zuverlässigkeit
Der entscheidende Vorteil des GS 40 IC-Sockels liegt in seiner innovativen doppelten Federkontakttechnologie. Im Gegensatz zu einfachen Einzelfederkontakten, die anfällig für Verschleiß und Verbiegung sein können, gewährleistet die doppelte Federung einen konstanten und sicheren Anpressdruck auf die IC-Pins. Dies minimiert das Risiko von Kontaktunterbrechungen, Signalrauschen und Kurzschlüssen, selbst unter vibrierenden oder thermisch anspruchsvollen Bedingungen. Diese fortschrittliche Konstruktion macht den GS 40 zur überlegenen Wahl gegenüber Standard-IC-Sockeln und garantiert eine langanhaltende, störungsfreie Funktion Ihrer Elektronik.
Präzision und Materialqualität vereint
Bei der Entwicklung des GS 40 IC-Sockels standen höchste Ansprüche an Präzision und Langlebigkeit im Fokus. Die Gehäusematerialien sind sorgfältig ausgewählt, um thermische und mechanische Belastungen optimal zu widerstehen. Die interne Kontaktierung ist darauf ausgelegt, eine geringe Übergangswiderstand zu gewährleisten, was für die Signalqualität und Energieeffizienz moderner elektronischer Schaltungen unerlässlich ist. Jede Komponente wird unter strengen Qualitätskontrollen gefertigt, um die Konsistenz und Zuverlässigkeit über die gesamte Produktionscharge hinweg zu sichern.
Vorteile des GS 40 – IC-Sockel, 40-polig, doppelter Federkontakt
- Sicherer und stabiler Kontakt: Die doppelte Federkontakttechnologie sorgt für einen permanenten, vibrationsresistenten Anschluss der IC-Pins, was Signalinstabilität und Ausfälle verhindert.
- Schutz des ICs: Schützt empfindliche integrierte Schaltkreise vor der thermischen Belastung und potenziellen Beschädigungen durch direkte Lötprozesse.
- Einfache Wartung und Austausch: Ermöglicht das schnelle und unkomplizierte Einsetzen und Entfernen von ICs für Tests, Debugging oder Upgrades, ohne die Platine zu beschädigen.
- Minimierung von Übergangswiderständen: Hochwertige Materialien und präzise Fertigung garantieren niedrige Übergangswiderstände für optimale Signalintegrität.
- Robuste Konstruktion: Gehäusematerialien sind wärmebeständig und mechanisch stabil, um auch in anspruchsvollen Umgebungen eine lange Lebensdauer zu gewährleisten.
- Breite Anwendungskompatibilität: Universell einsetzbar für alle 40-poligen DIP-ICs in verschiedensten elektronischen Applikationen.
- Verbesserte Lötbarkeit des Sockels: Die Sockelkontakte sind für eine optimale Lötbarkeit auf der Leiterplatte ausgelegt, was die Montage erleichtert und die Zuverlässigkeit der Verbindung erhöht.
Technische Spezifikationen des GS 40 IC-Sockels
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | IC-Sockel |
| Modellnummer | GS 40 |
| Anzahl der Pins | 40 |
| Kontaktart | Doppelter Federkontakt (Double Leaf Spring) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder ähnliches thermoplastisches Polymer) |
| Kontaktmaterial | Vergoldetes Phosphorbronze oder Berylliumkupfer für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Pin-Rastermaß | Standard 0.1 Zoll (2.54 mm) |
| Betriebstemperaturbereich | –40°C bis +105°C (typisch, abhängig vom genauen Material und Herstellerspezifikation) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500V DC |
| Durchschlagsfestigkeit | ≥ 500 V AC/min |
| Mechanische Lebensdauer | Mindestens 1000 Steckzyklen für den IC-Kontakt |
| Lötfähigkeit der Sockelpins | Optimiert für Wellen- und Handlötverfahren |
| Konformität | RoHS-konform (sofern nicht anders angegeben) |
Einsatzbereiche und Anwendungsfelder
Der GS 40 IC-Sockel findet breite Anwendung in verschiedenen Sektoren der Elektronikentwicklung und -fertigung. Seine Robustheit und zuverlässige Kontaktierung machen ihn zur idealen Wahl für:
- Prototyping und Entwicklung: Schneller Austausch von ICs zur Fehlersuche und Leistungsoptimierung auf Entwicklungsplatinen.
- Automobilindustrie: Einsatz in Steuergeräten und Sensorik, wo Vibrationen und Temperaturschwankungen üblich sind.
- Industrielle Steuerungstechnik: Zuverlässige Integration von Mikrocontrollern und Logikbausteinen in rauen Umgebungen.
- Telekommunikation: Sicherstellung stabiler Verbindungen in Netzwerkkomponenten und Sendeanlagen.
- Medizintechnik: Wo höchste Zuverlässigkeit und leichte Austauschbarkeit für Wartungszwecke entscheidend sind.
- Forschung und Lehre: Ermöglicht einfaches Experimentieren und Lehren mit integrierten Schaltkreisen.
- Audio- und Videotechnik: Für hochwertige Signalverarbeitung, bei der Signalintegrität von größter Bedeutung ist.
Die präzise Passform und die qualitativen Kontakte gewährleisten, dass sowohl einfache TTL-ICs als auch komplexe Mikrocontroller und Speicherbausteine mit 40 Pins sicher und effizient betrieben werden können. Die Auswahl des richtigen Sockels ist entscheidend für die Gesamtzuverlässigkeit und Langlebigkeit eines elektronischen Geräts, und der GS 40 erfüllt diese Anforderungen mit Bravour.
FAQ – Häufig gestellte Fragen zu GS 40 – IC-Sockel, 40-polig, doppelter Federkontakt
Was unterscheidet den GS 40 von einem Standard-IC-Sockel?
Der GS 40 verwendet eine doppelte Federkontakttechnologie, die einen wesentlich stabileren und zuverlässigeren Kontakt zu den IC-Pins gewährleistet als herkömmliche Einzelfederkontakte. Dies reduziert das Risiko von Kontaktproblemen, insbesondere unter mechanischer Beanspruchung.
Ist der GS 40 auch für Hochfrequenzanwendungen geeignet?
Die präzise Fertigung und die hochwertigen Kontaktmaterialien mit geringem Übergangswiderstand machen den GS 40 auch für viele Hochfrequenzanwendungen geeignet. Für extrem kritische HF-Schaltungen sind jedoch oft spezielle Sockeltypen mit optimierter Impedanzkontrolle zu empfehlen.
Wie werden die IC-Pins am besten in den GS 40 eingesetzt?
Die IC-Pins sollten vorsichtig und gerade in die Öffnungen des Sockels eingeführt werden. Achten Sie darauf, die Pins nicht zu verbiegen, um Beschädigungen des ICs oder des Sockels zu vermeiden. Ein leichter Druck genügt, um die doppelten Federkontakte zu greifen.
Welche Art von Lötprozess wird für die Montage des GS 40 auf der Leiterplatte empfohlen?
Der GS 40 ist für gängige Lötverfahren wie Wellenlöten und manuelles Löten optimiert. Die Pins sind so konzipiert, dass sie eine gute Benetzung mit Lötmittel ermöglichen und eine starke, dauerhafte Verbindung zur Leiterplatte herstellen.
Kann der GS 40 IC-Sockel für den Einsatz in Fahrzeugen verwendet werden?
Ja, aufgrund seiner robusten Konstruktion, der thermischen Beständigkeit und der zuverlässigen Kontaktsicherheit ist der GS 40 sehr gut für den Einsatz in anspruchsvollen Umgebungen wie im Automobilbereich geeignet, wo Vibrationen und Temperaturschwankungen auftreten.
Was bedeutet die Angabe „Doppelter Federkontakt“?
Ein doppelter Federkontakt besteht aus zwei übereinanderliegenden Federelementen, die jeweils auf einen IC-Pin drücken. Diese Konstruktion bietet eine höhere Kontaktkraft, verbesserte elektrische Leitfähigkeit und eine höhere Toleranz gegenüber Pin-Variationen im Vergleich zu einfachen Einzelfederkontakten.
Wie schütze ich die Kontakte des GS 40 vor Oxidation?
Die Kontaktflächen des GS 40 sind in der Regel vergoldet, was einen exzellenten Schutz vor Oxidation und Korrosion bietet und eine langfristig stabile elektrische Verbindung gewährleistet. Eine fachgerechte Lagerung fernab von Feuchtigkeit und aggressiven Chemikalien unterstützt dies zusätzlich.
