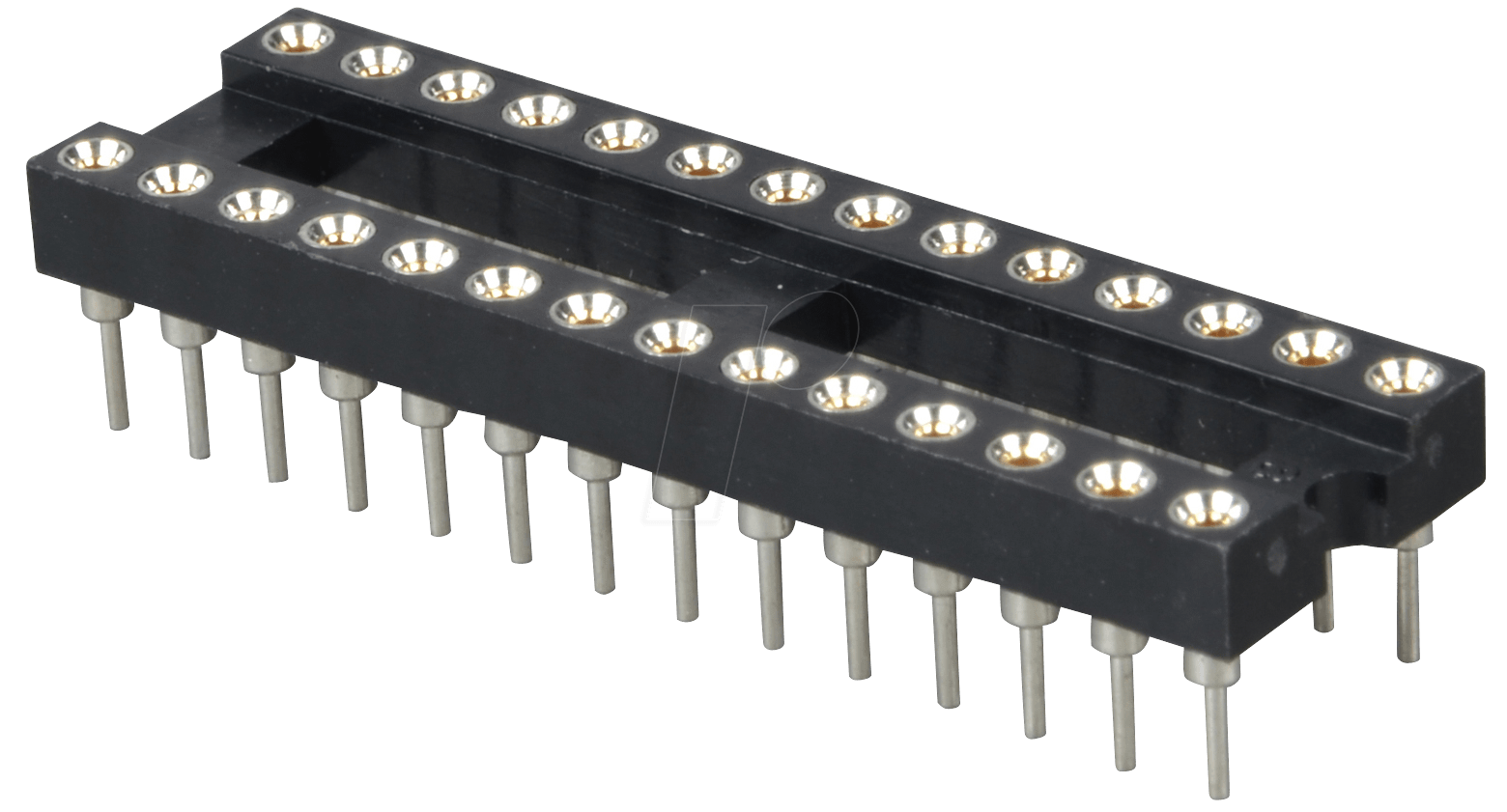

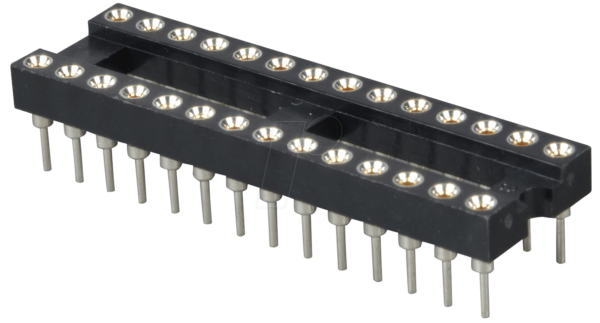

Präzisions-IC-Sockel: GS 28P-S – Maximale Leistung auf minimalstem Raum
Der GS 28P-S IC-Sockel ist die ideale Lösung für Elektronikentwickler und Systemintegratoren, die eine robuste und platzsparende Anbindung für 28-polige integrierte Schaltungen (ICs) benötigen. Speziell konzipiert für Anwendungen mit hoher Bauteildichte und kritischen Platzverhältnissen, minimiert dieser Sockel Montagefehler und gewährleistet eine zuverlässige elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
Überlegene Konstruktion für anspruchsvolle Anwendungen
Im Vergleich zu herkömmlichen IC-Sockeln bietet der GS 28P-S signifikante Vorteile in puncto Bauhöhe und mechanischer Stabilität. Seine superflache Bauweise ermöglicht die Integration in Geräte, bei denen jede Millimeterhöhe zählt, was ihn zur ersten Wahl für kompakte Steuerungsmodule, mobile Elektronik und flache Gehäuse macht. Die präzise gefertigten, gedrehten Kontakte sorgen für einen sicheren und niederohmigen Kontakt mit den IC-Beinchen, was Signalintegrität und Langzeitstabilität garantiert. Die schmale Bauform erlaubt zudem eine engere Bestückung von Leiterplatten und optimiert so die Raumnutzung im gesamten System.
Herausragende Merkmale des GS 28P-S IC-Sockels
- Superflaches Profil: Reduziert die Gesamthöhe Ihrer Baugruppen erheblich und ermöglicht den Einsatz in sehr flachen Gerätedesigns.
- Gedrehte Präzisionskontakte: Bieten eine hohe Kontaktzuverlässigkeit und geringen Übergangswiderstand für optimale elektrische Performance.
- Schmale Bauweise: Ermöglicht eine dichtere Leiterplattenbestückung und maximiert die Effizienz der verfügbaren Fläche.
- Robuste Gehäusekonstruktion: Gewährleistet Langlebigkeit und Beständigkeit gegenüber mechanischer Beanspruchung und Umwelteinflüssen.
- Einfache Montage und Demontage: Vereinfacht den Austausch von ICs und beschleunigt den Entwicklungsprozess.
- Hohe Zuverlässigkeit: Entwickelt für professionelle Anwendungen, bei denen Ausfälle keine Option sind.
Technische Spezifikationen und Materialqualität
Der GS 28P-S IC-Sockel zeichnet sich durch seine hochwertigen Materialien und seine präzise Fertigung aus. Das Gehäusematerial besteht aus einem thermoplastischen Kunststoff, der speziell für seine elektrischen Isoliereigenschaften und seine mechanische Festigkeit ausgewählt wurde. Diese Eigenschaften sind entscheidend für die Langlebigkeit und die Zuverlässigkeit des Sockels, insbesondere in Umgebungen mit potenziell erhöhten Temperaturen oder chemischen Einwirkungen. Die Kontakte sind aus einer hochleitfähigen Legierung gefertigt, die eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit aufweist. Die Oberflächenveredelung der Kontakte, üblicherweise eine Gold- oder Zinnbeschichtung, schützt vor Oxidation und gewährleistet eine stabile Verbindung über viele Zyklen hinweg.
| Merkmal | Beschreibung |
|---|---|
| Anzahl der Pins | 28 |
| Bauform | Superflach, schmal |
| Kontaktart | Gedrehte Präzisionskontakte |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT oder PA), UL94V-0 klassifiziert |
| Kontaktmaterial | Messing oder Phosphorbronze, veredelt (z.B. mit Gold oder Zinn) |
| Abmessungen (typisch) | Höhe: < 5 mm; Breite: < 15 mm; Länge: je nach Pin-Abstand angepasst |
| Betriebstemperaturbereich | -40°C bis +105°C (abhängig vom spezifischen Gehäusematerial) |
| Isolationswiderstand | > 1000 MΩ bei 500 VDC |
Anwendungsbereiche und Integration
Der GS 28P-S IC-Sockel findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung und -produktion. Seine kompakte Bauweise und die hohe Zuverlässigkeit prädestinieren ihn für:
- Industrielle Steuerungen: In SPS-Modulen, Sensoren und Aktuatoren, wo Platzoptimierung entscheidend ist.
- Telekommunikationstechnik: In kompakten Netzwerkkomponenten und Sende-/Empfangsmodulen.
- Medizintechnik: In tragbaren Diagnosegeräten und Überwachungssystemen, die geringe Abmessungen erfordern.
- Automobilindustrie: In Steuergeräten und Infotainmentsystemen, die anspruchsvollen Umgebungsbedingungen standhalten müssen.
- Konsumelektronik: In Hochleistungsgeräten, bei denen Design und Funktionalität im Vordergrund stehen.
- Prototypenentwicklung und Testaufbauten: Zur einfachen und sicheren Integration von ICs während der Entwicklungsphase.
Die Montage auf der Leiterplatte erfolgt üblicherweise durch Lötprozesse, wobei die präzise Positionierung durch integrierte Führungselemente erleichtert wird. Die Sockelkontakte sind so konstruiert, dass sie eine gute Lötbarkeit gewährleisten und eine starke mechanische Verbindung mit der Leiterbahn eingehen.
Haltbarkeit und Langzeitperformance
Die Auswahl an hochwertigen Materialien, insbesondere des Gehäusekunststoffs und der Kontaktlegierung, gewährleistet eine außergewöhnliche Langlebigkeit des GS 28P-S. Die thermoplastischen Materialien sind resistent gegen Feuchtigkeit, Chemikalien und thermische Belastungen, was eine stabile Leistung auch über viele Betriebsjahre sicherstellt. Die gedrehten Kontakte sind bekannt für ihre mechanische Robustheit und ihre Fähigkeit, auch nach wiederholtem Ein- und Ausstecken des ICs einen festen und zuverlässigen Kontakt aufrechtzuerhalten. Dies reduziert das Risiko von Verbindungsfehlern und die Notwendigkeit kostspieliger Wartung oder Reparaturen. Die Oberflächenveredelung der Kontakte, oft eine Hartgoldbeschichtung, minimiert den Übergangswiderstand und verhindert Korrosion, was für die Signalintegrität bei hohen Frequenzen von entscheidender Bedeutung ist.
Sicherer und effizienter IC-Wechsel
Ein wesentlicher Vorteil des GS 28P-S ist die vereinfachte Handhabung integrierter Schaltungen. Anstatt die ICs direkt auf die Leiterplatte zu löten, was einen Austausch im Fehlerfall erschwert und potenziell die Leiterbahn beschädigt, ermöglicht der Sockel ein schnelles und sicheres Einsetzen und Entfernen von ICs. Dies beschleunigt nicht nur den Produktionsprozess, sondern ist auch für Wartungsarbeiten oder Upgrades von unschätzbarem Wert. Die präzise Ausrichtung der Kontakte im Sockel verhindert ein Verbiegen der IC-Pins, ein häufiges Problem bei der direkten Bestückung. Diese Funktionalität ist besonders in Entwicklungslaboren und bei der Produktion von Kleinserien von Vorteil, wo Flexibilität und Effizienz im Vordergrund stehen.
FAQ – Häufig gestellte Fragen zu GS 28P-S – IC-Sockel, 28-polig, superflach, gedreht, schmal
Welche Art von ICs kann ich mit dem GS 28P-S Sockel verwenden?
Der GS 28P-S ist für alle 28-poligen integrierten Schaltungen (ICs) in Dual In-line Package (DIP) Bauform ausgelegt. Dies umfasst eine Vielzahl von Mikrocontrollern, Logikbausteinen, Speicherchips und anderen Funktionsbausteinen.
Ist der Sockel für hohe Temperaturen geeignet?
Ja, das Gehäusematerial ist in der Regel ein Hochtemperatur-Thermoplast (z.B. PBT oder PA) mit einer UL94V-0 Klassifizierung, das für Betriebstemperaturen bis zu 105°C oder höher ausgelegt ist. Dies macht ihn ideal für anspruchsvolle Umgebungen.
Wie beeinflusst die superflache Bauweise die Signalintegrität?
Die superflache Bauweise reduziert die Länge der elektrischen Pfade und minimiert parasitäre Kapazitäten und Induktivitäten. Gepaart mit den gedrehten Präzisionskontakten sorgt dies für eine verbesserte Signalintegrität, insbesondere bei höheren Frequenzen.
Wie wird der Sockel auf der Leiterplatte befestigt?
Die Befestigung erfolgt üblicherweise durch das Löten der Sockelpins auf die entsprechenden Lötpads der Leiterplatte. Die präzise Ausrichtung der Pins erleichtert diesen Prozess.
Was bedeutet „gedrehte Kontakte“?
Gedrehte Kontakte sind maschinell aus einem Draht geformte Präzisionskontakte. Sie bieten eine höhere mechanische Stabilität und eine bessere elektrische Leitfähigkeit im Vergleich zu gestanzten Kontakten, was zu einer zuverlässigeren Verbindung führt.
Ist die Beschichtung der Kontakte wichtig?
Ja, die Beschichtung der Kontakte (typischerweise Gold oder Zinn) ist entscheidend für die Langlebigkeit und die Zuverlässigkeit. Sie schützt vor Oxidation und Korrosion und sorgt für einen niederohmigen Kontakt über lange Zeiträume und viele Einsteckzyklen hinweg.
Gibt es eine maximale Anzahl von Einsteckzyklen für diesen Sockel?
Die genaue Anzahl der Einsteckzyklen hängt vom spezifischen Hersteller und den verwendeten Materialien ab, aber gedrehte Präzisionskontakte in Verbindung mit hochwertigen Beschichtungen bieten in der Regel eine sehr hohe Lebensdauer, oft im Bereich von mehreren hundert bis über tausend Zyklen, ohne signifikante Beeinträchtigung der Kontaktqualität.
