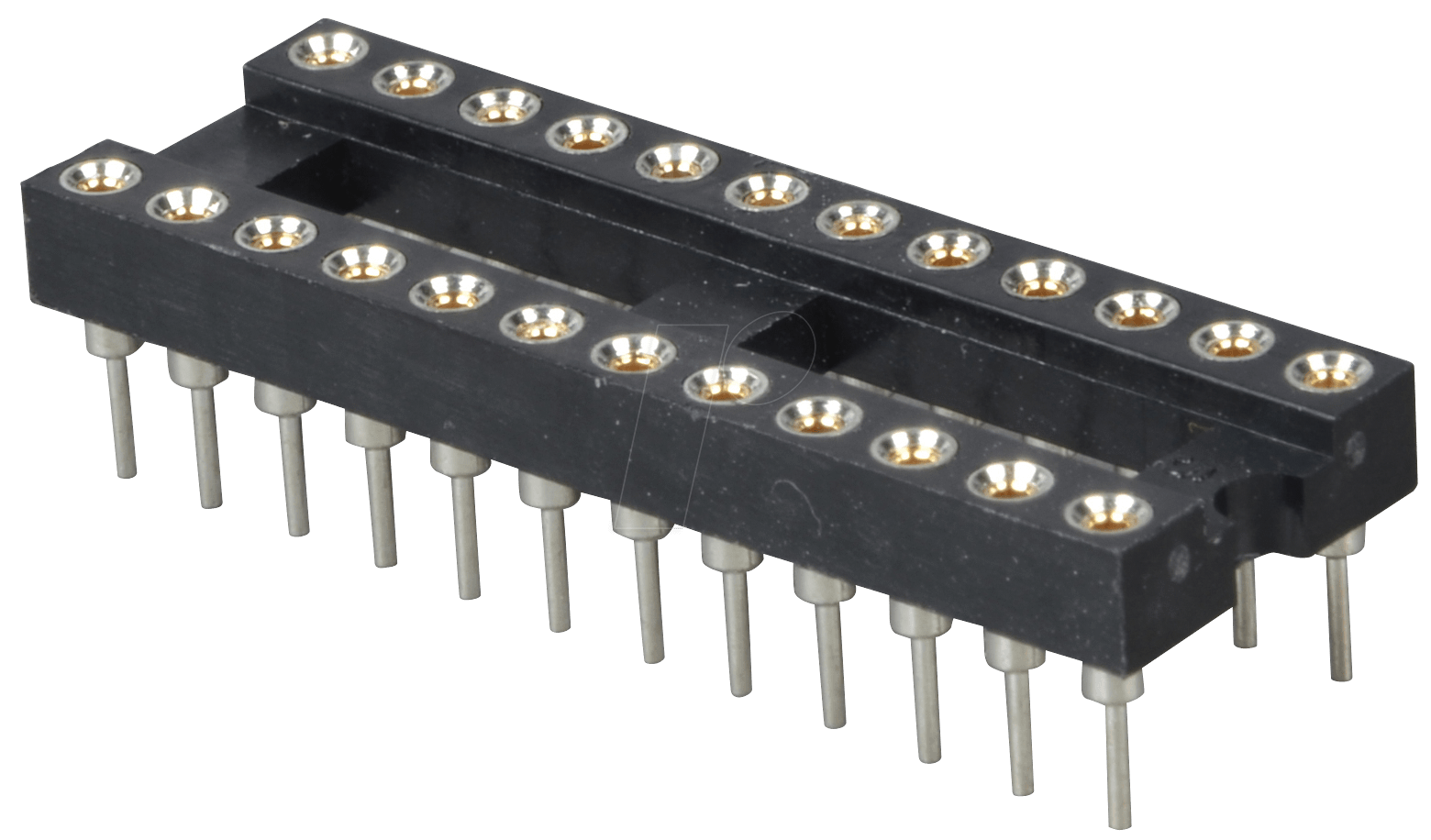

GS 24P-S – IC-Sockel: Maximale Platzersparnis für Ihre Elektronikprojekte
Sie suchen nach einer hochzuverlässigen und platzsparenden Lösung für die Aufnahme Ihrer 24-poligen integrierten Schaltungen (ICs)? Der GS 24P-S IC-Sockel wurde speziell für anspruchsvolle Elektronikentwickler und professionelle Anwender entwickelt, die höchste Präzision und Effizienz auf engstem Raum benötigen. Dieser superflache, gedrehte und schmale Sockel ist die ideale Wahl, wenn es um die einfache Montage, den sicheren Kontakt und die Langlebigkeit Ihrer Schaltungen geht, insbesondere in kompakten Gehäusen oder dicht bestückten Platinen.
Warum der GS 24P-S die überlegene Wahl ist
Im Vergleich zu Standard-IC-Sockeln bietet der GS 24P-S signifikante Vorteile. Seine extrem geringe Bauhöhe minimiert den vertikalen Platzbedarf auf Ihrer Leiterplatte, was ihn prädestiniert für Anwendungen mit hohen Integrationsdichten. Die präzisionsgedrehten Kontakte gewährleisten eine überragende elektrische Leitfähigkeit und einen sicheren Halt für die IC-Pins, selbst unter Vibrationsbelastung. Die schmale Bauweise ermöglicht zudem eine engere Bestückung von Komponenten auf der Platine, was zu einer optimierten Ressourcennutzung und potenziellen Kostenersparnissen führt.
Präzisionsgefertigte Konstruktion für maximale Zuverlässigkeit
Der GS 24P-S zeichnet sich durch seine erstklassige Verarbeitung aus. Jeder Sockel wird aus hochwertigen Materialien gefertigt, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Die Sockelgehäuse bestehen aus einem robusten Thermoplast, das hohe Temperaturen und mechanische Belastungen standhält. Die interne Kontaktierung erfolgt über präzisionsgedrehte Pins aus einer Kupferlegierung, die für ihre exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Diese Pins werden sorgfältig in das Gehäuse eingeführt und bieten einen festen, aber lösbaren Sitz für die IC-Pins.
Hauptvorteile des GS 24P-S IC-Sockels
- Extrem flache Bauform: Spart wertvollen vertikalen Bauraum auf der Leiterplatte, ideal für Low-Profile-Designs.
- Präzisionsgedrehte Kontakte: Bieten einen sicheren und zuverlässigen elektrischen Kontakt, minimieren den Übergangswiderstand und verbessern die Signalintegrität.
- Schmales Profil: Ermöglicht eine dichtere Bestückung von Bauteilen auf der Platine, was zu kompakteren und effizienteren Designs führt.
- Robuste Materialauswahl: Gehäuse aus hochwertigem Thermoplast für Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Einfache Handhabung: Ermöglicht schnelles und sicheres Einsetzen und Entfernen von ICs, was Wartung und Prototyping erleichtert.
- Optimierte Kontaktierung: Die gedrehten Pins gewährleisten eine gleichmäßige und sichere Klemmung der IC-Pins, auch bei geringfügigen Toleranzabweichungen.
- Verbesserte thermische Leistung: Die geringe Bauhöhe und die gute Kontaktierung können zu einer effizienteren Wärmeableitung beitragen.
Technische Spezifikationen und Materialeigenschaften
Der GS 24P-S IC-Sockel ist für eine breite Palette von industriellen Anwendungen konzipiert. Seine robuste Konstruktion und die sorgfältige Materialauswahl machen ihn zu einer verlässlichen Komponente in kritischen Systemen. Die präzisionsgefertigten Kontakte sind entscheidend für die Signalintegrität und die Minimierung von Leistungsverlusten.
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | GS 24P-S |
| Anzahl der Pins | 24 |
| Bauform | Superflach, schmal |
| Kontaktierung | Präzisionsgedrehte Pins |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT oder LCP, je nach genauer Spezifikation) |
| Kontaktmaterial | Kupferlegierung mit erhöhter Leitfähigkeit (z.B. Messing oder Bronze), vergoldet oder verzinnt für verbesserte Korrosionsbeständigkeit und Lötbarkeit. |
| Pin-Abstand (Pitch) | Standard 2,54 mm (0.1 Zoll) |
| Nennstrombelastbarkeit | Typischerweise ausgelegt für geringe bis mittlere Ströme, abhängig von der Anwendung und der Lötverbindung. Die präzisionsgedrehten Kontakte ermöglichen eine effiziente Stromübertragung. |
| Betriebstemperaturbereich | Typisch -40°C bis +105°C, abhängig vom Gehäusematerial. Bietet Zuverlässigkeit in variablen Umgebungen. |
| Isolationswiderstand | Hoher Isolationswiderstand, der eine zuverlässige Trennung zwischen benachbarten Kontakten gewährleistet. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die Vielseitigkeit des GS 24P-S IC-Sockels eröffnet zahlreiche Anwendungsmöglichkeiten. Sein platzsparendes Design macht ihn zu einer idealen Wahl für:
- Industrielle Automatisierung: Steuerungen, Sensoren und Aktoren, wo auf kleinstem Raum Funktionalität gefordert ist.
- Telekommunikation: Netzwerkhardware, Router und Kommunikationsmodule, bei denen eine hohe Dichte an Komponenten entscheidend ist.
- Medizintechnik: Diagnostikgeräte, Monitoringsysteme und Implantate, wo Zuverlässigkeit und kompakte Bauweise oberste Priorität haben.
- Automobilindustrie: Steuergeräte, Infotainmentsysteme und Sensoren, die extremen Bedingungen standhalten müssen.
- Verbraucherelektronik: Kompakte Geräte wie High-End-Audio-Systeme, Smart-Home-Geräte und tragbare Elektronik.
- Forschung und Entwicklung: Prototyping und Testaufbauten, bei denen die Flexibilität und schnelle Austauschbarkeit von ICs benötigt werden.
Die Fähigkeit, eine 24-polige IC-Konfiguration untergebracht zu bekommen, während gleichzeitig die vertikale Bauhöhe minimiert wird, ist ein entscheidender Vorteil in Designs, bei denen jede Millimeter zählt. Dies ermöglicht nicht nur kleinere Endprodukte, sondern kann auch die Montageeffizienz auf der Produktionslinie verbessern.
Optimale Kontaktierung und Signalintegrität
Die gedrehten Pins des GS 24P-S sind ein Kernmerkmal, das ihn von Stanz- oder Biegeteilen unterscheidet. Der Prozess des Drehens von Vollmaterial ermöglicht eine präzise Geometrie, eine glatte Oberfläche und eine deutlich höhere mechanische Stabilität. Dies führt zu einer konsistenteren und zuverlässigeren elektrischen Verbindung mit den IC-Pins. Der geringe Übergangswiderstand ist essenziell für Anwendungen, die empfindlich auf Signalverluste oder Spannungsabfälle reagieren, wie beispielsweise bei Hochfrequenzschaltungen oder präzisen analogen Signalverarbeitungen.
Darüber hinaus bietet die konstruktive Ausgestaltung des Sockels einen verbesserten Schutz für die empfindlichen Pins des ICs. Die präzisen Kontaktöffnungen und die interne Führung der Pins minimieren das Risiko von Beschädigungen beim Einsetzen oder Entfernen des ICs, was die Lebensdauer Ihrer Komponenten verlängert und die Ausfallrate reduziert.
Haltbarkeit und Beständigkeit unter anspruchsvollen Bedingungen
Die Wahl des richtigen Materials für IC-Sockel ist entscheidend für deren Langlebigkeit und Zuverlässigkeit, insbesondere in industriellen und rauen Umgebungen. Das Gehäuse des GS 24P-S besteht aus einem Hochtemperatur-Thermoplast, das typischerweise eine gute Beständigkeit gegen Feuchtigkeit, Chemikalien und thermische Belastungen aufweist. Dies stellt sicher, dass der Sockel auch unter anspruchsvollen Betriebsbedingungen seine strukturelle Integrität und seine elektrischen Eigenschaften beibehält.
Die Kontaktflächen sind oft zusätzlich veredelt, beispielsweise durch Vergoldung oder Verzinnung. Eine Vergoldung bietet exzellenten Korrosionsschutz und eine sehr geringe Kontaktimpedanz, was sie ideal für anspruchsvolle und langlebige Anwendungen macht. Eine Verzinnung ist eine kostengünstigere, aber dennoch effektive Methode zur Verbesserung der Lötbarkeit und zum Schutz vor Oxidation.
FAQ – Häufig gestellte Fragen zu GS 24P-S – IC-Sockel, 24-polig, superflach, gedreht, schmal
Was bedeutet „superflach“ und „schmal“ in Bezug auf diesen IC-Sockel?
Superflach bezieht sich auf die extrem geringe Höhe des Sockels über der Leiterplatte. Schmal beschreibt seine reduzierte Breite im Vergleich zu herkömmlichen Sockeln. Diese Merkmale ermöglichen eine deutlich dichtere Bestückung von Komponenten und eine Reduzierung des vertikalen Platzbedarfs auf Ihrer Leiterplatte, was für kompakte Designs unerlässlich ist.
Warum sind gedrehte Kontakte besser als gestanzte?
Gedrehte Kontakte werden aus einem Vollmaterial herausgearbeitet, was eine höhere Präzision, bessere mechanische Stabilität, eine glattere Oberfläche und eine konsistentere elektrische Leitfähigkeit ermöglicht. Gestanzte Kontakte können anfälliger für Verformungen sein und potenziell höhere Übergangswiderstände aufweisen.
Welche Art von ICs kann mit dem GS 24P-S verwendet werden?
Dieser Sockel ist für alle integrierten Schaltungen (ICs) konzipiert, die über 24 Pins verfügen und einen Pin-Abstand von 2,54 mm (0.1 Zoll) aufweisen. Dazu gehören gängige Mikrocontroller, Logikbausteine, Speicher-ICs und viele andere Standard-24-Pin-Bauteile im DIP-Gehäuse (Dual In-line Package).
Ist der GS 24P-S für den Einsatz in Hochfrequenzanwendungen geeignet?
Ja, die präzisionsgedrehten Kontakte und das schmale Design mit minimalen Induktivitäten tragen zur Verbesserung der Signalintegrität bei. Die Fähigkeit, einen geringen und stabilen Übergangswiderstand aufrechtzuerhalten, ist für Hochfrequenzsignale von Vorteil. Dennoch sollte die Eignung immer im Kontext der spezifischen Anwendung und der Gesamtschaltungsentwicklung betrachtet werden.
Wie wird der IC-Sockel auf der Leiterplatte befestigt?
Der GS 24P-S wird typischerweise durch Löten auf der Leiterplatte montiert. Die Sockel-Pins werden durch die vorgebohrten Löcher der Leiterplatte geführt und dann verlötet, um eine dauerhafte und elektrisch leitende Verbindung zu gewährleisten.
Was sind die Vorteile der superflachen Bauweise für die Wärmeableitung?
Eine geringere Bauhöhe kann indirekt zur Wärmeableitung beitragen, indem sie den Luftstrom auf der Platine weniger behindert und potenziell einen besseren Kontakt mit wärmeleitenden Materialien auf der Leiterplatte ermöglicht. Die primäre Aufgabe des Sockels ist jedoch die mechanische und elektrische Verbindung.
Ist der GS 24P-S ESD-geschützt?
Die ESD-Schutzmerkmale hängen von der spezifischen Materialauswahl und der Konstruktion ab. Standard-Thermoplastgehäuse bieten oft eine gewisse inhärente ESD-Festigkeit. Für Anwendungen, die besonderen ESD-Schutz erfordern, ist es ratsam, die genauen Spezifikationen des Herstellers zu prüfen oder spezielle ESD-geschützte Sockel in Betracht zu ziehen.
