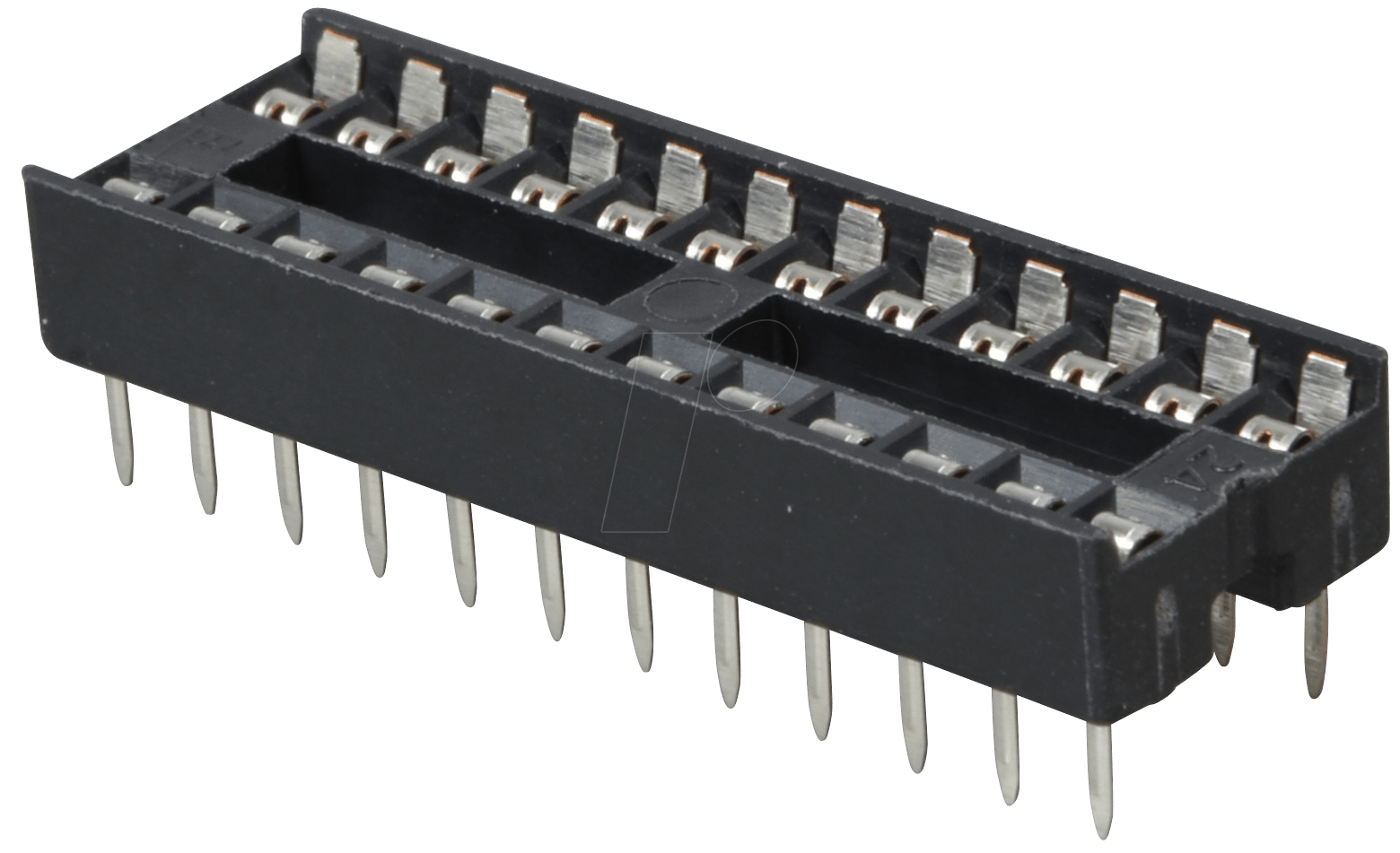

GS 24-S – Der präzise IC-Sockel für anspruchsvolle Anwendungen
Sie suchen eine zuverlässige und platzsparende Lösung für die Aufnahme von integrierten Schaltkreisen mit 24 Pins? Der GS 24-S IC-Sockel mit doppeltem Federkontakt und schmalem Profil ist die optimale Wahl für professionelle Elektronikentwickler, Reparaturwerkstätten und anspruchsvolle Hobbyisten, die höchste Präzision und Langlebigkeit bei der Komponentenmontage benötigen. Er bietet eine sichere und stabile Verbindung, die den Austausch von ICs erleichtert und die Integrität Ihrer Schaltungen gewährleistet.
Überlegene Leistung durch fortschrittliche Konstruktion
Der GS 24-S hebt sich von Standard-IC-Sockeln durch seine durchdachte Konstruktion ab, die auf maximale Zuverlässigkeit und einfache Handhabung ausgelegt ist. Die präzise gefertigten doppelt gefederten Kontakte gewährleisten einen sicheren und elektrisch stabilen Anschluss, selbst unter widrigen Umgebungsbedingungen. Das schmale Design ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in platzkritischen Anwendungen von unschätzbarem Wert ist. Diese Kombination aus robuster Bauweise und effizienter Raumnutzung macht den GS 24-S zur überlegenen Wahl gegenüber einfacheren oder weniger spezialisierten Sockellösungen.
Maximale Zuverlässigkeit und Langlebigkeit
Bei der Entwicklung und Produktion elektronischer Geräte ist die Zuverlässigkeit der einzelnen Komponenten von entscheidender Bedeutung. Der GS 24-S IC-Sockel wurde mit dem Fokus auf Langlebigkeit und konstante Leistung konstruiert. Die hochwertigen Materialien und die präzise Fertigung garantieren eine hohe Anzahl von Einsteck- und Entriegelungszyklen, ohne dass die Kontaktsicherheit beeinträchtigt wird. Dies ist essenziell für Systeme, die regelmäßige Wartung oder Komponentenwechsel erfordern.
- Sichere Kontaktierung: Die doppelte Federkontaktierung sorgt für einen festen und vibrationsresistenten Sitz des ICs, was Signalverluste und Unterbrechungen minimiert.
- Platzsparendes Design: Das schmale Profil ermöglicht eine dichtere Bestückung von Leiterplatten und ist ideal für kompakte Geräte und Gehäuse.
- Einfache Handhabung: Das Einsetzen und Entfernen von ICs wird durch die gut zugänglichen Kontakte vereinfacht, was die Entwicklungs- und Wartungszeit reduziert.
- Hohe Kompatibilität: Universell einsetzbar für die meisten 24-poligen DIP-ICs (Dual In-line Package).
- Korrosionsbeständigkeit: Die hochwertigen Materialien bieten Schutz vor Umwelteinflüssen und gewährleisten eine lange Lebensdauer.
Technische Spezifikationen und Konstruktionsmerkmale
Der GS 24-S IC-Sockel zeichnet sich durch seine robuste Bauweise und die Verwendung hochwertiger Materialien aus, die für eine exzellente elektrische Leitfähigkeit und mechanische Stabilität sorgen. Die präzise gefertigten Kontakte und das schmale Gehäuse sind auf optimale Leistung und Benutzerfreundlichkeit ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | GS 24-S |
| Anzahl der Pins | 24-polig |
| Kontaktart | Doppelter Federkontakt |
| Gehäusebreite | Schmal |
| Material (Gehäuse) | Hochtemperatur-Thermoplast (z.B. PBT oder ähnliches) – Bietet ausgezeichnete elektrische Isolationseigenschaften und mechanische Festigkeit bei erhöhten Temperaturen, typisch für Lötprozesse. |
| Material (Kontakte) | Phosphorbronze oder Berylliumkupfer mit hochwertiger Beschichtung (z.B. Vergoldung oder Verzinnung) – Gewährleistet hervorragende elektrische Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl an Steckzyklen. |
| Bemessungsstrom pro Kontakt | Typischerweise 1A bis 3A, abhängig von Material und Beschichtung, für sichere Stromübertragung bei moderaten Belastungen. |
| Betriebstemperaturbereich | Üblicherweise -40°C bis +85°C oder höher – Ermöglicht den Einsatz in einer Vielzahl von Umgebungsbedingungen. |
| Isolationswiderstand | > 1000 MΩ bei 500V DC – Stellt eine zuverlässige elektrische Trennung zwischen den Kontakten sicher. |
| Durchschlagsfestigkeit | > 1000 VRMS – Bietet eine hohe Sicherheit gegen Überschläge. |
| Konstruktionsmerkmale | Offene Konstruktion für einfache IC-Montage und Demontage; positionierende Nasen oder Markierungen für korrekte Ausrichtung des ICs; ggf. interne Arretierungsmechanismen zur Sicherung des ICs. |
Anwendungsgebiete und Integrationsmöglichkeiten
Der GS 24-S IC-Sockel ist aufgrund seiner Vielseitigkeit und Zuverlässigkeit prädestiniert für eine breite Palette von Anwendungen. In der industriellen Automatisierung sorgt er für die stabile Integration von Prozessoren und Steuerungslogik. In der Medizintechnik gewährleistet er die zuverlässige Funktion kritischer Schaltkreise. Auch im Bereich der Prototypenentwicklung und der Herstellung von Spezialgeräten leistet er unverzichtbare Dienste, da er den schnellen Austausch von Komponenten für Tests und Optimierungen ermöglicht. Das schmale Design ist dabei besonders vorteilhaft für kompakte Gehäuse von Testgeräten, Signalgeneratoren oder eingebetteten Systemen.
Die Integration des GS 24-S auf Leiterplatten erfolgt typischerweise durch Lötverfahren, wobei die Sockelpositionierung auf der Platine präzise erfolgen muss. Die doppelt gefederten Kontakte sind so konstruiert, dass sie sich optimal an die Beine des integrierten Schaltkreises anpassen und einen konstanten und niederohmigen Kontakt herstellen. Dies ist entscheidend für die Signalintegrität, insbesondere bei Hochfrequenzanwendungen, wo parasitäre Effekte minimiert werden müssen.
Für Entwickler, die auf eine hohe Packungsdichte angewiesen sind, bietet das schmale Profil des GS 24-S erhebliche Vorteile. Es erlaubt die Platzierung von mehr Komponenten auf der gleichen Fläche der Leiterplatte, was zu kleineren und leichteren Endprodukten führt. Dies ist ein kritischer Faktor in vielen modernen Elektronikgeräten, von tragbaren Geräten bis hin zu komplexen Embedded-Systemen.
Qualitätssicherung und Materialintegrität
Die Auswahl der Materialien für den GS 24-S folgt strengen Qualitätsstandards, um eine außergewöhnliche Performance und Langlebigkeit zu gewährleisten. Das Gehäusematerial, typischerweise ein Hochtemperatur-Thermoplast wie PBT (Polybutylenterephthalat) oder ein ähnliches Material, bietet nicht nur exzellente elektrische Isolation, sondern auch eine hohe mechanische Stabilität und Beständigkeit gegenüber den Temperaturen, die bei Lötprozessen auftreten. Diese Eigenschaft verhindert Verformungen oder Beschädigungen während der Montage.
Die Kontakte selbst bestehen aus hochwertigen Legierungen wie Phosphorbronze oder Berylliumkupfer, die für ihre gute elektrische Leitfähigkeit und Federkraft bekannt sind. Eine entscheidende Komponente ist die Oberflächenbeschichtung, oft eine feine Vergoldung oder eine dicke Zinnschicht. Diese Beschichtungen schützen die Kontakte vor Oxidation und Korrosion, was eine langfristig stabile und niederohmige elektrische Verbindung sicherstellt. Die Vergoldung bietet dabei die höchste Korrosionsbeständigkeit und die geringsten Übergangswiderstände, was sie ideal für anspruchsvolle Anwendungen macht.
Die Konstruktion der doppelten Federkontakte ist ein Kernstück des Designs. Sie bietet eine redundante Kontaktfläche und eine inhärente Federkraft, die sicherstellt, dass der IC auch bei Vibrationen oder Temperaturschwankungen fest in seiner Position gehalten wird. Dies ist ein entscheidender Vorteil gegenüber einfacheren federlosen Designs, die anfälliger für lose Verbindungen sein können.
Technische Vorteile im Detail
Der GS 24-S IC-Sockel ist nicht nur eine einfache Verbindungskomponente; er ist ein integraler Bestandteil für die Sicherstellung der Funktionalität und Zuverlässigkeit elektronischer Schaltungen. Die folgenden technischen Aspekte unterstreichen seine Überlegenheit:
- Präzision der Lochung: Die Pin-Abstände und die Position der Lötösen sind exakt nach Industriestandards gefertigt, um eine perfekte Kompatibilität mit DIP-Packages zu gewährleisten.
- Geringer Übergangswiderstand: Die Kombination aus hochwertigen Kontaktmaterialien und sorgfältiger Beschichtung resultiert in einem minimalen Übergangswiderstand zwischen IC und Sockel. Dies minimiert Signalverluste und Erwärmung, was für Leistung und Effizienz entscheidend ist.
- Hohe mechanische Belastbarkeit: Die robusten Kontakte sind darauf ausgelegt, wiederholtem Einsetzen und Entfernen von ICs standzuhalten, ohne ihre elastischen Eigenschaften zu verlieren. Dies sichert eine lange Lebensdauer des Sockels.
- Optimale Lötbarkeit: Die Lötösen sind für eine einfache und sichere Verbindung mit der Leiterplatte ausgelegt. Eine gute Lötbarkeit gewährleistet eine starke mechanische und elektrische Verbindung.
- Isolationsfestigkeit: Das Gehäusematerial sorgt für eine ausreichende elektrische Isolation zwischen den einzelnen Kontakten sowie zwischen den Kontakten und der Umgebung. Dies verhindert Kurzschlüsse und unerwünschte Kriechströme.
- Temperaturbeständigkeit: Der Sockel ist so konzipiert, dass er den thermischen Belastungen während des Lötprozesses und im Betrieb standhält, was für die Zuverlässigkeit in industriellen Umgebungen unerlässlich ist.
FAQ – Häufig gestellte Fragen zu GS 24-S – IC-Sockel, 24-polig, doppelter Federkont., schmal
Was ist die Hauptanwendung für den GS 24-S IC-Sockel?
Der GS 24-S IC-Sockel ist ideal für die Aufnahme von 24-poligen Dual In-line Package (DIP) integrierten Schaltkreisen in einer Vielzahl von elektronischen Anwendungen, wo Zuverlässigkeit, einfache Handhabung und Platzersparnis wichtig sind. Dies umfasst Prototypenentwicklung, Reparaturen, industrielle Steuerungen und Spezialgeräte.
Warum sind doppelte Federkontakte vorteilhaft?
Doppelte Federkontakte bieten eine erhöhte Kontaktfläche und eine stabilere mechanische Verbindung. Dies führt zu einer besseren elektrischen Leitfähigkeit, einer höheren Widerstandsfähigkeit gegen Vibrationen und Temperaturschwankungen und somit zu einer insgesamt zuverlässigeren und langlebigeren Verbindung des ICs im Sockel.
Welche Vorteile bietet das schmale Design des GS 24-S?
Das schmale Profil des Sockels ermöglicht eine höhere Packungsdichte auf Leiterplatten. Das bedeutet, dass mehr Komponenten auf derselben Fläche platziert werden können, was zu kompakteren und leichteren elektronischen Geräten führt. Dies ist besonders vorteilhaft in platzkritischen Anwendungen.
Ist der GS 24-S für Hochfrequenzanwendungen geeignet?
Ja, aufgrund seiner hochwertigen Materialien, der präzisen Fertigung und der geringen Übergangswiderstände ist der GS 24-S IC-Sockel gut für viele Hochfrequenzanwendungen geeignet, bei denen Signalintegrität entscheidend ist.
Wie wird der IC sicher im Sockel gehalten?
Der IC wird sicher im Sockel gehalten durch die inhärente Federkraft der doppelten Federkontakte. Diese Kontakte umschließen die Beine des ICs fest und gewährleisten einen stabilen Sitz, der auch Vibrationen standhält. Zusätzlich kann die Konstruktion interne Arretierungsmechanismen aufweisen, die den IC zusätzlich sichern.
Welche Materialien werden für die Kontakte verwendet und warum sind diese wichtig?
Die Kontakte bestehen in der Regel aus hochwertigen Metalllegierungen wie Phosphorbronze oder Berylliumkupfer, die mit einer dünnen Schicht Edelmetall (z.B. Gold) oder Zinn beschichtet sind. Diese Materialien und Beschichtungen gewährleisten eine ausgezeichnete elektrische Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl von Steckzyklen, was für die Langlebigkeit und Zuverlässigkeit der Verbindung unerlässlich ist.
Wie reinige und pflege ich den GS 24-S IC-Sockel?
Die Reinigung sollte vorsichtig erfolgen, idealerweise mit Isopropylalkohol und einem fusselfreien Tuch oder Wattestäbchen. Vermeiden Sie abrasive Reinigungsmittel oder Lösungsmittel, die die Kunststoffteile oder die Kontaktbeschichtung beschädigen könnten. Die Pflege beschränkt sich hauptsächlich auf die Vermeidung von Staub und Verunreinigungen, um eine optimale elektrische Verbindung zu gewährleisten.
